Как отрегулировать фары. Способы регулировки света фар

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа

:

  • 1 Когда нужно регулировать фары
  • 2 Два универсальных способа как отрегулировать фары
    • 2.1 Первый способ регулировки фар

    Когда нужно регулировать фары

    • При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
    • При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
    • В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
    • В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
    • При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
    • После выполнения работ, связанных с изменением жесткости подвески.
    • При замене дисков или резины на аналогичные изделия с другими диаметрами.
    • При подготовке к прохождению регламентного ТО.
    • Перед поездкой на большое расстояние.

    Два универсальных способа как отрегулировать фары

    1. Разницу в объемах шин.
    2. Состояние пружин, находящихся в подвеске.
    3. Полное распределение всевозможных нагрузок.
    4. Уровень давления в шинах.

    Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

    Первый способ регулировки фар

    Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

    Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

    Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

    Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

    Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

    На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

    Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

    Регулировка ПТФ

    Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

    На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

    После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

    Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые. Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo. Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

    Регулировка фар прибором

    На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

    Постоянный дальний свет — Hyundai Solaris клуб

    Затем извлеките ключ из замка. В этот момент из машины необходимо выйти даже самому водителю.

    Нужно искать человека, который сможет продиагностировать исправить неполадку за адекватную стоимость.

    Подведение итогов Собственно, на примере данного материала каждый читатель имеет возможность удостовериться, что регулировка фар на машине Hyundai Solaris — не самая трудная процедура.

    Оказывается, ее можно выполнить достаточно успешно и без специализированного оборудования. Главное, действовать в соответствии со всеми рекомендациями, приведенными в этой статье.

    Как по штатному подключить ПТФ Hyundai Solaris

    Если человек ездит с отрегулированными фарами, другие водители будут ему благодарны, да и сам он почувствует уверенность во время преодоления максимально темных участков дороги. Хорошо настроенный свет фар — залог долгой езды в любых условиях.

    Неважно, Хендай Солярис у вас или другой железный конь, регулировка фар должна быть выполнена обязательно. Не хотите заниматься этим самостоятельно?

    Детали и расходники:

    Добро пожаловать на станцию технического обслуживания! Попробовал заменить предохранители и, УРА, ближний включился.

    Но радость была недолгой и после выезда из ТЦ шторка снова залипла. Нужно искать человека, который сможет продиагностировать и исправить неполадку за адекватную стоимость. Все знакомые были заняты своими проектами, но тут я вспомнил, что есть человек, делающий нереально крутые фары на Cruze.

    Нашел группу Вконтакте и связался с мастером по имени Дима. Установленная штатная магнитола Хендай Солярис. Подробнее написано в этой статье.

    Рычаг МКПП механическая коробка передач. Рычаг АКПП автоматическая коробка передач. Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх — в комбинации приборов загорится красным светом сигнализатор.

    Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз — сигнализатор должен погаснуть. На автомобилях с автоматической коробкой передач эта педаль отсутствует.

    Для подачи звукового сигнала нажмите на клавишу.

    Совмещение цифры на рукоятке регулятора и метки на панели блока обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля: После перезапуска двигателя система автоматически включится.

    В крайнем верхнем положении ползунка яркость максимальная, а в крайнем нижнем — подсветка выключена. Выключение ESP и регулировка яркости.

    В зависимости от комплектации блок может быть совмещен с блоком управления зеркалами заднего вида и блокировкой замков дверей. Блок управления передними стеклоподъемниками.

    Рычаг перемещают вверх или вниз для установки в следующие положения Рычаг переключателя очистителя и омывателя ветрового стекла Hyundai Solaris 2 — включена вторая высокая скорость стеклоочистителя; 1 — включена первая низкая ,скорость стеклоочистителя; — включен прерывистый режим работы стеклоочистителя; O — стеклоочиститель выключен; V — щетки стеклоочистителя совершат один цикл нефиксируемое положение. Для включения омывателя ветрового стекла нажмите на рычаг переключателя очистителя и омывателя по направлению к рулевому колесу.

    Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх — в комбинации приборов загорится красным светом сигнализатор Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз — сигнализатор должен погаснуть.

    Требования по регулировке

    На автомобилях с автоматической коробкой передач эта педаль отсутствует. Для подачи звукового сигнала нажмите на клавишу.

    Совмещение цифры на рукоятке регулятора и метки на панели блока обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

    Конструктивные особенности фар и фонарей автомобиля Hyundai Solaris

    На автомобилях применяются блок-фары, объединяющие в себе лампы ближнего/дальнего света, габаритные огни и указатели поворота. В фарах применена так называемая оптика прозрачных стекол.

    Плафон фары абсолютно прозрачен и не обладает функцией рассеивания. Он изготовлен из пластика, боле прозрачного, чем стекло, к тому же намного легче стеклянного плафона.

    Слой защитного лака предохраняет его от мелких повреждений (царапин).

    В указателях поворота нет цветных светофильтров, вместо них используются лампы со стеклом соответствующего цвета.

    Ближний и дальний свет фар включают левым подрулевым переключателем наружного освещения с помощью реле, расположенных в монтажном блоке в подкапотном пространстве.

    Управляющее напряжение подается на обмотки реле включения дальнего света фар от переключателя наружного освещения, если он находится в положении включения света фар.

    Независимо от положения переключателя наружного освещения можно кратковременно включать дальний свет фар, перемещая на себя рычаг переключателя.

    Конструктивные особенности фар и фонарей автомобиля Hyundai Solaris

    Конструктивные особенности фар и фонарей автомобиля Hyundai Solaris

    Противотуманные фары

    На автомобиле в нижней части переднего бампера установлены противотуманные фары.

    Их можно включить только при включенном наружном освещении.

    Конструктивные особенности фар и фонарей автомобиля Hyundai Solaris

    Конструктивные особенности фар и фонарей автомобиля Hyundai Solaris

    Проверка и регулировка света фар

    Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

    Описанным способом с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания.

    Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

    Вам потребуется ключ «на 8».

    Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

    Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м.

    Положите на сиденье водителя груз массой 75 кг.

    Конструктивные особенности фар и фонарей автомобиля Hyundai Solaris

    Разметьте на стене экран, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

    Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0.

    Расстояние «А» между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

    Измерьте на автомобиле высоту центров фар от земли. Это будет расстояние h на экране.

    Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

    Включите ближний свет.

    Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

    Конструктивные особенности фар и фонарей автомобиля Hyundai Solaris

    Так расположены винты регулировки света фар по горизонтали «А» и вертикали «Б». Показано на левой блок-фаре, снятой с автомобиля.

    Откройте капот и, вращая регулировочный винт «А», отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали и, вращая регулировочный винт Б, по вертикали.

    Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

    Задние фонари

    В состав задних фонарей входят указатели поворота, габаритные огни, стоп-сигналы, лампа противотуманного света (в левом фонаре) и лампа света заднего хода (в правом фонаре).

    Дополнительный стоп-сигнал установлен в верхней части заднего стекла.

    Противотуманный свет в заднем фонаре можно включить переключателем только в том случае, если включен ближний свет.

    При выключении фар задний противотуманный свет выключается автоматически.

    Конструктивные особенности фар и фонарей автомобиля Hyundai Solaris

    Конструктивные особенности фар и фонарей автомобиля Hyundai Solaris

    Указатели поворота

    Указатели правого или левого поворота включаются левым подрулевым переключателем.

    Указатели поворота выключаются вручную или автоматически при обратном вращении рулевого колеса. В режиме аварийной сигнализации выключателем аварийной сигнализации включаются все указатели поворота.

    Электрокорректор света фар

    На автомобили устанавливают электрокорректор света фар, позволяющий изменять направление пучка света фар в вертикальной плоскости в зависимости от нагрузки автомобиля.

    Если фары вдруг стали гореть тускло, а при включении сигнала поворота начинает мигать лампа габаритного огня, восстановите контакт «массового» провода с кузовом.

    Возможные неисправности освещения и световой сигнализации и методы устранения

    Неисправность Метод устранения

    Не горят отдельные лампы фар и фонарей

    Перегорели предохранители — Проверьте цепь и замените предохранители

    Перегорели нити ламп — Замените лампы

    Повреждение проводов, окисление наконечников проводов — Проверьте, замените поврежденные провода

    Не включается ближний/дальний свет фар

    Перегорели нити ламп — Замените лампы

    Неисправны выключатели — Замените блок управления наружным освещением

    Не работает стоп-сигнал

    Неисправен выключатель стоп-сигнала — Замените выключатель

    Не фиксируются рычаги подрулевого переключателя

    Разрушение фиксаторов рычагов — Замените поврежденный переключатель

    Указатели поворота не выключаются автоматически после прохождения поворота

    Повреждение механизма возврата рычага переключателя указателей поворота в исходное положение — Замените переключатель указателей поворота и света фар

    Сигнализатор включения указателей поворота мигает с удвоенной частотой

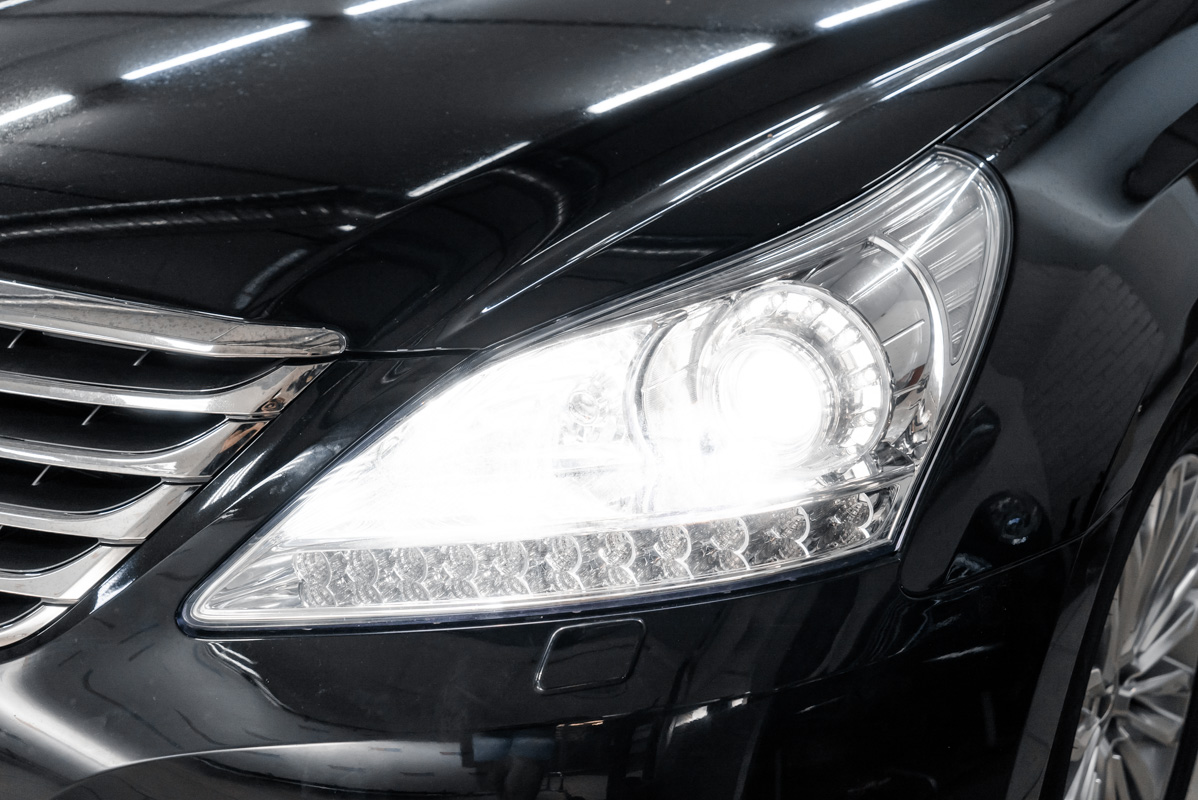

    Установка светодиодов в дальний свет Hyundai Equus

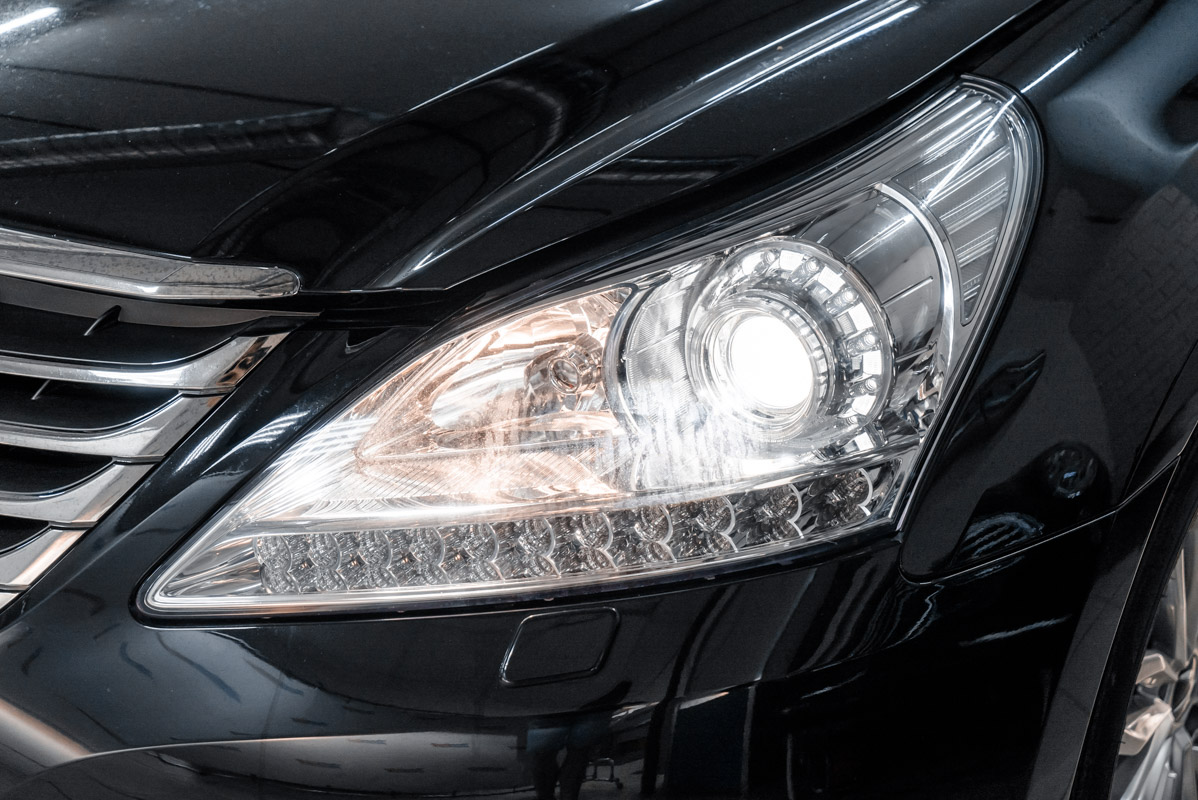

    Ранее мы опубликовали материал, где поменяли в ближнем свете автомобиля Hyundai Equus штатный ксенон. Дополнительно с той работой мы также поменяли и лампы дальнего света с галогеновых на светодиодные , добившись тем самым прироста к яркости, а также чисто-белого свечения, чтобы оно было в тон к ближнему свету. В работе будут использованы светодиодные лампы XS-Light Laser HD H7, которые базируются на современных чипах и демонстрируют высокую мощность светового луча.

    image description image description

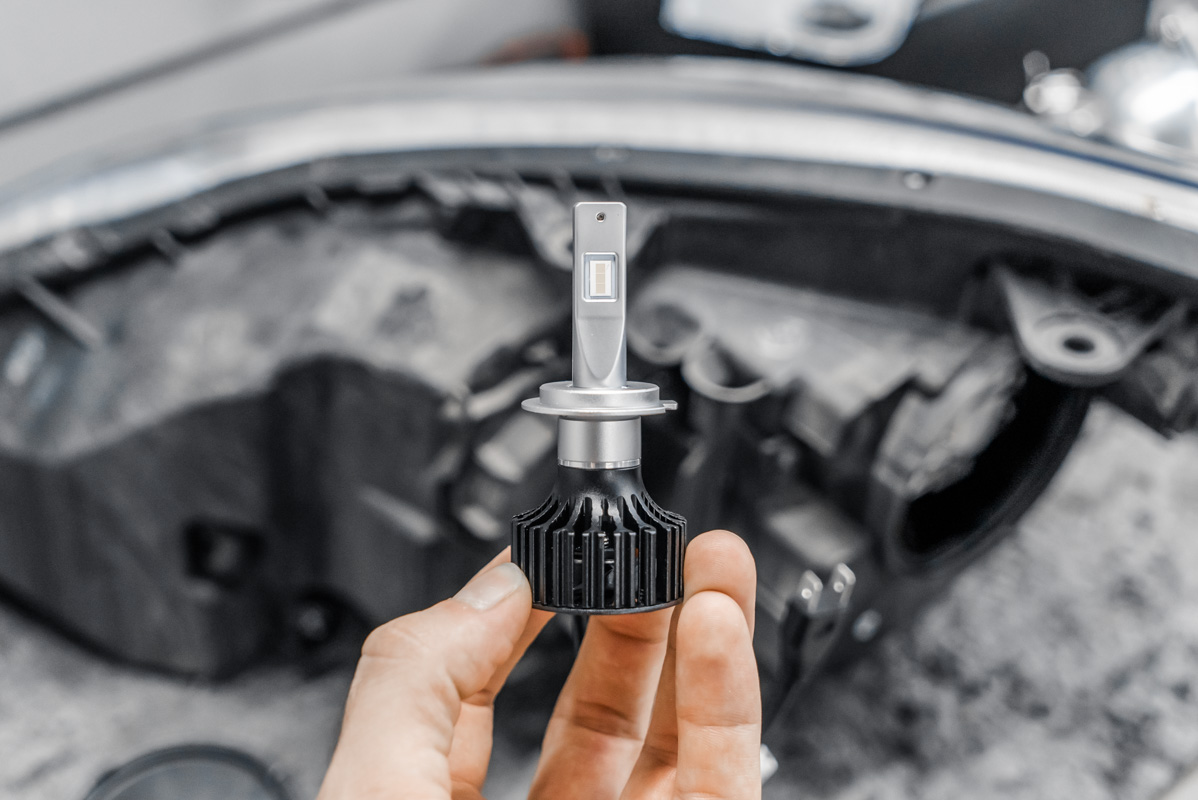

    Конкретно говоря, светодиоды XS-Light Laser HD H7 дают на пару 6000 люмен – подобную силу света не покажет ни один комплект галогенных ламп. Вообще дальний свет обычно в городе не используется, зато на ночных трассах за городом он станет эффективным помощником в освещении дорожного полотна. Как бы то ни было, а хороший свет – это в первую очередь безопасность водителя и его пассажиров, поэтому мы рекомендуем всем автомобилистам постепенно отказываться от заводского галогена в пользу LED-ламп или модулей.

    image description image description image description

    image description

    Светодиодные лампы XS-Light являются персонально нашей разработкой, мы производим их больше двух лет, постоянно дорабатывая и улучшая работоспособность. Впрочем, даже лампы первых ревизий работают стабильно и без нареканий – мы постарались реализовать в своих светодиодах одновременно качественный свет и высокую надежность , что подтверждается положительной обратной связью со стороны купивших клиентов и гарантией на 1,5 года. Лампы собираются на базе авиационного алюминия, а в качестве охлаждения используются вентилятор (кулер), хотя обычно светодиоды сами по себе не греются выше 60 градусов.

    image description

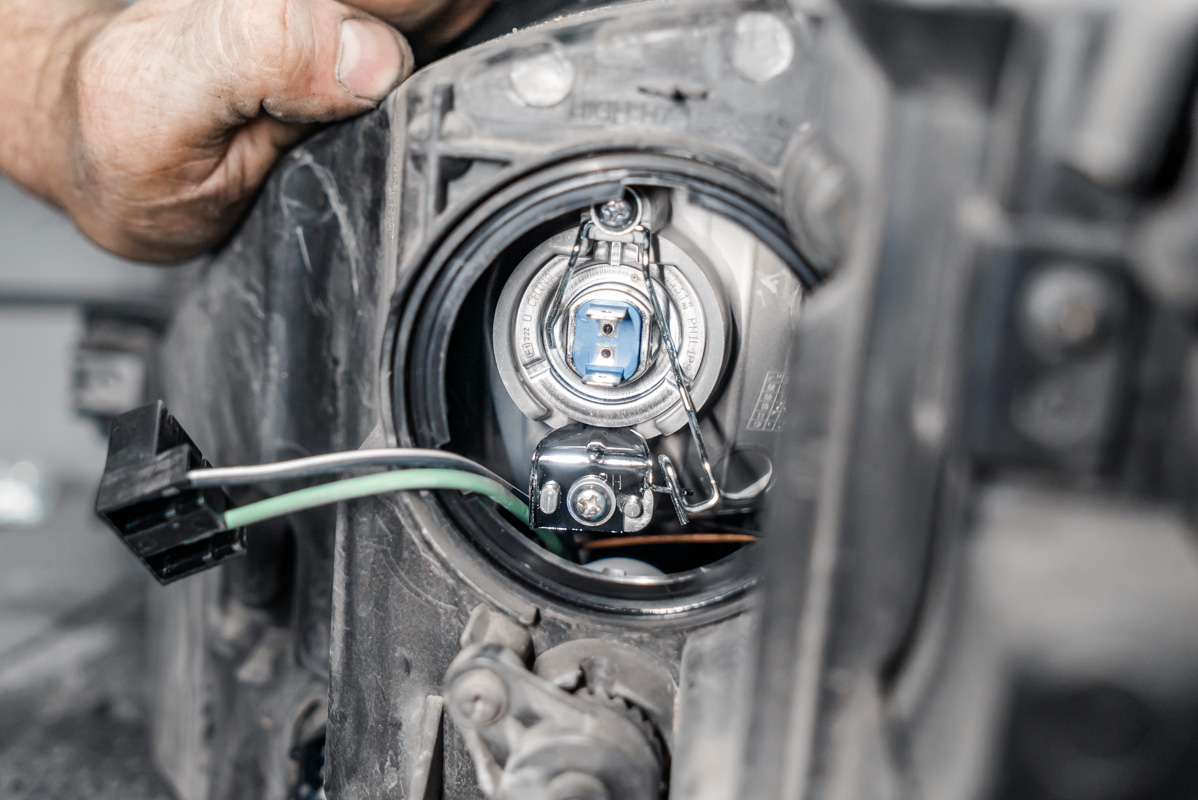

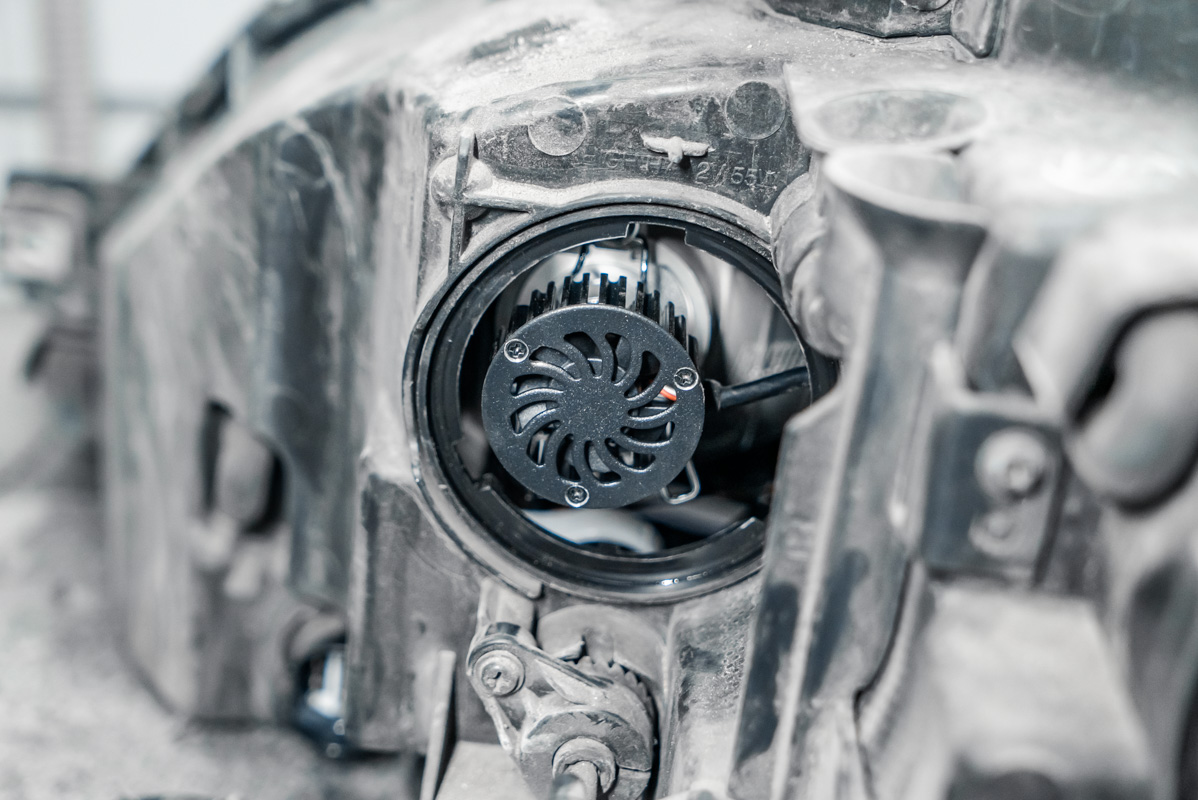

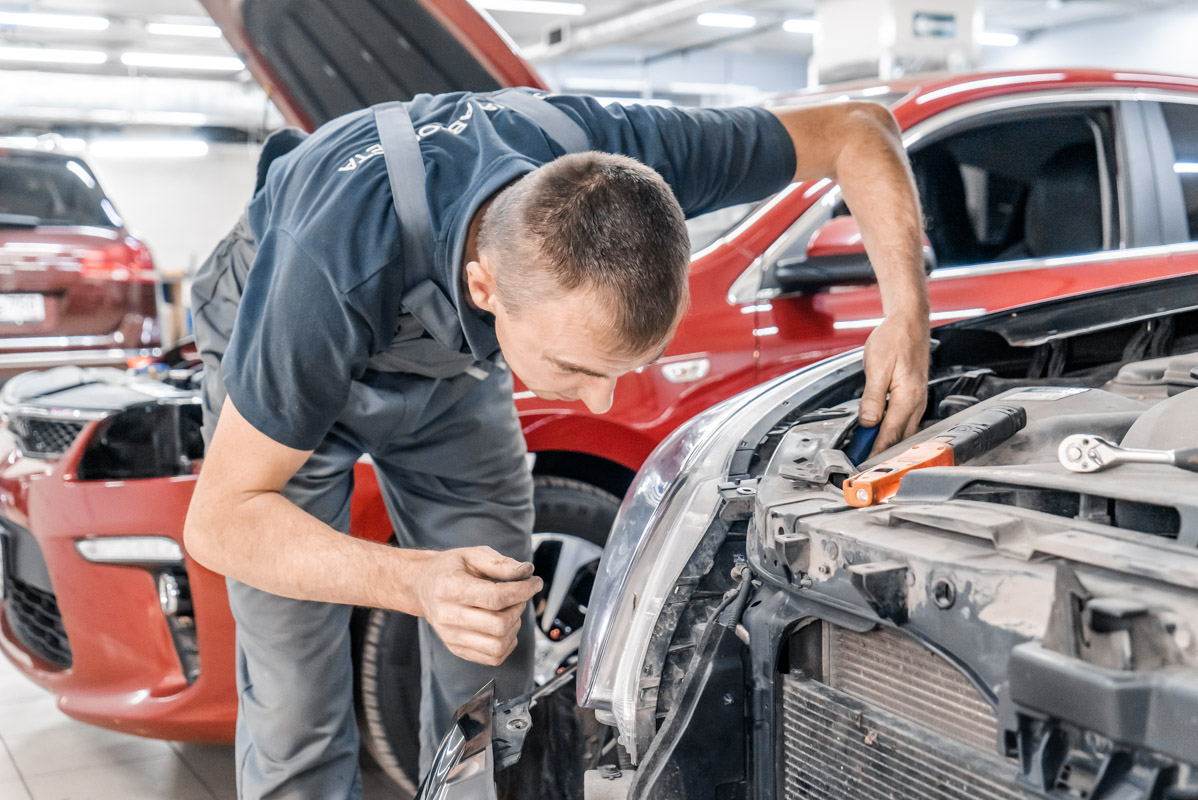

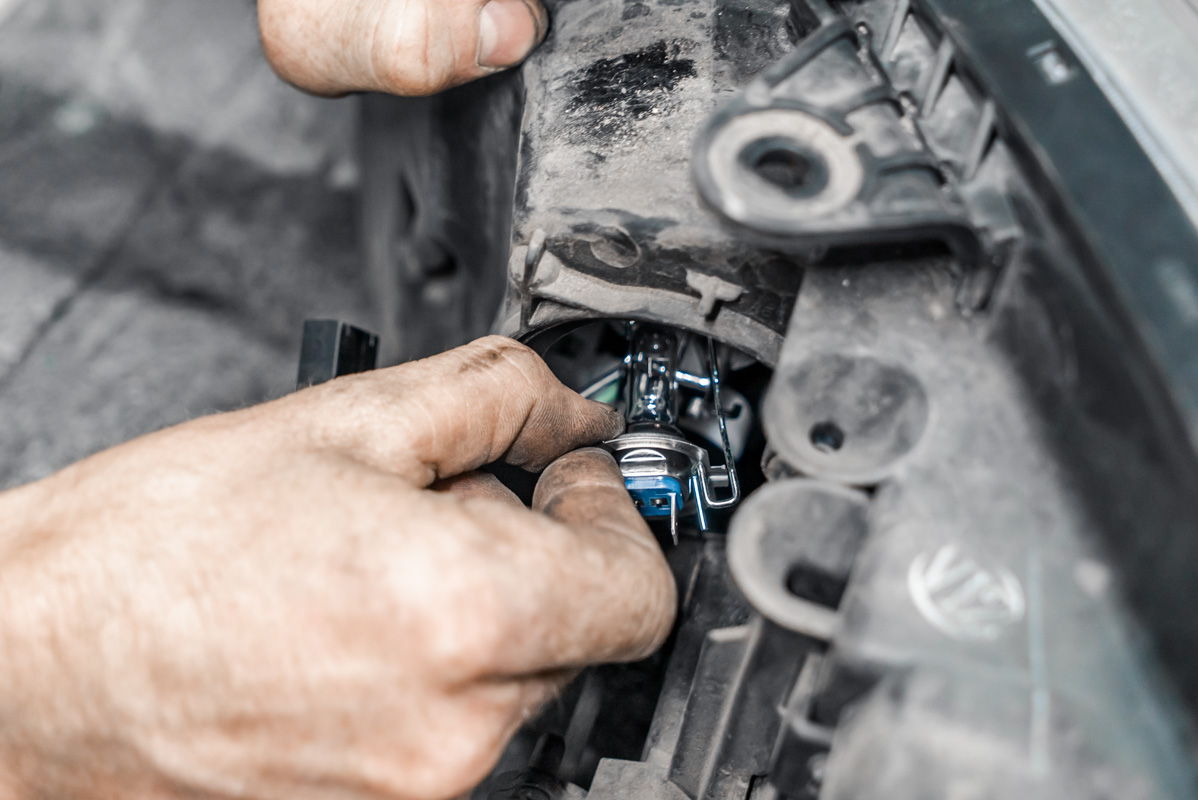

    Замена ламп дальнего света Хендай Экус в конкретном случае была произведена вместе с заменой ламп ближнего света – требовалась полная разборка лицевой части с демонтажем бампера и фар, по времени такого плана работа занимает полтора-два часа . Удаляем из демонтированных фар старый галоген, заменяя его новыми светодиодами XS-Light Laser HD H7, которые не только светят ярче штатных ламп, но и потребляют меньше питания аккумулятора, а также служат гораздо дольше заводских «стекляшек».

    image description

    image description

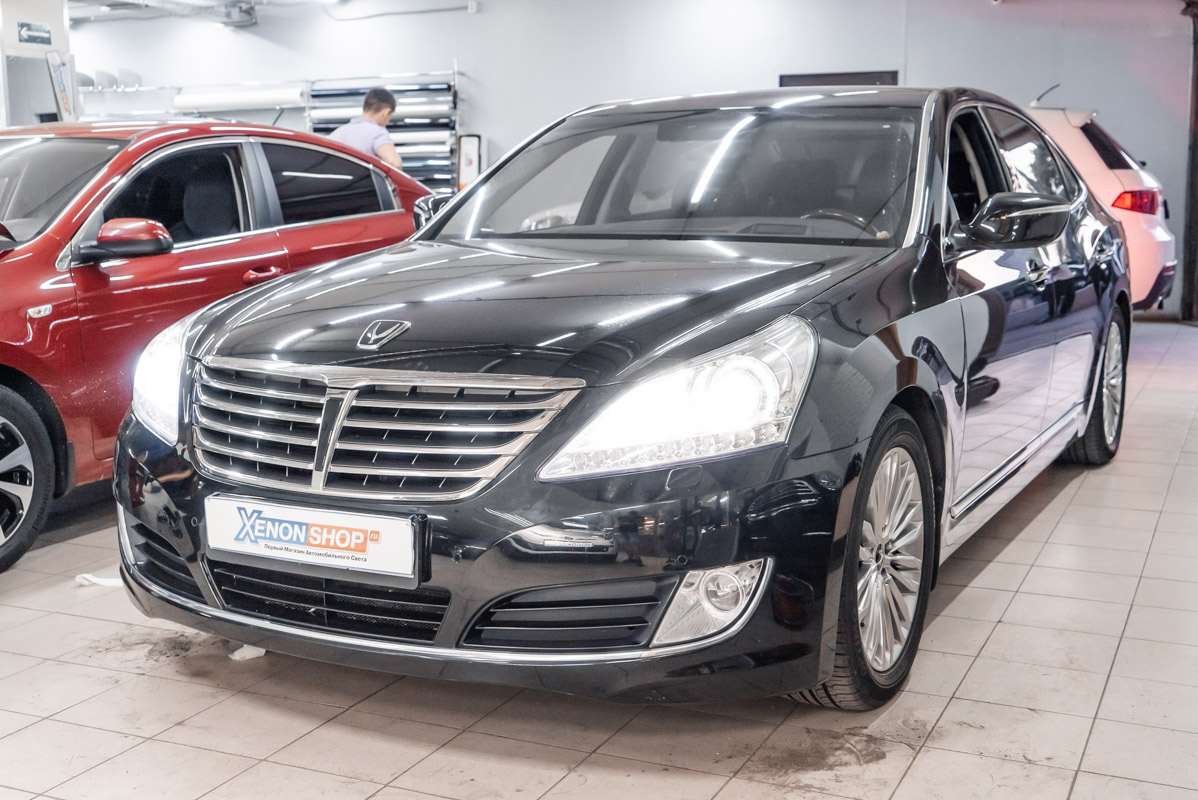

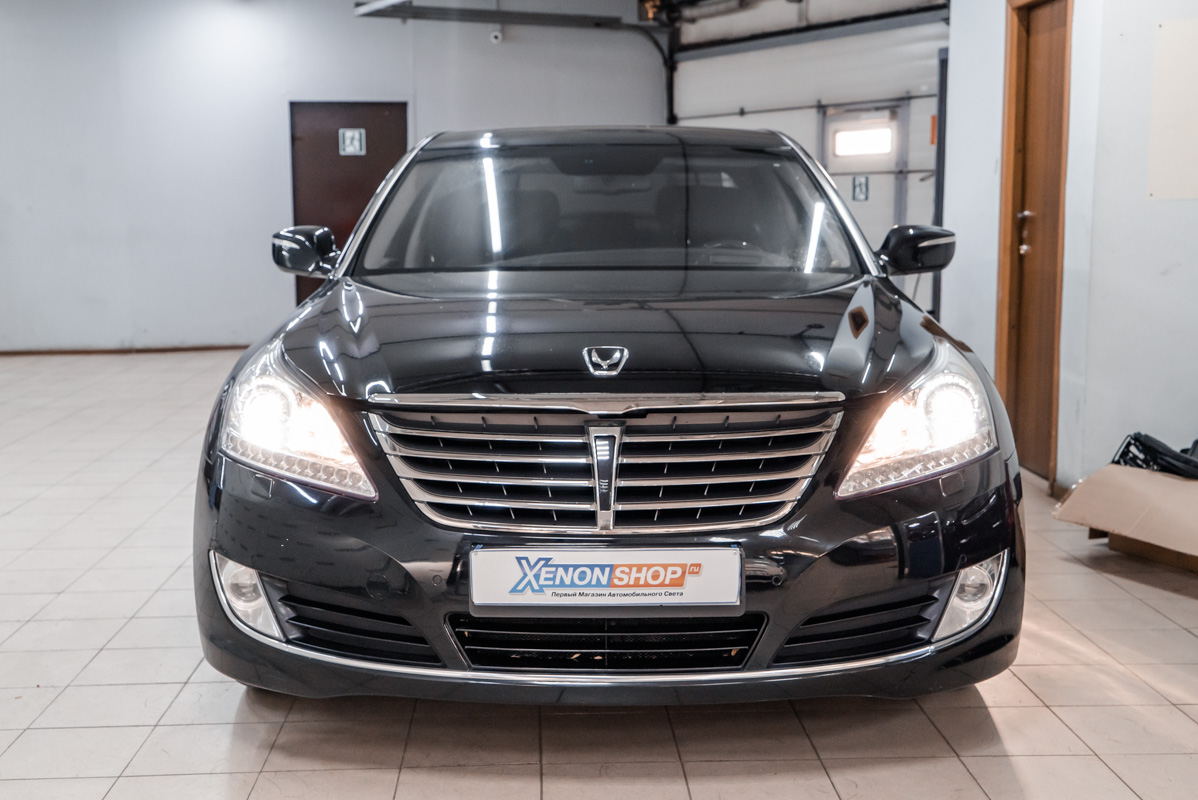

    Итоговые фотографии говорят сами за себя: светотеневая граница увеличилась в объеме и лишилась желтого ореола, став полностью белой. Уровень боковой засветки не возрос, следовательно, хоть фары и стали светить мощней, тем не менее, слепить встречных автомобилистов они не будут. Вид автомобиля – вот, что еще заслуживает внимания, так как Hyundai Equus считается премиальным авто, то теперь у него однозначно премиальный свет, который отлично контрастирует на фоне черного кузова, создавая строгий и стильный образ.

    Записаться на установку светодиодных ламп

    В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!
