Сигнализация Starline A93 на Tucson (ix35) 2014 Start-Stop

Немножко раскажу про мой опыт при установке сигнализации. Может кому понадобится и не потратит столько времени как я.
В целом на установку потратил 2 дня. Из 100% резыльтата у меня вышло примерно 95%. Об этом расскажу в конце.

Хотел иметь сигналку с автозапускам. На предыдушей машине (Opel Astra G, Z16XE, механика) устанавил Tomahawk TZ-9030 с автозапускам и был доволень. На этот раз решил попробовать Starlin A93 c 2CAN+2LIN так как есть хорошый форум и и там очень оперативно помогают. Тут мне очень помогли за что огромное спасибо.
И еще вышел на эту сигнализацию из-за богатого материала установки на сайте StarLine.

Нашел електрические схемы на ix35 вот отсюда. Но мая машина американка, сборка Корейская и эти схемы совподают лишь на 90%. И вот тут из подержки Starline помогли найти правильные провода для обхода иммобилайзера. Starline называет эту технологию iKey. Для ix35 процедура совсем простая и не надо использовать CopyKey.

Тут я сконцентрируюсь только на то что не совпадает на этой американке. Точки подключения тут тоже на 90% правильно.

И так скидываем минус от аккумкляторной батареии, но временами проходится снова подключить и проверить правильность подключения проводки и функционалность модуля A93. Снимаем примерно все что можно снимать со стороны водителья чтобы аккуратно можно было поработать. Все это хорошо продемонстрировано вот тут.

Но так как у нас будет работать iKey то не нужно снимать кнопку Старт-Стоп и игнорируем схему подключения “модуля обхода иммобилайзера F1”. И как дополнение к инструкции снимаем пластик со стороны водителя, где находятся провода LIN, педаль тормоза и ручника.

Основные отличия от выше приведённой инструкции то, что там где должен быть провод LIN у меня идет сигнал от педали тормоза. Тим и подключаем оранжево-фиолетовый провод от модуля А93 разъёма Х4. Чуть по выше в жгут идет провод стояночного тормоза. Подключаем сине-красный провод. Эти сигналы можно и по CAN взять, но я решил аналогом подключиться. По CAN-у стояночный тормоз читает правильно лишь в случае, когда зажигание есть и на этот провод идет 12В через подтяжку.

Сигнал LIN у нас на нижнем разъёме (МС41) синий провод.

CAN-A и CAN-B я подключился на жгут панели приборов.

Снимаем блок ИРК — Интеллектуальная Распределительная Коробка (3 гайки) чтобы дойди до проводов и подключаем силовые провода запуска двигателя по ниже приведенной таблице. Обязательно методом пайки для надежного и долговечного контакта.

Остальное делаем как по инструкции StarLine.

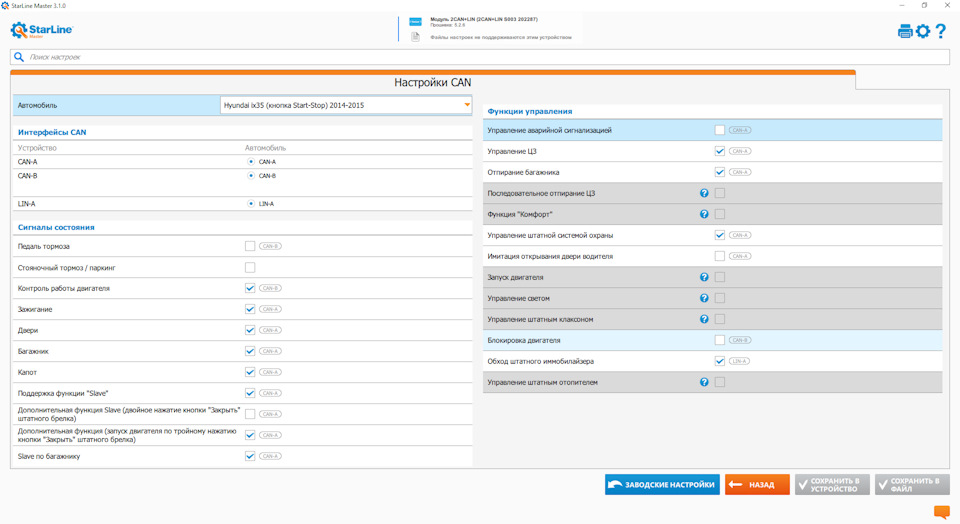

В программе Starline Master задаем настройки 2CAN+2LIN модуля согласно этой картинке.

У меня по CAN неправильно сработала аварийная сигнализация и в место этого мигали габаритные огни. Так что снимаем это с CAN и подключаем по аналогу, но только сейчас мигают только передние поворотники при удаленном запуске двигателя.

Читайте так же:

Престиж установка сигнализации отзывы

Не сработала еще имитация водительской двери. Как хорошее решение ACC силового модуля я просто не подключил.
Настройки самой А93 делаем как для машины с замком зажигания.
Обход Иммо делаем как описано тут.

У сингалки очень хорошо работает Slave и нету разницы с какого брелка управляется и А93 и штатная сигнализация.
Большой минус в том что при удаленно заведенном двигателе не возможно сесть и 2 раза нажав на кнопку Старт-Стоп поехать. Двигатель глохнет при нажатии на педаль тормоза.
Датчик удара и наклона как-то туповато работает. Укрепил даже на корпус в место лобового стекла, но все равно не очень чувствителен.
Звук сирены очень тихая. На днях хочу поменять на Tomahawk-скую и посмотрю какова будет разница.

Обновление: По комментариям наших пользователей узнал что, то что у мена не заработала (сесть в удаленно заведенную машину и сразу поехать) называется “Мягкая Посадка”. Нашел вот эту статью, где описывается принцип реализации для KIA Sportage и вот тут точки подключения именно для ix35. Но так как у меня американка решил сначала проверить а потом отрезать провода.

Кратко, о принципе работы – Нужно обмануть блоку “ЭБУ Электронных Ключей” что двигатель не заведен. Это делается разрывом цепи “Вход ON/Start”.

По схеме в цепь последовательно включен предохранитель F21 7.5A – Модуль 2, на моей машине это положение F19.

После удачного удаленного запуска двигателя вынимаем этот предохранитель, без нажатия на педаль тормоза нажимаем Старт/Стоп – загорается желтый светодиод, нажимаем еще раз – очень кратко вспыхивает синий светодиод. Это означает что по мнению блока он запустил двигатель. После этого ставим предохранитель на место и жмем на педаль тормоза. Сигналка оповещает что отдал управление двигателя, а наш блок продолжает управлять им.

Теперь в место нас, цепь будет разрывать 5 контактное реле которое входит в комплект сигналки. Подключил по ниже приведённой схеме, а управление реле производит доп. Канал 2 (желто-красный провод) сигналки сконфигурированный по гибкому программированию.
Положение провода на разъеме соответствует схеме (I/P-H контакт 3) но цвет у нас коричневый.

Конфигурация гибкого канала.

Контроль работы двигателя оставил по CAN-у и пока что стабильно работает. Если будут глюки поменяю по тахометру. Для этого нужно протянуть провод с пассажирской стороны. Но это наверно буду делать, когда буду бороться с тупостью датчика удара. Который очень актуален для А93.

На этот счет есть мысль ставить аналоговый датчик удара (который можно найти в гараже от старой сигналки) выходом которого буду щелкать маленький реле установленный рядом с антенным модулем. Знаю многие будут ругать этот метод, но другого варианта пока что не нашел. Это будет своим родом усилителем удара. Антенный модуль у меня установлен в закрытом месте и очень крепко закреплен к стойке машины. Но все ровно тупит на максимальной чувствительности.
Думаю об этом еще напишу.
