Главное достоинство УАЗов – привод на все колеса. За это владелец готов прощать машине множество недостатков – высокая проходимость и простота конструкции делают их терпимыми.

Но со временем при езде с включенным "передком" появляется зловещий хруст, колеса в поворотах слегка "закусывает". Причина, скорее всего, в износе ШРУСов. А развивается он, если есть продольный люфт в шарнире, вследствие износа упорных колец. При очередном ТО-2 стоит проверить их состояние. Для этого:

Ключом "на 14" отворачиваем шесть гаек муфты.. и снимаем ее.
Взявшись за шлицы привода, двигаем его на себя-от себя. Если ощутим люфт – поворотный кулак придется разобрать, чтобы заменить упорные шайбы шарнира.Разгибаем стопорную шайбу.
…и отворачиваем гайку.Снимаем стопорную шайбу.
Отворачиваем вторую гайку и снимаем упорное кольцо подшипника.Снимаем наружный подшипник и ступицу.
Ключом "на 17" отворачиваем шесть болтов крепления тормозного щита и цапфы.Снимаем пыльник…
…и тормоз в сборе. А чтобы не мешал – укладываем на рессору.Снимаем цапфу.
Вынимаем привод и промываем детали в керосине.

Иногда шарнир рассыпается прямо в руках. Чтобы такой ШРУС заставить работать дальше, нужно устранить осевой люфт и совместить оси поворота шарнира и поворотного кулака. Устанавливая новый шарнир, эти условия также необходимо соблюдать, иначе он быстро выйдет из строя.

Если изношена опорная шайба цапфы.. выбиваем шайбу.
. вынимаем вторую опорную шайбу из шаровой опоры.

Толщину С опорных шайб находим по формуле: С=(Б-А)/2, а диаметры их соответствуют диаметрам гнезд.

Штангенциркулем измеряем расстояние А между опорными щеками шарнира.

Измеряем расстояние Б от гнезда опорной шайбы до торца шаровой опоры.

Шайбы для компенсации люфта можно выточить из стали (сталь 45) и закалить. Их запрессовываем в цапфу и шаровую опору.

Перед сборкой полость шарнира заполняем смазкой "АМ" или ШРУС-4 (около 500 г на шарнир).

Сборку проводим в обратной последовательности.
Установив цапфу и тормозной щит, проверяем, нет ли продольного люфта у шарнира и свободно ли он вращается. Нельзя чрезмерно сжимать шарнир. В этом случае нужно вынуть опорные шайбы и уменьшить их толщину.

Кулак поворотный предназначен для изменения направления движения УАЗ буханки путем усиления давления на рулевые рычаги, из-за чего и происходит изменение угла колес.

Этот узел ТС является одним из наиболее значимых. Кулак поворотный является основанием для ступицы и за счет шаровых опор крепится к другим деталям. Изготавливается деталь обычно из стали, благодаря чему она может выдерживать колоссальные нагрузки.

При всем этом, деталь должна быть максимально облегченной, для улучшения амортизации и управляемости.

В УАЗ буханка главная передача и дифференциал у переднего моста и у заднего по конструкции аналогичны. Поворотный кулак входит в узел шарового шкворня. Он принимает на себя ту нагрузку, которая во время движения приходится на мост. Тем более эти нагрузки велики во время езды по пересеченной местности.

Что может случиться с поворотным кулаком

Поворотный кулак — одна из самых долговечных деталей автомобиля, однако и его повреждение – вопрос времени. Если поворотный кулак выходит из строя — его замена является лучшим вариантом решения проблемы.

  1. Чаще всего трескается защитный кожух и внутрь него попадают пыль и песок, отчего шкворневый узел довольно быстро начинает изнашиваться. При профилактических осмотрах обязательно нужно проверять целостность кожуха.
  2. Иногда на нем появляются потеки масла, показывающие, что стык сальника с полуосью неплотный. В этом случае меняется сальник на новый.
  3. При регулярной эксплуатации автомобиля на бездорожье (нужно учитывать, что буханка все-таки внедорожник) шкворневой узел довольно быстро изнашивается, отчего в подвеске появляются зазоры и в автомобиле наблюдается увеличение люфта колеса, приводящее к нестабильности рулевого управления. Если во время движения буханки по неровному рельефу слышны характерные стуки, значит кулак требует замены.

Ремонт поворотного кулака потребуется в случае:

  • необходимости замены вкладышей или сальника узла;
  • деформации поворотного кулака, что требует замены шаровой опоры;
  • при износе шарового шкворня.

Часто дефекты поворотного кулака появляются в результате некачественного подбора несоответствующих комплектующих, установленных во время сборки.

Поворотный кулак выйдет из строя при несоответствии:

  • диаметра опоры и полусферы;
  • толщины вкладышей;
  • толщины и посадочного места сальника.

Как защитить кулак от износа

Если буханка куплена недавно, то автовладелец при вращении руля может слышать неприятные звуки металла трущегося о металл без смазки. Кулаки на УАЗе можно защитить при помощи литола.

При отсутствии опыта ремонта авто кулаки можно литолом обмазать только снаружи. Более продвинутые в ремонте водители могут, открутив круговой сальник, придвинуть его к середине автомобиля и залить литол в образовавшуюся щель.

Никогда не нужно забывать о необходимости проведения профилактических осмотров зажимных втулок поворотного кулака, замены смазки в поворотном кулаке и выявления люфта в подвеске.

Если поворотный кулак нуждается в ремонте, его можно провести самостоятельно или обратившись в авторемонтную мастерскую.

Многие пользователи сети интернет в яндексе или гугле вводят подобный запрос — «ремонт переднего моста уаз 469». Значит, их интересует как самому отремонтировать передний или задний мост на уазе. Конечно же, порядок разборки и ремонта моста описан в специальных книгах по ремонту и эксплуатации, которые сейчас достать не проблема. Однако, разобрать своими руками что передний, что задний мост до последнего винтика — задача, мягко говоря, не из легких. Может оказаться так, что нужно всего то заменить какую то маленькую деталь, для доступа к которой не придется разбирать все подряд.

Читайте так же:
Настройка и регулировка тнвд на камаз

Передний мост УАЗ 469

Вот только некоторые возможные варианты поломок мостов на уаз 469 (Хантер, Патриот, «буханка»):

  1. Изношен дифференциал, погнут картер редуктора
  2. Критический износ главной передачи в редукторе
  3. Износ поворотного кулака (шаровой опоры, цапфы) на переднем мосту
  4. Появление больших зазоров в шкворневых соединениях
  5. Износ подшипников, в результате чего требуется их регулировказамена
  6. Шприцевание элементов, требующих смазки

Понять что из вышеперечисленного случилось именно с вашим автомобилем бывает непросто, однако, часто можно даже на слух примерно локализовать проблему. Если со стороны переднего или заднего моста слышен повышенный шум, гул (даже на нейтральной передаче) — скорее всего изношен редуктор (требуется ремонт), либо подшипники требуют смазки. Если ваш автомобиль «рыскает» из стороны в сторону и при этом рулевое управление в порядке — проблема может засесть в цапфе, шрусе или в неправильной установке шкворней, фиксирующих шаровую опору, в результате чего появляется люфт и колесо начинает «гулять».

Из чего состоит ШРУС

Очень частая неисправность — вылет шариков-подшипников, которые находятся в ШРУСе. Они вылетают как раз из-за неправильной регулировки шкворней, в результате чего геометрический центр шруса и цапфы не совпадают. Как результат — полуось «гуляет» в посадочном месте и постепенно разбивается. Также повреждается и сам шрус. А при поворотах со стороны колеса слышно хруст и при этом колесо может подклинивать. Некоторые мастера в процессе ремонта просто выкидывают все шарики, кроме центрирующего (дополнительно приварив его) — дабы избавиться от проблемы постоянного их вылетания.

Поворотный кулак переднего моста УАЗ 469 в сборе

Но это спасает ненадолго, бывают даже случаи, когда приваренный шарик обламывает в процессе езды, настолько высокие там нагрузки. Гораздо результативнее заняться регулировкой шкворней. Необходимо добиться такого состояния, при котором линия, проходящая через шкворни, и центр полуоси будут пересекаться в одной точке. И именно в этой точке должен находиться центр шруса. Смещение полуоси влево-вправо, как показано на рисунке — недопустимо, она должна быть жестко зафиксирована, для этого в конструкции предусмотрены упорные кольца и втулки.

Посадочное место под втулку

Снятие шкворня

А теперь рассмотрим процесс снятия шкворня на уаз 469. Для этой процедуры можно использовать специальный съемник, однако, его вполне возможно изготовить самому. Все что для этого понадобится — пластина с отверстием под болт, шайба и 2 гайки. Пластина будет упираться в другие болты по периметру, а центровой болт будет как раз вытягивать шкворень из посадочного места.

Процесс выпрессовки шкворня

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

  1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
  2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
  3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

В этих местах должны стоять бронзовые втулки

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса. Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять). Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

Прокладка (пластина, шайба) регулировочная шкворня 0,1 мм УАЗ 469-2304028

Прокладка (пластина, шайба) регулировочная шкворня 0,1 мм УАЗ 469-2304028

Применение : Прокладка (пластина, шайба) толщиной 0,1 мм 469-2304028 служит для регулировки шкворня 452/3741-2304019 и устанавливается в корпус поворотного кулака переднего моста УАЗ. Прокладка (пластина, шайба) регулировочная шкворня толщиной 0,1 мм 469-2304028 поворотного кулака переднего моста УАЗ применяется на мостах типа «Тимкен» (разрезной, гражданский) автомобилей семейства УАЗ старого модельного ряда УАЗ 469, 3151, 31512, 452 буханка, 3741 фургон, 3909 фермер, 3962 санитарка, 2206 микроавтобус, 3303 бортовой и др., а также в передних редукторных (военных) мостах.

Читайте так же:
Как отрегулировать ручной тормоз на газ 31105

В нашем Интернет-магазине 469-452.ru автозапчастей УАЗ Вы можете купить «Прокладка (пластина, шайба) регулировочная шкворня толщиной 0,1 мм поворотного кулака переднего моста УАЗ 469-2304028 « онлайн прямо сейчас. Для этого просто отложите запчасть УАЗ Прокладка (пластина, шайба) регулировочная шкворня толщиной 0,1 мм поворотного кулака переднего моста УАЗ 469-2304028 в корзину и оформите заказ или воспользуйтесь опцией «купить в один клик». При покупке только одной запчасти УАЗ, это можно оформить кнопкой «купить в один клик». Если нужно купить несколько разных наименований, лучше использовать кнопку «в корзину», где Ваш заказ суммируется. Наши менеджеры свяжутся с Вами посредством e-mail или Viber/WhatsApp для уточнения заказа и доставки. Звонки по телефону для подтверждения Вашего заказа используются только в редких исключительных случаях.

Также на этой странице по детали «Прокладка (пластина, шайба) регулировочная шкворня толщиной 0,1 мм поворотного кулака переднего моста УАЗ 469-2304028» Вы можете оставить свой отзыв или задать вопрос.

В нашем интернет-магазине запчастей к автомобилям семейства УАЗ Вы всегда сможете купить качественную продукцию по самым низким ценам, найдете широчайший ассортимент, оптимальные сроки поставки. Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефонам, указанным на сайте или через форму обратной связи.

Подобрать другие запчасти и детали можно через каталог на сайте. Даже если у нас на сайте Вы не нашли нужную Вам деталь, мы укомплектуем Вашу заявку в полном объёме необходимыми запчастями УАЗ наилучшего качества от проверенных производителей по привлекательным ценам.

Все представленные автозапчасти, поставляемые нашим интернет-магазином, проходят строгий контроль качества.

Осуществляем доставку по России, в страны СНГ, Украину и по всему миру . Отправим запчасти наиболее удобной для Вас транспортной компанией по Вашему желанию.

Обратите внимание! Фотография носит исключительно ознакомительный характер и может отличаться от товара, фактически имеющегося на складах. Рекомендуем при согласовании заказа проверять характеристики товаров.

Разборка моста уаз 469

Снова расскажу немного о своем "Летучем Голландце". А именно на каком этапе сборки он находится и что было сделано:

А Сделано было следующее:
— Поставили "крышу", а точнее сделали тентованным УАзик.
— Начали ремонт переднего моста

А теперь поподробнее:

На неделе я наконец то продал свою крышу и раму. Хотя у меня есть еще одна металлическая крыша, причем в отличном состоянии, я все таки решил сделать УАЗик тентованным.

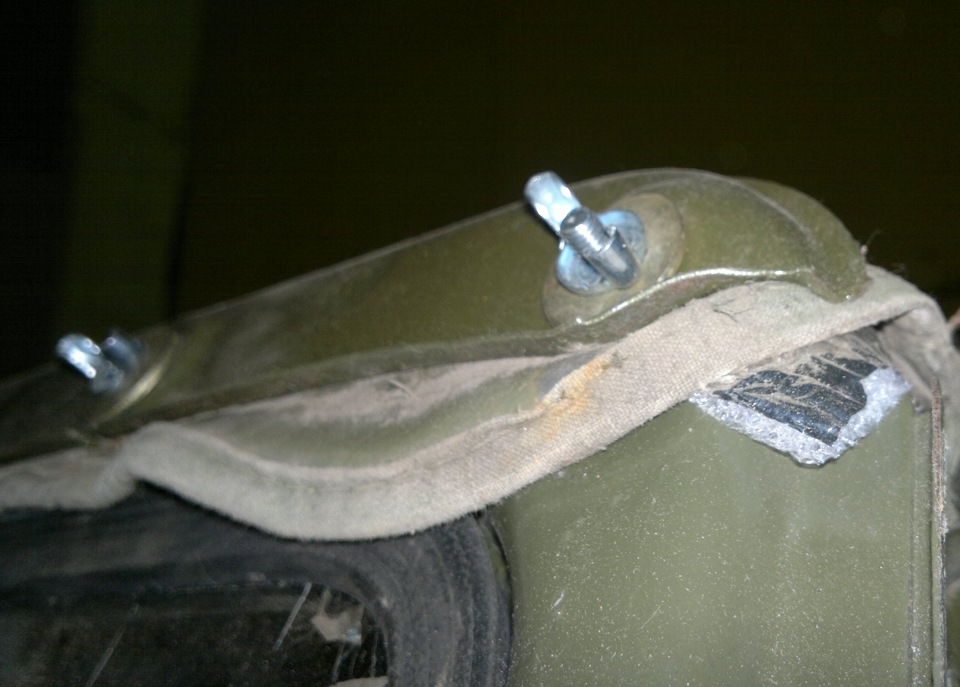

Поставили дуги и накинули тент сверху, под который подложили "Пенофол" или "Изолон"…не знаю как правильно…короче, подложку, чтобы было зимой потеплей. Сверху рамки лобового стекла вместо болтов закрутили вот такие на "барашки".

Поставили надставки дверей.Правда задние черные, ну ничего перекрасим как нибудь. Для дверей прикупил новые замки, и конечно же поставил.

Многие пользователи сети интернет в яндексе или гугле вводят подобный запрос — «ремонт переднего моста уаз 469». Значит, их интересует как самому отремонтировать передний или задний мост на уазе. Конечно же, порядок разборки и ремонта моста описан в специальных книгах по ремонту и эксплуатации, которые сейчас достать не проблема. Однако, разобрать своими руками что передний, что задний мост до последнего винтика — задача, мягко говоря, не из легких. Может оказаться так, что нужно всего то заменить какую то маленькую деталь, для доступа к которой не придется разбирать все подряд.

Передний мост УАЗ 469

Вот только некоторые возможные варианты поломок мостов на уаз 469 (Хантер, Патриот, «буханка»):

  1. Изношен дифференциал, погнут картер редуктора
  2. Критический износ главной передачи в редукторе
  3. Износ поворотного кулака (шаровой опоры, цапфы) на переднем мосту
  4. Появление больших зазоров в шкворневых соединениях
  5. Износ подшипников, в результате чего требуется их регулировказамена
  6. Шприцевание элементов, требующих смазки

Понять что из вышеперечисленного случилось именно с вашим автомобилем бывает непросто, однако, часто можно даже на слух примерно локализовать проблему. Если со стороны переднего или заднего моста слышен повышенный шум, гул (даже на нейтральной передаче) — скорее всего изношен редуктор (требуется ремонт), либо подшипники требуют смазки. Если ваш автомобиль «рыскает» из стороны в сторону и при этом рулевое управление в порядке — проблема может засесть в цапфе, шрусе или в неправильной установке шкворней, фиксирующих шаровую опору, в результате чего появляется люфт и колесо начинает «гулять».

Из чего состоит ШРУС

Очень частая неисправность — вылет шариков-подшипников, которые находятся в ШРУСе. Они вылетают как раз из-за неправильной регулировки шкворней, в результате чего геометрический центр шруса и цапфы не совпадают. Как результат — полуось «гуляет» в посадочном месте и постепенно разбивается. Также повреждается и сам шрус. А при поворотах со стороны колеса слышно хруст и при этом колесо может подклинивать. Некоторые мастера в процессе ремонта просто выкидывают все шарики, кроме центрирующего (дополнительно приварив его) — дабы избавиться от проблемы постоянного их вылетания.

Поворотный кулак переднего моста УАЗ 469 в сборе

Но это спасает ненадолго, бывают даже случаи, когда приваренный шарик обламывает в процессе езды, настолько высокие там нагрузки. Гораздо результативнее заняться регулировкой шкворней. Необходимо добиться такого состояния, при котором линия, проходящая через шкворни, и центр полуоси будут пересекаться в одной точке. И именно в этой точке должен находиться центр шруса. Смещение полуоси влево-вправо, как показано на рисунке — недопустимо, она должна быть жестко зафиксирована, для этого в конструкции предусмотрены упорные кольца и втулки.

Читайте так же:
Регулировка рабочего сцепления на уаз 3909

Посадочное место под втулку

Снятие шкворня

А теперь рассмотрим процесс снятия шкворня на уаз 469. Для этой процедуры можно использовать специальный съемник, однако, его вполне возможно изготовить самому. Все что для этого понадобится — пластина с отверстием под болт, шайба и 2 гайки. Пластина будет упираться в другие болты по периметру, а центровой болт будет как раз вытягивать шкворень из посадочного места.

Процесс выпрессовки шкворня

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

  1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
  2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
  3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

В этих местах должны стоять бронзовые втулки

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса. Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять). Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

Любой автомобилист может выполнить ремонт переднего моста УАЗ Буханка и УАЗ 469 своими руками. Эта работа несложная. Конструктивно обе этих модели схожи. Особенно это касается подвески. Рамная конструкция подразумевает простоту демонтажа переднего моста и высокую надежность автомобиля. Имеются некоторые различия в рессорной и пружинной подвеске. Но эти особенности не сильно влияют на сложность работы.

Для ремонта практически не понадобятся никакие особые инструменты. Все работы производятся минимальным набором инструментов, имеющихся у каждого водителя.

Содержание

Регулярная работа

Ремонт переднего моста УАЗ Буханка и УАЗ 469 своими руками несложен. Чаще всего при эксплуатации приходится производить различные профилактические работы. Как правило, они не требуют снятия и разбора моста. В перечень действий по уходу входит:

  • Проверяются шкворни на предмет наличия зазоров;
  • Резьбовые соединения надо периодически подтягивать;
  • Проверяется схождение;
  • Выполняются предписания таблиц смазывания деталей.

Обязательно нужно визуально осматривать основные узлы. Особое внимание уделяется исправности крепящих болтов. Также должны быть надежно укреплены все застопоривающие элементы. Проверяйте угол максимального поворота колес. Он не должен превышать 28 градусов. При показателях, отличающихся от указанных, нужно произвести регулировку. Также всегда проверяйте правильность затяжки и функционирования шкворней. Несвоевременное устранение мелких неисправностей может привести к необходимости капитального ремонта переднего моста.

Снятие

Ремонт этого узла начинается с демонтажа моста. На буханке и «козлике» эти работы выполняются идентично. Имеются лишь небольшие различия. При выполнении ремонтных действий нужно быть предельно аккуратным. Снятие моста заключается в серии несложных действий:

  • Начинать следует с обеспечения неподвижности автомобиля. Для этого устанавливаются противооткатные тормозные колодки;
  • Далее на «козлике» отключаются тормозные трубки от шлангов. На Буханке трубки имеют переходные патрубки. В данном случае отключаются шланги от патрубков;
  • Снимают гайки, крепящие нижние чашки амортизаторов. Этот элемент на обеих машинах одинаков.
  • Далее откручивают болты, соединяющие фланец ведущей шестерни и передний кардан. Перед этим нужно залить резьбовое соединение WD-40;
  • Снять тягу с сошки. Скручивается гайка, находящаяся на шаровом пальце;
  • Скрутить гайки, которыми прикреплены стремянки рессор. Разбирают их с накладками;
  • Перед машины домкратят за раму, мост выкатывают.

Некоторые автомобили УАЗ 469 укомплектовываются пружинами. В таком случае предпоследний пункт будет выглядеть немного по-другому. Предпоследним действием снимается стабилизатор поперечной устойчивости, путем отсоединения от рычагов подвески, расположенных по продольной. Рычаги и поперечная тяга откручиваются от кронштейна.

Разбор

При проведении ремонта необходимо выставить узел на стенд. Это облегчит задачу по разборке. После этого снимают колеса. Далее приступают к разборке:

  • Демонтируют сошку. Скручивается гайка, крепящая палец тяги и рычаг поворотного кулака;
  • Далее выкручивают болты, крепящие тормозные барабаны. Заодно снимают муфты, использующиеся для колесного отключения;
  • Переходят к разборке ступицы. Начинают эту работу с выпрямления краев запирающий шайбы. Далее скручивается гайка с контргайкой, это позволяет снять шайбу сразу с внутренним кольцом и роликовыми подшипниками ступицы. После снимается остальная часть ступицы (см. статью "Как снять ступицу переднего колеса");
  • Снять тормозной щит, делается это с выкручиванием болтов. Следует снять цапфы с шарнирами кулака;
  • Разбирается тяга рулевой трапеции, для этого понадобится открутить гайки крепления трапеции;
  • Для снятия шаровой опоры раскручивают болты ее крепления к полуоси. Демонтировать опоры-ограничители. Производят выпрессовку опор;
  • Снять прокладки, использующиеся для регулировки с кулака и рычаг. Далее отвинчивают гайки, крепящие верхнюю накладку шкворня. Также поступают с нижней. Снять сальник шаровой опоры. После выпрессовывают шкворни. Разборка завершена.
Читайте так же:
Уаз как регулировать корзину с лапками

Ремонт. После разборки все запчасти промываются в бензине и смазываются. Неисправные заменяют новыми. Сборка происходит с точностью до наоборот, при этом нужно уточнить некоторые нюансы процесса.

Заменяя шкворневые втулки конкретно в шаровой опоре, нужно по окончании прессовки закрутить их до 25 мм. Необходимо положить внутрь смазку. Ремонт переднего моста УАЗ Буханка и УАЗ 469 своими руками не так уж и сложен, но нужна аккуратность. Например, устанавливая сальник шаровой, кольцо для него обязательно пропитывают горячим маслом. После сборки, проверяется работоспособность моста с помощью стенда.

Как отрегулировать шкворня на уаз хантер

Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке:

  1. Затормозите автомобиль стояночным тормозным механизмом или поставьте колодки под задние колеса.
  2. Поднимите передний мост домкратом.
  3. Отверните гайки крепления колеса и снимите его.
  4. Отверните болты крепления сальника шаровой опоры и отодвиньте сальник.
  5. Проверьте осевой зазор шкворней, для чего покачайте руками корпус поворотного кулака вверх и вниз (рис.181).
  6. Отверните гайки шпилек крепления рычага 1 (см. рис.180) поворотного кулака или болты крепления верхней накладки 1 (см. рис.181) и снимите рычаг или верхнюю накладку шкворня.


Рис. 181. Проверка регулировки шкворней:
1-верхняя накладка; 2-регулировочная прокладка; 3-шкворень; 4-нижняя накладка

Проверьте результаты сборки. Если зазор не устранен, произведите повторную регулировку за счет снятия более толстых прокладок (0,15 мм).

Большой износ шкворней 9 и втулок 19 (см. рис.180) по диаметру вызывает нарушение угла развала колес, "виляние" их при езде и неравномерный износ шин. В этом случае замените изношенные детали.


Рис. 180. Поворотный кулак:
а-сигнальная канавка; б-указатель; в-колеса отключены; г-колеса включены;
I-правый поворотный кулак; II-левый поворотный кулак; III-муфта отключения колес; IV-муфта отключения колес (вариантное исполнение);
1-рычаг поворотного кулака; 2-кожух полуоси; 3-сальник; 4,20-прокладки; 5-шаровая опора; 6-корпус поворотного кулака; 7-опорная шайба; 8-накладка; 9-шкворень; 10-пресс-масленка; 11-стопорный штифт; 12-цапфа; 13-ступица колеса; 14-ведущий фланец; 15-муфта; 16-болт муфты; 17-шарик фиксатора; 18-защитный колпак; 19-втулка шкворня; 21-внутренняя обойма; 22-кольцо-перегородка; 23-наружная обойма; 24-резиновое уплотнительное кольцо; 25-войлочное уплотнительное кольцо; 26-упорные шайбы; 27-болт ограничения поворота; 28-упор-ограничитель поворота колеса; 29-кольцо; 30-ведущая щлицевая втулка; 31-соединительная шлицевая втулка; 32-ведущая втулка; 33-колпак; 34-крышка; 35-манжета; 36-штифт; 37-переключатель; 38-шарик; 39, 41-пружина; 40-прокладка; 42-ведомая втулка; 43-растяжная пружина; 44-корпус; 45-запорное кольцо

Отечественные внедорожники периодически нуждаются в обслуживании ходовой части. Систематический осмотр вашего железного коня позволит заблаговременно произвести необходимые работы по обеспечению нормального функционирования всех основных узлов.

Протяжка и регулировка шкворней передней подвески УАЗ делаются в трех случаях:

  • при износе вкладышей шарнирного соединения и появлении заметных люфтов;
  • при необходимости разборки поворотного кулака для его обслуживания;
  • при замене шкворневого соединения.

В первом случае не производится полная разборка и смазка поворотного механизма, а выполняется операция дополнительной затяжки регулировочных гаек. В остальных вариантах передний мост Патриота разбирается полностью с вытаскиванием полуосей и всех составляющих.

Необходимые инструменты

Для проведения работ вам понадобится помытая машина УАЗ, пара домкратов, молоток, ключ для затягивания регулировочных гаек и набор стандартных накладок. Специальная оснастка поставляется в ремонтных наборах по замене вкладышей и шкворней или продается отдельно. Ключ представляет собой шлицевую накладку, попадающую своими выступами в пазы зажимной гайки. Для точной затяжки используйте динамометрический ключ щелчкового типа.

Этапы проведения простой регулировки шкворней

При возникновении небольших зазоров производится регулировка без полной разборки поворотного механизма.

  1. Нужно зафиксировать УАЗ на ровной площадке, поднять домкратами передний мост и снять передние колеса.
  2. Снять защитные накладки и прокладки на зажимных втулках шкворневого соединения.
  3. Осадить несколькими ударами шкворневой палец для уменьшения предварительного натяга.
  4. Используя специальный ключ, подтянуть зажимную втулку до устранения возникших люфтов. Протяжка производится на 10-12º, момент затяжки не более 30 Нм.
  5. Регулировочные действия нужно производить поочередно на верхней и нижней опоре.
  6. После этого проверяется усилие при движении поворотного кулака, которое должно быть свободным.
  7. Выполняется смазка зажимных втулок, затем устанавливаются прокладка с защитной крышкой.

Когда люфт подвески Патриота значительный, и простая регулировка не поможет, необходимо заменить вкладыши шарового соединения, чтобы избежать его окончательной поломки. В этом случае производится полная разборка передней подвески и последующая регулировка шкворневого механизма.

  • Нужно снять тормозной диск. Можно оставить его в подвешенном состоянии, предварительно закрепив, чтобы не оборвать тормозной шланг.
  • Освободить крепление цапфы к поворотному кулаку и снять все в сборе со ступицей, муфтой и тормозным кожухом.

При разборке поворотного устройства проводится последующая регулировка взаимного расположения шкворневого механизма с корпусом кулака. Необходимо проконтролировать, чтобы шариковые опоры точно располагались относительно кулака, погрешность может быть около 0,2 мм. Общий момент, при котором оканчивается регулировка, составляет не более 250 Нм. Для этого нужно применять динамометрический ключ, чтобы точно фиксировать момент затяжки.

Читайте так же:
Регулировка редуктора рулевого управления ваз 2107

После работы рекомендуется прошприцевать тавотницы

После таких сложных операций производится регулировка схождения передних колес для предотвращения их износа. Патриот после данных работ должен стать более управляемым и предсказуемым на больших скоростях.

Все процедуры можно делать своими руками, но с обязательным привлечением опытного напарника. Узлы передней подвески на УАЗ достаточно тяжелые, да и регулировка шаровых опор вдвоем выполняется успешнее. Тем более вы приобретете неоценимый опыт, который пригодится в поездках по пересеченной местности. Необходимый ремонт в полевых условиях будет проходить намного легче.

УАЗ «Хантер» — это достаточно практичный внедорожник, прекрасно чувствующий себя на различных видах дорог. Данный автомобиль отличает довольно строгий вид в современной сборке и обработке.

Общая характеристика УАЗ «Хантер»

«Хантер» во всей красе

Внешне данный автомобиль очень похож на военный джип, но при этом производитель позаботился об удобстве и комфорте водителя и его пассажиров. «Хантер» бывает двух видов.

  1. С бензиновым двигателем.
  2. С дизельным мотором.

Автомобиль очень вместительный и достаточно комфортный, обладает большой грузоподъемностью. Для повышения комфорта производитель оборудовал кресла механизмом регулировки, поэтому в машине будет удобно любому человеку. Водитель получит массу удовольствия от путешествия на УАЗ «Хантер» по любой местности.

Одной из самых обсуждаемых и спорных тем является ремонт и регулировка шкворневого узла данного автомобиля.

Выбор модификации шкворневого узла

Шкворни поворотного кулака автомобиля УАЗ «Хантер» бывают:

Что из этого выбрать, решает сам автовладелец. Мнения по данному вопросу сильно разнятся. Кому-то проще чаще менять вкладыш, а кто-то устанавливает подшипник и надолго забывает о ремонте и регулировке шкворней на УАЗ «Хантер». Безусловно, самым бюджетным ремонтом является замена втулки. Но какой бы вариант ни был выбран, шкворням всегда необходимо уделять большое внимание, менять их вовремя и регулировать по мере надобности.

Сборка шкворневого узла

Установка шкворней с радиально-упорными коническими подшипниками на передний мост машины УАЗ «Хантер» вместо стандартных деталей из пластмассы дает немало преимуществ. Зачастую меняют материал шкворневого вкладыша, но результат хуже, чем при замене самого шкворня, поскольку проблема заключается в составе узла. Разобравшись в работе шкворней, можно с легкостью понять, что опора нужна устойчивая, в противном случае может произойти деформация устанавливаемого объекта.

Нельзя сказать, что подобная конструкция непригодна для использования, но замена шкворней на УАЗ, установка подшипников и регулировка помогут избежать некоторых проблем в будущем.

При выборе первого варианта шкворней на УАЗ автомобилю потребуются своевременные техобслуживание и ремонт. Но современные автовладельцы не желают ремонтировать одну и ту же деталь несколько раз. Именно поэтому приобретают огромную популярность так называемые одноразовые запчасти. Но покупая автомобиль марки УАЗ, стоит помнить, что его внутренняя конструкция достаточно старая. Она требует постоянной регулировки, ремонта и настройки. Однако импортные машины такого же класса во многом уступают данному автомобилю за счет того, что УАЗ можно регулировать под себя, и потратить на это придется совсем немного.

Правильная замена шкворней на УАЗ дает возможность автовладельцу надолго забыть о регулировке, ремонте, покупке запчастей и так далее. Как же качество шкворней УАЗ влияет на эксплуатацию машины?

Выбирая тот или иной механизм узла, стоит обратить внимание на следующие параметры.

  1. Возможность термообработки.
  2. Материал, из которого изготовлена деталь, и качество подшипника.
  3. Посадка и допуск шкворней.
  4. Износостойкость детали.

Мастер устанавливает узел на машину

Качественно изготовленный, правильно установленный и хорошо отрегулированный комплект шкворней УАЗ «Хантер» никогда не приведет к резонансу. Стоит напомнить, что речь идет об установке узла на подшипнике.

Ремонт и регулировка шкворней

Такие автомобили, как УАЗ, желательно ремонтировать в специализированных центрах. Там специалисты с легкостью установят и отрегулируют как комплекты шкворней, так и любые другие необходимые детали. Но бывает и так, что владелец не может или не хочет доверять свой автомобиль другим людям, а желает все сделать сам. Стоит разобраться, какова последовательность действий при замене, ремонте и регулировке шкворневого узла.

Для начала необходимо вывесить мост, затем снять колесо, далее выкрутить гайку шкворня, вывернуть зажимную втулку специально предназначенным для этого ключом, после чего снять вкладыш и шкворень. Это трудоемкая и длительная процедура. Не имея опыта в подобных вопросах, можно провозиться довольно долго. Менять вкладыши на шкворни придется достаточно часто.

Постоянная сборка-разборка больших деталей рано или поздно приводит к тому, что владелец УАЗа все-таки решает заменить не вкладыш, а поставить подшипник. И не зря. Это избавит от большой потери времени, сил и денежных средств.

Несколько слов в заключение

Своевременная профилактика предотвратит поломку

При самостоятельной замене и ремонте шкворней как на автомобиле УАЗ «Хантер», так и на любом другом, необходимо понимать принцип действия и работы данных конструкций. Иначе вы рискуете не отремонтировать сломанную или изношенную деталь, а просто доломать автомобиль.

Конечно, предпочтительнее обращаться в специализированные сервисные центры. Но если все-таки принято решение о самостоятельном ремонте, то для начала нужно ознакомиться со специальной литературой, изучить рекомендации специалистов.
