Регулировка заднего ступичного подшипника газель

Регулировка заднего ступичного подшипника газель


Данной статьей мы хотели бы начать целый цикл публикаций, посвященных особенностям устройства, установки и эксплуатации современных ступичных узлов, которые можно разделить на четыре так называемых «поколения»

Самое старое поколение — «нулевое». Это два однорядных конических роликовых подшипника, запрессованных «навстречу» друг-другу в ступицу. Недостатками являются общая громоздкость узла и необходимость регулировки зазора и закладки смазки с уплотнениями при монтаже.

И если из легковых автомобилей данные узлы вытеснены более компактными «потомками», то в грузовом и коммерческом транспорте основной критерий –это надежность и восприятие больших нагрузок, в том числе и ударных. Естественно, что такие эксплуатационные свойства может обеспечить только роликовый конический подшипник и его «линейное» пятно контакта.

Давайте познакомимся с особенностями снятия и установки таких подшипников поближе на примере замены подшипников в ступице автомобиля ГАЗель Соболь.

Конический роликовый подшипник – телом качения в таком подшипнике является конический ролик. Изобрел его американский инженер Генри Тимкен. Подшипник хорошо выдерживает большую радиальную и одностороннюю осевую нагрузки.

EnEspra надежный поставщик самой широкой номенклатуры подшипников для грузовых и легковых автомобилей, имеет в своем ассортименте необходимую запасную часть.

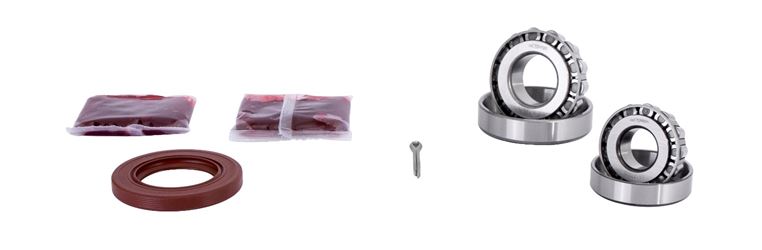

Для замены используем комплект для ремонта ступицы автомобиля ГАЗель Соболь фирмы enEspra, артикул ES737650, который содержит все необходимое: внутренний и наружный подшипники, два резиновых уплотнителя (материал фторкаучук), 80 г. высокотемпературной смазки и даже шплинт. Все компоненты собраны в одной упаковке, что, безусловно, очень удобно.

Начинаем с того что вывешиваем автомобиль на подъемнике и откручиваем переднее колесо и колпак ступицы.

Для того чтобы снять ступицу нам надо сначала снять тормозной суппорт и тормозной диск.

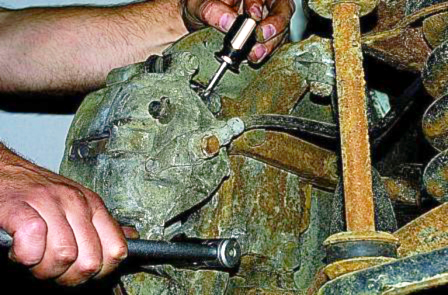

Для этого вынимаем из кронштейна тормозной шланг и головкой на 19 откручиваем два болта крепления скобы тормозного суппорта.


Тормозной шланг мы отсоединять не будем, поэтому все действия по съему тормозного суппорта выполняем крайне аккуратно.

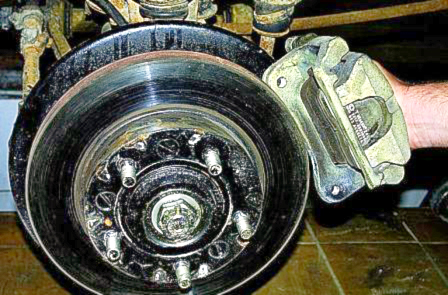

Открученный суппорт снимаем, кладем его на верхний рычаг подвески и закрепляем его каким-нибудь подручным материалом (проволока, веревка).

Стопорим ступицу (обычно используется монтажка вставленная между болтами колеса) и снимаем тормозной диск.



Крепится он тремя винтами к ступице, головка винтов под фигурную (крестовую) отвертку и как правило винты закисают. Удобней всего их откручивать с помощью ударной отвертки, но можно и большой обычной отверткой предварительно обработав болты WD40 или аналогичной смазкой.

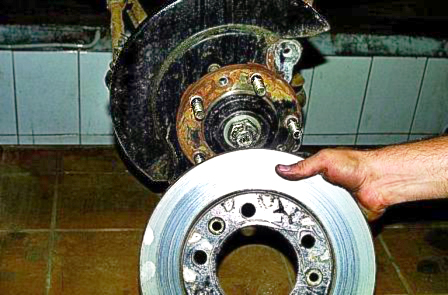

Тормозной диск имеет свойство прикипать к посадочным местам и снимать его обычно приходится, используя киянку или медный молоток, которыми надо постукивать по основанию диска.

Расшплинтовываем ступичную гайку и головкой на 36 или ключом из штатного набора отворачиваем гайку ступицы.

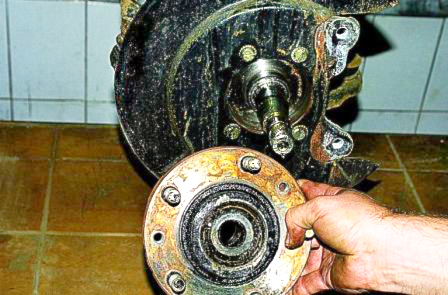

Снимаем дистанционную шайбу и придерживая от выпадения наружный подшипник стягиваем ступицу с цапфы.

Читайте так же:
Как регулировать педаль сцепления приоры


Начинаем разборку самой ступицы.


Вынимаем передний подшипник, переворачиваем ступицу и с помощью отвертки вынимаем задний сальник и последовательно вытаскиваем дистанционное кольцо и задний подшипник.



Обе наружные обоймы у нас остались еще в ступице. Вынимаем внутреннее кольцо внутреннего подшипника

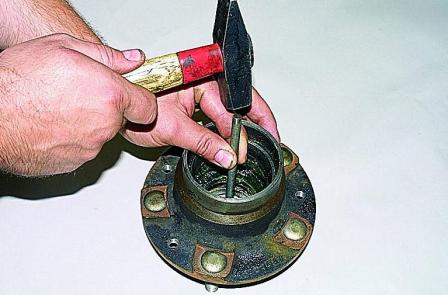

Любым из подручных инструментов, выколоткой, маленьким тупым зубилом или плоской отверткой выбиваем оба внешних кольца подшипников.



Специалисты enEspra советуют тщательно промывать любым доступным способом ступицу и цапфу и производим осмотр посадочных мест. Все вышеперечисленное выполняем только на чистой поверхности, используя чистые салфетки для протирки.

Приступаем к сборке.

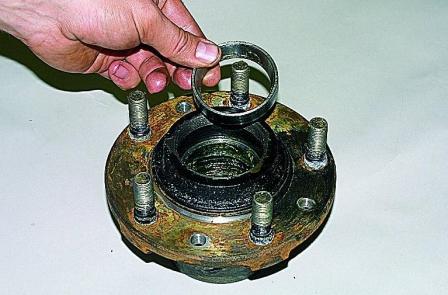

Аккуратно устанавливаем наружные кольца подшипников в ступицу, используя специальную оправку или выколотку из мягкого металла (можно использовать старые кольца в качестве оправки).

Ступицу укладываем внутренней стороной вверх и обильно смазав подшипник смазкой вставляем его в кольцо, сверху на него кладем дистанционное кольцо. Опять смазываем смазкой. Закладываем смазку внутрь сальника и закрываем им подшипник. Опрессовываем сальник в посадочное место киянкой.

Монтаж узла производим на чистой поверхности, любое попадание частиц грязи должно быть исключено.

Переворачиваем ступицу, обильно набиваем внутреннюю полость смазкой и смазываем наружный подшипник. Одеваем ступицу на цапфу и вставляем наружный подшипник. Запираем его дистанционной шайбой и наворачиваем гайку ступицы. Гайку затягиваем «без фанатизма», до прекращения люфта. Убеждаемся в свободном вращении ступицы без люфта. Немного подтягиваем, а затем отпускам гайку ступицы до совпадения с отверстием под шплинт. Проверяем вращение и отсутствие люфта. Если что-то не так, то повторяем операцию.

По окончанию регулировки — вставляем шплинт и загибаем его усики вокруг гайки. Закладываем смазку в колпачок ступицы и его на место.

Устанавливаем тормозной диск на место. Прикручиваем его винтами обязательно с использованием фиксатора резьбы.

Устанавливаем тормозной суппорт на место и прикручиваем его болтами. Тормозной шланг фиксируем скобой.

Теперь самое главное-несколько раз нажать на педаль тормоза чтобы свести колодки. Это ОБЯЗАТЕЛЬНО!

Замена Подшипника Задней Ступицы Газель

1. Снимите тормозной барабан (см. Главу Тормозная система).

2. Поддев отверткой с плоским жалом, извлеките сальник из сборки тормозного барабана — постарайтесь запомнить каким образом он был установлен.

3. Извлеките из барабана внутренний подшипник.

4. Подоприте сборку и выбейте из нее обойму наружного подшипника.

5. Переверните барабан и выбейте обойму внутреннего подшипника.

6. Тщательно зачистите посадочное гнездо в барабане, полностью удалив все следы грязи и старой смазки. Задиры, заусеницы и шероховатости удалите при помощи мелкозернистой наждачной бумаги. Внимательно проверьте поверхность на наличие трещин и прочих признаков износа. В случае необходимости произведите замену компонента. Замена подшипников и сальника производится в обязательном порядке, вне зависимости от их состояния, так как при демонтаже наружные обоймы неизбежно разрушаются. Приготовьте новые подшипники, сальник и специальную универсальную смазку.

Читайте так же:
Кнопка регулировки зеркал газель

Замена сальника ступицы задней оси ГАЗель

Сборка последовательность.два сальника ставить на своё усмотрение.

Замена ступичного подшипника на газели

Видео по замене заднего тормозного щита. При сильной вибрации в педаль тормоза следует осмотреть задний…

7. Перед установкой слегка смажьте наружные обоймы подшипников чистым двигательным маслом с целью облегчения посадки.

8. Надежно подперев барабан, посадите на свое место наружную обойму наружного подшипника. Плотно застучите обойму в приемное гнездо, проследив за перпендикулярностью ее посадки. В качестве оправки воспользуйтесь отрезком трубы подходящего диаметра — оправка должна упираться исключительно в наружный край обоймы.

9. Переверните барабан и, действуя в том же порядке, установите в него наружную обойму внутреннего подшипника.

10. Удостоверьтесь в правильности посадки обеих наружных обойм, затем тщательно протрите сборку.

11. Набейте смазкой оба конусных роликовых подшипника, также нанесите смазку на их наружные обоймы.

12. Посадите внутренний подшипник в свою наружную обойму.

13. Заправьте новый сальник губками внутрь в приемное гнездо с задней стороны барабана.

14. Посадите сальник заподлицо с поверхностью барабана, либо до упора в заднюю часть последнего. В случае необходимости сальник можно застучать в гнездо при помощи оправки, изготовленной из отрезка трубы подходящего диаметра. Помните, что оправка должна упираться только в твердый наружный край сальника.

15. Переверните барабан и посадите в свою наружную обойму наружный конусный роликовый подшипник. Установите зубчатую шайбу.

16. Набейте подшипники ступицы смазкой и установите на место сборку тормозного барабана (см. Главу Тормозная система).

Замена подшипников передней и задней ступицы

Ступица – один из важнейших элементов ходовой части. Она воспринимает нагрузку от ударов, когда колесо машины попадает в яму, от влияния низких температур, воздействия влаги и солей. Если ступица выходит из строя – машина теряет управление, создавая аварийную ситуацию. Как минимум, придется вызывать эвакуатор или производить дорогостоящий дорожный ремонт. Об исправности передней и задней ступицы лучше побеспокоиться заранее.

УслугаЦена
замена ступичных подшипниковот 2000 рублей

Когда нужна замена ступичного подшипника

Проверять состояние ступиц нужно во время каждой замены тормозных колодок. В нормальном состоянии колесо вращается тихо, практически без люфта.

  • Во время движения слышится шум, стук или гул в районе колеса.
  • Во время торможения срабатывает «отдача» по рулю.
  • При повороте руля ощущается некоторое притормаживание.

После пробега 130 000 км стоит запланировать замену ступиц, за это время они изнашиваются, в любой момент может произойти поломка.

Не стоит тешить себя надеждой, что передние ступицы износились, а задние еще нормальные.

Задняя отличается более простым строением и хотя там нет поворотного кулака, но это не значит что степень изнашиваемости у него другая. Замена заднего ступичного подшипника отличается от работы с передним, но тоже требует внимания и аккуратности.

Читайте так же:
Регулировка сцепления лада ларгус кросс

Замена переднего ступичного подшипника должна производиться одновременно с задним, ведь они оба эксплуатировались одинаково. Да, передний несет большие нагрузки, но разница не так велика, чтобы заниматься отдельно передней и задней. Лучше сэкономить время, деньги, не рисковать напрасно и заменить сразу все ступицы.

Кому доверить замену ступицы

Не стоит слушать вредных советов в стиле: «Это можно сделать самостоятельно». Ступичный подшипник – деталь чувствительная к любой неточности, эту работу лучше доверить опытным специалистам.

  • Компания Power-Gas заменит задние и передние ступицы быстро, тщательно, аккуратно.
  • Мы используем запчасти и расходные материалы производителей проверенных многолетним опытом и лично отвечаем за качество выполненных работ.
  • Наши автослесари высокой квалификации никогда не станут менять ступичный подшипник грязными инструментами или грязными руками – попадание внутрь ступичного подшипника пыли или влаги – недопустимо.

На первый взгляд может показаться, что нет ничего сложного в замене задней или передней ступицы. Но на то, сколько машина «пробегает» с новыми ступичными подшипниками влияет то, как их отрегулирует мастер. Это тонкая работа, требующая опыта, важно правильно затянуть подшипник. Недотянуть нельзя – появится лишний люфт, который преждевременно разобьет подшипник. Перетянуть нельзя – он будет испытывать лишнюю нагрузку и рассыплется раньше времени.

Заявка на замену ступичных подшипников

Мы заменим ступичный подшипник на Вашем авто быстро, качественно, не дорого.
Наши клиенты рекомендуют нас – как лучших специалистов своего дела!

Как подтянуть ступицу на газели

После этих процедур следует тщательно промыть керосином или чем-то похожим все детали. Также производим данную процедуру и с полостью полуоси. Затем нужно смазать посадочные места под подшипники маслом для трансмиссий. Заколачивать кольца в ступицу следует с использованием мягкой прокладки и молотка.

Смазав Литолом-24 подшипники и сепараторы, нужно выполнить их установку. Все производится в обратном порядке. Заколачивается новая манжета с использованием старой. После этого надевается ступица на кожух полуоси, устанавливается внутреннее кольцо и производится монтаж второго подшипника.

Подшипники регулируются в процессе закручивания гайки. Когда все сделано, следует установить полуось и заполнить ступицу колес маслом.

Регулировка и проверка роликовых подшипников задних колес

Данная процедура выполняется в следующем порядке:

  1. Поднимаем задний мост авто, снимаем колесо и полуось.
  2. Добираемся до гайки подшипников, сняв наружную гайку и замочную шайбу, и ослабляем ее, провернув на треть оборота.
  3. Проворачиваем ступицу. Она должна вращаться легко, не задевая колодки барабана.
  4. При помощи специального накидного ключа из штатного набора выполняем затяжку гайки подшипника с усилием от 7 до 10 кгс.м. В процессе нужно проворачивать ступицу. Это позволит стать роликам на свои места.
  5. Далее нужно провернуть на угол 45 градусов гайку подшипников и произвести установку замочной шайбы таким образом, чтобы штифт, расположенный на самой гайке, стал в ее прорезь.
  6. Далее нужно установить и затянуть наружную гайку. Момент силы при этом должен находиться в пределах 15-20 кгс.м. Для закручивания нужно применять ту же головку. По окончании процедуры ступица должна вращаться свободно, не издавая при этом никаких сторонних звуков.
  7. Сборка колеса в обратном порядке и заполнение маслом.
Читайте так же:
Регулировка привода водяного насоса камаз

Проверка качества регулировки подшипников выполняется в полевых условиях. Для этого нужно проехать порядка 10 километров и проверить ступицу. Если она сильно нагрелась (температура свыше 70 градусов Цельсия), то следует повторить процедуру регулировки и проверить температуру еще раз.

Замена подшипников колес и манжеты полуоси

Отпускаем ручной тормоз, подложив под передние колеса упоры

Снимаем задние колеса с одной стороны автомобиля (см. Как снять задние колеса и полуоси автомобиля Газель).

Специальным ключом из штатного набора «на 62» отворачиваем контргайку.

Вынимаем контргайку из ступицы.

Извлекаем замочную шайбу, поддев ее крючком или тонкими плоскогубцами.

Той же головкой отворачиваем гайку подшипников и снимаем ее.

Обратите внимание, что она устанавливается штифтом наружу.

Потянув на себя, снимаем ступицу вместе с тормозным барабаном, подшипниками и манжетой с кожуха полуоси.

Вынимаем внутреннее кольцо внешнего подшипника с роликами.

Отверткой вынимаем и снимаем манжету

Вынимаем упорную шайбу

Вынимаем внутреннее кольцо другого подшипника с роликами

Выколоткой из мягкого металла выбиваем наружные кольца внешнего и внутреннего подшипников

Вынимаем наружные кольца

Промываем внутреннюю полость ступицы и другие детали керосином или дизельным топливом.

Смазываем посадочные места подшипников трансмиссионным маслом.

Ударами молотка через мягкую прокладку запрессовываем внешние кольца новых подшипников.

Смазываем Литолом-24 ролики и сепаратор внутреннего подшипника и вкладываем его внутреннее кольцо во внешнее.

Установив упорную шайбу смазав кромки новой манжеты Литолом-24, пользуясь старой манжетой как оправкой, запрессовываем новую манжету.

Надеваем ступицу на кожух полуоси, после чего устанавливаем внутреннее кольцо со смазанными Литолом-24 роликами внешнего подшипника.

Заворачиваем регулировочную гайку и регулируем подшипники.

Устанавливаем полуось, после чего заполняем маслом ступицу колес (см. Как заменить масло в редукторе заднего моста газели).

Регулировка подшипников колес

Поддомкрачиваем задний мост автомобиля до отрыва колес от земли.

Отворачиваем наружную гайку, снимаем замочную шайбу и ослабляем гайку подшипников на ⅓ оборота.

Проверяем легкость вращения ступицы.

В случае задевания тормозных колодок за барабаны устраняем эту неисправность, после чего повторяем регулировку.

Затягиваем гайку подшипников специальной головкой из штатного набора моментом 7–10 кгс.м, постоянно вращая ступицу для самоустановки роликов в подшипниках.

Читайте так же:
Клапан гур газ 3309 регулировка

Отворачиваем гайку подшипников на угол 22–45° (1–2 прорези на замочной шайбе, не более).

Устанавливаем замочную шайбу так, чтобы стопорный штифт гайки вошел в ее прорезь.

Устанавливаем и затягиваем наружную гайку моментом 15–20 кгс.м той же головкой. После этого ступица должна вращаться свободно без люфта, щелчков и заеданий.

Устанавливаем оставшиеся детали в обратной последовательности и заполняем ступицу маслом (см. Как заменить масло в редукторе заднего моста газели).

Проверяем регулировку, проехав на автомобиле около 10 км. Нагрев ступицы свыше 70° С (рука не терпит) считается недопустимым. Повторяем регулировку, после чего повторно проверяем температуру ступицы после такого же пробега.

Для регулировки подшипников необходимо:

Рис. 6.19. Задняя ступица: 1 — сальник; 2 — упорная шайба; 3 — внутренний подшипник; 4 — наружный подшипник; 5 — регулировочная гайка; 6 — стопорная шайба; 7 — контргайка; 8 — полуось; 9 — прокладка; 10 — ступица; 11 — тормозной барабан

• поднять колеса домкратом так, чтобы шины не касались плоскости опоры. Отвернуть гайки и вынуть полуось 8 (рис. 6.19), отвернуть контргайку 7, снять стопорную шайбу 6, ослабив гайку 5 крепления подшипников на 1/3—1/2 оборота, проверить легкость вращения колеса. В случае торможения колеса устранить причину его тугого вращения (задевание барабана и тормозных колодок) и только после этого проводить регулировку;

• затянуть гайку 5 крепления подшипников специальным ключом с воротком (600 мм) моментом от 70 до 100 Н·м (7—10 кгс·м). При затягивании гайки необходимо проворачивать колеса для равномерного размещения роликов в подшипниках;

• отвернуть гайку 5 на угол 22—45° (на 1—2 прорези, не более, на стопорной шайбе 6). Установить стопорную шайбу и убедиться в том, что стопорный штифт вошел в прорезь шайбы;

• затянуть контргайку 7 моментом 150—200 Н·м (15—20 кгс·м);

• проверить регулировку. При правильной регулировке колесо должно свободно вращаться, осевого люфта не должно быть;

• вставить полуось 8, поставить пружинные шайбы и затянуть гайки шпилек крепления полуоси. Опустить колесо;

• проверить регулировку подшипников по степени нагрева ступицы колеса при контрольном пробеге 8— 10 км. Сильный нагрев ступицы (свыше 70° С, рука не терпит) недопустим и должен быть устранен повторной регулировкой.

Подшипники ступиц задних колес смазываются маслом, поступающим из картера заднего моста по кожухам полуосей. Поэтому после регулировки подшипников следует проверить уровень масла в картере заднего моста и при необходимости масло долить. Для наполнения полости ступиц смазкой следует поднять поочередно правые и левые колеса на высоту не менее 300 мм и держать не менее 6 мин. при температуре масла и окружающего воздуха не менее 15° С.
