Датчик бензина на ВАЗ 2109 (карбюратор, инжектор)

Датчик бензина на ВАЗ 2109 (карбюратор, инжектор)

Если вдруг стрелка указателя уровня топлива упала вниз или же ведет себя несколько неадекватно, особо переживать не стоит. Вы легко сможете устранить проблему своими руками, если она заключается в вышедшем из строя датчике.

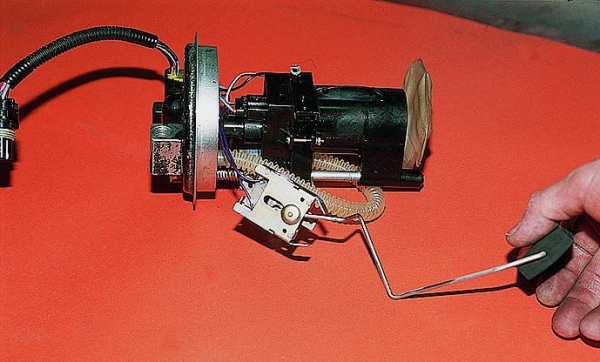

Внешний вид устройства Внешний вид устройства

Игнорировать поломку датчика уровня топлива (ДУТ) не стоит, поскольку при отсутствии информации об оставшемся количестве топлива, вы сильно рискуете не доехать до автозаправочной станции, а остановиться где-то в глуши.

Расположение

Если обычно большинство ремонтных работ, связанных с двигателем и его системой, выполняется через подкапотное пространство, то в случае с датчиком уровня топлива все несколько иначе.

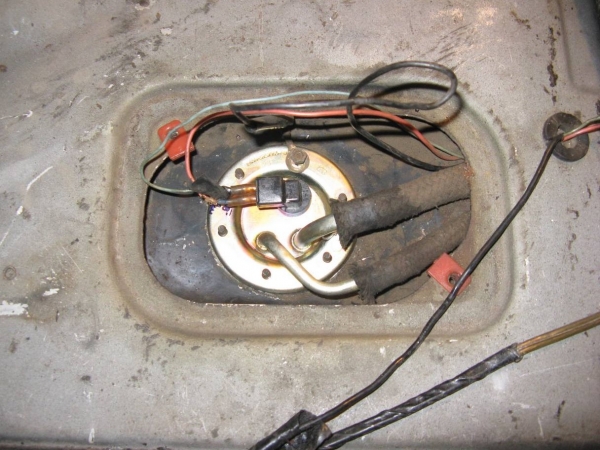

Место расположения ДУТ Место расположения ДУТ

Причины замены

Вам придется обязательно заменить датчик, если автомобиль начинает выдавать следующее:

  • Стрелка указателя уровня топлива «пляшет» или упала замертво в положение ноль;
  • Постоянно горит индикатор, сообщающий о критическом уровне топлива, хотя вы только что заправили полный бак.

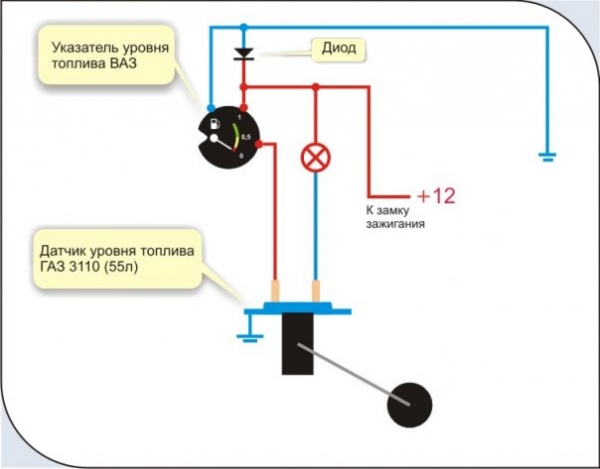

Схема ДУТ Схема ДУТ

ДУТ на высокой и низкой панели

Отличия в датчиках на инжекторах и карбюраторах минимальные. Также немного отличаются датчики уровня топлива на автомобилях ВАЗ 2109, оснащенных низкой и высокой панелью.

Разница заключается в показателях сопротивления. Эти параметры необходимо знать в процессе проверки состояние резистора датчика.

Тип панели

Показания сопротивления

  • 238-262 Ом — стрелка располагается в начале шкалы, около 0;
  • 59-71 Ом — стрелка указателя находится посередине шкалы;
  • 17-23 Ом — стрелка находится в конце шкалы, что свидетельствует о полном баке топлива
  • 285-335 Ом — стрелка располагается в начале шкалы, около 0 отметки;
  • 100-135 Ом — стрелка указателя находится посередине шкалы указателя уровня горючего;
  • 7-25 Ом — стрелка находится в конце шкалы, что говорит о полностью заправленном баке

В связи с этим, покупая новый датчик уровня горючего, обязательно спрашивайте контроллер для высокой или низкой панели, в зависимости от того, какой автомобиль у вас. Также важно заметить, что в случае с инжекторными двигателями датчик находится внутри бензонасоса, но он основан на том же принципе действия, что и карбюраторный.

Проверка работоспособности

Не спешите выкидывать старый датчик и менять его на новый регулятор. Сначала можно попробовать проверить, действительно ли он не работает.

Для проверки вам в любом случае придется извлечь «подозреваемого».

  1. В салоне автомобиля снимите нижнюю часть заднего кресла, уберите шумоизоляционный материал, если таковой имеется. Так вы откроете себе доступ к смотровому люку в полу автомобиля.
  2. Крестовой отверткой открутите четыре крепежных винта, которые удерживают лючок. Снимите его. Под люком вы обнаружите уплотнительную прокладку, выполненную из резины. В любом случае, даже если старый датчик будет вновь работать на благо вашего автомобиля, эту прокладку следует заменить.
  3. Отключите от датчика питающую колодку с проводами, а затем по периметру открутите крепежные гайки, которые удерживают искомый датчик уровня топлива на корпусе бака. Обычно таких гаек 6 штук, а для их демонтажа потребуется торцевая головка на 8 или обычных гаечный ключ.
  4. Под одной из гаек располагается провод массы, закрепленный на шпильке. Снимите проводок и уберите пока в сторону. Он не должен мешать.
  5. Аккуратно достаньте датчик и не забудьте извлечь уплотнительную прокладку из резины, которая находится прямо под регулятором. Если на ней есть следы повреждений, дефектов, обязательно замените данный компонент.
  6. Когда датчик демонтирован, проверьте визуально его текущее состояние. Если имеются механические повреждения, дальше пытаться его отремонтировать или восстановить работоспособность не имеет никакого смысла. Сразу меняйте.
  7. В случае отсутствия визуальных повреждений, проверьте состояние поплавка. Он может быть разгерметизирован, то есть внутри него имеется топливо, на поверхности элемента видны трещины, различные дефекты, через которые просочилось топливо. Если все это есть в наличии у поплавка, замените весь датчик.
  8. Обязательно продуйте с помощью сжатого воздуха фильтр очистки топлива. Полезное мероприятие, которое точно не повредит вашей топливной системе. Особенно, если качество бензина, которым вы заправляете свой ВАЗ 2109, оставляет желать лучшего.
  9. Проверьте состояние резистора. Для этого вам потребуется мультиметр в режиме омметра. Подключите измерительное устройство к выводам датчика и замерьте показания. В крайнем нижнем положении (пустой бак) сопротивление должно быть около 315-345 Ом. Если бак заполнен наполовину, сопротивление будет 108-128 Ом. А при пустом баке омметр должен показывать не более 7 Ом. Если же параметры отличаются от указанных, либо сопротивление совсем отсутствует, это говорит о неисправности контроллера. Он подлежит обязательной замене.

Проверка состояния Проверка состояния

Обратная сборка

Следовать необходимо по обратному принципу демонтажа. Но тут есть свои нюансы.

  1. Установите на шпильки прокладку бензобака.
  2. Поставьте на место новый или отремонтированный старый датчик.
  3. На одну из шпилек наденьте проводок массы от регулятора уровня топлива, после чего можно закручивать все демонтированные шесть крепежных гаек датчика.
  4. На обе трубки наденьте шланги отвода и подвода топлива. Затем вы сможете до конца закрутить винты хомутов топливопроводных шлангов.
  5. Подключите питающую колодку проводов к регулятору уровня горючего и верните на место крышку люка. Только не забудьте про уплотнительные прокладки. Все они меняются в большинстве случаев на новые. Даже если состояние старых удовлетворительное.
Читайте так же:
Зазор регулировка клапанов ваз 2107 инжектор своими руками

Увы, не всегда замена ДУТ дает необходимый результат. После проведенных работ может оказаться, что с датчиком все хорошо, однако указатель уровня топлива на приборной панели упорно продолжает вести себя неадекватно или вовсе не реагирует.

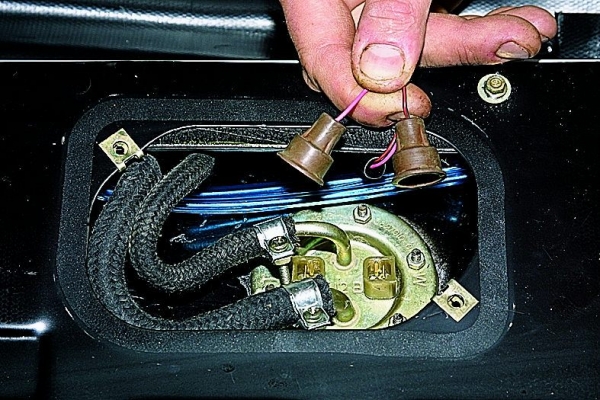

Отключаем и меняем Отключаем и меняем

ДУТ исправен. Что делать?

Попробуйте провести следующие мероприятия.

  • У разъема датчика имеется пара проводов — розового и голубого цвета;
  • От розового функционирует стрелка указателя уровня горючего в баке, а голубой поводок отвечает за лампочку критически низкого уровня топлива;
  • Возьмите любую подручную перемычку, то есть кусочек любого провода, после чего перемычкой замкните на массу розовый проводок, включив при этом зажигание. В этот момент стрелка должна оказаться в положении полного бака;
  • Теперь аналогично с помощью перемычки замыкаем с массой голубой провод. Это должно включить лампочку, которая сообщает на приборной панели о низком уровне топлива внутри бензобака;
  • Если при замыкании перемычкой на массу не работал указатель или лампа, это говорит о том, что «накрылся» сам указатель, либо имеется проблема с состоянием проводки.

В замене датчика нет совершенно ничего сложного. Демонтажные работы вполне можно провести за 30-60 минут при наличии даже небольшого опыта. Что же касается самого ДУТ, то он выходит из строя не так часто, но знать об особенностях его замены должен каждый владелец ВАЗ 2109 и не только.

Как отрегулировать карбюратор на автомобилях ВАЗ-2109 и 21099 своими руками

На всех автомобилях «девятого» семейства двигатели оснащались карбюраторами отечественного производства «Солекс». Исключение составляют только более поздние модификации, на которые завод-изготовитель устанавливал инжекторные силовые агрегаты. Будучи далеко не самым технически продвинутым транспортным средством, «девятка» до сих пор пользуется популярностью у автолюбителей. Это во многом обусловлено ремонтопригодностью автомобиля и сравнительно невысокой стоимостью запчастей. Кроме того, значительная часть восстановительных и регулировочных работ может быть выполнена владельцем самостоятельно, в том числе, регулировка карбюратора ВАЗ-2109 и 21099, его настройка и прочистка.

В этой статье будут рассмотрены только те операции, которые каждый автолюбитель может выполнить своими руками. Не стоит пугаться большого количества манипуляций — следуйте инструкциям, будьте внимательны, и настройка карбюратора ваз пройдёт не хуже, чем в условиях СТО. Так вы сможете сэкономить время и сократить затраты на обслуживание машины.

Красный ВАЗ-21099

Очистить и отрегулировать карбюратор на девятку ВАЗА можно самому, в гараже

Подготовка карбюратора к настройке

Перед тем как начнётся регулировка карбюратора ВАЗ-2109 и других модификаций модели, следует обеспечить беспрепятственный доступ к его деталям, удалив загрязнения. Если автомобиль эксплуатируется регулярно, то карбюратор нуждается в наружной промывке только в случае проведения регулировочных процедур либо с целью очистки подвижных механизмов при их сильном загрязнении. Наружная промывка проводится с использованием кисти, чистой ветоши и жидкости, способной растворить масло (бензин, керосин или специальный чистящий состав). Эта процедура не предполагает снятие карбюратора и состоит из следующих операций:

  • чистка и мойка карбюратора снаружи;
  • освобождение сетчатого фильтра поплавковой камеры от загрязнений;
  • удаление возможных загрязнений и сторонних частиц из самой поплавковой камеры;
  • очистка жиклёров от возможных отложений;

С наружной чисткой у автовладельца вопросов возникнуть не должно, но что касается того, как почистить карбюратор на ВАЗ-21099 изнутри, этот вопрос следует рассмотреть более детально. В конкретном случае речь идёт о поплавковой камере. Прежде нужно демонтировать воздушный фильтр и снять топливный шланг. После того как поплавковая камера демонтирована, к самому поплавку лучше не прикасаться, дабы не деформировать и не повредить деталь. Также не следует переворачивать крышку карбюратора поплавком вниз.

Промывку поплавковой камеры специалисты не рекомендуют проводить с использованием ветоши, так как после неё могут остаться волокна — более целесообразно в этом случае применить резиновую грушу, удалив с её помощью остатки топлива со дна камеры. Если потребуется, удалите имеющиеся на дне загрязнения, воспользовавшись жёсткой тонкой кисточкой, и повторите манипуляции с резиновой грушей. Удаление загрязнений из главных топливных жиклёров проводится под воздействием сжатого воздуха. Если компрессорной установки нет в наличии, можно воспользоваться обычным насосом. При слишком сильном засорении жиклёра прочистка выполняется при помощи тонкой медной проволоки. Из этого небольшого руководства вы смогли узнать, как почистить карбюратор и теперь можно приступать непосредственно к выполнению регулировочных процедур.

Чистый карбюратор ВАЗ-21099

Очистив агрегат от грязи, можно приступить к его регулировке

Как настроить карбюратор ВАЗ-2109 и 21099 в условиях гаража

Согласно рекомендациям специалистов, регулировка карбюратора ВАЗ-21099 должна начинаться с поплавковой камеры. С помощью этой процедуры удаётся провести проверку и установить оптимальный уровень топлива. Настраивать необходимо, поэтапно выполняя приведённые ниже действия:

  1. Запустите двигатель и после 2–3-минутной работы заглушите;
  2. После того как был снят воздушный фильтр и отсоединён топливный шланг, демонтируйте крышку карбюратора (для этого нужно отвернуть пять болтов). Положите крышку на чистую поверхность поплавками вверх, соблюдая осторожность;

Дополнительно можно проверить, как расположены кромки поплавков относительно привалочной поверхности крышки и если они не параллельны, отрегулировать, воздействуя на кронштейны поплавков.

Как отрегулировать привод заслонки дросселя

Прежде чем приступить к регулировке самой заслонки, следует проверить степень натяжения троса. Если окажется, что трос провисает или его натяжение слишком сильное, то настройка карбюратора ВАЗ-21099 предполагает начало регулировки привода таким образом, чтобы не допустить полного закрытия заслонки. Для этого воспользуйтесь ключом на «13» и подожмите гайку наконечника на оболочке троса. Далее, таким же ключом нужно постепенно ослабить контргайку.

Регулировка троса дроссельной заслонки

1 – колпачок; 2 – контргайка; 3 – гайка троса

Теперь можно установить оптимальное расстояние между карбюратором и наконечником гайки. При этом следует учесть, что в свободном положении педали акселератора заслонка должна быть полностью закрытой. Осталось только зажать гайку и настройку можно считать завершённой.

Как выполнить регулировку привода воздушной заслонки

Сначала проверке подлежит свободный ход тяги — для этого потребуется выполнить демонтаж крышки воздушного фильтра. Настройки привода можно считать корректными только в том случае, если в «утопленном» положении его ручки происходит полное открытие воздушной заслонки. При обнаружении отклонений от нормы ознакомьтесь с инструкцией, как настроить карбюратор на ВАЗ-2109, выполнив ряд регулировочных манипуляций.

Дроссельная заслонка ВАЗ-2109

Регулировка дроссельной заслонки – важная часть процедуры настройки карбюратора

Процесс настройки привода выглядит так:

  1. Ослабьте болт, при помощи которого тяга крепится к рычагу. После этого нужно утопить ручку привода и полностью открыть воздушную заслонку, воздействуя на её рычаг;
  2. Воспользовавшись пассатижами, вытяните трос из оболочки и зажмите фиксирующий болт;
  3. Далее, нужно проверить, как закрывается заслонка при вытянутом положении ручки её привода. Закрытие должно происходить до конца, в противном случае придётся повторить регулировочные операции.
  4. Настройку следует производить до тех пор, пока не добьётесь полного открытия и закрытия заслонки в крайних положениях ручки привода. Следите, чтобы рычаг ни в одной из позиций не контактировал с рубашкой троса.

Итак, на этом этапе вы узнали, как отрегулировать карбюратор на ВАЗ-2109 посредством установки оптимального рабочего положения его дроссельной и воздушной заслонок. Теперь перейдём к регулировке пускового устройства и холостого хода.

Самостоятельная регулировка пускового устройства

Наиболее точная настройка пускового устройства посредством установки значений пусковых зазоров требует снятия карбюратор с машины. Но прежде нужно удостовериться в целостности диафрагмы пускового устройства. Для этого, вывернув четыре болта, снимите крышку и проведите осмотр диафрагмы. Если она пригодна к дальнейшей эксплуатации, можно дальше выполнять регулировку, в противном случае деталь придётся заменить.

Ниже приведён список поочерёдно выполняемых операций, в котором описано, как отрегулировать карбюратор ВАЗ-21099 путём настройки пускового устройства:

  1. Вначале нужно закрыть воздушную заслонку, повернув её рычаг;
  2. Используя отвёртку, утопите шток пускового устройства;
  3. Зазор, образовавшийся между стенкой камеры и заслонкой, нужно замерить, после чего, сравнить его значение с тарировочными данными (указываются производителем индивидуально для каждой модели карбюратора и автомобиля);
  4. Если полученные данные не соответствуют номиналу, следует провести регулировку. Контргайку, которая расположена на корпусе ускорительного насоса, следует ослабить и поворачивать отвёрткой регулировочный винт до тех пор, пока не будет установлен необходимый зазор;
  5. Теперь, закрыв воздушную заслонку, необходимо провести замеры зазора дроссельной заслонки первой камеры. Полученные данные сверьте с тарировочной таблицей. Если потребуется, установите нужное значение зазора поворотом регулировочного винта заслонки.

Вполне вероятно, на этом этапе настройка карбюратора ВАЗ-2109 может быть завершена. Если же вам нужно отрегулировать холостой ход или добиться снижения расхода топлива, ниже вы сможете ознакомиться с соответствующим руководством.

Как настроить холостой ход своими руками

Регулировка холостого хода является завершающим этапом инструкции о том, как настроить карбюратор на ВАЗ-21099 и проводится при прогретом двигателе и включенных потребителях тока (обогреватель, вентилятор или фары). В процессе настройки придерживайтесь очерёдности описанных ниже операций:

  1. Заглушите двигатель и заверните до упора винт качества, после чего отверните его на три оборота;
  2. Запустите двигатель, откройте воздушную заслонку и при включённых потребителях тока при помощи винта количества установите количество оборотов коленвала в пределах 750–800 в минуту;
  3. Поворотом винта качества доведите обороты до максимального значения, после чего, винтом количества установите 900 об/мин;
  4. Далее, при помощи винта количества следует уменьшение до 800 об/мин. Продолжайте его закручивать до момента, когда двигатель начнёт работать неустойчиво. После этого выверните винт на 0,5–1 оборота;
  5. Теперь, манипулируя винтом количества, необходимо установить оптимальные значения оборотов, которые для зимнего периода составляют 900–1000 об/мин, а для летнего — 800–900 об/мин.

Если вы всё сделали правильно, в таком случае отрегулированный карбюратор обеспечивает устойчивую работу силового агрегата в диапазоне оборотов, рекомендованных производителем. При этом важно, чтобы расход топлива был минимальным и только такая настройка на ВАЗ-2109 считается верной.

На карбюратор, устанавливаемый на ВАЗ-21099, возлагается ответственность за процесс смешивания бензина и воздуха в точных пропорциях. В качестве инструментов контроля используются топливные жиклёры, производительность которых зависит от того, какую длину и диаметр имеют их пропускные отверстия. Используя жиклёры с разными характеристиками, можно корректировать насыщенность рабочей смеси. Поэтому, если всегда хотели узнать, как уменьшить расход топлива ВАЗ-2109 карбюратор, готовы поэкспериментировать с собственным автомобилем и настроить карбюратор собственноручно, запаситесь разными жиклёрами и воспользуйтесь этой статьёй, как руководством.

Делаем ремонт ваз карбюратора 21099 как бывалые автомеханики

С выходом на рынок переднеприводного автомобиля ВАЗ широкое применение получили карбюраторы Солекс. Несмотря на то, что это надежные устройства на автомобиле ВАЗ 21099 карбюратор ремонт периодически требует.

Расположение карбюратора в автомобиле ВАЗ 21099

Расположение карбюратора в автомобиле ВАЗ 21099

Устройство карбюратора и принцип работы

На фото представлен общий вид карбюратора с указанием основных узлов.

Внешний вид карбюратора автомобиля ВАЗ 21099(1)

Внешний вид карбюратора автомобиля ВАЗ 21099(1)

Внешний вид карбюратора автомобиля ВАЗ 21099(2)

Внешний вид карбюратора автомобиля ВАЗ 21099(2)

Детали и узлы внешнего обвеса карбюратора:

  • 1 – блок выполняющий подогрев дроссельной заслонки.
  • 2 – штуцер, через который происходит вентиляция картера двигателя.
  • 3 – крышка насоса ускорительного.
  • 4 – электромагнитный клапан.
  • 5 – крышка устройства
  • 6 – шпилька, крепящая воздушный фильтр.
  • 7 – рычаг, управляющий воздушной заслонкой.
  • 8 – крышка, предохраняющая пусковое устройство.
  • 9 – сектор, где расположен рычаг привода заслонок дросселя.
  • 10 – разъем датчика ЭПХХ.
  • 11 – винт для регулировки величину смеси при холостом ходе.
  • 12 – крышка для защиты экономайзера.
  • 13 – корпус устройства.
  • 14 – штуцер, через который подается топливо.
  • 15 – штуцер для отвода топлива.
  • 16 – винт (по стрелке) регулирующий состав смеси при холостом ходе.
  • 17 – штуцер, через который подается к вакуумному регулятору зажигания разрежения.

Принцип работы

  • Через игольчатый клапан и сетчатый фильтр в поплавковую камеру карбюратора подается топливо, уровень которого поддерживается игольчатым клапаном. Оттуда топливо поступает посредством главных топливных жиклеров в эмульсионные колодцы.
    Здесь оно смешивается с воздухом, который поступает через главные воздушные жиклеры. Полученная эмульсия поступает в диффузоры карбюратора.
  • Из эмульсионного колодца топливо отбирает система холостого хода, далее оно проходит через жиклеры этой системы, смешивается с воздухом, поступающим от воздушного жиклера и широкой части диффузора. Полученная эмульсия поступает через отверстие под дроссельную заслонку.
  • Через впускной коллектор смесь, приготовленная в карбюраторе, попадает в цилиндры мотора автомобиля.

Регулировка карбюратора

Совет: При выполнении работ своими руками нельзя пользоваться открытым огнем и курить.

Регулировка уровня топлива в поплавковой камере

Наиболее сложной и важной регулировочной работой в карбюраторе является регулирование в поплавковой камере уровня топлива. Перед началом работы отсоединяется «- » клемма аккумуляторной батареи, снимается воздушный фильтр.
Для точной и правильной регулировки устройства лучше всего изготовить шаблон, который устанавливается на крышку карбюратора. Крышка располагается в горизонтальном положении поплавками вверх.
Если зазор по контуру между шаблоном и поплавками больше одного миллиметра, то необходимо выполнить регулировку его с помощью подгибания язычка и рычагами поплавков.
Порядок выполнения работ:

  • Снимается крышка карбюратора.
  • Вымеряется зазор между прокладкой и выступами, расположенными на нижней части поплавков. Он должен быть одинаковым у двух поплавков, а его значение не должно превышать одного миллиметра.
  • Если зазоры разные или больше допустимого значения, а разъемы пресс-формы относительно крышки карбюратора не параллельны, необходимо выполнить их регулировку, подогнув поплавки и язычок, упирающийся в хвостовик клапана.
  • Визуально проверяется уровень топлива. Крышка устанавливается и закрепляется на карбюраторе, подсоединяются шланги подачи и слива топлива, заводится двигатель автомобиля ВАЗ 21099.
    Одну-две минуты двигатель работает на холостом ходу, затем он глушится, отсоединяются шланги, снимается крышка. Измеряется расстояние между плоскостью корпуса и уровнем топлива.
    Оно должно быть 25,5 миллиметра. При отклонении регулировка повторяется.

Регулировка привода заслонки воздуха

Порядок выполнения работ:

  • Ослабляется болт, соединяющий тягу с рычагом привода заслонки для воздуха.
  • Рычаг проворачивается до полного открытия воздушной заслонки.
  • На приборной панели полностью утапливается ручка привода заслонки для воздуха.

Утопленная ручка привода заслонки для воздуха на приборной панели

Утопленная ручка привода заслонки для воздуха на приборной панели

  • Вытягивается полностью тяга и затягивается болт крепящий тягу с рычагом привода заслонки для воздуха.
  • Вытягивается ручка привода заслонки для воздуха до упора, что должно обеспечить закрытие заслонки.

Воздушная заслонка полностью закрыта

Воздушная заслонка полностью закрыта

  • Если этого нет, необходимо оболочку тяги отсоединить, и перемещая ее добиться, чтобы дроссельная заслонка полностью закрылась и зафиксировать ее болтом.

Регулировка привода заслонки дросселя

Если гайка позиции 1 заворачивается – заслонка открывается, гайка позиции 2 заворачивается – заслонка закрывается.

Регулировка привода заслонки дросселя

Регулировка привода заслонки дросселя

  • До упора нажимается педаль акселератора. В этом случае полностью открывается заслонка первой камеры дросселя.
    Определяется это перемещением в крайнее положение сектора управления заслонками дросселя.
  • Педаль акселератора отпускается, тогда должна закрыться заслонка дросселя первой камеры, а сектор управления заслонками дросселя должен до упора переместиться в другую сторону. Если этого нет, необходимо отрегулировать привод.
  • Ослабляется одна гайка, другая заворачивается до тех пор, пока заслонка дросселя будет полностью открываться и закрываться. Затягивается гайка, которая раньше была ослаблена.

Подробнее регулировку карбюратора можно увидеть на видео.

Ремонт карбюратора автомобиля ВАЗ 21099

Под ремонтом карбюратора на автомобиле ВАЗ 21099 подразумеваются работы, которые заключают в себе чистку основных систем и замену элементов, вышедших из строя. Необходимо приобрести ремонтный комплект для карбюратора, установленного в машине ВАЗ 21099.
Сюда входят: жиклеры, прокладки для уплотнения, пусковое устройство, ускорительный насос.

Совет: Если нет необходимости воздушную и дроссельную заслонки лучше не снимать, некачественная установка в дальнейшем может, во время работы, привести к их заеданию.

Порядок разборки карбюратора

На автомобиле ВАЗ 21099 ремонт карбюратора начинается с его разборки:

  • Из карбюратора выкручивается электромагнитный клапан и извлекается топливный жиклер из его корпуса.
  • Снимается крышка карбюратора и аккуратно, не повредив поплавок, откладывается в сторону.
  • Снимается поплавок. С помощью шила выдавливается фиксирующая его ось, и деталь свободно снимается.

Вынимается ось и снимается поплавок

Вынимается ось и снимается поплавок

  • Удаляется уплотнительная прокладка.
  • Отворачивается топливный клапан.
  • Снимается крышка пускового устройства и извлекается диафрагма.
  • Отворачивается с боку крышки топливный фильтр.
  • При необходимости снимается сектор привода дроссельными заслонками. Для этого отворачивается гайка крепления, вынимается шарик с пружиной и удаляется рычаг.
  • Аккуратно поддеваются отверткой и вытаскиваются распылители ускорительного насоса.
  • Разбирается ускорительный насос, снимаются пружина и диафрагма.

Удаленные из карбюратора пружина и диафрагма (по стрелкам)

Удаленные из карбюратора пружина и диафрагма (по стрелкам)

  • Аналогично разбирается экономайзер мощностных режимов. Если под крышкой устройства установлена пластмассовая заглушка, она просто удаляется.
  • Выкручиваются эмульсионные трубки. Корпус карбюратора переворачивается, и вытряхиваются, предварительно выкрученные, основные топливные жиклеры.
  • Снимается провод датчика винта, регулирующего количество смеси.

Устранение неисправностей

При выполнении всех работ самостоятельно цена ремонта карбюратора ВАЗ 21 099 будет значительно ниже, чем такую же работу выполнит специалист. В справочниках по ремонту автомобилей существует инструкция, облегчающая проведение ремонта в домашних условиях.
Итак:

  • Промывается в ацетоне и продувается сжатым воздухом топливный жиклер.
  • Меняется на новую уплотнительная прокладка, в случае ее повреждения.
  • Следует обратить внимание на плоскости соединения корпуса с крышкой. Если отпечатки от соединения деталей не сплошные, это указывает на износ привалочной поверхности.
    В этом случае нужно притереть плоскость корпуса или крышки.
  • Проверяется работа топливного клапана. Игла его входит без заедания, нельзя допустить большого поперечного люфта.
    По своей оси легко должен перемещаться демпфирующий шарик. Если такие неисправности выявлены топливный клапан подлежит замене.
  • Проверяется работа пускового устройства. Нельзя допустить механических повреждений диафрагмы, а материал, из которого она изготовлена, не должен потерять эластичность.
    Пружина должна быть не сильно вытянута.
  • Отмачивается в ацетоне, продувается сжатым воздухом топливный фильтр.
  • Осматриваются уплотнения распылителей, при необходимости их нужно заменить. Распылители можно помыть в ацетоне, продуть сжатым воздухом и установить обратно.
  • Крышка насоса промывается ацетоном.

Карбюратор ВАЗ 21099 ремонт завершен, сборка осуществляется в последовательности обратной разборке.

Как отрегулировать карбюратор на ВАЗ 2109

Двигатель в автомобилях советского времени работает эффективно, если карбюраторный узел четко справляется со своими функциями. Карбюратор является своеобразным помощником в работе движка. Основная роль карбюратора – смешивать топливный материал с воздухом и доставлять полученное вещество в мотор.

Работоспособность двигателя зависит от регулировки карбюратора. Первое, на что следует обратить внимание при неисправностях двигателя – целостность деталей карбюратора.

Для автомобилей Волжского автозавода был сконструирован карбюратор ВАЗ 2109 по типу Solex. Серия помогает экономить топливо и наращивать динамические показатели авто моделей ВАЗ 2108-09.

Регулировка карбюратора ВАЗ 2109 требуется в том случае, если транспортное средство плохо разгоняется и подергивается. Прежде чем приступить к процессу корректировки, следует изучить раздел о том, как устроен механизм в целом.

Карбюратор ВАЗ 2109 – как устроен

Солексы имеют двухсекционный корпус – площадку для движка и верхнюю панель закрывания. Карбюраторный узел эмульсионного типа, когда в результате смешивания воздуха и топлива образуется эмульсия. Подобный тип КУ считается распространенным в ТС.

Для оптимальной работы на разных передачах (в т.ч. и на холостом ходу) в карбюраторах ВАЗ 2109 функционирует несколько системных блоков.

  • Основная система – главная дозирующая – состоит из эмульсионных шлангов, диффузоров и жиклеров для подачи воздушной массы. Обе камеры КУ оснащены деталями главной дозирующей системы;
  • Система холостого хода регулирует добавление топливной жидкости и отвечает за экономичность ее потребления;
  • Система для перехода с первой секции на вторую необходима во время открытия крышки второй камеры. Благодаря этой системе можно избежать дергающихся движений механизмов;
  • В период резкого набора скорости ТС работает система насоса-ускорителя. Наличие подобного устройства способствует плавному набору скорости;
  • За обогащение топлива отвечает система экономайзера;
  • Система пускового устройства помогает заводить двигатель даже при низких температурах в условиях холода;
  • Также в авто существует система поплавковой камеры. Ее роль заключается в контроле необходимого уровня топливной смеси.

Принцип работы карбюратора основан на принципе Бернулли (из школьной физики). Согласно данному утверждению, скорость воздушной массы и жидкого вещества растет в узком шланге, а давление на его стенки уменьшается. Дроссельная заслонка регулирует объем воздуха, попадающий в механизм.

У каждого автовладельца с подобным КУ есть специальная книга-инструкция, с помощью которой можно провести ремонт ВАЗ 2109.

Основные неисправности

Автомобиль при неисправностях начинает вести себя неестественно, опытные владельцы подмечают каждый шорох или рывок. Для того, чтобы понять, что неисправен именно карбюратор, необходимо ознакомиться с первыми симптомами повреждений.

  1. Из выхлопной трубы идет черный дым, сопровождаемый “выстрелами”. Двигатель при этом заводится не с первого раза.
  2. Холостые обороты ТС растут или неустойчивы. в больших количествах.
  3. Приемистость моторного механизма заметно снижается.

У подобных симптомов поведения авто есть причины, которые кроются в повреждениях определенных частей КУ:

  • Забились примесями жиклеры;
  • Перестал работать электромагнитный клапан;
  • Диафрагма насоса-ускорителя порвалась и пришла в негодность;
  • Попадают воздушные массы в корпус;
  • Распылитель ускорительного насоса забился грязными примесями;
  • Винтовые болты холостого хода расстроены.

Исправная деятельность элементов зависит от уровня топлива бензина в камере и оборотов двигателя на ХХ. Именно они нуждаются в настройке во время ремонта автомобиля.

Однако часто бывает, что причина не в карбюраторе, а в самом двигателе. Прежде чем снимать КУ, убедитесь, что другие механизмы исправно работают.

Регулировка (поэтапно)

Проблема ремонта и регулировки карбюратора состоит в том, что процесс требуется проводить в условиях чистоты и максимальной аккуратности. КУ может барахлить даже из-за мелкой соринки в трубках. Тем не менее настроить КУ автовладельцы могут самостоятельно.

Что понадобится

Процесс регулировки не предполагает снятие карбюратора, все проводится “наживую”. Для работы понадобится ровный стол и чистый кусок светлой ткани. Тканью покрываем столик и устанавливаем рядом с капотом авто.
На столе раскладываем необходимые инструменты: ключи, пассатижи, крестовую отвертку, плоскую отвертку, линейку.

Пылесос и автомобильный компрессор для обдува также могут понадобиться. Книга по ремонту ВАЗ 2109 с описанием составных частей КУ, чтобы смотреть туда при необходимости.

Ниже опишем процесс регулировки уровня топлива в поплавковой камере и настройку холостого хода поэтапно.

Регулировка уровня топливной жидкости в поплавковой камере

Об экономии топлива не следует и говорить, если уровень бензина выше или ниже нормы. Чтобы вернуться к нормальному расходу, необходимо провести ряд манипуляций:

  1. Открутив гайку и открыв фиксаторы, снять крышку корпуса фильтрующего механизма и вытащить фильтр.
  2. Открепить провод ЭМГ и шланги, подходящие к карбюратору.
  3. Ослабить 5 винтов крышки КУ и снять ее.
  4. Опустить на дно камер КУ линейку для определения уровня жидкости. Если измерения составили 25-26 мм, значит, все в норме и регулировка не нужна. Если выше или ниже нормы, проводим дальнейшие манипуляции.
  5. Снятую крышку перевернуть поплавками вверх и кладем на столик.
  6. Отрегулировать поплавки с помощью подкручивания креплений.
  7. Необходимо соблюдать важные правила настройки поплавков. Они должны быть установлены параллельно относительно друг друга и вертикально без искажений.
  8. Замерить зазор между поплавками и прокладкой, он должен составлять 2 мм. В противном случае подогнуть язычок, который действует на опорную иглу.
  9. Последний этап. Выявить рабочий ход поплавков. Если поднять поплавки до конца вверх, расстояние не должно быть больше 15 мм. Следует добиться подобной величины путем подгибания язычков.

Настройка холостого хода

При неисправностях подобного рода двигатель с перебоями работает на низких оборотах. Процедуру также можно провести своими силами:

  1. Прогреть двигатель, затем заглушить и дать ему остыть.
  2. Снять фильтрационную часть КУ и выкрутить клапан ЭМГ.
  3. Включить двигатель.
  4. Рукой заткнуть канал холостого хода и несколько раз прогазовать таким образом.
  5. Выключить двигатель
  6. Продуть ЭМГ компрессором, очистив его от пылинок и сора.
  7. Установить все детали на место.
  8. Провести последнюю манипуляцию по контролю качества работы. Для этого необходимо вновь запустить движок. Если холостой ход стал работать в обычном режиме, значит, регулировка прошла успешно.

Более точную корректировку можно провести с помощью специального оборудования – анализатора газового вещества. С его помощью можно добиться не только качественной настройки механизмов, но и добиться большей экологичности транспортного средства. Однако такой агрегат встречается редко.

Провести регулировку можно и без этого прибора, действуя по инструкции. Тюнинг КУ зависит от аккуратности и внимательности автовладельца к агрегату.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
