Регулирование зазоров в клапанах и механизме декомпрессора

Регулирование зазоров в клапанах и механизме декомпрессора

Снимите колпаки с головок цилиндров. Подтяните гайки крепления стоек валиков коромысел, момент 155.. 195 Н-м (16. 20 кгс.м).

Снимите крышку смотрового люка на кожухе маховика. Установите рычаг декомпрессора

в положение ПУСК. Введите шестерню механизма включения пускового двигателя в зацепление с венцом маховика дизеля. Включите передачу редуктора пускового двигателя. Поверните механизмом проворачивания коленчатый вал дизеля и установите поршень первого цилиндра в в.м.т. в конце такта сжатия, совместив метку ВМТ1-4Ц с указателем на кожухе маховика. Если дизель установлен на тракторе, для установки поршней в в.м.т. снимите переднюю среднюю панель пола кабины, крышку люка кожуха муфты сцепления и, проворачивая коленчатый вал, совместите метку ВМТ1-4Ц на торце маховика с указателем на кожухе муфты сцепления. Установите рычаг декомпрессора в верхнее РАБОЧЕЕ положение. Оба клапана первого цилиндра, при положении поршня в в.м.т. в конце такта сжатия, должны быть закрыты (коромысла клапанов должны свободно прокачиваться на валиках).

Регулирование зазоров в клапанах и механизме декомпрессора

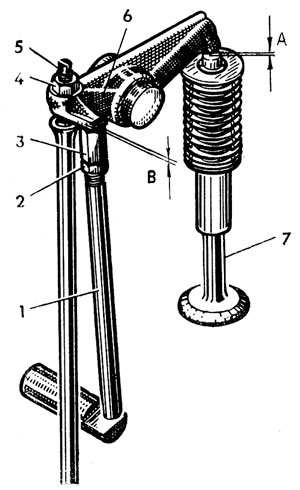

Отрегулируйте в клапанах первого цилиндра с помощью щупа зазор А (рис. 54) между коромыслом 6 и стержнем клапана 7, ослабив контргайку’ 4 и вращая регулировочный винт 5. Зазор должен быть 0,25. 0,33 мм для обоих клапанов. После регулирования затяните контргайку и вновь проверьте зазор.

Отрегулируйте, не изменяя положения коленчатого вала, зазор В между хвостовиком коромысла и штангой декомпрессора первого цилиндра, ослабьте контргайку 2 и вращайте наконечник 3 относительно штанги 1 декомпрессора. Зазор должен быть не менее 0,5 мм. При установке рычага декомпрессора в положение ПУСК; клапан должен открываться на 0,7. 2,5 мм. После регулирования застопорите наконечник контргайкой и вновь проверьте зазор и величину открытия клапана (ход клапана). Если величину открытия клапана проверить невозможно, «установите рычаг декомпрессора в положение ПУСК и поднимите ломиком короткое плечо коромысла до упора клапана в поршень (поршень находится в в.м.т.). Зазор между хвостовиком коромысла и наконечником штанги декомпрессора должен быть не менее 0,3 мм. Отрегулируйте зазор в клапанах и механизме декомпрессора остальных цилиндров в порядке их работы (1—3—4—2), поворачивая каждый раз коленчатый вал дизеля на пол-оборота.

В необходимых случаях (например, при недостаточном открытии клапанов при декомпрессии) регулируйте величину открытия клапанов изменением длины тяги 5

Максимальная величина открытия клапанов при декомпрессии должна быть не более 2,5 м для всех четырех цилиндров дизеля. Зазор В (см. рис. 54) в верхнем РАБОЧЕМ положении рычага декомпрессора должен быть не менее 0,5 мм.

Оперативно и компетентно проконсультируем по всей имеющейся базе запчастей Т-170, Т-130, Д-160, Д-180, ДЗ-98, ОБ10.

Сцепление трактора Т-130

Основными неисправностями муфты сцепления являются износы фрикционных накладок, зубьев ведущих дисков и зубчатого барабана, боковых поверхностей шлицев зубчатого барабана, муфты и карданного вала.

Снятие и разборка сцепления Т-130

Снимают кожух вентилятора-пылеотделителя и колпак с крыши кабины. Пропускают трос подъемного устройства в кабину через люк в крыше.

Снятие фланца с нажимным диском и муфтой включения сцепления бульдозера Т-130

Снимают переднюю среднюю панель пола кабины и крышку люка верхнего кожуха муфты сцепления. Вывертывают болт крепления хомута трубы подвода масла из нижней половины кожуха муфты сцепления.

Вывертывают болты крепления нижней половины кожуха и снимают кожух. Вывернув штуцер крепления сливной трубы к сервомеханизму и сдвинув трубу, ввертывают штуцер на свое место до упора.

Это предохранит поршень сервомеханизма от опускания в нерабочее положение и заклинивания при снятии с него нагрузки.

Рис.1. Муфта сцепления Т-130

Отсоединяют рукав подвода смазочного материала от пальца 15 (рис. 1) и тягу сервомеханизма от рычага 27, перемещающего муфту включения.

Отсоединяют муфту 25 от фланца 19 верхнего вала коробки передач. Отвертывают болты 16 крепления крышки 22 тормозка (17).

Передвинув карданный вал 23 вместе с муфтой 25 вперед по ходу трактора и сдвинув, придерживая тормозок Т-130, муфту 25 к фланцу верхнего вала коробки передач, снимают и опускают муфту.

Ввертывают в нажимной диск через отверстия фланца стяжные технологические болты М12Х35, чем снимается нагрузка с регулировочных болтов.

Из кабины через люк в верхней половине кожуха муфты сцепления опускают трос и стропят муфту за цилиндрическую поверхность ползуна муфты включения.

Читайте так же:
Мотоцикл десна 200 регулировка карбюратора

Масса муфты — 90 кг. Трос должен быть закреплен в кабине трактора или надежно удерживаться подъемником.

Расстопорив болты 28 крепления фланца к маховику, вывертывают их, проворачивая маховик.

Сдвинув фланец с нажимным диском и муфтой сцепления в сторону коробки передач, снимают его вместе с карданным валом 23 с трактора, опустив вниз.

Вынимают из фланца карданный вал с крышкой 22 тормозка и резиновым кольцом 21.

Снятие ведомых деталей муфты сцепления трактора Т-130

Расстопорив, отвертывают болты крепления отражателя 2 и крышки 3 муфты карданного вала. Снимают отражатель, крышку, уплотнительное кольцо 4 и уплотнительную прокладку крышки 3.

Снимают муфту 5 карданного вала, два ведомых 9 и ведущий 8 диски. Расстопорив гайку 6 крепления зубчатого барабана 7 и, отвернув ее торцовым ключом, снимают пластину и стопорную шайбу гайки.

Спрессовывают зубчатый барабан съемником вместе с подшипниками, распорной втулкой и пружиной.

Разборка фланца с нажимным диском и муфты

Разборку проводят при ввернутых технологических болтах М12Х35 для
сснятия нагрузки от пружин с регулировочных болтов 2 (рис. 2).

Рис.2. Фланец в сборе с нажимным диском и муфтой включения сцепления бульдозера Т-130

Расшплинтовывают гайки 8 крепления рычагов 10 и, свернув гайки с регулировочных болтов, снимают призмы 7. Расшплинтовывают и отвертывают гайки с пальцев 6.

Вынув пальцы из отверстий опор 4, снимают рычаги 10 и ролики 5. Снимают с фланца 3 муфту в сборе с рычагом. Извлекают из канавки фланца уплотнительное кольцо 16.

При последующей разборке сжимают прессом усилием 20 кН пружины фланца и вывертывают технологические болты из нажимного диска сцепления.

Сняв усилие пресса, разъединяют фланец с нажимным диском. Снимают подпятники 26, пружины 23 и 24 и стаканы 25 пружин.

Расстопорив, вывертывают верхний палец 12 крепления рычага 20 и нижний палец 21, снимают рычаг с муфты. Вывертывают болты крепления крышки 13 к корпусу 11 подшипника, снимают крышку со штифтов.

Снимают пружинное кольцо, высвободив его из отверстия гайки 17 и ползуна 29.

Отвертывают гайку 17 специальным ключом, вставив его в два отверстия на торце гайки. Снимают с гайки уплотнительные кольца.

Снимают корпус подшипника с ползуна с помощью съемника. Снимают с ползуна уплотнительные кольца 15. Выпрессовывают шарикоподшипник из корпуса подшипника.

Разборка зубчатого барабана — Вынимают из внутренних канавок зубчатого барабана 7 стопорные пружинные кольца (см. рис. 1) и выпрессовывают два шарикоподшипника вместе с распорной втулкой и пружиной.

Сборка и установка сцепления Т-130

При сборке муфты сцепления трактора Т-130 необходимо соблюдать следующие требования:

— накладка сцепления тормозка (17) (см, рис. 1) должна быть прочно приклеена клеем. Отслоение накладок не допускается;

— секторы трения ведомого диска (9) при замене подбирать с колебанием по толщине не более 0,1 мм;

— отклонение от плоскостности поверхностей трения ведомого диска 9 допускается не более 0,3 мм под равномерно распределенной нагрузкой 150 Н. Допускается рихтовка диска;

— отклонение от плоскостности поверхностей трения ведущего диска 8 допускается не более 0,15 мм;

— разность по массе рычагов 14 допускается не более 0,01 кг;

— колебание по нагрузке пружин муфты допускается не более 20 Н;

— отклонение от плоскостности поверхности трения нажимного диска 11 допускается не более 0,15 мм.

Сборка муфты сцепления бульдозера Т-130 с рычагом

Завернув три пальца 28 (см. рис. 2) в ползун 29, раскернивают каждый в трех местах, сопряженных с резьбой.

Запрессовав в корпус 11 подшипника две втулки 14, устанавливают уплотнительные кольца с заглушками. Заполняют полость шарикоподшипника 18 смазкой и запрессовывают его в корпус 11 подшипника.

Наружное кольцо подшипника упорным (широким) торцом должно быть обращено к днищу корпуса подшипника. На тракторах более поздних выпусков применяется радиальный шарикоподшипник 18.

Надевают на ползун 29 упорное кольцо 27. Устанавливают в канавку два уплотнительных чугунных кольца 15. Разрезы колец располагают на 180° относительно друг друга.

Собирают корпус 11 подшипника с крышкой 13, предварительно установив между ними прокладку 19. Ввертывают в крышку со стороны корпуса болты, не затягивая их.

Совместив отверстия под штифты в корпусе и крышке, запрессовывают со стороны корпуса подшипника Т-130 два штифта. Затягивают окончательно болты.

Момент затяжки болтов 20 . 30 Нм. Надевают на ползун разъемное кольцо-оправку для сжатия уплотнительных колец. Напрессовывают корпус подшипника в сборе с крышкой на ползун 29 до упора подшипника в бурт ползуна. Удаляют кольцо-оправку.

Читайте так же:
Как можно отрегулировать механический инжектор

Устанавливают в канавку круглой гайки 17 два уплотнительных кольца, разрезы которых повернуты на 180° относительно друг друга. Навертывают гайку 17 на резьбовой конец ползуна 29, поочередно сжимая и заправляя уплотнительные кольца в отверстие крышки.

Затягивают гайку специальным ключом, используя два отверстия на торце; момент затяжки 90 . 320 Нм. Стопорят гайку пружинным кольцом, усик которого вводят в совмещенные отверстия на гайке и ползуне.

Корпус подшипника сцепления должен после сборки вращаться свободно, без заеданий. Устанавливают на корпус 11 подшипника рычаг 20 седлом шаровой гайки в сторону маховика.

Закрепляют рычаг пальцами 12 и 21 со стопорными пластинами; момент затяжки пальцев 320 . 400 Нм. Отгибают концы пластин на грани пальцев, так чтобы одно радиальное отверстие в головке верхнего пальца 12 не было закрыто концом стопорной пластины.

Сборка фланца с нажимным диском и муфтой включения сцепления бульдозера Т-130

Установив в отверстия нажимного диска (см. рис. 2) регулировочные болты 2, укладывают диск гнездами под пружины вверх. Укладывают в гнезда подпятники 26 пружин, пружины 23 и 24, на пружины устанавливают стаканы 25.

Установив фланец 5 на пружины, совмещают отверстия фланца с регулировочными болтами и стаканами пружин.

Сжимают прессом усилием 20 кН пружины и ввертывают в нажимной диск 1 со стороны фланца три технологических стяжных болта М12Х35 для удержания пружин. Снимают фланец с пресса.

Устанавливают в канавку фланца 3 уплотнительные кольцо 16. Заполнив смазкой полость А ползуна муфты сцепления, надевают ее на фланец вместе с рычагом.

Палец 22 фланца должен войти в отверстие ползуна. Установив в паз опоры 4 ролик 5 и надев на регулировочный болт рычаг 10, закрепляют рычаг на опоре пальцем 6 с гайкой и зашплинтовывают гайку.

Аналогично устанавливают остальные рычаги. Установив на регулировочные болты 2 призмы 7, навертывают гайки 8 и зашплинтовывают шплинтами 9.

Установка ведомых деталей муфты сцепления Т-130

Напрессовывают зубчатый барабан 7 (см. рис. 1) в сборе с подшипниками на цапфу коленчатого вала до упора. Устанавливают шайбу, стопорную пластину, завертывают гайку 6 торцовым ключом и стопорят, отогнув края пластины на грани гайки.

Устанавливают на наружные шлицы зубчатого барабана ведомый диск 9, а на сухари 10 маховика — ведущий диск 5. Ставят второй ведомый диск 9 на шлицы барабана 7.

Ступицы ведомых дисков должны быть обращены в сторону нажимного диска. Устанавливают на внутренние шлицы зубчатого барабана муфту (5) карданного вала, предварительно смазав шлицы смазкой, заполняют смазочным материалом полость А муфты.

Установив уплотнительное кольцо 4, прокладку, крышку 3 и отражатель 2, закрепляют муфту 5 карданного вала болтами со стопорными пластинами. Болты стопорят, отогнув пластины на грани головок болтов.

Установка тормозка Т-130 и фланца с нажимным диском

Смазывают шлицы карданного вала смазкой. Надевают на карданный вал 23 крышку 22 тормозка Т-130 с резиновым уплотнительным кольцом 21 и вставляют вал в отверстие фланца.

Застропив фланец за ползун муфты, заводят его в выточку маховика 1. При этом сухари 10 маховика должны войти в пазы нажимного диска 11, а шлицевый конец карданного вала — в муфту 5 вала.

Прикрепляют фланец, поворачивая маховик, болтами 28 со стопорными пластинами под каждой парой болтов к маховику. Болты стопорят, отогнув концы пластин на грани головок болтов. Вывертывают технологические болты из нажимного диска.

Сдвигают карданный вал 23 вперед по ходу трактора. Смазав прокладку 26 солидолом, приклеивают ее к крышке 22 тормозка. Устанавливают тормозок 17 на карданный вал.

Устанавливают пружинное кольцо 20 во внутреннюю полость муфты. Укладывают в канавку на торцовой поверхности муфты 25 резиновое кольцо 24.

Заполняют полость Г муфты смазкой и устанавливают ее на шлицы карданного вала, а тормозок — на наружные шлицы муфты.

Сдвигают тормозок, карданный вал и муфту 25 к верхнему валу коробки передач. Закрепляют крышку 22 тормозка к муфте, поочередно вворачивая болты 16 с пластинами 18 и пружинными шайбами. Момент затяжки болтов 70 . 90 Нм.

Присоединяют муфту 25 к фланцу 19 верхнего вала коробки передач призонными болтами со стопорными пластинами. Присоединяют штуцером рукав подвода смазочного материала к пальцу 15 рычага включения муфты.

Читайте так же:
Регулировка оборотов дизеля ямз

Стопорят штуцер проволокой, соединяя ее с рукавом. Присоединяют рычаг включения 27 к тяге сервомеханизма с помощью шаровой гайки.

Для установки рычагов 14 в нужное положение отодвигают ползун муфты включения от фланца на размер В = (10 ± 1) мм и навертывают регулировочные гайки до касания рычагов 14 поверхности упорного кольца муфты.

Зазор между рычагами и упорным кольцом в этом положении должен быть Б = 0 . 0,2 мм. Гайки 12 зашплинтовывают проволокой 13.

Устанавливают нижнюю половину кожуха муфты сцепления на кожух маховика и прикрепляют ее болтами к кожуху маховика и верхней половине кожуха муфты сцепления.

Прикрепляют хомут трубы подвода масла к сервомеханизму на нижней половине кожуха. Вывертывают из сливного отверстия сервомеханизма штуцер, временно удерживающий поршень сервомеханизма, и прикрепляют им сливную трубу к сервомеханизму.

Сцепление трактора Т-130М

Рис. 1. Сцепление:

а — обычного трактора, б — болотоходного; 1 — уплотнительное стальное кольцо, 2 — корпус радиально-упорного шарикоподшипника, 3 — отводка, 4 — отгибная шайба (отводки), 5 — наружная нажимная пружина, 6 — внутренняя нажимная пружина, 7 — термоизоляционная прокладка пружин, 8 — нажимной диск, 9 — ведущий диск, 10 — ведомые диски, 11 — ступица ведомого диска, 12 — ограничительный диск, 13 — зубчатая муфта, 14 — ведомый барабан, 15 — разжимная пружина подшипников, 16 — уплотняющая шайба подшипника, 17 — опора, 18 — гайка крепления подшипников, 19 — стопорная шайба, 20 — стопорное кольцо, 21 — распорная втулка, 22 — маслоотражатель, 23 — стакан нажимных пружин, 24 — фрикционные накладки ведомых дисков, 25 — маховик двигателя, 26 — венец маховика, 27 — направляющие пальцы ведущего и нажимного дисков, 28 — опорный диск, 29 — оттяжной пале рычага выключения сцепления, 30 — рычаг выключения, 31 — призма, 32 — гайка шаровая, 33 — отверстия для отвода масла от ведомых дисков, 34 — муфта выключения, 35 — кольцо, 36 — палец рычага муфты выключения, 37 — гайка крепления упорного подшипника муфты выключения, 38 — крышка корпуса подшипника, 39 — фрикционная накладка диска тормозка, 40 — диск тормозка сцепления, 41 — масленка, 42 — ведущий вал коробки передач, 43 — карданный вал, 44 — проставка, 45 — пластина.

Устройство сцепления. С помощью сцепления можно плавно соединять и разъединять двигатель и трансмиссию во время переключения передач и на коротких остановках трактора. На рис. 1, а показано многодисковое сухое постоянно замкнутое сцепление с механическим замыканием дисков трения и комбинированным выключением.

Детали сцепления смонтированы в маховике 25 двигателя, поэтому могут быть установлены и сняты с машины без демонтажа и разбора других деталей и сборочных единиц трактора.

Ведущими частями сцепления являются чугунный маховик 25 двигателя, чугунный ведущий диск 9 и чугунный нажимной диск 8, которые получают вращение от маховика через пальцы 27, а также стальной опорный диск 28, жестко соединенный с маховиком болтами.

На опорном диске на трех равномерно расположенных по окружности опорах, на осях свободно перемещаются тангенциально расположенные три рычага выключения 30, имеющие передаточное отношение 1:7.

Ведомыми частями сцепления служат два стальных диска 10 с фрикционными накладками 24, расположенными на ведомом барабане 14, зубчатая муфта 13 с карданным валом 43 и стальная проставка 44, которая в свою очередь жестко соединена с верхним валом коробки передач 42.

Для выключения сцепления нужно преодолеть усилие пружин, равное 15600 Н (1560 кгс), и разъединить фрикционные диски.

Выключается сцепление следующим образом. Тракторист нажимает на педаль управления, расположенную слева, последняя действует на сервомеханизм, который начинает перемещать стальную отводку 3, и связанный с ней корпус 2 радиального шарикоподшипника назад.

Радиальный шарикоподшипник через шарики и внутреннее кольцо сдвигает назад муфту выключения 34, на конце которой навернута и застопорена проволокой упорная гайка 37. Муфта выключения через специальное кольцо 35 действует на цилиндрические концы трех рычагов 30, которые через призмы 31, корончатые гайки и оттяжные пальцы 29 отодвигают нажимной диск 8 назад. Преодолев усилие пружин, муфта выключения 34, перемещаясь на 15—20 мм и обеспечивая зазор между дисками 3,0 мм, выключает сцепление.

Читайте так же:
Регулировка автомата в теплице

Чтобы оттяжные пальцы не застревали в опорном диске, на осях рычагов 30 установлены упорные кольца.
При дальнейшем движении отводки назад поверхность трения крышки 38 корпуса подшипника соприкасается с фрикционной накладкой 39 тормозка 40, который расположен на шлицах проставки 44. Если дополнительно нажимать на педаль, усилие сжатия корпуса и тормозка увеличивается, и тормозок останавливается вместе с ведущими частями коробки передач, облегчая переключение передач.

Ведомый барабан вращается на двух шариковых подшипниках с одноразовой смазкой. На ведомом барабане на шлицах расположены два ведомых диска, к каждому из которых прикреплено по шесть фрикционных накладок 24 с каждой стороны.

Внутренние полости проставки, карданного вала и зубчатой муфты являются резервуаром для масла.
Уплотнение осуществляется резиновыми кольцами круглого сечения. Для предотвращения попадания масла на поверхности трения служат отражатели 22 и дренажная система отверстий 33 в маховике двигателя и опорном диске.

Цилиндрические трущиеся поверхности опорного диска и муфты выключения смазывают маслом, поступающим из полости подшипника выключения через специальное отверстие. Полость подшипника уплотнена металлическими кольцами 1, а смазка в подшипник поступает через резиновый шланг и сверление в верхнем пальце. Масленка расположена на колонке педали.

На трактор болотной модификации устанавливают измененное сцепление (рис. 1, б). На удлиненном карданном валу 43 на шлицах расположена опора тормозка 40, на которой смонтирован тормозок.

Регулировка сцепления. Регулируют и проверяют работу сцепления, сервомеханизма и блокировочного механизма после установки на трактор сцепления, сервомеханизма и левой колодки педалей (рис. 2).
Рис. 2. Регулировка блокировочного механизма:

1 — нажимной рычаг, 2 — левая колонка педалей, 3 — поперечный валик, 4 — педаль сцепления, 5 — амортизатор, 6 — заглушка, 7 — рычаг, 8, 11 — тяга, 9 — рычаг валика фиксатора, 10 — вилка регулировочная, 12 — опора колонки (устанавливается на болотоходных тракторах), 13 — шток сервомеханизма, 14 — рычаг отводки, 15 — шаровая гайка, 16 — отводка, 17 — гайка.

Выходной (внутренний) рычаг отводки 14 соединяют, не затягивая, с отводкой 16 сцепления пальцем, гайкой 17 и шаровой гайкой 15. Выворачивают пробку из сервомеханизма и подсоединяют к нему трубопроводы системы управления.

Между фланцем опорного диска 28 (см. рис. 1) и муфтой выключения 34 устанавливают зазор 9—11 мм, обеспечивая одновременно вращением шаровых гаек оттяжных пальцев зазор 0—0,2 мм между концами рычагов 30 и кольцом 35 муфты выключения 34.

При неработающем двигателе шаровой гайкой 15 (см. рис. 2), находящейся внутри кожуха сцепления, устанавливают свободный ход штока 13 сервомеханизма (13—15 мм), равный величине утопания штока при нажатии на педаль.

Далее, вворачивая или выворачивая амортизатор 5 на колонке педалей, устанавливают зазор А = 0,9—1,1 мм (на первых машинах он был равен 0,5—1 мм) между штоком сервомеханизма 13 и нажимным рычагом 1. Для исключения случаев самопроизвольного выключения передачи при выключенном сцеплении на тракторе предусмотрен блокировочный механизм, который регулируют следующим образом.

При включенном сцеплении регулировочными вилками устанавливают рычаги валиков фиксаторов 9 таким образом, чтобы они были отклонены вперед по ходу трактора на 15—30°. Переключение передач в коробке должно быть исключено. При выключении сцепления рычаги валиков фиксаторов отклоняются назад, обеспечивая нормальное переключение передач. Риски на валиках фиксаторов должны совпадать с рисками на корпусах валиков фиксаторов.

Далее проверяют легкость хода штока сервомеханизма, педали сцепления и легкость переключения передач при работающем двигателе. В процессе эксплуатации при уменьшении зазора между фланцем и отжимной муфтой до 4 мм, а свободного хода штока сервомеханизма до 6 мм регулируют сцепление. После окончания регулировки проверяют свободный ход штока, который должен быть равен 13—15 мм.

Обслуживание сцепления. Во время технического обслуживания сцепления трактора устраняют пробуксовку дисков, которая происходит при их износе или замасливании.

Для предупреждения преждевременного износа фрикционных накладок нельзя держать ногу на педали выключения сцепления при работе трактора. Не рекомендуется и долго держать сцепление в выключенном состоянии.

Регулировка сцепления при износе дисков описана выше.
Замасленные диски промывают сразу же после остановки трактора, пока диски нагреты.
В кожух сцепления через открытый люк при остановленном двигателе заливают 7,5—8,5 л чистого керосина. Запускают двигатель и дают ему проработать 5—10 мин.
Затем останавливают двигатель и через спускное отверстие в кожухе маховика сливают грязный керосин. Вторично заливают чистый керосин, еще раз промывают систему, периодически выключая и включая сцепление. Фиксируют педаль сцепления в выключенном, положении и останавливают двигатель.
Выворачивая пробку, сливают грязный керосин и оставляют трактор в таком положении на несколько часов для того, чтобы остатки керосина могли стечь с дисков сцепления.
Затем запускают двигатель, включают сцепление, проверяют трактор в работе, смазывают все точки смазывания сцепления и дополнительно шарнирные соединения (в случае необходимости).
С появлением признаков замасливания диска тормозка его необходимо промыть через открытый люк кожуха при включенном сцеплении.

Читайте так же:
Автоматика для регулировки температуры воды

Для предупреждения замасливания нужно периодически сливать накопившееся в кожухе масло. В таблице приведены основные неисправности сцепления и способы их устранения.
[Трактор Т-130М. М. И. Злотник, А. А. Лазарев, Л. Магарилло, В. И. Плешков. 1985 г.]
