Регулировка карбюратора

Регулировка карбюратора

Примечание. Регулировать карбюратор следует в последнюю очередь, после окончания проверки и регулировки всех остальных систем двигателя.

Для предотвращения неквалифицированного вмешательства на винты регулировки состава смеси и оборотов холостого хода устанавливаются заглушки в виде пластиковых или алюминиевых пробок или колпачков. Заглушки перед началом регулировки следует удалить при помощи тонкой отвертки, или завернув в заглушку самонарезающий винт. Устанавливать новые заглушки не обязательно, если это не требуется принятыми в стране правилами.

Для регулировки потребуется газоанализатор (прибор для измерения содержания CO в выхлопных газах) и тахометр (если он не предусмотрен на щитке приборов автомобиля).

Регулировка — предварительные условия

Перед началом регулировки карбюратора выполните приведенные ниже условия. При невыполнении этих условий регулировка окажется неправильной.
1. Все системы двигателя (зажигание, клапанный механизм) должны быть правильно отрегулированы.

2. Убедитесь в отсутствии дополнительного подсоса воздуха через неплотности впускного тракта двигателя (впускной коллектор, крепление карбюратора, вакуумные шланги и т.д.).

3. Прогрейте двигатель до рабочей температуры. Для этого рекомендуется проехать несколько километров или дать двигателю поработать на холостом ходу не менее 15 мин (в зависимости от наружной температуры).

4. Воздушный фильтр должен быть установлен, а воздушная заслонка (карбюраторные модели) — полностью открыта. Заслонку воздухозаборника (при наличии) установите в положение «summer» («лето»).

5. Отсоедините от воздушного фильтра шланг системы вентиляции картера и заглушите его.

6. Все электроприборы автомобиля должны быть выключены.

7. Газоанализатор присоедините в соответствии с инструкциями изготовителя.

Примечание: Все регулировки и проверки следует провести в течение трех минут после того, как будут установлены холостые обороты двигателя. Если в течение трех минут регулировка не закончена, необходимо дать двигателю поработать на средних оборотах примерно полминуты, затем снова установить обороты холостого хода и продолжить регулировку.

Регулировка карбюратора

1. Дайте двигателю поработать на повышенных оборотах (3000 об/мин) примерно полминуты, затем установите обороты холостого хода и сразу же снимите показания тахометра.

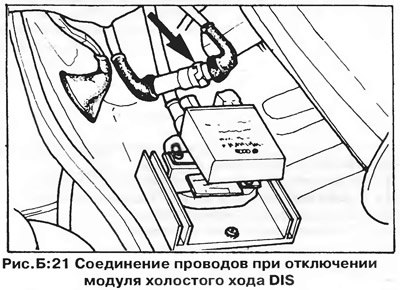

Примечание: На моделях, оборудованных бесконтактной транзисторной системой зажигания (TCI-H) и цифровым стабилизирующим модулем холостого хода (DIS), КОНТРОЛЬНЫЕ обороты холостого хода снижены — см. раздел «Технические данные». При регулировке оборотов холостого хода модуль DIS следует отключить и соединить его провода друг с другом (рис. Б.21). Модуль DIS расположен на площадке в задней части моторного отсека. Если при отсоединении модуля DIS холостые обороты двигателя не уменьшаются на 100 ± 50 об/мин, модуль нужно заменить.

Модуль холостого хода следует отсоединить также при начальной регулировке состава смеси (содержания СО). При второй проверке содержания CO модуль снова должен быть присоединен.

2. Если обороты холостого хода не соответствуют указанным в разделе «Технические данные», отрегулируйте их, вращая винт регулировки оборотов холостого хода (А, рис. 5:22, 23, 24).

Примечание: Обычно при техническом обслуживании регулировка состава смеси не требуется. Однако, если не удается добиться устойчивой работы двигателя на холостом ходу с требуемой скоростью, либо содержание CO оказывается выше допустимого (см. раздел «Технические данные»), проверьте и отрегулируйте состав смеси следующим способом:

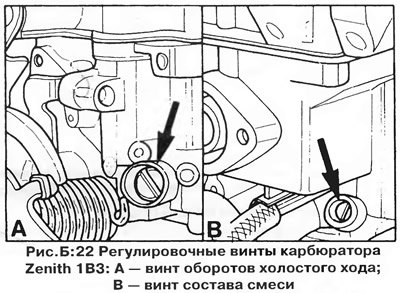

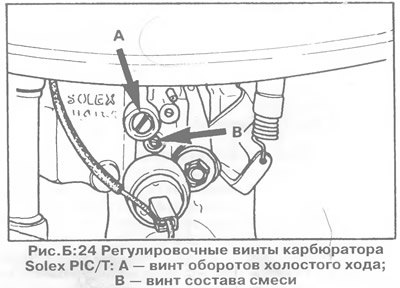

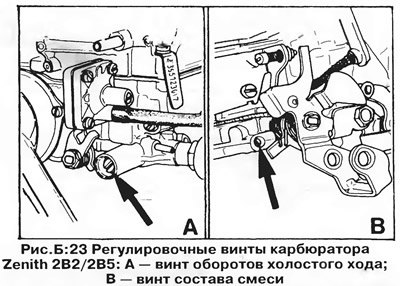

3. Удалите с винта регулировки состава смеси заглушку (В, рис. 5:22, 23, 24).

4. При отсутствии газоанализатора действуйте в следующем порядке:

Дайте двигателю поработать на повышенных оборотах примерно полминуты, чтобы удалить избыток топлива из коллектора, затем установите нормальные обороты холостого хода. Медленно вращайте винт регулировки состава смеси, следя за работой двигателя Если обороты двигателя увеличиваются, продолжайте вращать винт в том же направлении до достижения наибольшей скорости. Если обороты уменьшаются или двигатель начинает работать неустойчиво, вращайте винт в другом направлении, пока не достигнете наибольших оборотов. Если после этого обороты холостого хода окажутся выше нормы, отрегулируйте их регулировочным винтом оборотов холостого хода. Снова дайте двигателю поработать на повышенных оборотах полминуты и повторите регулировку.

Читайте так же:
Регулировка карбюратора солекс 3302

5. При наличии газоанализатора проверку и регулировку состава смеси проводите в следующем порядке:

Примечание: При наличии стабилизирующего модуля холостого хода (DIS), отключите его, как описано выше.

Удалите с винта регулировки состава смеси заглушку (В, рис. Б:22, 23, 24) и присоедините в соответствии с инструкцией изготовителя газоанализатор. Дайте двигателю поработать на повышенных оборотах примерно полминуты, чтобы удалить избыток топлива из коллектора, затем установите нормальные обороты холостого хода и, поворачивая регулировочный винт каждый раз на небольшой угол и одновременно наблюдая за показаниями газоанализатора, добейтесь требуемого содержания CO в выхлопных газах. Отрегулируйте обороты холостого хода. При необходимости повторите регулировку.

Не забудьте по окончании регулировки установить на место шланг системы вентиляции картера.

2.12 Проверка и регулировка оборотов холостого хода двигателя и уровня СО

Холостой ход регулируется на заводе и дополнительной регулировки не требуется.

Только если содержание СО после длительной эксплуатации перестает соответствовать нормам, карбюратор следует отрегулировать.

Перед проверкой и регулировкой следующие детали должны быть в безупречном состоянии:

  1. При установленном сервоуправлении установите передние колеса в среднее положение. Следует взвести ручной тормоз.
    • Батарея должна быть заряжена.
    • Уровни двигательного масла и охлаждающей жидкости должны соответствовать требуемым значениям.
    • Все вакуумные шланги должны быть подключены.
    • Система всасывания воздуха должна быть герметична.
    • Цилиндры должны иметь хорошую компрессию.
    • Система возврата отработавших газов должна работать безупречно.
    • Дроссельная заслонка должна хорошо открываться и закрываться.
    • Отключите все потребители электроэнергии, например, фары, вентилятор отопителя, обогреватель заднего стекла и т. д.
    • Вентилятор охлаждения не должен работать.
    1. Прогрейте двигатель, т. е. стрелка дистанционного термометра должна стоять в среднем положении. Во время регулировки двигатель должен сохранять свою рабочую температуру, т. е. двигатель в паузах следует запускать, чтобы снова прогреть его. Двигатель должен работать с числом оборотов менее 1000 об/мин.
    2. Подключите тахометр согласно инструкции по эксплуатации.
    3. Запустите двигатель и посмотрите со стороны смотрового окошка карбюратора проверьте, чтобы уровень топлива находился на средней линии.
    4. Разгоните двигатель на две или три минуты до числа оборотов 2000 — 3000 об/мин и затем дайте поработать одну минуту на холостом ходе.
    5. Снимите на тахометре значение холостых оборотов. Двигатель должен работать с числом оборотов 750±50 об/мин.
    6. Если число оборотов холостого хода не соответствует требуемому значению, вращайте винт, пока значение не будет лежать в требуемых пределах. Если значение холостого хода отрегулировать не удается, а все перечисленные выше системы в хорошем состоянии, может потребоваться замена карбюратора.
    1. Заглушите двигатель. Тахометр остается подключен.
    2. Посередине крышки выпускного коллектора отключите штекер лямбда-зонда. Второй штекер следует отключить от клапана регулировки всасываемого воздуха. Он находится в показанном на иллюстрации положении с правой стороны катушки зажигания перед стойкой подвески (если стоять перед двигательным отсеком).
    1. Справа, рядом с теплозащитным экраном выпускного коллектора, можно увидеть заборную трубку для измерения содержания СО. Снимите колпачок трубки и подключите прибор для измерения СО в соответствии с инструкциями. Соединение между измерительным прибором и трубкой должно быть герметично.
    2. Запустите двигатель, разгоните его до 2000 — 3000 об/мин и затем верните на холостые обороты. Считайте показания прибора. Значение должно лежать в пределах 1.0±0.5%. Если содержание СО не соответствует требуемому значению, следует вращать регулировочный винт, вставленный в блок дроссельных заслонок. Он закрыт пломбой, чтобы не допустить несанкционированного вращения. Так как карбюратор необходимо снимать кроме прочего и для того чтобы высверлить пломбу, эту работу рекомендуется проводить специализированной мастерской. На иллюстрации показано местонахождение пломбы. Если работа выполняется самостоятельно, нельзя сверлить пломбу слишком глубоко. После высверливания пломбы снова установите карбюратор и вращайте находящийся внутри винт обычной отверткой, пока значение СО не будет лежать в необходимых пределах. После регулировки еще раз проверьте холостой ход и в заключение вставьте в отверстие новую пломбу. Карбюратор для этого снимать не требуется.

    Автомобили без катализатора

    Холостой ход регулируется, так же как и на моделях с катализатором, однако для регулировки состава смеси необходима специальная отвертка, которая вставляется в засечки регулировочного винта (см. иллюстрацию ниже), тахометр и для достижения лучших результатов прибор для измерения содержания СО. В случае необходимости работы могут выполняться и без последнего прибора, если четко следовать указаниям, однако следует помнить о законах об охране окружающей среды.

    1. Во-первых отрегулируйте холостой ход.
    2. Произведите уже описанные подготовительные операции и снимите показания тахометра. Если холостые обороты лежат вне пределов 750±50 об/мин, холостой ход необходимо отрегулировать. Регулировочный винт холостых оборотов выглядит также, как показано на иллюстрации. Проверьте содержание СО при помощи соответствующего прибора, при необходимости отрегулируйте.

    Специальная отвертка для регулировки состава смеси на холостом ходу.

    Без измерителя содержания СО

    1. Проверьте, чтобы двигатель имел свою рабочую температуру.
    2. Для регулировки состава смеси имеется винт под винтом регулировки холостого хода. Полностью вверните этот винт с помощью специальной отвертки (не слишком сильно) и выверните на два полных оборота. Холостые обороты должны при этом увеличиться на 50 об/мин, по сравнению с уже имеющимся значением.
    3. С помощью специальной отвертки поверните регулировочный винт состава смеси, чтобы двигатель работал с максимально возможным числом оборотов. После этого вверните винт регулировки холостого хода, пока двигатель не будет работать с соответствующим Спецификациям числом оборотов. Содержание СО должно более менее соответствовать требуемому значению, т. е. должно лежать в пределах 1.5±0.5%.

    С помощью измерителя содержания СО

    1. Отрегулируйте холостой ход, как уже было описано.
    2. Проверьте, чтобы двигатель еще имел свою рабочую температуру.
    3. Подключите измеритель содержания СО. Шланг должен быть вдвинут в выхлопную трубу минимум на 40 см.
    4. Через смотровое окошко карбюратора проверьте, чтобы уровень топлива стоял на средней линии.
    5. С помощью специальной отвертки поверните винт регулировки состава смеси так, чтобы прибор показывал значение 1.5±0.5%.
    6. Повторите описанные регулировки, пока содержание СО и число оборотов не будут соответствовать требуемым значениям.

    Система многопозиционного впрыска

    Регулировка холостого хода и содержания СО обычно поддерживается автоматически прибором управления, однако возможно, что нужно проводить регулировку, если после длительной эксплуатации холостой ход не соответствует требованиям. Лучше всего обратиться в мастерскую Nissan, однако если четко следовать следующему описанию, можно отрегулировать холостой ход самостоятельно.

    Перед проверкой и регулировкой должны быть выполнены следующие условия, т. е. нижеперечисленные элементы и системы должны быть в безупречном состоянии.

    1. Установите передние колеса в среднее положение, затяните ручной тормоз.
    2. Батарея должна быть хорошо заряжена.
    3. Система зажигания должна находиться в хорошем состоянии и работать безупречно.
    4. Уровень двигательного масла и охлаждающей жидкости должны соответствовать требуемым значениям.
    5. Все вакуумные шланги должны быть подключены.
    6. Система всасывания воздуха должна быть герметична.
    7. Компрессия цилиндров должна соответствовать требуемым значениям.
    8. Дроссельная заслонка должна полностью открываться и закрываться.
    9. Все предохранители должны быть вставлены.
    10. Выключите все потребители электроэнергии, т. е., например, фары, вентилятор отопителя, обогреватель заднего стекла и т. д.
    11. При измерении содержания СО вставьте измерительную трубку прибора в выхлопную минимум на 40 см.
    12. На автоматической трансмиссии установите рычаг в положение «N».
    13. Отключите кондиционер.
    14. Вентилятор охлаждения работать не должен.
    15. При проверке холостого хода действуйте следующим образом:
    16. Прогрейте двигатель, т. е. стрелка дистанционного термометра должна быть в среднем положении. При регулировке двигатель должен иметь рабочую температуру, т. е. двигатель в паузах снова запускайте и прогревайте. Двигатель должен работать с числом оборотов менее 1000 об/мин.
    17. Заглушите двигатель и подключите тахометр согласно инструкции.
    18. На выключенном двигателе найдите датчик положения дроссельной заслонки (см. иллюстрацию) и отключите штекер. Запустите двигатель.
    19. Разгоните двигатель на 2 или 3 минуты до 2000 — 3000 об/мин и затем оставьте на две минуты работать на холостом ходу.
    20. Снимите показания с тахометра. Двигатель должен работать с числом оборотов 800 об/мин.
    21. Если значение холостого хода не соответствует требуемому, поверните винт (1) (см. иллюстрацию ниже), пока число оборотов не достигнет требуемого значения. При вращении влево число оборотов уменьшается, при вращении вправо увеличивается. Если значение холостых оборотов установить не удается, а все вышеназванные системы и элементы в хорошем состоянии, следует обратиться в мастерскую Nissan.

    Вид клапана дополнительного воздуха и сопутствующих компонентов

    1. Заглушите двигатель. Тахометр остается подключен.
    2. Заглушите двигатель, подключите штекер датчика положения дроссельной заслонки и снова запустите двигатель.
    3. Разгоните двигатель 2-3 раза до 2000 об/мин и снимите показания холостого хода а тахометре. Число оборотов должно лежать в пределах 850±50 об/мин. Неудовлетворительный холостой ход может быть обусловлен клапаном дополнительного воздуха, его кабелями или электронным прибором управления.
    4. Измерьте содержание СО в соответствии с указанием к измерительному прибору. Если значение не равно 0.5 %, нужно найти причину этому в мастерской. Точное измерение и регулировка содержания СО сопряжена с некоторыми трудностями и поэтому не описывается.

    Система центрального впрыска

    2.12 Проверка и регулировка оборотов холостого хода двигателя и уровня СО Volkswagen Golf IIIПоложение винта регулировки холостого хода (1) на двигателе SR20Di.

    Система впрыска регулирует холостой ход автоматически на заданное значение.

    Холостой ход регулируется точной регулировкой количества воздуха, который обходит дроссельную заслонку через клапан дополнительного воздуха. Клапан дополнительного воздуха включается и выключается, чтобы точно управлять количеством воздуха. Датчик угла поворота коленвала отслеживает точное число оборотов двигателя и сообщает информацию в прибор управления. На основании полученных данных прибор управления включает или выключает клапан дополнительного воздуха, чтобы поддерживать число оборотов холостого хода на предварительно запрограммированном значении. Другие факторы, как например, прогрев двигателя, движение накатом, расход топлива и нагрузка двигателя (кондиционер, электрическая нагрузка) автоматически оцениваются и компенсируются.

    Хотя обычно это не требуется, холостой ход может проверяться и регулироваться. Перед проверкой и регулировкой должны быть выполнены требования, приведенные для системы многопозиционного впрыска. Проверка холостого хода осуществляется так же, как описано выше для карбюратора. Автомобили с ручной и автоматической коробкой передач имеют одинаковое число оборотов холостого хода.

    2.12 Проверка и регулировка оборотов холостого хода двигателя и уровня СО Volkswagen Golf IIIСнятие и установка элемента воздушного фильтра. Слева для двигателя SR20DE, справа для двигателя SR20Di.

    Воздушный фильтр имеет бумажный элемент, который не подлежит очистке. Фильтрующий элемент должен заменяться каждые два года или через каждые 60000 км. Для снятия элемента удалить крышку и вынуть старый элемент. На рис. выше показано снятие фильтрующего элемента на обоих двигателях. Собравшуюся пыль следует удалить из корпуса фильтра с помощью тряпки. Вставить новый фильтрующий элемент и установить крышку на место.

    Не падают обороты двигателя на холостом ходу

    В процессе эксплуатации автомобиля водителям приходится сталкиваться с различными проблемами. Одной из неисправностей, которая довольно широко распространена, является постоянное поддержание двигателем высоких оборотов. То есть, даже на холостом ходу обороты двигателя не падают. Такая проблема может наблюдаться, как в инжекторных, так и в карбюраторных моторах, но причины при этом будут разные. В рамках данной статьи рассмотрим, симптомом какой неисправности является данная проблема, и каким образом можно от нее избавиться.

    Как диагностировать, что не падают обороты на холостом ходу

    ne padayut oboroty

    Заметить, что на холостом ходу автомобиля не падают обороты с легкостью может даже неопытный водитель. Это просто определить на слух, поскольку, как известно, чем ниже обороты, тем тише работает двигатель. Кроме того, если автомобиль оборудован тахометром, по нему можно определить число оборотов в минуту в конкретный момент времени.

    В зависимости от того, какой двигатель установлен в автомобиле, может варьироваться норма оборотов в минуту на холостом ходу. В среднем, принято считать, что двигатель работает нормально, когда на холостом ходу обороты находятся в пределах от 650 до 950 в минуту. Если обороты выше (если иного не сказано в техническом паспорте к автомобилю), то это можно назвать отклонением.

    Обратите внимание: На большинстве автомобилей с инжекторными двигателями при высоких оборотах на холостом ходу загорается лампочка «Проверьте двигатель» на приборной панели.

    Чем чреваты высокие обороты на холостом ходу

    Первое, о чем стоит помнить водителю, это о высоком расходе топлива при повышенных оборотах. Соответственно, если высокие обороты сохраняются на холостом ходу, это значит, что частично топливо «улетает в трубу». При этом данная проблема напрямую сказывается на ресурсе двигателя, который страдает вследствие подобной неисправности. Также может страдать и сам узел, который привел к возникновению рассматриваемой неисправности. Именно поэтому, в случае выявления данной проблемы, следует как можно скорее ее устранить.

    Почему не падают обороты на холостом ходу карбюраторного двигателя

    В данный момент карбюраторные двигатели практически не используются в современных автомобилях. Тем не менее, нужно рассмотреть, почему может возникать проблема с высокими оборотами на холостом ходу в таких моторах, поскольку большая часть проблем перекликается с инжекторными двигателями. При возникновении подобной неисправности следует обратить внимание на следующие элементы:

    • Регулировка системы холостого хода. Не исключено, что она отрегулирована неправильно, что возможно после работ по чистке или ремонту карбюратора. Если недавно производилась настройка карбюратора, могло быть выставлено неправильное соотношение подачи воздуха и топлива, что и привело к проблеме с высокими оборотами на холостом ходу;

    ne padayut oboroty

    Выше рассмотрена большая часть проблем, которые приводят к высоким оборотам на холостом ходу в карбюраторном двигателе. Также нельзя исключать общую проблему для карбюраторов и инжекторов – заклинивание педали газа.

    Почему не падают обороты на холостом ходу инжекторного двигателя

    Теперь рассмотрим неисправности, которые приводят к повышенным оборотам на холостом ходу в инжекторном двигателе. В отличие от карбюраторных моторов, где все проблемы механического характера, в инжекторе неисправность может быть связана, в том числе, с неправильной работой электроники. Основные причины следующие:

    Как можно видеть, проблем, из-за которых не снижаются обороты на холостом ходу, достаточно много. Если возникла подобная неисправность, следует как можно быстрее приступить к поиску ее причины, чтобы не допустить еще более серьезных проблем.

    Cartools

    Для автомобилей Пассат с двигателем APU/APT (1,8л):
    — подключить прибор
    -01 электроника мотора
    -02 опросите регистратор неисправностей (не должно быть ошибок)
    -11 Login-Prozedur
    -задайте код 01283 или 12830. Для некоторых блоков возможны коды 07825 или 37825
    -10 функция согласования
    — канал 04 поменять значение 128 на 160
    канал 05 с 128 на 154
    канал 08 с 128 на 160
    Будет заводиться, не успеешь до ключа дотронуться!

    Пассат с двигателями AEB и ADP
    -01 двигатель
    -02 не должно быть ошибок
    -11 функция Login -Prozedur
    -задать код 01283
    -10 функция согласования
    -канал 08 поменять значение с 128 на 156 или по мере необходимости на 192
    для АМ с двигателем ADR выпуска 97г- проделайте тоже самое, но вместо кода 01283 задайте код 06589.
    Для более поздних версий двигателя ADR (блок управления 8D0 907 558 B ) и двигателя ACK
    -01 двигатель
    -02 не должно быть ошибок
    -11 функция Login -Prozedur
    -задать код 03256 (для ACK код 01283
    -10 функция согласования
    -канал 04 изменить с 128 на 148
    -канал 05 с 128 на 154
    -канал 08 с 128 на 160

    Еще чуток добавлю. Может кому и пригодится.

    Channel 01 — injected quantity ( кол-во впрыскиваемого топлива на Хол. Ходу)

    Channel 02 — idle speed (регулировка оборотов Х.Х.)логин не нужен

    Channel 03 — EGR ( работа системы рециркуляции отработавших газов)

    Channel 04 — не трогать. (угол впрыска)

    Channel 05 — starting conditions (количество топлива при запуске)

    Channel 12 — изменение времени работы свечей накала ( подогрева перед запуском)

    Channel 18 – настройка ограничителя скорости. Можно только понизить, обратно не вернёшь!

    Login code:
    AVF 12233
    2.5 V6 TDI type AFB – 26262

    Channel 01 — настройка оборотов холостого хода.

    Channel 02 — подстройка состава смеси, при увеличении нагрузки. обогащение смеси под нагрузкой, когда тапка нажимается резко.

    Channel 03 — подстройка состава смеси, при уменьшении нагрузки. обогащение смеси при плавном нажатии на тапку или при замедлении.

    Channel 04 — обогащение в фазе *после старт*

    Channel 05 — обогащение в фазе *прогрев*

    Channel 06 — лямбда-регулирование. Задает скорость реакции контроллера на изменение сигнала с лямбды, большие значения — реакция быстрее,
    меньшие значения — реакция медленнее.

    Channel 07 — дополнительная компенсация ограничителя скорости. Задает ограничение, добавляя по 1км/час

    Channel 08 — отвечает за обогащение в фазе "старт".

    Channel 09 — компенсация угла опережения зажигания. Регулирует угол с шагом 0.75 градуса во всем диапазоне оборотов

    Channel 10 — базовый коэффициент подстройка по топливу (работает во всех режимах)

    Channel 11 — рециркуляции выхлопных газов (EGR/AGR)

    Channel 12 — настройка давления наддува, только для турбо машин, большие значения — увеличивают давление наддува, меньшие значения — уменьшают давление наддува.

    Channel 13 — не используется

    Channel 14 — дополнительная компенсация момента на х.х. Регулирует нагрузку двигателя на холостом ходу большие значения — увеличивают спецификацию по нагрузке на холостом, меньшие значения – уменьшают.

    Логины:
    APT/APU = 01283, либо 12830, либо 07825, либо 37825, 45678
    ADR (до 97 года вып.) = 06589
    ADR (vin ЭБУ: 8D0 907 558) = 03256
    ADR (примерно после 98 г.вып.) = 02145
    ABC (только для блоков 4A0 907 473D/P) = 02102
    ACK = 01283
    APU, APT, ADP, AWT: 01283, 12830, 07825, 37825
    ABC: 02102)
