Конструкция заднего моста УАЗ Патриот

Автомобили Patriot оснащаются жесткими балками мостов, которые крепятся к раме на листовых или пружинных рессорах. Регулировка заднего моста УАЗ Патриот «Спайсер» позволяет снизить уровень шума при работе и увеличивает ресурс шестерен.

Устройство и схема заднего моста

Задний мост «Спайсер» на УАЗ Патриот представляет собой литой картер с запрессованными чулками полуосей, на которых предусмотрены площадки для рессор. Внутри корпуса находится коническая главная пара и дифференциал, шестерни установлены на роликовых конических подшипниках и бронзовых втулках. Смазка осуществляется разбрызгиванием, масло хранится в нижней части картера. В боковой части корпуса предусмотрена пробка для проверки уровня и заливки свежей жидкости.

Устройство переднего моста УАЗ Патриот отличается от конструкции задней балки. Передние колеса установлены на поворотных кулаках, которые оснащены шарнирами равных угловых скоростей. Для передачи мощности к главным парам используются карданные валы, подключенные к 2-скоростному раздаточному редуктору.

Регулировка моста УАЗ Патриот

При эксплуатации автомобиля УАЗ(буханка), который эксплуатируется по бездорожью надо следить за ходовой частью, а также подвеской. Важная деталь у автомобиля это мосты. Так вот при заезде на яму обнаружили люфт на хвостовике заднего моста. Если люфт уже большой необходимо выяснить причину, скорее всего вышел из строя подшипник. Всегда есть несколько вариантов решения проблемы или ехать к мастерам редукторщикам или разобраться во всем самому и вникнуть в проблему.Пытаемся разобраться сами.

Подготовка

Для начала сливаем масло с заднего моста. Берем специальный ключ шестигранник , поддон для слива масла и специальный шприц для слива масла. Откручиваем кардан, снимаем крышку.Разбираем хвостовик, мантируем сальник. Сальник легко демонтируется с помощью отвертки, сразу на замену покупаем новый. Также необходимо приобрести прокладки для дальнейшего соединения деталей между собой. Для дальнейшего соединения необходимо приобрести красный герметик и мягкий резьбовой фиксатор. На такой фиксатор хорошо сажать все карданные болты. Думали обойдемся небольшой разборкой хвостовика, но не тут то было, придется полностью разбирать задний мост.

Момент затяжки гбц

Момент затяжки болтов М14х1,5 гбц двигателя 409051.10 и 409052.10 закручивается в три приема:

Предварительная затяжка с моментиком 3,3 ÷ 3,7 кгс/м;
Затем подождать одну минуту или более;
Третий раз закрутить болты М14х1,5 на угол 90 o

Момент затяжки гбц движителя 40911.10 с мягкой прокладкой производится в три приема:

Первый подход с усилием 6,9 ÷ 8,2 кгс/м;
Затем подождать две минуты и более;
Третий раз закрутить на угол 70o ÷ 75 o

Момент затяжки гбц двигателя 40911.10 с жесткой прокладкой производится в три приема:

Первый подход с усилием 5,1 кгс/м;
Затем подождать одну минуты или более;
Третий раз закрутить на угол 90o

Момент затяжки болтов М14х1,5 (10 шт) гбц движителя 409.10, выполняется в два подхода:

Первый подход с моментиком 4 ÷ 6 кгс/м;
Второй раз с силой 13 ÷ 14,5 кгс/м

Момент затяжки гбц двигателя 40906.10 производится за три приема:

Предварительное закручивание с моментом 3,3 ÷ 3,7 кгс/м;
Затем подождать одну минуты или более;
Третий раз закрутить на угол 90o

Момент затяжки гбц мотора 40904.10 и 40905.10 производится за 3 раза:

Предварительная затяжка гбц с усилием 3,3 ÷ 3,7 кгс/м;
Затем подождать одну минуту или более;
Третий раз закрутить на угол 90o

Момент затяжки гбц мотора 4213-40, 4213-50 и 4216 производится за 2 раза:

Предварительная затяжка гайки шпильки М12х1,25 гбц с усилием 8,5 ÷ 9,5 кгс/м;
Второй раз закрутить с моментом 10 ÷ 11 кгс/м.

Момент затяжки гбц мотора 4218:

Момент затяжка гайки М12х1,25 шпильки гбц с усилием 9,0 ÷ 9,4 кгс/м;

Снятие шкворня

А теперь рассмотрим процесс снятия шкворня на уаз 469. Для этой процедуры можно использовать специальный съемник, однако, его вполне возможно изготовить самому. Все что для этого понадобится — пластина с отверстием под болт, шайба и 2 гайки. Пластина будет упираться в другие болты по периметру, а центровой болт будет как раз вытягивать шкворень из посадочного места.

Процесс выпрессовки шкворня

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Важные нюансы перед началом работы

Перед началом регулировки требуется заменить изношенные детали, а затем подготовить инструменты и приспособления:

контрольный индикатор и микрометр, которые используются для измерения расстояний между элементами;
смотровое зеркало на раздвижной рукоятке, позволяющее рассмотреть отпечатки пятна контакта на зубьях.

Читайте так же:

Регулировка шаровой опоры камаз

При покупке дистанционных колец рекомендуется проверить толщину микрометром. Запасные части не отличаются высоким качеством изготовления, кроме того, встречаются элементы с ошибочной маркировкой (брак производителя).

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
Уложить кольцо в посадочное гнездо.
Вставить внешние кольца подшипниковых опор ведущего вала в картер.
Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
Установить распорную муфту и вставить хвостовик в картер.
Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Если пятно смещено к основанию, то ведущее колесо отводится от ведомого (уменьшением толщины регулировочного кольца). Для удержания бокового зазора в допустимых пределах необходимо сместить ведомую шестерню к ведущему зубчатому колесу. При смещении пятна к узкому или широкому концу зуба необходимо соответственно отодвинуть или придвинуть ведомую шестерню.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Регулировка главной пары

Регулировка подшипников концевика регулируются по инструкции. Он должен регулироваться с момента страгивания. Берем согнутую проволоку одеваем на фланец и на нее навешиваем груз 2кг при этом фланец не ходит, поэтому добавляем еще 1кг, фланец начинает двигаться. Почему именно такой груз, потому что в инструкции по регулировки военных мостов речь идет именно об таком весе. Тем более хвостовик у спайсера и военный мост очень похож.Военные мосты на уаз часто используют. Военные мосты уаз очень надежные. Два подшипника конусных практически не отличаются размерами. Тем более приработанный подшипник затягивается в два раза меньше, чем новый. Если фланец страгивается с весом 2кг, тогда необходимо немного затянуть гайку совсем немного. После этого мы видим, что момент страгивания дается очень нелегко, так и должно быть. После регулировки главной пары собираем диферинциал и регулируем тепловой зазор. После этого затягиваем гайку диферинциала. Затем опять с помощью наших весов, навесив еще 2кг, чтобы совокупный вес составил 4км, проверим регулировку.

Несколько слов о портальных мостах

Мы уже отмечали, что, помимо основных 2 видов, существуют еще и портальные мосты. Так что же это? Портальные мосты — уникальная разработка талантливых автомехаников, которая была представлена миру еще в 1946 году. Ее автором стал немец Альберт Фридрих. Он много лет искал способы усовершенствования внедорожника, чтобы увеличить его проходимость, сделать надежнее и выносливее, но все попытки были тщетными.

Однажды, сам того не ожидая, Фридрих нашел то, что искал так долго. Оказывается, нужно было всего лишь поставить балку немного выше горизонтали колес. Эта идея не нова, она издавна применялась в тракторах, но при изготовлении машин ее использовать не догадались. В итоге получилось нечто массивное, мощное, габаритное, величественное. Над развитием этой темы разные инженеры работали в течение последующих 20 лет.

Читайте так же:

Регулировка петель ваз калина

Сегодня портальные мосты представляют собой устройство, превращающее обыкновенный внедорожник в непобедимый танк, которому все нипочем: и грязь, и снег, и необъятные болота. Поставить такой мост может как владелец УАЗа, так и любого другого внедорожника.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Видео тестов блокировки

Сопутствующие товары:

Комплект подключения электроблокировки на УАЗ без автоотключения (а/м с механическим спидометром)

Комплект подключения электроблокировки на УАЗ c автоотключения (а/м с электронным спидометром)

Продажа осуществляется со склада в Ульяновске. Доставка товара «Дифференциал (межколесный) с электроблокировкой УАЗ мосты Спайсер/Тимкен» осуществляется в Москву, Самару, Санкт-Петербург, Нижний Новгород, Екатеринбург, Саратов, Краснодар, Казань, Пермь, Оренбург, Пензу и любые другие города и регионы России.

Особенности конструкции переднего моста УАЗ Патриот. Блокировка редуктора.

Вся линейка полноприводных автомобилей УАЗ имеет одинаковую конструкцию трансмиссии. На модели Патриот и Хантер, а также все дополнительные модели, созданные на их базе устанавливаются узлы типа Спайсер, которые оборудованы неразрезным картером. Названы они так в честь инженера К.Спайсера. Он автор большого количество патентов, которые сейчас принадлежат компании Dana Co.
Передний мост такого типа сперва появился на модели 3160 и 3162, после чего они уже начали использоваться для моделей Патриота, Хантера и пикапов на их основе.

Регулировка подшипников главной передачи переднего моста УАЗ Патриот

Проверку наличия осевого зазора производите покачиванием ведущей шестерни за фланец крепления карданного вала. Для устранения осевого зазора ведущей шестерни необходимо подтянуть гайку 8 (рисунок 1).

При этом имейте в виду, что гайка имеет кернение в паз резьбовой части ведущей шестерни и при подтяжке потребуется большее усилие на ключе.

Подтяжку гайки производите осторожно до устранения осевого зазора ведущей шестерни, не допуская ее перетяжки, после чего закерните гайку.

Если закерненную гайку подтянуть не удается, то ее следует сначала отпустить на 0,5 — 1,0 оборота, а затем затянуть до устранения осевого зазора и закернить.

Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Проверку его производите покачиванием ведомой шестерни 2 при снятой крышке 21 картера.

Осевой зазор ведомой шестерни главной передачи устраняйте подтяжкой гайки 17 подшипника дифференциала, предварительно сняв стопорную пластину 19.

Подшипники главной передачи регулируйте в следующем порядке.

Подберите регулировочное кольцо 5 (см. рис. 1). Его толщина d1 (рис. 2) определяется (с точностью ±0,025 мм) исходя из действительных размеров В и Г (см. рис. 2 и 3) по формуле d1 = B – (111,960 + Г) (мм).

Установите кольцо в картер 16 (см. рис. 1) главной передачи.

Установите вал ведущей шестерни в картер переднего моста.

Проверьте момент проворачивания вала ведущей шестерни. Он должен составлять 1,0–2,0 Н·см (0,1–0,2 кгс·см).

При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 4), приложив осевое усилие Р , равное 4000–5000 Н (400–500 кгс), и провернув несколько раз шестерню, чтобы ролики подшипника заняли правильное положение.

Измерьте в картере расстояние Б (см. рис. 2) от оси ведущей шестерни до упорного торца подшипника дифференциала.

По действительным размерам Б, Е и монтажному размеру ведомой шестерни, равному 50 мм, подберите (с точностью ±0,025 мм) регулировочное кольцо по формуле:

d2 = Б – (Е + 50 + Х) (мм), где d2 – толщина регулировочного кольца;

— X — предельное отклонение от монтажного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер нанесен электрографом на торец ведомой шестерни.

Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.

Отрегулируйте подшипники 6 и 22 (см. рис. 1) дифференциала переднего моста затяжкой гайки 23, периодически вращая дифференциал, чтобы ролики подшипников заняли правильное положение.

После затяжки гайки суммарный момент проворачивания ведущей шестерни дифференциала (Мв. ш.) должен быть в пределах Мв. ш. + (0,21–0,42) (Нм).

Проверку выполняйте проворачиванием за ведущую шестерню.

Боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи проверяйте и регулируйте после регулировки положения шестерен.

Боковой зазор проверяют индикатором, стойка которого прикреплена к картеру моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при закреплении к картеру стойки индикатора.

Проверку зазора проводите на трех-четырех зубьях, равномерно расположенных по окружности.

Читайте так же:

Газоанализатор для регулировки горелки

Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15–0,25 мм.

Если боковой зазор меньше указанного значения, то подобранное регулировочное кольцо следует заменить кольцом меньшей толщины. При проверке и регулировке бокового зазора предварительный натяг в подшипниках дифференциала создавать необязательно.

Затяните регулировочную гайку 23 до соприкосновения с подшипниками и исчезновения в них зазора.

Проверьте зацепление шестерен главной передачи по пятну контакта, для чего окрасьте зубья ведомой шестерни краской.

Лучше всего красить быстросохнущим грунтом.

Притормаживая за фланец вал ведущей шестерни, вращайте ведомую шестерню в обоих направлениях до тех пор, пока на зубьях шестерен не обозначатся пятна контакта, как показано на рис. 8.

При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в местах зубьев, показанных на рис. 8 (поз. 1).

При контакте на вершине зуба (поз. 2) передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, причем для сохранения значения бокового зазора отодвиньте ведомую шестерню от ведущей.

При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, причем для сохранения значения бокового зазора подвиньте ведомую шестерню к ведущей.

При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом для сохранения значения бокового зазора подвиньте ведущую шестерню к ведомой.

При контакте на широком конце зуба (поз. 5) подвиньте ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, а для сохранения значения бокового зазора отодвиньте ведущую шестерню от ведомой.

Установите стопорную пластину на крышку подшипника дифференциала.

Собрав главную передачу, проверьте ее нагрев после совершения пробной поездки на автомобиле.

Если картер переднего моста в зоне подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90°С, то снова отрегулируйте предварительный натяг подшипников, как указано выше.

Методы регулировки подшипников бывают разные, но основной принцип одинаков

Автосервис Редуктор

Профессиональный и специализированный ремонт редукторов автомобилей импортного производства.

Регулировка пятна контакта главной пары

Мы за профессиональный, качественный ремонт редуктора. Для такого ремонта необходимы не только качественные запасные части, которые мы предлагаем приобрести Вам в нашем магазине, но и расходные материалы, которые зачастую не возможно купить в обычном магазине.

Поэтому при покупке у нас запасных частей для самостоятельного ремонта редуктора мы предлагаем Вам в подарок следующие расходники:

Прокаточная паста

Профессиональная прокаточная паста GM (производства США) для регулировки пятна зацепления главной пары. Бутылочка с кисточкой 3 мл.

Необходимый и не заменимый расходный материал. До разборки редуктора, в процессе сборки/регулировки редуктора, и по окончании ремонта необходимо контролировать расположение и правильность формы пятна контакта. Паста наносится на поверхность зуба главной пары (необходимо намазать 2-3 зуба), редуктор прокручивается в ручную (с создаваемой нагрузкой вращению), после чего визуально осматриваем пятно контакта.

Фото таблица пятен контакта

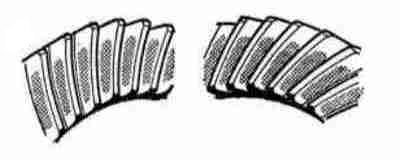

На данном рисунке показано правильное (идеальное) расположение и форма пятна контакта. Пятно широкое, прямоугольной формы, на обоих сторонах зуба чуть смещено к центру дифференциала.

Главная пара с такой формой пятна контакта не гудит, и имеет не ограниченный ресурс службы редуктора.

Регулировка пятна контакта (зацепления шестерён) не требуется. Если Вы меняете на этом редукторе подшипники либо дифференциал, то после данного ремонта необходимо добиться именно такого расположения пятна контакта.

На данном рисунке пятно контакта смещено (разнесено) в разные стороны.

На стороне переднего хода (левый рисунок) оно расположено низко (смещено к центру дифференциала), а на стороне заднего хода (правый рисунок) оно расположено высоко (смещено от центра дифференциала)

В данном случае необходимо сместить пятно к центру зуба (поставить регулировочное кольцо увеличенной толщины, тогда пятно на левом рисунке поднимется выше, пятно на правом рисунке опустится — оба пятна примут правильную, прямоугольную форму)

Так же по мимо расположения пятна контакта больше значение имеет его форма.

Даже правильно расположенное пятно контакта, но имеющее не правильную форму (по причине износа главной пары) не гарантирует безшумную работу редуктора.

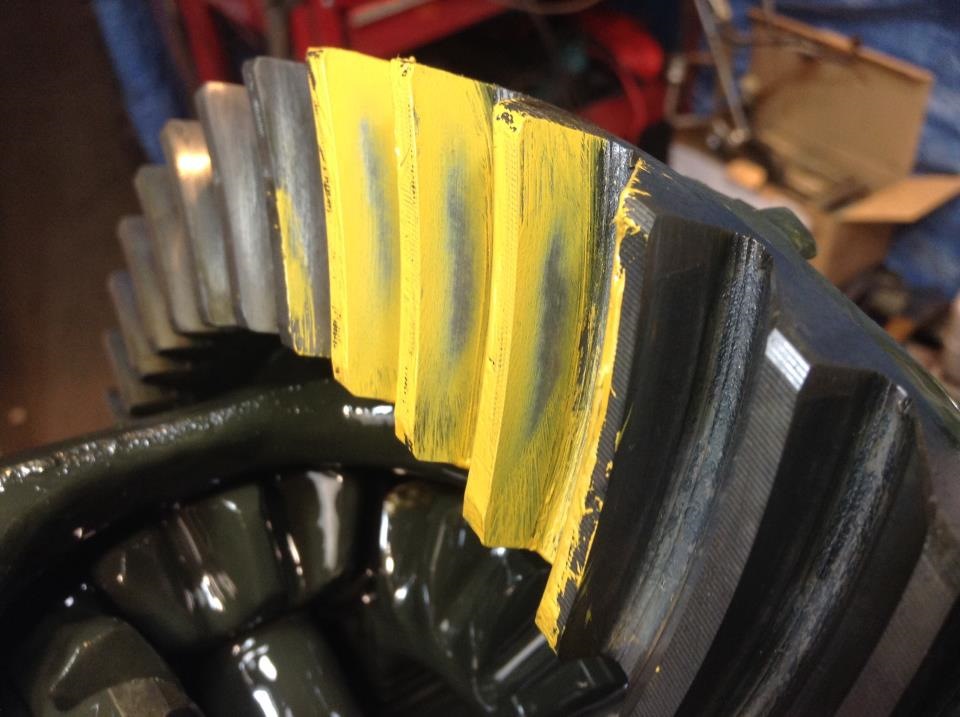

Например на данных фото пятно расположено правильно, но на стороне переднего хода (фото слева) форма пятна не прямоугольная, а похожая на овал, или даже полоску. Тогда как на стороне заднего хода (фото справа) форма пятна правильная (прямоугольная)

Мы называем такое пятно (на стороне переднего хода) «размытым» или «поплывшим». Главную пару в таком состоянии считаем неисправной.

Редуктор с такой главной парой может подгуживать под нагрузкой на скорости свыше 50-60 км/час
