Ремонт и настройка моновпрыска

Ремонт и настройка моновпрыска

Volkswagen Golf 2 / Фольксваген Гольф 2 (191, 192, 193, 194) 1984 — 1988
Volkswagen Jetta 2 / Фольксваген Джетта 2 (165, 166, 167, 168) 1984 — 1988
Volkswagen Golf 2 / Фольксваген Гольф 2 (1G1) 1989 — 1992
Volkswagen Jetta 2 / Фольксваген Джетта 2 (1G2) 1989 — 1992

SEAT Toledo / Сеат Толедо (1L)

порядок работ подходит и для других автомобилей с системой впрыска Mono motronic

Подобных тем уже было немало, но вопросы продолжают появляться. Раз уж позанимался своим, то поделюсь и пусть будет ещё одна с картинками, вроде инструкции.
У меня начались периодические проблемы с холостым ходом, то глохнет в сырую погоду, то газует на следующий день после того как подморозит. Да собственно и пора уже впрыском позаниматься ибо несколько лет не трогал…
Начинаем с датчика температуры охлаждающей жидкости (ДТОЖ), его снимаем и в «кастрюльку» в качестве которой используем например консервную банку, также потребуется термометр, мультиметр, снег с улицы или лёд из холодильника, небольшая плитка. У меня термометр «стряхнулся» и пользовался датчиком температура мультиметра.

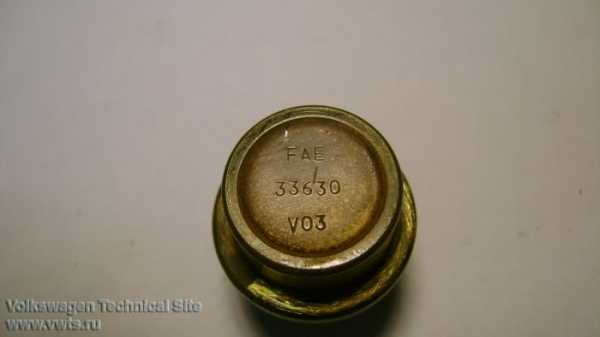

Берём датчик, у меня такой, ему лет 10:

Ремонт и настройка моновпрыска
Ремонт и настройка моновпрыска

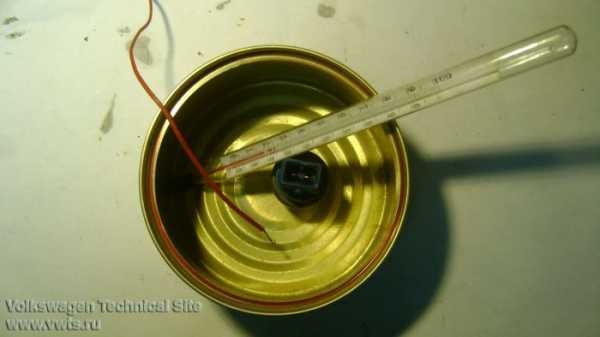

Накладываем в банку снег или лёд чтобы температура была около 0 и производим первый замер, потом включаем плитку и производим замер примерно каждые 10 градусов вплот до кипения 100*С. Снега должно быть примерно на сантиметр, чтобы металлическая часть датчика была погружена, а на контакты вода не попала.
Мои замеры:
0*С 7,25 кОм
12*С 4 кОм
20*С 2,75 кОм
30*С 1,89 кОм
40*С 1,34 кОм
50*С 1 кОм
60*С 665 Ом
70*С 500 Ом
80*С 360 Ом
90*С 276 Ом
100*С 188 Ом

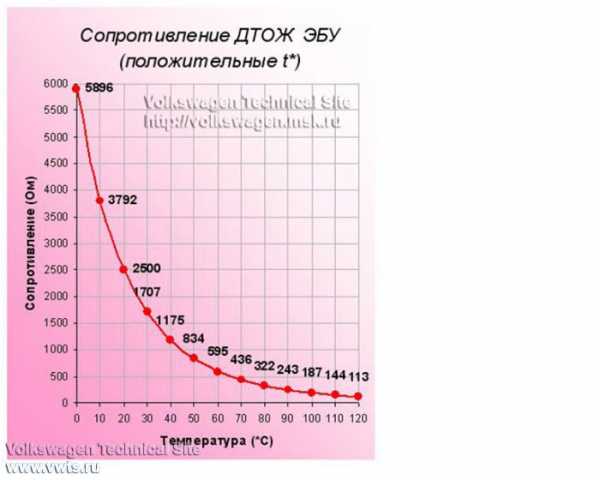

И сравниваем с графиком с форума:

Ремонт и настройка моновпрыска

У меня показания достаточно близки и что называется «пойдёт».

Переходим к датчику температуры всасываемого воздуха (ДТВВ), сначала следует проверить проводки от разьёма до элемента(«кристалл», «таблетка» …). К сожалению фотки не сделал… У меня оба провода показали завышенное сопротивление, один около 5Ом, друго почти 200Ом, а это значит что проводники в крышке форсунки закисли, и их нужно дублировать. Для этого я проточил канавки бормашинкой, уложил новые проводки и подпаял к выводам разьёма и самому элементу. Потом замазал поксиполом, можно эпоксидкой и т.п.

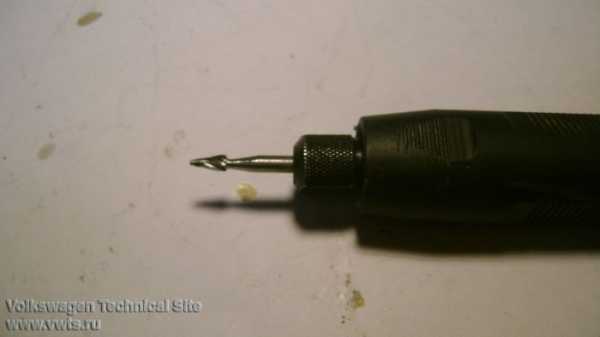

Бормашина:

Ремонт и настройка моновпрыска
Ремонт и настройка моновпрыска

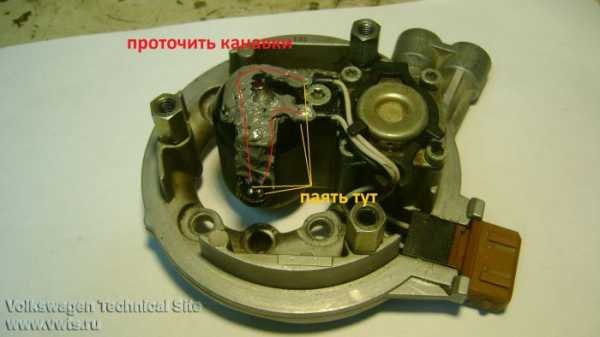

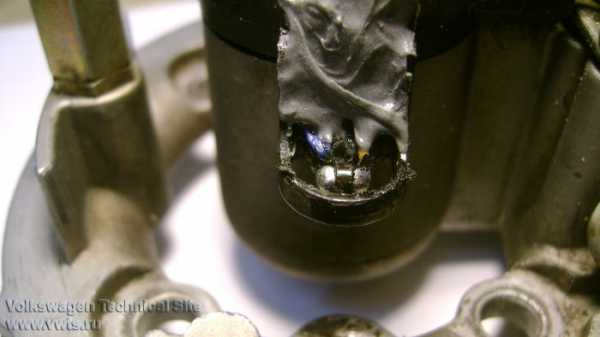

элемент с подпаянными новыми проводами:

Ремонт и настройка моновпрыска

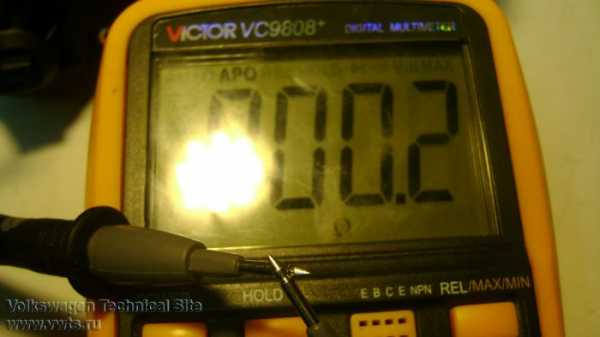

Теперь переходим к замерам, сначала определяем условное сопротивление проводов прибора:

Ремонт и настройка моновпрыска

Таким образом, от каждого малого омического сопротивления будем отнимать примерно 0,2 — 0,3 Ом.

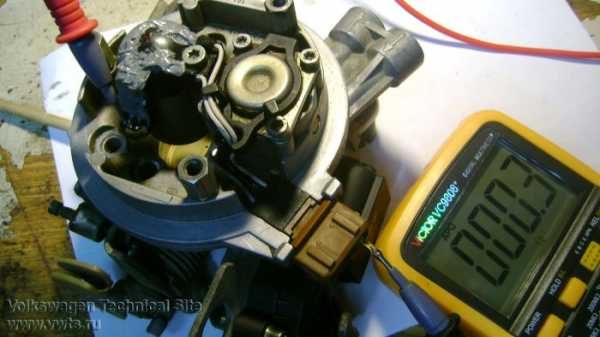

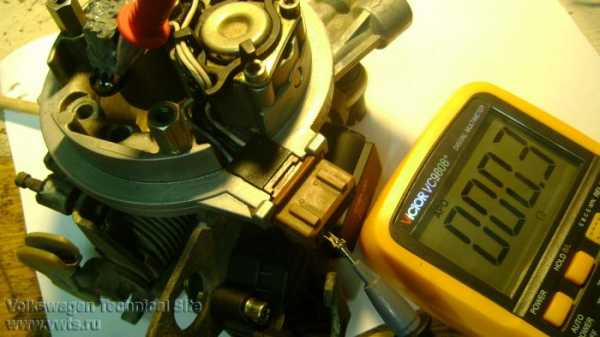

Замеряем оба восстановленных проводника от разьёма до элемента:

Ремонт и настройка моновпрыска
Ремонт и настройка моновпрыска

Теперь с проводниками всё хорошо 0Ом и переходим замеру сопротивления самого элемента:

Ремонт и настройка моновпрыска

Так как характеристики у элементов ДТОЖ и ДТВВ одинаковы пользуемся тем же графиком. У меня в мастерской температура почти комнатная и сопротивление ДТВВ соответственное…

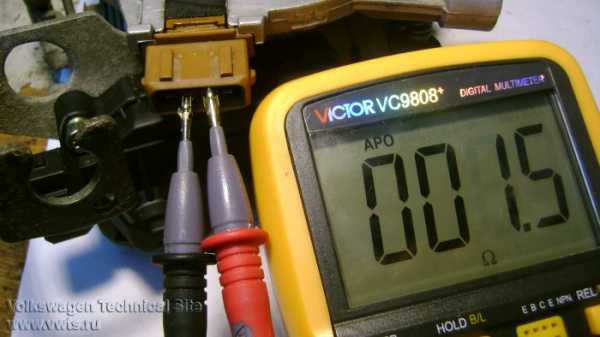

Замеряем сопротивление форсунки:

Ремонт и настройка моновпрыска

1,5-0,3=1,2Ом прямо как в букваре…

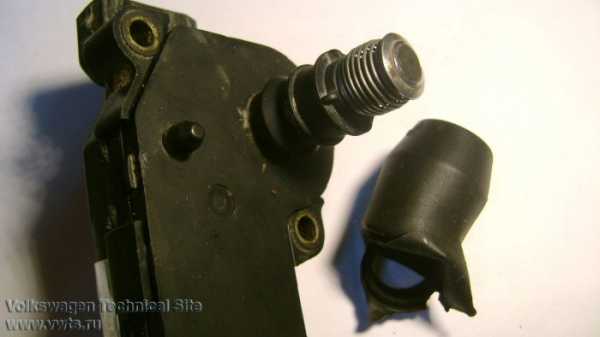

Переходим к регулятору холостого хода (РХХ). Из-за разрыва пыльника, РХХ моего авто насосал пыли / грязи и давал сбои по контакту:

Ремонт и настройка моновпрыска

Новых пыльников не продают, да и при отмывки контакта я немного повредил контактную пластинку, поэтому меняю новым, вот относительно недорогой из «не китайских»:

Ремонт и настройка моновпрыска
Ремонт и настройка моновпрыска

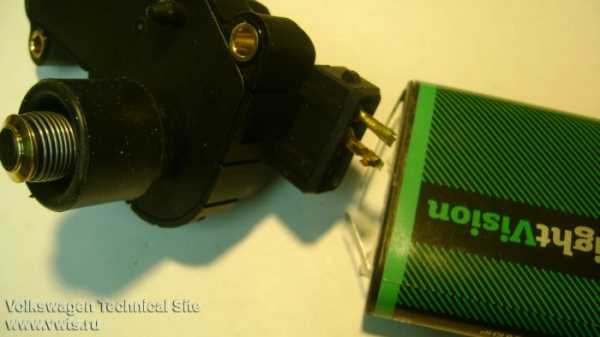

В первую очередь полностью загоняем шток внутрь, можно использовать например вот такую батарейку:

Ремонт и настройка моновпрыска

Устанавливаем РХХ на инжектор и регулируем зазор, положение самой заслонки у меня нормальное и я этим не занимался, надеюсь что у вас тоже(опломбировано) и сразу переходим к зазору, потребуется щуп 0,45мм:

Читайте так же:
Маз 54329 технические характеристики сцепление регулировка
Ремонт и настройка моновпрыска
Ремонт и настройка моновпрыска
Ремонт и настройка моновпрыска

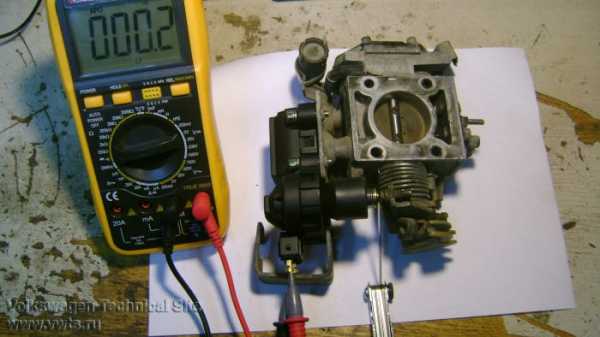

По прибору нужно поймать момент замыкания/размыкания контакта:

Ремонт и настройка моновпрыска

Зазор РХХ установили, переходим к регулировке датчика положения дроссельной заслонки (ДПДЗ), у меня его настройки были в порядке, но чесались руки попробовать новый китайский ДПДЗ, поезжу и посмотрю как будет работать…

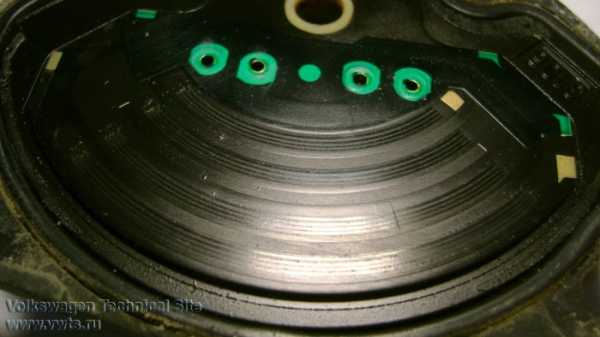

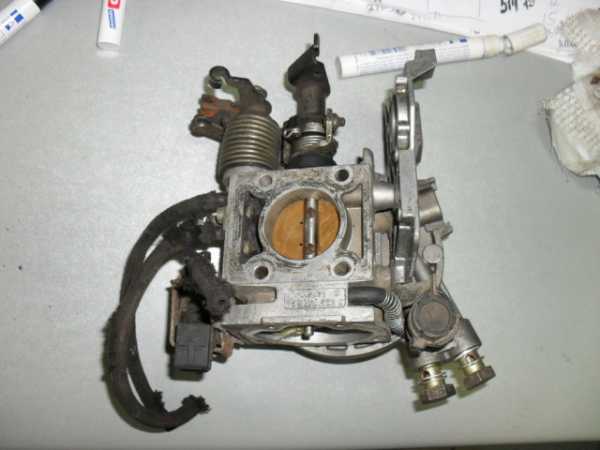

Вот родной ДПДЗ:

Ремонт и настройка моновпрыска

Потёрт прилично, но не насквозь и пока работоспособен.
Новый китаец:

Ремонт и настройка моновпрыска

Пропайка контактов плохая, пропаял как следует перед установкой.

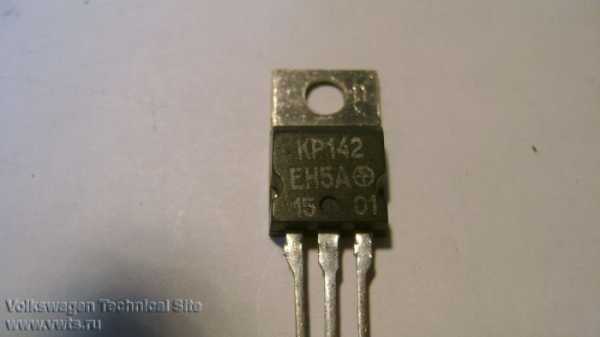

Установка данного девайса проблем не вызывает, а вот настройка дело деликатное. Можно делать на авто используя штатное питание датчика 5В, но на улице холодно и я предпочёл делать это в условиях тёплой мастерской. Требуются стабилизированные 5В, если есть лаборатрный блок питание отлично (у меня есть), если нет, собираем простейший линейный стабилизатор на микросхеме типа 7805 (отечественный аналог КР142ЕН5А) и питаем от подходящих 9-25 В, да хоть от аккумулятора:

Ремонт и настройка моновпрыска
Ремонт и настройка моновпрыска

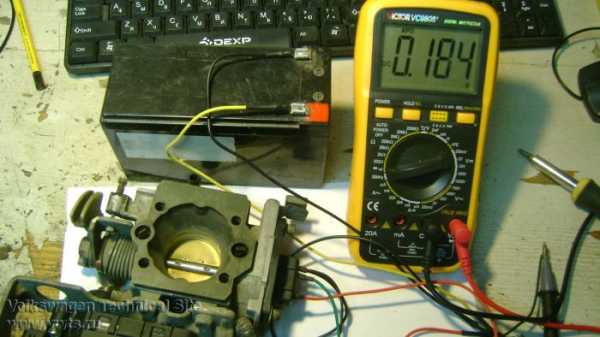

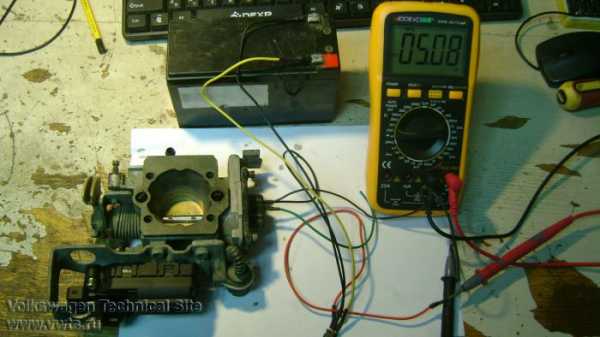

Подаём на вывод 1 ДПДЗ -5В от собранного стабилизатора, на вывод 1 +5В, а на выводе 2 относительно вывода 1 замеряем напряжение точки отсчёта закрытого положения заслонки. Поворотом датчика устанавливаем напряжение около 0,19В:

Ремонт и настройка моновпрыска

После этого аккуратно затягиваем датчик контролируя напряжение, оно может немного уплывать и настройку придётся повторить, датчик затягивать сильно не стоит.
После регулировку инжектор устанавливаем на машину, подключаем АКБ, заводим и прогреваем двигатель до рабочей температуры (2 включения вентилятора радиатора*). Выключаем зажигание, отключаем АКБ минут на 10-15, подключаем, заводим не трогая педали газа, доводим температуру до рабочей* и выключаем зажигание.
Всё это время педаль газа не трогать!
Заводим двигатель и всё, готово…

ПС: Естественно подразумеваем, что начальный УОЗ выставлен правильно, подсосов нигде нет, ГРМ, ЦПГ, ВВ часть, ЛЗ, РТВВ, давление топлива, проводка в порядке…
С последней займёмся через 2-3 недели, как потеплеет, в общем как говорится продолжение следует…

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Регулятор холостого хода РХХ Фольксваген Passat B3 — VW — VAG Мастерская

Чистка моновпрыска Пассат б3 поможет справится если на дроссельной заслонке образовался нагар или она засорилась.

Внимательно осмотрите свой моновпрыск на наличие пломб они должны быть на 1. Откручивается бензонасос, дроссельная заслонка очищается от копоти.

Система впрыскивания Digifant, двигатели с обозначениями ABF, PF, РВ, PG, 2Е

Ремонт и регулировка с фото Открывается капот, с помощью торцовой головки на 10 откручивается моновпрыск, прокладка под ним заменяется новой. Моновпрыск снимается торцовой головкой Тщательно проверяются контакты датчика моновпрыска. Если они окислились — зачищаются наждачной бумагой.

Если проблемы наблюдаются после замены свечей зажигания, в двигатель возвращаются старые свечи и он вновь проверяется на стабильность работы. Если выясняется, что проблема именно в свечах, в двигатель устанавливается другой комплект новых свечей лучше, если они будут от другого производителя и снова проводится проверка.

Двигатели с катализатором (обозначение PF, PG и 2Е до 7/92)

Крышка трамблёра заменяется новой. Не забываем, что шестерня и контакты имеют опредилённое положение относительно корпуса.

Когда добились нормальной рабты контактов, смазываем червяка и шестерню и надеваем нижнюю крышку на шток: После этого защёлкиваем крышку и опять проверяем контакты тестером. Дырки по воздуху — негерметичность выкуумной системы, подсос воздуха после дроссельной заслонки вызывают вибрации двигателя, нестабильный ХХ, повышеный ХХ, повышеный расход топлива, плохая тяга двигателя, провалы.

Читайте так же:
Регулировка подачи топлива тнвд портер

Наиболее частая причина подсоса воздуха — прорыв резино-металлической прокладки под узлом моновпрыска. Впускной коллектор Проверяется достаточно легко — при работающем двигателе покачать голову моновпрыска, если послышится шипение в такт покачиванию и задергаюся обороты — прокладка дырявая и подлежит замене.

Достаточно частое явление — это дырки в шланге, идущем от впускного коллектора к вакуумному усилителю тормозов.

Симптомы такие же, как и в случае с рваной прокладкой. Диагностика — визуально и на слух.

Аналогичные симптомы наблюдаются при наличии дырок в системе вакуумного привода переключения заслонки на забор теплого или холодного воздуха через воздушный фильтр. Результаты сильно не сходятся или их нет снимаем ДПДЗ и проверяем истертость дорожек.

Видео: Регулировка реле и датчика холостого хода, а также настройка моновпрыска Пассат б3

Ставим все клеммы датчиков на место и сбрасываем ЭБУ. Запускаем двигатель не нажимая на педаль газа и даем ему поработать минут 10 3. Глушим и повторяем пункт 2. Вот и все дальше закрываем капот и наслаждаемся проделанной работой.

Выставив так свой ДПДЗ вы установите его в положение в котором он должен быть с завода.

Приборы подключать только при выключенном зажигании. Проверить опережение зажигания, см. Убедиться, что клапан системы стабилизации частоты вращения коленчатого вала при работе двигателя на холостом ходу работает.

Для этого включить зажигание и положить руку на клапан. Клапан должен вибрировать и слышимо зуммерить.

Клапан расположен над головкой цилиндров, рядом с патрубком дроссельной заслонки, см. Естественно, даже такая качественная машина не обходится без различных поломок.

Неполадки с двигателем могут быть самыми разнообразными, зависящими от различных причин. Так, плавающие значения оборотов двигателя, когда начинают уменьшаться обороты при езде, могут быть связаны с неполадками в мультивпрыске.

Бывает и так, что из-за неисправностей моновпрыска Пассат б3 не заводится вовсе. В дальнейшей статье будет описано как настроить моновпрыск Пассат в3. Поиск неисправности Компьютерная диагностика, к которой все сейчас привыкли, абсолютно бесполезна, когда дело касается более старых автомобилей. Поиск неисправностей моновпрыска Фольксваген Пассат б3 под силу любому грамотному владельцу.

Настройка и ремонт моновпрыска на Volkswagen Passat B3

Частая проблема для немецкой распространенной машины: как настроить и отремонтировать моновпрыск на Volkswagen Passat B3. Эта модель является очень распространенной из всего модельного ряда Volkswagen.

Для нее характерны следующие положительные качества: надежность, вместительность, долговечность, простота в обслуживании. В общем, в этой машине собрано много характеристик, делающих ее по-настоящему народной машиной. Также можно отметить, что салон большой и просторный, заводится авто при очень низких температурах, кузов изготовлен качественно, для своих лет сильно резвая машина.

Благодаря этим достоинствам многие используют Passat B3 как рабочую лошадку, ее можно встретить везде: в городе, на даче, посреди поля, в лесу, в болотах, на рыбалке. Хотя машина и очень надежная, но поломки и стабильность в работе двигателя встречаются и у нее. Так, одной из проблем может стать плавание оборотов двигателя, из-за чего машина начинает плохо себя вести, как принято в народе говорить — авто «тупит».

Настройка и ремонт моновпрыска на Volkswagen Passat B3

Даже если машина завелась хорошо, то через некоторое время при езде возможно падение оборотов и педаль газа как бы западает. Эти проблемы связаны с моновпрыском двигателя.

Читайте так же:
Как отрегулировать передачи на дэу нексия

Настройка и ремонт моновпрыска на Volkswagen Passat B3 задача не их сложных, самое главное обнаружить причину этой неполадки. Сложность компьютерной диагностики в данной модели осложнена отсутствием модуля подключения компьютера.

Проблема при неравномерном моновпрыске, как правило, может заключаться в следующем:

  • под моновпрыском стоит прокладка, при нарушении герметичности которой начинается неравномерное распределение топлива (замена прокладки);
  • на самом устройстве установлен датчик желтого цвета, под которым спрятаны провода. Нужно снять датчик и проверить целостность соединения проводов;
  • неисправность может быть связана с ними (подбор оптимального типа свечей);
  • возможна пробитая крышка трамплера (тут необходима ее замена). Отверстие может быть и незначительным, даже не видимое невооруженным глазом;
  • на датчике, регулирующем положение дроссельной заслонки, сопротивление должно изменяться без значительных провалов в значениях (проверка целостности проводки);
  • неподходящая компрессия бензонасоса (ремонт или замена топливного элемента);
  • забитый топливный фильтр (замена на новый);
  • нагар и засорение дроссельной заслонки (просто разбираем и чистим ее).

Выше приведены основные проблемы, играющие важную роль в работе моновпрыска. Если не помогли данные варианты решения неисправности, то следует проконсультироваться со специалистами. После того как моновпрыск починили, необходимо его еще и правильно отрегулировать.

Настройка моновпрыска на Volkswagen Passat B3 проводится в следующем порядке:

  • нужно замерить сопротивление на датчике температуры всасываемого воздуха мультиметром и сравнить его с табличным значением (если работы проводятся при комнатной температуре 20-25°С, то значение сопротивления находится на уровне 1,8-1,9 кОм);
  • при нагревании датчика всасываемого воздуха, сопротивление – падает; при охлаждении – растет. Если все именно так, следовательно, датчик работает;
  • замеряем сопротивление самой форсунки (значения сопротивления находятся в пределах от 1,2 до 1,6 Ом). При получении значений выше проверьте погрешность мультиметра, она может быть значительной. Подробней это расписано в статье «Как проверить форсунки»;
  • затем выставляем зазор холостого хода моновпрыска. Подведя напряжение 12 В от аккумулятора к контактам регулятора, акселератор ставим в крайнее положение. Выставляем мультиметр в режим «короткого замыкания» и присоединяем контакты к регулятору акселератора. Должна получиться такая ситуация: между штоком и концевиком акселератора должен быть зазор, вставляем щуп в эту щель (в идеале 0,45-0,5 мм), если мультиметр не регистрирует короткое замыкание, значит расстояние великовато. Следует отметить, что регулировочный болт при данной процедуре необходимо выставить по инструкции. Итак, если зазор великоват, то регулируем положение концевика акселератора винтом, расположенным снизу моновпрыска;
  • регулируем положение дроссельной заслонки. Для этого моновспрыск надо его установить на двигатель и подключить разъем на форсунку, датчик положения дроссельной заслонки и датчик всасываемого воздуха. Подключаем топливные шланги и снимаем клемму с аккумулятора, и поворачиваем ключ зажигания. При этом сбрасываются все настройки бортового устройства. После этого подключаем аккумулятор на место.

Настройка и ремонт моновпрыска на Volkswagen Passat B3

Замеряем напряжение на первом и пятом контактах разъема дроссельной заслонки (при включенном зажигании), должно быть 5–6 В. Потом между 1 и 2 контактом значение — 0,186 В, если же нет, то проводим настройку. Для этого отпускаем 4 винта крышки заслонки, подключаем мультиметр к 1 и 2 контакту и поворачиваем крышку в одну или вторую сторону, изменяя при этом напряжение.

На этом настройка закончена, собираем моновпрыск до конца и заводим машину. Таким образом, проводится настройка и ремонт моновпрыска на Volkswagen Passat B3. Если не боятся вымазать руки, и они растут из нужного места, то ничего сложного в этом нет. Все сделать самому намного приятнее, чем за это еще кому-то платить не малые деньги.

Читайте так же:
Регулировка центробежного сцепления квадроцикла

Пассат б3 настройка моновпрыска – Ремонт и настройка моновпрыска своими руками

Volkswagen Golf 2 / Фольксваген Гольф 2 (191, 192, 193, 194) 1984 — 1988
Volkswagen Jetta 2 / Фольксваген Джетта 2 (165, 166, 167, 168) 1984 — 1988
Volkswagen Golf 2 / Фольксваген Гольф 2 (1G1) 1989 — 1992
Volkswagen Jetta 2 / Фольксваген Джетта 2 (1G2) 1989 — 1992

SEAT Toledo / Сеат Толедо (1L)

порядок работ подходит и для других автомобилей с системой впрыска Mono motronic

Подобных тем уже было немало, но вопросы продолжают появляться. Раз уж позанимался своим, то поделюсь и пусть будет ещё одна с картинками, вроде инструкции.
У меня начались периодические проблемы с холостым ходом, то глохнет в сырую погоду, то газует на следующий день после того как подморозит. Да собственно и пора уже впрыском позаниматься ибо несколько лет не трогал…
Начинаем с датчика температуры охлаждающей жидкости (ДТОЖ), его снимаем и в «кастрюльку» в качестве которой используем например консервную банку, также потребуется термометр, мультиметр, снег с улицы или лёд из холодильника, небольшая плитка. У меня термометр «стряхнулся» и пользовался датчиком температура мультиметра.
Берём датчик, у меня такой, ему лет 10:

Накладываем в банку снег или лёд чтобы температура была около 0 и производим первый замер, потом включаем плитку и производим замер примерно каждые 10 градусов вплот до кипения 100*С. Снега должно быть примерно на сантиметр, чтобы металлическая часть датчика была погружена, а на контакты вода не попала.

У меня показания достаточно близки и что называется «пойдёт».

Переходим к датчику температуры всасываемого воздуха (ДТВВ), сначала следует проверить проводки от разьёма до элемента(«кристалл», «таблетка» …). К сожалению фотки не сделал… У меня оба провода показали завышенное сопротивление, один около 5Ом, друго почти 200Ом, а это значит что проводники в крышке форсунки закисли, и их нужно дублировать. Для этого я проточил канавки бормашинкой, уложил новые проводки и подпаял к выводам разьёма и самому элементу. Потом замазал поксиполом, можно эпоксидкой и т.п.
Бормашина:

элемент с подпаянными новыми проводами:

Теперь переходим к замерам, сначала определяем условное сопротивление проводов прибора:

Таким образом, от каждого малого омического сопротивления будем отнимать примерно 0,2 — 0,3 Ом.
Замеряем оба восстановленных проводника от разьёма до элемента:

Теперь с проводниками всё хорошо 0Ом и переходим замеру сопротивления самого элемента:

Так как характеристики у элементов ДТОЖ и ДТВВ одинаковы пользуемся тем же графиком. У меня в мастерской температура почти комнатная и сопротивление ДТВВ соответственное…

Замеряем сопротивление форсунки:

1,5-0,3=1,2Ом прямо как в букваре…

Переходим к регулятору холостого хода (РХХ). Из-за разрыва пыльника, РХХ моего авто насосал пыли / грязи и давал сбои по контакту:

Новых пыльников не продают, да и при отмывки контакта я немного повредил контактную пластинку, поэтому меняю новым, вот относительно недорогой из «не китайских»:

В первую очередь полностью загоняем шток внутрь, можно использовать например вот такую батарейку:

Устанавливаем РХХ на инжектор и регулируем зазор, положение самой заслонки у меня нормальное и я этим не занимался, надеюсь что у вас тоже(опломбировано) и сразу переходим к зазору, потребуется щуп 0,45мм:

Читайте так же:
Регулировка датчика дроссельной заслонки митсубиси мираж

По прибору нужно поймать момент замыкания/размыкания контакта:

Зазор РХХ установили, переходим к регулировке датчика положения дроссельной заслонки (ДПДЗ), у меня его настройки были в порядке, но чесались руки попробовать новый китайский ДПДЗ, поезжу и посмотрю как будет работать…

Вот родной ДПДЗ:

Потёрт прилично, но не насквозь и пока работоспособен.
Новый китаец:

Пропайка контактов плохая, пропаял как следует перед установкой.

Установка данного девайса проблем не вызывает, а вот настройка дело деликатное. Можно делать на авто используя штатное питание датчика 5В, но на улице холодно и я предпочёл делать это в условиях тёплой мастерской. Требуются стабилизированные 5В, если есть лаборатрный блок питание отлично (у меня есть), если нет, собираем простейший линейный стабилизатор на микросхеме типа 7805 (отечественный аналог КР142ЕН5А) и питаем от подходящих 9-25 В, да хоть от аккумулятора:

Подаём на вывод 1 ДПДЗ -5В от собранного стабилизатора, на вывод 1 +5В, а на выводе 2 относительно вывода 1 замеряем напряжение точки отсчёта закрытого положения заслонки. Поворотом датчика устанавливаем напряжение около 0,19В:

После этого аккуратно затягиваем датчик контролируя напряжение, оно может немного уплывать и настройку придётся повторить, датчик затягивать сильно не стоит.
После регулировку инжектор устанавливаем на машину, подключаем АКБ, заводим и прогреваем двигатель до рабочей температуры (2 включения вентилятора радиатора*). Выключаем зажигание, отключаем АКБ минут на 10-15, подключаем, заводим не трогая педали газа, доводим температуру до рабочей* и выключаем зажигание.
Всё это время педаль газа не трогать!
Заводим двигатель и всё, готово…

ПС: Естественно подразумеваем, что начальный УОЗ выставлен правильно, подсосов нигде нет, ГРМ, ЦПГ, ВВ часть, ЛЗ, РТВВ, давление топлива, проводка в порядке…
С последней займёмся через 2-3 недели, как потеплеет, в общем как говорится продолжение следует…

Продолжение и все обсуждения отчета здесь
