Регулировка клапанов ВАЗ 2109, 2108

Регулировка клапанов ВАЗ 2109, 2108

ВАЗ 2109 - зазоры клапанов

Регулировка размеров зазоров клапанов автомобиля ВАЗ 2109, 2108 производится в обязательном порядке. Связана потребность выполнения данной операции с целью обеспечения корректной работы механизма газораспределения.

Предусмотрен строго определенный порядок выполнения работ по регулировке клапанов. Но в отдельных книгах можно встретить упоминание о том, что соответствующий порядок не имеет никакого значения. Ниже предлагается рассмотреть процесс, дать важные рекомендации относительно его выполнения.

Газораспределительный механизм ВАЗ 2109, 2108

Газораспределительный механизм ВАЗ 2109, 2108

Регулировка зазоров клапанов ВАЗ 2109, 2108

Для выполнения регулировки зазоров клапанов ВАЗ 2109, 2108 потребуется:

  • Наличие специального комплекта щупов, значениями 0.10-0.50 миллиметров.
  • Инструмент, предназначенный для выполнения работ по замене комплекта шайб.
  • Непосредственно сам комплект сменных шайб, в соответствии с конфигурацией двигателя, регламентированного паспортными данными.

Изначально необходимо отметить, что двигатель модели автомобиля имеет 8 клапанов. Согласно регламенту эксплуатации транспортного средства, операция выполняется спустя каждые 20000-30000 километров.

Делается все предельно просто, необходимо всего лишь:

  1. Установить специальное ВМТ или же провести метки.
  2. Проверить положение в двигателе первого цилиндра, что выполняется посредством проворота распределительного вала на 90 градусов по часовой стрелке.
  3. В дальнейшем необходимо аналогичным образом выполнить проверку третьего цилиндра, после четвертого и наконец, второго.

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108.

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом. Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время.

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Регулировка клапанов ВАЗ 2108, 2109, 21083, 21099. Видео

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

  1. Проворачивать коленчатый вал нужно таким образом, чтобы метка на шкиве распределительного вала совпадала с меткой на крышке зубчатого вала. Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
  2. После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах 1 и 5 зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
  3. После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов. В том случае, когда имеются отклонения в зазорах, их также требуется отрегулировать с использованием сменного комплекта шайб.
Читайте так же:
Как отрегулировать электронного газовый редуктор

Схема регулировки клапанов ВАЗ 2109, 2108

Таблица углов для регулировки клапанов ВАЗ 2109, 2108

Как показывает практика, нет необходимости выполнять самостоятельно ремонт. В таком случае, это может привести к тому, что даже при экономии нет вероятности, что установка шайб приведет к положительному результату. Будет затрачено значительное количество усилий и времени.

Специалисты сервисного центра выполнят все работы в оперативном режиме. Это позволит сэкономить свое время и ресурсы, обеспечить себе идеальные условия для эксплуатации транспортного средства.

ВАЖНО! Обязательно учтите, что предварительно проводится диагностировка оборудования, после чего устанавливается потребность в регулировании зазоров. Воспользуйтесь данным предложением, что позволит гарантированно получить лучшие условия для работы.

Замена клапанов lada 21073 (ваз 21073)

Необходимо отметить, что регулировка клапанов на ВАЗ 2107 не отличается от аналогичной операции на любой другой классической модели ВАЗ. Так что регулировка клапанов ВАЗ 2109 будет осуществляться в той же последовательности, как и порядок регулировки на 2106. Кстати, такую манипуляцию можно осуществлять на любом двигателе — как на горячем, так и на холодном. В качестве мерительного инструмента понадобятся два щупа: для холодной регулировки 0,15 мм и для горячей — 0,20 мм. Следует отметить, что более точную регулировку можно осуществить на холодном двигателе, однако зачастую летом нет возможности быстро остудить двигатель. Поэтому в данном случае используется щуп для регулировки клапанов величиной две десятых миллиметра.

  • 1 Цель регулировки клапанов
    • 1.1 Осуществление регулировки клапанов
      • 1.1.1 Регулировка клапанов на ВАЗ — видео

      Цель регулировки клапанов

      Понятно, что любые работы, связанные с техническим обслуживанием автомобиля, преследуют какую-то цель — это и замена сцепления на ВАЗ 2109, и различный мелкий ремонт и профилактика. Что касается непосредственно регулировки клапанов, то она нужна для того, чтобы фазы газораспределения срабатывали наиболее точно. Это влечет за собой, в свою очередь, более полное наполнение и эффективную продувку цилиндров и лучшее сгорание топлива. Своевременная регулировка позволяет сделать работу двигателя более «чистой» и избежать стуков клапанов, в связи с чем их эксплуатационный ресурс увеличится. Ведь в данном случае будет отсутствовать ударная нагрузка кулачка распредвала о приводной рычаг и стержень клапана. Соответственно, регулировка клапанов и правильно отрегулированные зазоры намного увеличивают работоспособность и срок службы всех вышеупомянутых деталей.

      Зазоры меньше допустимого являются еще более опасными, поскольку в данном случае возникает опасность прогара клапанов. Клапан не может полностью сесть в седло головки блока — ему не дает это сделать уменьшенный зазор между рычагом привода и кулачком распределительного вала. Образовавшиеся «неплотности» позволяют прорываться газам из камеры сгорания. Естественно, учитывая температуру в камере сгорания (2000 градусов), неудивительно, что кромка выпускного клапана может попросту сгореть. Кроме того, перегрев в данном случае приводит и к быстрому выходу из строя сальников клапанов. А это, в свою очередь, сказывается на масле — оно засоряется продуктами сгорания и расходуется в намного больших количествах, что приводит к дополнительным затратам.

      Естественно, существует определенная периодичность выполнения всех профилактических мероприятий в автомобиле. И, если на ВАЗ 2107 ремонт карбюратора будет производиться только в том случае, если старый узел выйдет из строя, то регулировка клапанов двигателя должна осуществляться, не дожидаясь какой-либо серьезной поломки. Проверять зазоры клапанов на классических моделях ВАЗ следует каждые десять-пятнадцать тысяч километров. Безусловно, эти рекомендации являются необязательными к выполнению, но весьма желательными. Естественно, намного проще потратить несколько часов своего времени (или отвезти автомобиль на станцию техобслуживания), нежели проигнорировать советы и заниматься затем дорогостоящим и длительным ремонтом.

      Осуществление регулировки клапанов

      Во-первых, необходимо удостовериться в том, что цепь натянута согласно нормативу. Если же нет, то ее нужно подтянуть. Снимается крышка клапанов, после чего выставляются метки: риска — внизу на шкиве коленчатого вала, лунка — вверху на звездочке распределительного вала и прилив — на постели распределительного вала.Так, порядок регулировки клапанов на ВАЗ 2107 такой: 6-8,4-7,1-3,5-2, при этом счет необходимо начинать от звездочки распределительного вала. После того, как будет отрегулирована одна пара, необходимо провернуть двигатель на пол-оборота и приступать к регулировке следующей пары. Для отпускания регулировочной пары целесообразнее всего использовать специальный ВАЗовский ключ.

      регулировка клапанов ваз 2107

      Кроме ключа, понадобятся еще и шайбы для регулировки клапанов. После того, как контргайка регулировочной стойки будет отпущена нижним ключом, следует верхним ключом отрегулировать натяг. Щуп должен входить в зазор между кулачком распределительного вала и рычагом клапана не слишком туго, с небольшим натягом. После этого следует затянуть контргайку стойки. Естественно, перетяжка клапанного зазора недопустима.

      Если нет специального ключа для поворота коленвала, то можно прокатывать машину до совпадения меток. Кстати, по положению бегунка трамблера очень удобно контролировать проворачивание распределительного вала. Кроме того, положение коленвала можно также контролировать, взяв в качестве ориентира лунку звездочки распредвала, находящуюся с двух сторон постели. Один доворот лунка будет не видна, тогда нужно ориентироваться на бегунок.

      Регулировка клапанов на ВАЗ — видео

      Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.

      Элементы устройства карбюратора на моделях Нивы

      Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

      «Солекс» и «Озон»

      На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

      Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

      Проводим регулировку своими силами

      Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

      Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

      В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

      Ремонт карбюратора при провалах и рывках

      Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

      Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

      Почему стучат клапана? Причины и способы решения

      Стук клапанов сложно спутать со стуком коленвала к примеру, однако причин по которым появляется стук клапанов предостаточно, поэтому для более точного «заключения» необходим более детальный «осмотр».

      Чаще всего клапана начинаю стучать у авто с немалым пробегом, или у того, кто, как говорится, «забил» на свой автомобиль и не ведает о том, что в нем и где требует ухода. Иногда встречаются случаи, когда клапана стучат на абсолютно новых машинах, которые еще находятся на гарантийном обслуживании. Но в этом случае виной всему, скорее всего, будет какой-то заводской «косяк» или упущение.

      Причиной «номер один» можно назвать нарушение зазоров между кулачками и рычагами распределительного вала. Происходит это следующим образом — увеличивается зазор между вышеуказанными деталями, после чего кулачок начинает ударять по рокеру, в итоге в моторном отсеке начинают возникать странные звуки похожие на цокот металла о металл. Чем зазор будет больше, тем будет сильнее цокот и в последствии износ. Если все оставить как есть, ничего не предпринимать, то в конечном итоге мотор полностью выйдет из строя, перестанет заводиться и как минимум «потребует» капремонта. Величина зазора между клапанами четко регламентирована производителем силового агрегата, поэтому при малейшем отклонении необходимо выполнить регулировку клапанов учитывая параметры, установленные производителем.

      Стук клапанов может появляться из-за детонации двигателя. Как вы знаете, детонация — своего рода взрыв, результатом которого является волна, способная сотрясать все детали и узлы ДВС, в том числе и клапана. В результате выходит, что из-за детонации может появляться металлический цокот клапанов, хотя причина будет заключаться отнюдь не в клапанах. Признаки детонации: черный дым из выхлопной, сильная вибрация, падение мощности двигателя.

      Как понять почему стучат клапана именно у вас?

      Клапана также могут стучать и «на холодную», в данном случае причина может заключаться в критическом износе толкателя. Когда толкатели протекают или загрязнились, это может повлиять на подачу масла в клапана, в результате от дефицита смазки в клапанах может появиться характерный металлический стук.

      Регулировка клапанов ВАЗ 2109 — просто, быстро и выгодно

      Регулировка клапанов ВАЗ 2109

      Регулировка клапанов ВАЗ 2109, ее технология и особенности, интересна, естественно, только владельцам этой модели ВАЗ. Тем не менее, принцип работы универсален и знакомство с ним не помешает никому.

      Как проводится регулировка клапанов 2109?

      В двигателях внутреннего сгорания, которые устанавливаются в легковых и иных автомобилях, достаточно большое количество деталей изготавливают с таким расчётом, что температурное расширение металла никоим образом не влияет на их работоспособность. В первую очередь это касается тепловых зазоров между стержнями клапанов ГРМ и элементами, оказывающими на них давление. Кому из опытных автолюбителей не известна процедура выставления тепловых зазоров клапанов?

      Регулировка клапанов также неизбежна, ведь благодаря этой процедуре можно добиться экономии топлива, получения от мотора максимальной мощности и просто комфортной езды. Всем известно, что при увеличенном зазоре от мотора исходит характерный раздражающий звон.

      Регулировка клапанов 2109 необходима для того, чтобы между торцом клапана и кулачком распределительного вала обязательно присутствовал тепловой зазор — 0,2 мм для впускного клапана и 0,35 мм для выпускного. Погрешность при регулировании не должна быть больше 0,05 мм. Если зазор слишком велик, то клапан открывается не полностью, ввиду чего топливная смесь попадает в цилиндр не вся, а отработанные газы выводятся плохо. Зазор отсутствует, значит, клапан не закрывает окно.

      Что необходимо знать, если предстоит регулировка клапанов ВАЗ 2109?

      Конструкция газораспределительного механизма в автомобилях девятой серии значительно упрощена в сравнении с «классическими» жигулёвскими моторами. Кулачки распределительного вала оказывают давление непосредственно на торец клапана через регулировочную пластину. Каких-либо коромысел или других передаточных элементов здесь нет. В продаже имеются комплекты шайб различной толщины. Регулирование теплового зазора сводится к тому, что следует выбрать шайбу необходимой толщины.

      Размер зазора определяется с помощью специальных калиброванных щупов, которые также имеются в свободной продаже. Кроме этого придётся приобрести специальное приспособление для утапливания толкателей клапанов, ведь без него снять или поставить шайбу невозможно. Такое приобретение не будет лишним, ведь регулирование производится после того, как проведена замена клапанов ВАЗ 2109 и после пробега 25 — 30 тыс. км.

      На стадии подготовки к регулировке также необходимо сделать несколько операций:

      • Приготовить комплект ключей и домкрат;
      • снять крышку ГБЦ, а также воздушный фильтр карбюратора;
      • установить на головку приспособление для утапливания толкателей.

      Особенности технологического процесса регулировки

      Для начала следует определить, какие из клапанов впускные, а какие выпускные, ведь величина зазора у них разная. То есть, нам нужно знать элементарную нумерацию цилиндров двигателя. Считая от привода распредвала, выпускные клапаны находятся по счёту: 1-4-5-8, а впускные: 2-3-6-7.

      Регулировать зазор можно лишь в том случае, когда кулачок распредвала находится в верхней части, и клапан полностью закрыт. Добиться этого можно, проворачивая, распределительный вал.

      Для начала необходимо совместить метки на звёздочке и крышке привода. Поршень в первом цилиндре окажется в верхней мёртвой точке, от которой необходимо будет проворачивать вал на 45 градусов (+2-3 зуба). Порядок регулировки лучше заранее выписать на лист бумаги.

      Сама по себе регулировка происходит следующим образом. Между шайбой и распределительным валом вставляется щуп соответствующего размера (щуп должен входить с небольшим сопротивлением). Если он входит без затруднений или, наоборот, не входит в зазор, необходимо заменить шайбу. Утапливаем толкатель и вставляем фиксатор, так, чтобы он не препятствовал извлечению шайбы. Шайба извлекается из толкателя и вместо неё устанавливается другая (более толстая или менее тонкая). Толщина шайбы прописана на одной из сторон.

      Опытные водители могут с первого раза определить, какую необходимо устанавливать шайбу, но этот навык приходит только с практикой. Все остальные автолюбители обречены вставлять и извлекать шайбы разного размера до момента, пока не будет выставлен необходимый зазор.

      Замена сальников клапанов на ВАЗ 2109 (видео)

      Выполнять регулировку клапанов на автомобиле ВАЗ 2109 периодически приходится всем автовладельцам. Причиной может послужить ремонт ГБЦ или плановый технический осмотр состояния вашего двигателя.

      При ремонте головки блока цилиндров клапаны снимаются, а после их возвращения назад требуется обязательная регулировка зазоров.

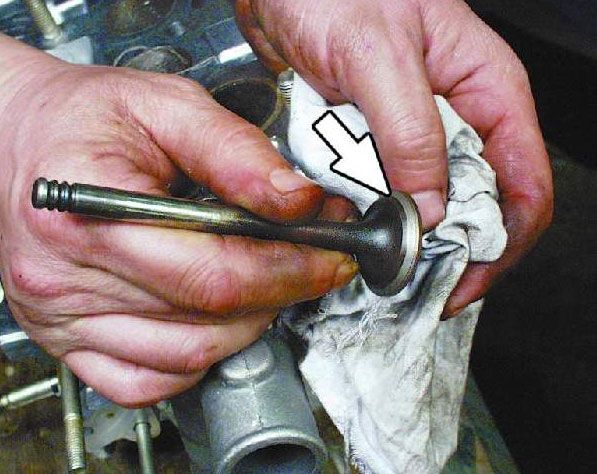

      Клапан девятки

      Признаки неисправности

      Если клапана не были отрегулированы должным образом, при запуске двигателя появляется характерный цокот. Этот достаточно звонкий шум исходит из-под крышки блока. Особенно хорошо его слышно при увеличении оборотов.

      Если зазор клапанов значительно больше положенного, звонкий цокот становится более отчетливым, шум появляется даже при небольших оборотах двигателя.

      Регулировка

      Чтобы выполнить регулировку зазора, необходимо использовать соответствующие регулировочные шайбы. Их устанавливают поверх толкателя клапанов.

      Если грамотно подобрать регулировочную шайбу методом проб и ошибок, вы сможете вернуть оптимальные показатели зазора, тем самым восстановить нормальную работу двигателя.

      Существуют определенные нормы относительно размеров зазоров в зависимости от клапана.

      Тип клапана

      Нормальный зазор

      Допустимое отклонение

      Процесс регулировки Процесс регулировки

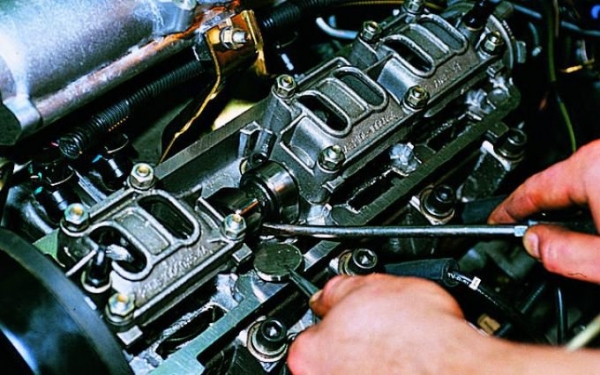

      Выполнить самостоятельно регулировку зазоров не сложно. Просто следуйте предоставленной инструкции, а также опирайтесь на видео советы и наглядные демонстрации процесса.

      1. Демонтируйте крышку блока и обработайте поверхности чистой ветошью. Нужно убрать следы моторного масла.
      2. Поставьте на шпильки крепежа крышки устройство для утапливания клапанных толкателей. Это самый обычный рычаг с ручкой.
      3. Установите поршень первого цилиндра в положении ВМТ — верхняя мертвая точка. Чтобы это сделать, демонтируйте крышку ремня привода распредвала и проверните коленвал по ходу его вращения. Метки на шестерне привода распредвала и задней крышке шестеренки должны совпасть. Если вынуть пару свечек зажигания, провернуть коленвал будет проще.
      4. После совмещения меток коленвал проворачивается еще примерно на 50 градусов, не более. Так вы сможете отвернуть кулачку распредвала от толкателей клапанов.

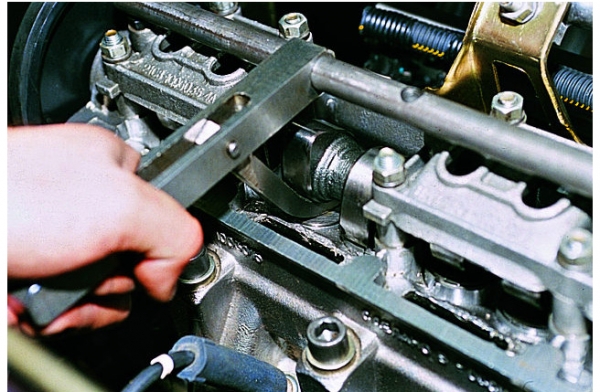

      5. Используя щуп, проверьте состояние зазоров на 1-3 клапанах и на 5. Если зазор отличается от нужного, методом замены регулировочных шайб верните нужные параметры.
      6. Чтобы отрегулировать зазоры, толкатели немного утапливаются, чтобы вы могли освободить регулировочные шайбы. Утапливаются толкатели методом отжима рычага. Не отпускайте его и зафиксируйте в нужном положении. Обязательно фиксатор ставится таким образом, чтобы он оказался между краем толкателя и распредвалом.

      Фиксация толкателя Фиксация толкателя

      1. Подденьте регулировочную шайбу с толкателя, поддев ее плоской отверткой. На обратной стороне шайб обычно наносится отметка с размером. Если нет, придется замерить вручную. Запишите где-нибудь, какая толщина используемой шайбы, и ориентируясь по размерам, выберите новую шайбу.
      2. Новые регулировочные шайбы обязательно устанавливаются цифрами вниз. Утопив устройство для сжатия толкателя клапанов, фиксатор можно убрать.
      3. Проверьте зазор. Если потребуется, проведите операцию еще раз, взяв шайбу больше или меньше предыдущей.
      4. Завершив регулировку, коленвал проворачивается на 360 градусов, что открывает доступ к 4, 6, 7 и 8 клапанам. Их регулировка выполняется аналогичным образом.

      Проблемные сальники

      Помимо регулировки клапанов, крайне важно проверить текущее состояние сальников.

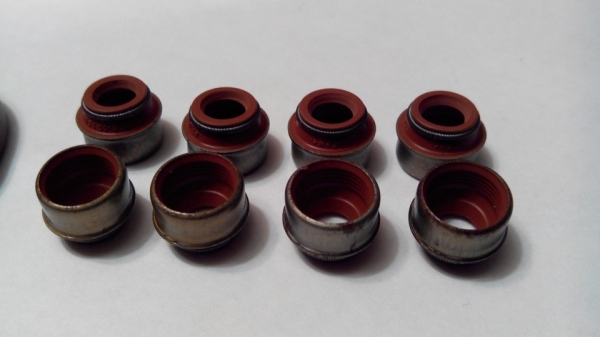

      Сальники клапанов предназначены для предотвращения пропуска излишнего количества моторного масла. В идеальном рабочем состоянии они плотно прилегают к клапану и пропускают только то количество масла, которое необходимо для обеспечения эффективной смазки.

      Сальники клапанов Сальники клапанов

      Их приходится иногда менять, поскольку используемая для изготовления сальников резина со временем стареет, теряет эластичность. Как результат, сальник пропускает больше масла, чем требуется. Растет потребление масла двигателем, возникают проблемы в системе смазки и не только.

      Потому предлагаем вам инструкцию по их замене.

      1. Работа начинается с обязательного снятия минусовой клеммы с аккумуляторной батареи.
      2. Отключите контакты от катушки зажигания, уберите их в сторону. Свечи лучше не выкручивать, иначе вы рискуете обеспечить цилиндры внушительным количеством грязи в процессе ремонта.
      3. Отключите от клапанной крышки пару резиновых трубок. Ослабьте крепежные винты крышки клапанов и открутите их. В последующем все мелкие детали, гайки, болты складывайте в отдельную баночку, чтобы ничего не потерять.
      4. Снимите клапанную крышку и п ару прокладок. Лучше всего эти прокладки сразу заменить.
      5. Чтобы не снимать боковую крышку ГБЦ, которая закрывает цепь и звездочки распредвала, можете отвести звездочки в крышку до упора и вывести из них валы.
      6. Снимите свечи зажигания. Первым делом вставьте масляный щуп в отверстие свечей до тех пор, пока конец упрется в поршень. После этого аккуратно прокрутите шкив, пока щуп не застопорится перед опусканием.
      7. С помощью маркера или краски сделайте на звездочках и цепи метки, зафиксировав необходимое положение зубцов в цепи. Так вы сможете при обратной сборке правильно вернуть цепь на зубья, на которых она располагалась перед демонтажными работами.
      8. Открутите звездочки, используя рожковый или накидной ключ. Чтобы цилиндры при этом не проворачивались, зафиксируйте большой шкив снизу под колесом ключом.
      9. Снимите бугели крепления валов. Первым снимается тот, который возле звездочек. Далее снимаются все остальные, придерживаясь порядка ослабления. Уложите все элементы на ветошь в том порядке, в котором вы их снимали. Так вы не запутаетесь при обратной сборке.

      Процедура замены Процедура замены

      1. Демонтируйте со своих гнезд звездочки. Первую легко извлекают в районе боковой крышки ГБЦ, если перед этим снять датчик положения вала. Он удерживается на одном болтике, потому тут проблем возникнуть не должно.
      2. Освободив от бугелей валы, поднимите их немного с помощью плоской отвертки, после чего выньте из звездочек.
      3. Сняв валы, уберите ближнюю звезду и закрепите цепь с небольшим натяжением.
      4. Далее демонтируются стаканчики клапанов. Они блестящие, потому перепутать сложно. Хотя никаких фиксаторов для стаканов не используется, с их демонтажем могут возникнуть проблемы. Они прилипают изнутри. Попробуйте использовать мощный магнит.
      5. Снимите пружины. Чтобы это сделать, вам потребуется рассухарить клапаны на 1 и 4 цилиндрах. Это обусловлено тем, что на них поршень находится в ВМТ. Крайний кронштейн закрепите болтом, используя подходящее отверстие в головке блока. Вторым кронштейном нажмите рывком на шайбу до упора. Сухарики должна освободиться, после чего вы их аккуратно извлекаете из посадочных мест намагниченной отверткой.
      6. Выньте пружины вместе с шайбой. Разложите их на столе в том порядке, в котором извлекали. Все, мы наконец-то добрались до наших сальников.
      7. Плоскогубцами демонтируйте старые сальники. На это может уйти достаточно много времени.
      8. Наденьте новые сальники, обработав их перед этим моторным маслом.

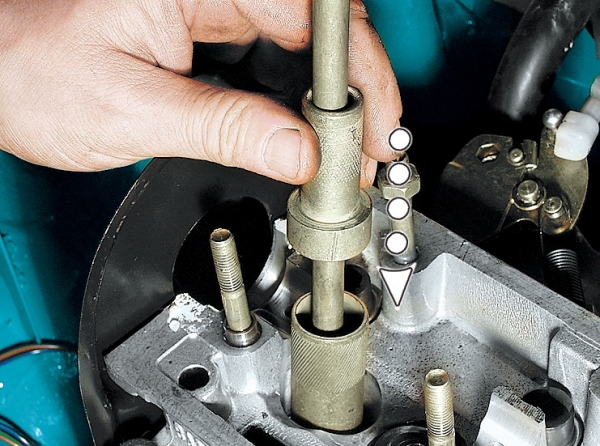

      9. Запрессуйте на место, воспользовавшись шайбой или трубкой нужного диаметра.
      10. Верните на место пружинки, засухарьте. Тут нужно быть максимально аккуратными и внимательными. Рекомендуем закрыть двигатель ветошью. Засухарив клапаны 1 и 4 цилиндров, переведите поршни 2 и 3 цилиндров в ВМТ, после чего повторите операцию.
      11. Засухарив последний клапан, приступайте к обратной сборке узла. Здесь четко соблюдайте обратную последовательность.

      Обратная сборка не редко доставляет проблемы тем, кто не учитывает полезные советы по ходу разборки узла — нанесение меток, раскладка демонтированных деталей в последовательности, складирование крепежей в отдельные емкости и пр.

      Отрегулировать клапаны и поменять на них сальники — задача не самая простая, но возможная для выполнения своими руками. Наберитесь терпения и следуйте инструкциям.
