Неустойчивые обороты холостого хода 2106

Вам нужно знать, как выставить холостые обороты ВАЗ 2106, чтобы провести регулировку карбюратора. Своими руками эту процедуру выполнить можно довольно быстро, если, конечно, имеете представление о том, из чего состоит карбюратор и функции основных его узлов. Но обо всем по порядку, а начнем с самого печального – случай, если вдруг нет оборотов на холостом ходу и двигатель начинает глохнуть.

Не важно, где вы находитесь, в какой точке! Важно, что программа для небольшого автосервиса всегда под рукой! И где бы вы не находились, доступна информация о бизнес процессах и продажах запчастей. Живите проще!

Вам повезет, если это произошло вблизи от дома. Но если в дороге – хорошего мало. От себя добавлю, что несколько раз приходилось снимать и разбирать карбюратор, стоя на узкой трассе, шарахаясь от проезжающих грузовиков и подсвечивая фонариком. Хорошая привычка – брать в дорогу термос и фонарь.

Двигатель не держит холостые: основная причина

Первое, на что нужно обратить внимание – это электромагнитный клапан. Устанавливается, правда, он не на всех карбюраторах ВАЗ 2106. Именно этот небольшой прибор чаще всего приходит в негодность. Он по принципу действия похож на втягивающее реле – есть обмотки, якорь, возвратная пружина, но габариты несколько меньше.

Функция электромагнитного клапана заключается в том, чтобы открывать путь для прохождения бензина (при закрытой дроссельной заслонке) в момент включения зажигания. И закрывать при отключении, соответственно.

Наиболее частые поломки электромагнитного клапана, в результате которых пропадает холостой ход:

Разрушение обмотки, якорь с иглой не двигается, подача топлива не осуществляется.
Засорение топливного жиклера, установленного на краю клапана.
Якорь клапана заклинил вследствие деформации.

Проверить это устройство можно очень быстро, понадобится небольшой отрезок провода, зачищенный с обоих краев. Один конец соединяете с плюсом АКБ, второй подключаете к выводу электромагнитного клапана. Должен раздаться достаточно громкий щелчок, но если его нет, то, скорее всего, имеет место быть разрушение обмотки.

Если же есть щелчок, уберите провод, подключенный ранее, включите зажигание. Наденьте колодку питания на клапан. Если не раздается щелчок, то присутствует разрушение проводки. Выходов в случае поломки может быть три, можно воспользоваться любым:

В случае полного разрушения электроклапана разумно окажется выкрутить его, снять наконечник (топливный жиклер). И таким образом доехать без особого труда до ближайшего магазина. Цена нового электроклапана ВАЗ 2106 составляет около 100 рублей, поэтому ремонт не выйдет дорогим.
Временно соединить вывод электромагнитного клапана с плюсовой клеммой аккумулятора – если разрушена проводка. Но в этом случае придется скидывать провод во время каждой остановки.
Намного эффективнее будет от вывода электроклапана провести провод к контакту катушки зажигания «+Б». Дело в том, что напряжение на нем появляется лишь после включения зажигания.

Если не клапан, то что?

Грязь, некачественное топливо, нарушение в работе системы зажигания – все это отдельно и в купе может отразиться на том, что пропадает холостой ход, либо он становится неустойчивым. Если уж решили провести полную диагностику, то начните с фильтров – воздушного и топливного.

Если они сильно засорены, то бензин или воздух (а это основные компоненты топливовоздушной смеси) не будут попадать в карбюратор нормально. А если точнее, то попадать они будут, но только преодолевая большое сопротивление. И не забудьте про фильтр в виде наперстка, который установлен на входе в карбюратор.

Выход – заменить все фильтры и не знать больше хлопот. Но если это не помогло, то у вас намного больше неисправных узлов. Значит, пришло время посмотреть на свечи (заодно вспомните, как давно вы их меняли). К сожалению, редкая свеча пройдет больше 30 тыс. км.

А это примерно год-полтора эксплуатации автомобиля в среднем режиме. Выкручиваете свечи, смотрите на нагар, имеется ли он и какой его цвет. При большом сроке службы центральный электрод свечи изнашивается и зазор от этого увеличивается. Замените свечи и проверьте, стабилен ли холостой ход.

Читайте так же:

Как отрегулировать клапана на ваз 2106 на картинках

Все равно глохнет на холостом и не держит обороты? Тогда остается система зажигания. Если у вас она контактная, то проверьте зазор в прерывателе и выставьте оптимальный угол опережения. Если бесконтактная, то проведите диагностику коммутатора и датчика Холла.

Эти два элемента чаще других выходят из строя. Впрочем, больше и нечему ломаться. Также осмотрите состояние высоковольтных проводов, при необходимости удалите с них влагу или грязь. Крышка трамблера должна быть без повреждений, а сопротивление резистора в бегунке около 5,5 кОм.

Настройка карбюратора ВАЗ 2106

На автомобиле ВАЗ 2106 регулировка холостого хода должна проводиться при условии, что все фильтры чистые (хотя бы воздушный поставьте новый), свечи практически новые, система зажигания работает идеально. Обратите внимание на то, что фильтр очистки воздуха должен быть установлен во время проведения регулировки карбюратора. Также нужно учесть, что уровень в поплавковой камере необходимо настроить заранее, если это необходимо. Про зазоры заслонок тоже не забывайте.

1 — Винт количества, 2 — винт качества топливной смеси

Регулировка холостого хода на автомобиле ВАЗ 2106 происходит путем вращения двух винтов – качества и количества топливной смеси. Начинается процедура с вращения винта качества топливной смеси. Проводится это при помощи плоской отвертки, добиваетесь максимального значения оборотов коленчатого вала двигателя.

Затем, вращая винт количества, устанавливаете частоту около 1100 оборотов. И последний шаг – установка окончательных оборотов холостого хода на уровне 800-900 путем вращения винта качества смеси.

Вот и все, процедура завершена. Если с первого раза не получилось, повторите весь процесс с самого начала. Если вас не устраивают холостые обороты двигателя вашей ВАЗ 2106, то можете сделать их немного выше. Это актуально для новичков, ведь уменьшается вероятность того, что двигатель заглохнет в момент начала движения. Спасибо за внимание, не забываем комментировать запись.

Карбюратор Озон. Убираем ЭПХХ.

Всем привет! Как я рассказывал раньше именно из-за карбюратора моя ласточка перестала заводиться.
Поэтому сразу же виновник был снят, раскручен и изучен. У меня на машине стоял карбюратор озон 2107-00, а два нуля он потому, что он был сочленен с не любимой многими системой ЭПХХ, или если по умному Экономайзер Принудительного Холостого Хода. Конечно сама задумка с внедрением подобной системы хороша, но вот качество компонентов в наше время оставляет желать лучшего. То блок управление сгорел, то электроклапан не работает, а самое слабое звено — микропереключатель на самом карбе, это просто расходник.
Ну и я, как все уже поняли, тоже отношусь к числу тем кто не любит данный девайс, к тому же машина попала ко мне уже с наполовину отключенной системой, поэтому я решил удалить сий продукт инженерного гения тазостроителей.

Вообще то конечно, главной проблемой моего карба было не это, а тупо деформированный фланец, из-за чего подсос воздуха получался, но коли раскрутил почему не сделать сразу.

Фото микрухи к сожалению нет(

Ну и сам процесс.
Для переделки мне пришлось купить :

Далее делаем следующее:

Ставим все на место подключаем шланги, лишний штуцер с коллектора можно заглушить, он теперь не нужен, лично я туда воткнул трубочку от экономметра, приборку то я сменил на седьмую. А к электромагнитному клапану цепляем оранжевый провод который шел на электровакуумный клапан.

Ну вот, можно сказать, и готово Теперь у нас полноценный Озон 2107-20. Осталось только выставить заводские настройки винтов, а потом сделать точную регулировку(как это делается, писать не буду, в интеренете полно инфы) Чтобы выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт качества на 2-3 оборота, а винт количества на 3-4.
Старые примбамбасы можно открутить, можно не трогать.
Ну вот и все чем я хотел поделиться. Хотел поставить еще механический привод 2ой камеры на него, но решил пока этого не делать, все равно карб весьма побитый. Да и фланец до конца не выправил, накидал побольше прокладок под него, вроде исчез подсос воздуха, пока и так сойдет. А параллельно начал собирать другой карб, взамен этого, вот на него и навешаю все, но об этом уже позже и в другом БЖ.
Спасибо за внимание и понимание! Всем пока!

Читайте так же:

Как регулировать датчик тормоза на калине е газ

Не работает электроклапан ваз 2106

При неисправном электромагнитном клапане двигатель глохнет при отпущенной педали "газа" и при полностью открытой воздушной заслонке карбюратора. Также неисправность может быть вызвана отсоединением провода от вывода клапана.

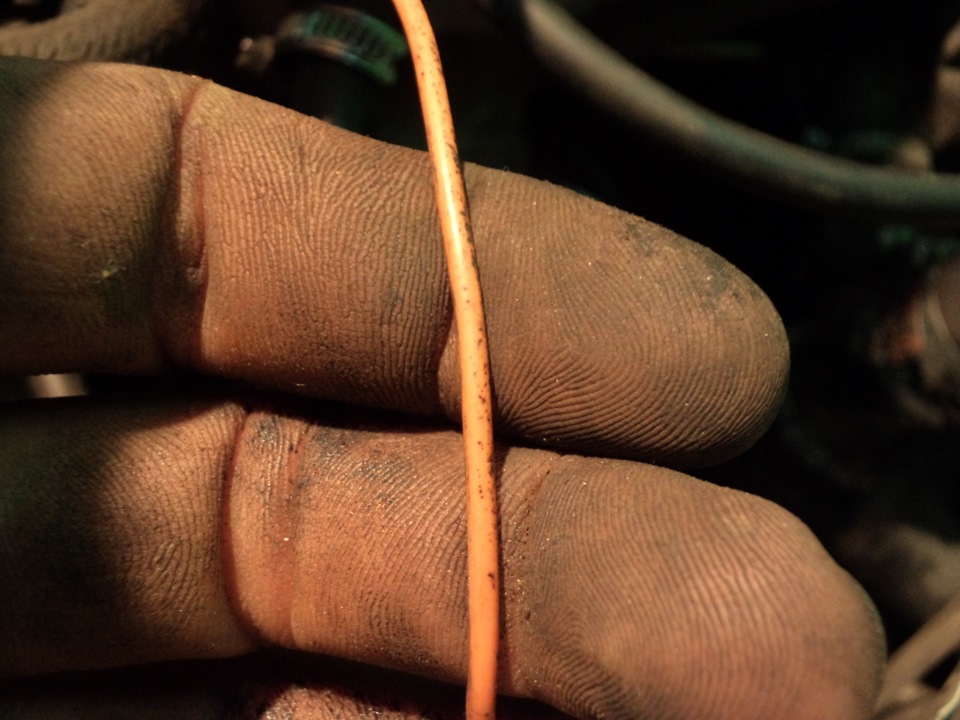

Для выполнения работы потребуется отрезок электропровода длиной 70 см.

1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к TO и ремонту").

2. Снимаем корпус воздушного фильтра (см. "Корпус воздушного фильтра — снятие и установка").

3. Отсоединяем наконечник провода от вывода клапана.

4. Отрезком провода соединяем вывод клапана с положительным выводом аккумуляторной батареи. При этом исправный клапан должен сработать с характерным щелчком. Неисправный клапан заменяем.

1. Ключом на 13 мм ослабив затяжку, отворачиваем неисправный клапан.

Для замены возможно использовать электромагнитный клапан от другой модели карбюратора, установив на него топливный жиклер холостого хода с неисправного клапана, предварительно промыв его в ацетоне и продув сжатым воздухом.

Детали электромагнитного клапана: 1 — клапан; 2 — кольцо уплотнительное; 3 — игла клапана; 4 — жиклер холостого хода

2. Жиклер вынимаем рукой или, при затруднении, плоскогубцами, аккуратно зажав через бумажный лист.

1. Устанавливаем новый клапан, заворачивая его в карбюратор рукой. Резиновое уплотнительное кольцо клапана должно быть эластичным и без повреждений.

2. Запускаем двигатель. Если двигатель работает неравномерно или глохнет на холостом ходу, возможно соединение клапана и карбюратора не герметично. В этом случае подтягиваем клапан ключом.

Всем привет. Сегодня решился поставить электромагнитный клапан. Простая заглушка не устраивала. Ну и как то сегодня попался на глаза мне клапан от ДААЗ 2103, ну и купил, решил проверить каков эффект. Все поставил, запустил, проверил, намного лучше чем с обычной заглушкой. Да и там на заглушке жиклер стоял непонятно какой. Ну и еще фотки процесса переделки второй камеры на мех.привод. Так для чего нужен электромагнитный клапан? Карбюратор ДААЗ – 2107 и 2105 в системе ЭПХХ, имеет установленный электромагнитный клапан на карбюратор, который осуществляет перекрытие подачи топлива в систему холостого хода, при движении автомобиля накатом, и педаль газа полностью отпущена.

Электромагнитный клапан управляется при помощи электронного блока экономайзера ЭПХХ, установленный на всех моделях ВАЗ серийного выпуска. Производя замену карбюратора, любой автовладелец старается идти кратчайшим путём. Мы в этом случае не исключение, подключаем клапан на карбюратор, который установлен в системе холостого хода, соединенный напрямую с замком зажигания.

Подобное подключение, исключит возможность работы горячего двигателя, находящегося на холостом ходу. Самовоспламенение смеси с выключенным зажиганием невозможно. Главное предназначение подобного клапана состоит в том, чтобы перекрывать подачу топлива в систему холостого хода. Происходит это в случаях, когда вы производите торможение двигателем или идет затяжной спуск, при движении автомобиля методом наката. В этом случае, когда электромагнитный клапан, подключен через блок ЭПХХ, вам удастся сэкономить минимум 0,4 литра топливной смеси на сто километров пробега в городском цикле движения. Да кстати огромное спасибо дяде Наилю Порошину за очень хорошие уроки по карбюраторам, по его методикам все работает. Дай Бог ему здоровья и столько же прожить еще. И еще в четверг придет заказ, педаль от инжекторной семерки. Жду не дождусь заказа)))) всем добра и ровных дорог.

Не важно, где вы находитесь, в какой точке! Важно, что программа для небольшого автосервиса всегда под рукой! И где бы вы не находились, доступна информация о бизнес процессах и продажах запчастей. Живите проще!

Читайте так же:

После регулировки клапанов появилась вибрация двигателя ваз 2114

Двигатель не держит холостые: основная причина

Наиболее частые поломки электромагнитного клапана, в результате которых пропадает холостой ход:

Разрушение обмотки, якорь с иглой не двигается, подача топлива не осуществляется.
Засорение топливного жиклера, установленного на краю клапана.
Якорь клапана заклинил вследствие деформации.

В случае полного разрушения электроклапана разумно окажется выкрутить его, снять наконечник (топливный жиклер). И таким образом доехать без особого труда до ближайшего магазина. Цена нового электроклапана ВАЗ 2106 составляет около 100 рублей, поэтому ремонт не выйдет дорогим.
Временно соединить вывод электромагнитного клапана с плюсовой клеммой аккумулятора – если разрушена проводка. Но в этом случае придется скидывать провод во время каждой остановки.
Намного эффективнее будет от вывода электроклапана провести провод к контакту катушки зажигания «+Б». Дело в том, что напряжение на нем появляется лишь после включения зажигания.

Если не клапан, то что?

Читайте так же:

Как отрегулировать кран духовки газовой плиты индезит

Настройка карбюратора ВАЗ 2106

1 — Винт количества, 2 — винт качества топливной смеси

Регулировка карбюратора ваз 2106 электроклапан

ПешеходЪ

Группа: Жигулисты
Сообщений: 6
Регистрация: 29.11.2007
Из: Рязань
Пользователь №: 1723
Машина:21063 / Renault SR
Цвет:бежевый / синий
Год Выпуска: 88 / 08
Спасибо сказали: 0 раз

федор

Просмотр профиля

Пенсионер со стажем

Группа: СуперЖигуляторы
Сообщений: 3492
Регистрация: 26.1.2008
Из: С-Пб Купчино
Пользователь №: 2168
Машина:Renault Laguna Grandtour K56
Цвет:Синий
Год Выпуска: 2000
Спасибо сказали: 19 раз

На моей бывшей машине с мотором 1300 стоял карбюратор 2105 без клапана. Я с ним горя не знал холостой ход регулировал один раз за три года. А на шестерке у меня клапан засирался раз в две недели стабильно. Бак поменял вроде пока все нормально.

ИМХО Капризная вещь. То засрется то сломается или провод слетит.

klio

Просмотр профиля

ЖигулистикЪ

Группа: Жигулёнок
Сообщений: 41
Регистрация: 30.3.2007
Из: Новосибирск
Пользователь №: 27
Машина:ВАЗ 2106
Цвет:зеленый сад
Год Выпуска: 1998
Спасибо сказали: 0 раз

Ice565

Просмотр профиля

Жигуль

Группа: Жигулёнок
Сообщений: 134
Регистрация: 21.11.2007
Из: Челябинска
Пользователь №: 1667
Машина:ВАЗ 2107 1,6i
Цвет:Серо-синий
Год Выпуска: 2007
Спасибо сказали: 0 раз

Nikolai G.

Просмотр профиля

ПешеходЪ

Choopyster

Просмотр профиля

Жигулеша

Группа: Жигулисты
Сообщений: 472
Регистрация: 24.9.2007
Из: г. Балаково
Пользователь №: 1267
Машина:ВАЗ-2106
Цвет:Белая
Год Выпуска: 1997
Спасибо сказали: 3 раза

Choopyster

Просмотр профиля

Жигулеша

Сегодня проверил свой "плюс".
Преверял как.
Снял шток-клапан внутри ЭМКХХ и проехался 23 км в одну сторону (отвез жену и тещу на дачу). Когда выключил зажигание, двигатель проработал еще секунды 3-4 с жуткой тряской!!!
Вернул шток-клапан ЭМКХХ на место и проехался 23 км в обратную сторону (за второй партией человеков 🙂 ). Когда выключил зажигание, двигатель заглох зразу без трясок и подергиваний.
Вывод: электромагнитный клапан холостого хода перекрывает подачу топлива при выключении зажигания, что предотвращает калийное зажигание. Присутствие-отсутствие ЭМКХХ ни коим образом не влияет на стабильность работы двигателя на холостых оборотах и расход топлива остается прежним!..

Сообщение отредактировал Choopyster — 24.5.2008, 11:20

DONETSK

Просмотр профиля

ЖигулистЪ

Группа: Жигулисты
Сообщений: 247
Регистрация: 15.10.2007
Из: Украина, Донецк
Пользователь №: 1394
Машина:2106
Цвет:Валентина
Год Выпуска: 1977
Спасибо сказали: 1 раз

korish

Просмотр профиля

ЖигулистЪ

Группа: Жигулисты
Сообщений: 181
Регистрация: 21.2.2008
Из: Симферополь
Пользователь №: 2422
Машина:Ваз 2106
Цвет:рубин 110
Год Выпуска: 1980
Спасибо сказали: 0 раз

Ice565

Просмотр профиля

Читайте так же:

Как регулируют клапана на ваз 21099

Жигуль

калильное зажигание/детонация в большинстве случаев зависит от регулировки зажигания, когда мне настроили карб и выставили зажигание по какимто мега девайсам с циферками и стрелочками — я хз че это за приборы, НО детонация пропала полностью, даже на горячих свечах (вкручивал для интереса) у меня ее нет, а раньше была секунд по 2-5 если движок был нагрет до 90, такчто врятли какието клапаны и т.п. помогут избавиться от детонации, просто нужно правильно выставить зажигание, желательно бесконтактное

Сообщение отредактировал Ice565 — 25.5.2008, 22:11

@лександр

Просмотр профиля

Жигуленышь

Группа: Жигулисты
Сообщений: 61
Регистрация: 2.4.2009
Из: Ростовская обл. Донецк
Пользователь №: 11846
Машина:ваз 21063
Цвет:жёлтый
Год Выпуска: 1988
Спасибо сказали: 0 раз

федор

Просмотр профиля

Пенсионер со стажем

Поставь на новый клапан жиклер со старого и все заработает нормально!

prosto

Просмотр профиля

Отпетый ЖигулистЪ

Группа: Жигулисты
Сообщений: 546
Регистрация: 8.8.2008
Из: Ульяновск
Пользователь №: 4287
Машина:ВАЗ-2107
Цвет:сине-серый
Год Выпуска: 2003
Спасибо сказали: 1 раз

@лександр

Просмотр профиля

Жигуленышь

Поставь на новый клапан жиклер со старого и все заработает нормально!

пробовал, не помогло, решил ещё раз почистить может где какой мусор остался, разобрал полностью и залил растворителем, завтра соберу посмотрим что получится. если не поможет на помойку его

DONETSK

Просмотр профиля

ЖигулистЪ

А как можно на таком карбе замутить электромагнитный клапан. или никак.

Сообщение отредактировал DONETSK — 19.4.2009, 21:34

@лександр

Просмотр профиля

Жигуленышь

prosto

Просмотр профиля

Отпетый ЖигулистЪ

Можно и вверх вкрутить, но, как практика показывает, клапана такого типа (вкручивающиеся) чаще накрываются чем выносные клапана что на шлангах вешаются и к крылу прикручиваются. Для верхнего варианта (в вкручивающимся клапаном вместо того винта под которым жиклер стоит) нужно только электроклапан купить и ввернуть его вместо этого болта с жиклером а для нижнего варианта нужно поменять узел регулировки ХХ на узел с мембраной и соском для подвода разрежения через навесной клапан из впускного коллектора, шланг и сам клапан.

den327

Просмотр профиля

Жигуленышь

Группа: Жигулисты
Сообщений: 57
Регистрация: 22.1.2009
Пользователь №: 8589
Машина:ВАЗ-2106
Цвет:синий
Год Выпуска: 2003
Спасибо сказали: 1 раз

Замена клапана холостого хода иногда таит в себе определенные сюрпризы :)))
Клапаны могут слегка отличаться длиной резьбовой части или длиной жиклера, поэтому при установке клапан необходимо затягивать вручную, без применения ключа (хотя на клапане есть шестигранник), только в этом случае можно притянуть клапан и не повредить жиклер.
При затягивании ключом "от души" деформируются отверстия в жиклере, иногда совсем сжимаются и клапан перестает выполнять свои функции.

Кстати.
клапан холостого хода служит не только чтобы перекрывать топливный канал ХХ при выключении зажигания,
основное его назначение — на оборотах свыше 3500 отключать подачу топлива в систему ХХ, для экономии и стабильной работы переходной системы, в момент открытия заслонки второй камеры.

А, калильное зажигание, это следствие некачественного бензина, карбюратор на него не влияет. (если конечно из него бензин не течет как из ведра)
