Замена фары lada 2115 (ваз 2115)

Замена фары lada 2115 (ваз 2115)

Как заменить фару ВАЗ 2114 — пошаговая инструкция

Передние фары постоянно подвержены риску повреждения, мелкие камешки подлетающие в воздух от впереди движущихся автомобилей, превращаются во что-то наподобие пуль, которые беспощадно расстреливают задние автомобили, доставляя массу неприятностей автомобилистам.

Одной из таких неприятностей является разбитая оптика головного света. Сегодня я расскажу как заменить фару ВАЗ 2114 в случае ее неисправности, или как в моем случае — когда повреждено стекло фары.

Как снять фару ВАЗ своими руками — детальный фотоотчет

1. Для удобства рекомендую снять пластиковую накладку над радиатором.

2. В нижней части бампера расположен винт под крестовую отвертку, он удерживает нижнюю ресничку фары, а также саму фару, сама ресница крепится к фаре на две клипсы.

Совет! НЕ рекомендую снимать поворот отдельно, кроме пружинки в задней части фары он также фиксируется на защелку снизу. См. фото.

3. Теперь со стороны радиатора открутите болт, с его помощью соединены — фара и серединная рамка над бампером, плавно переходящая в нижние ресницы по бокам.

4. Отсоедините штекеры на поворот, фару и гидрокорректор. Снимется гидрокорректор относительно просто — зажмите изогнутую клипсу, затем проверните штекер корректора вниз, после этого достаньте из гнезда.

5. Возьмите головку на 10 и с ее помощью открутите четыре болта расположенные в задней части фары.

6. Аккуратно, чтобы не повредить лакокрасочное покрытие, извлеките фару из посадочного гнезда, после снимите крепежи серединной рамки с общего крепления.

7. Снимите саму серединную рамку и достаньте фары с нижними ресничками.

Перед тем как заменить фару ВАЗ 2114 убедитесь в том, что она не подлежит ремонту, возможно ее еще можно восстановить. После проведения такого рода работ вам обязательно необходимо отрегулировать фары ВАЗ 2114 .

Рекомендуем посмотреть тематическое видео как заменить фары ВАЗ 2114 своими руками

Проверка и ремонт системы освещения автомобиля Ваз 2114, Ваз 2115, Ваз 2113 своими руками

Освещение и сигнализация Ваз 2114, Ваз 2115, Ваз 2113

Регулировка света фар Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Направление световых пучков фар лада самара 2 должно быть таким, чтобы дорога перед автомобилем ваз 2114, ваз 2115, ваз 2113 была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Регулировочные винты блок-фар: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — винты крепления кожуха; 4 — защитный кожух

Регулируются фары ваз 2114 вращением винтов 1 и 2, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.Поставьте полностью заправленный и снаряженный автомобиль с нагрузкой 750 Н (75 кгс) на сиденьи водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2×1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль лада самара 2 сбоку, чтобы установились пружины подвесок.

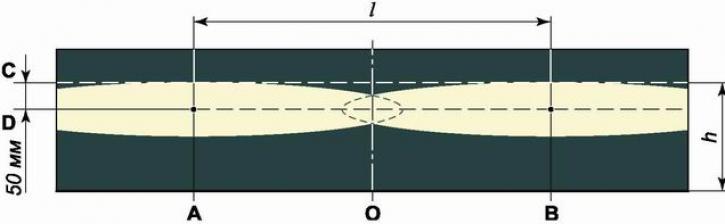

Схема регулировки света фар

Начертите на экране вертикальные линии: осевую О и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.Если на автомобиле имеется гидрокорректор фар, то установите его ручку на панели приборов в положение, соответствующее нагрузке автомобиля ваз 2113 одним водителем. Включите ближний свет фар ваз 2114. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 2 световые пучки фар.У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

ВАЗ 2114 2115. Ремонт и обслуживание

Как регулировать свет фар?

Каждый водитель рано или поздно сталкивается с проблемой неправильно отрегулированных фар, находящихся спереди: ведь они ограничивают расстояние видимости и создают реальную угрозу встречным автомобилям. В этой ситуации потребуется знать, как происходит регулировка света фар. Сейчас существуют три разные решения этой проблемы: в автомобильной мастерской, при помощи различных приборов или же самостоятельная регулировка света фар. Есть причины, по которым лучше доверить это процесс специалистам: кустарность данного метода, а также неточное соблюдение всех требований, установленных для прохождения технического осмотра.

Стоит помнить, что необходима как регулировка фар дальнего света, так и регулировка ближнего света фар. Стоимость регулировки света фар не слишком дорогостоящий процесс, но если Вы решили сделать это сами, то для начала следует проверить состояние пружин подвески, разница в размерах шин, их давление и т.д. Ведь каждый этот параметр может задать неправильный угол настройки, что может повлиять на качество регулировки.

Разные производители так или иначе оглашают условия, при которых должна происходить регулировка света фар автомобиля. Как правило, машина должна быть заправлена на 1/2 бака, а также загружена определенным способом. Случается, что из-за дефекта самой лампы невозможно добиться правильной регулировки.

Стоит также знать, что лампы света бывают двух видов: это раздельные или с совмещенным ближними и дальним светом. В первом регулировка света фар происходит отдельно для пучка ближнего и для пучка дальнего света. В втором случае нужно настроить только ближний свет, а дальний свет настроится сам, автоматически.

Проверка и регулировка света фар потребует:

— вертикальная и ровная стена;

— ровный, горизонтальной участок перед этой стеной, протяженностью 7-8 метров;

— какой-либо материал для разметки экрана (какая-нибудь клеящая лента).

Поделиться в соц. сетях

Навигация по записям

Источники: http://vaz-remont.ru/kak-zamenit-faru-vaz-2114-poshagovaya-instrukciya/, http://www.vazclub.com/vaz/2113-2114-2115/remont/elektrooborudovanie/osveschenie-i-signalizatsiya/regulirovka-far.html, http://vaz-2114-lada.ru/2012/06/kak-regulirovat-svet-far/

Фары. Замена фары на ВАЗ 2115 - видео, инструкция, советы

В видео и статье вы узнаете, как производится замена фары на ВАЗ 2115. Многие водители не уделяют должного внимания фарам и их регулировке. Именно поэтому в тёмное время суток зачастую бывает просто некомфортно ездить — множество встречных автомобилей просто слепит глаза.

Читайте так же:
Отрегулировать подачу газа на 402 двигатели

Разборка

1. Снимите аккумулятор для получения доступа к фаре

2. Отсоедините проводку и гидрокорректор

Проводка. Замена фары на ВАЗ 2115 - видео, инструкция, советыена фары на ВАЗ 2115 - видео, инструкция, советы

3. Снимите облицовку радиатора и самой фары

Сложного в этом ничего нет. Главное — не принимать лишнюю силу. Дело в том, что облицовка крепится не только на защёлках, но и на саморезах, самый хитрый из которых находится внизу, сверху это место выглядит так:

"Хитрый" саморез. Замена фары на ВАЗ 2115 - видео, инструкция, советыена фары на ВАЗ 2115 - видео, инструкция, советы

4. Удалите накладку и извлеките фару

Снятие фары. Замена фары на ВАЗ 2115 - видео, инструкция, советы

Если фару до сих пор что-то держит. То это может быть пружинка, которая держит указатель поворота. Так она выглядит на новой фаре:

Пружина. Замена фары на ВАЗ 2115 - видео, инструкция, советыена фары на ВАЗ 2115 - видео, инструкция, советы

Установка производится в обратном порядке.

Выбор фар для авто

Дело в том, что «Самары» комплектуются двумя видами ламп: Bosch или Автосвет. Именно поэтому перед походом в магазин нужно посмотреть, что за фара на вашем автомобиле. Далеко не в каждом магазине работают грамотные консультанты, которые могут подсказать правильно — будете с разными фарами ездить.

Конечно, Bosch в этом отношении лучше, фара выглядит ярче. Фары Автосвет гораздо мутнее. Кроме того, в фары Bosch металлические защёлки. Однако у отечественных фар поворотник крепится надёжнее.

Фары. Замена фары на ВАЗ 2115 - видео, инструкция, советы

С вентиляцией лучше дела обстоят у «Автосвета» — там больше отверстий. Бош в свою очередь удобен в регулировке — всё подписано и понятно.

Регулировка фар

Во-первых нужно посадить кого-нибудь в автомобиль или положить в него груз. Далее ознакомьтесь с размерами и расстояниями, рекомендованными для вашего автомобиля и приступайте к регулировке по горизонтали и вертикали.

Одной из неполадок, возникающих на передних фарах, является поврежденная оптика головного света. Далее речь пойдет о том, как выполнить замену фар ВАЗ 2114 при каких-то ее неисправностях или при поврежденном стекле фары.

Алгоритм снятия фар ВАЗ + фотоотчет

  1. Демонтировать пластиковую накладку, расположенную над радиатором.
  1. В нижней области бампера находится винт под отвертку с крестовым наконечником, удерживающий нижнюю ресничку фары, так же как и саму фару. Ресницу прикрепляют к фаре 2 клипсы.

Внимание!

Лучше не снимать поворот отдельно. Он зафиксирован не только пружинкой в задней части фары, но и защелкой снизу (показано на фотографии).

  1. Откручиваем болт со стороны радиатора, соединяющий фару с серединной рамкой над бампером, переходящую в нижние ресницы по бокам.

Также ознакомьтесь

  1. Отсоединить штекеры на поворот, затем фару и гидрокорректор. Чтоб выполнить последнее действие, нужно зажать изогнутую клипсу, повернуть книзу штекер корректора, демонтировать его из гнезда.
  1. Используя головку на «10», открутить 4 болта, находящиеся в задней части фары.
  1. Извлечь фару из посадочного гнезда, снять с общего крепления крепежи серединной рамки. Важно делать все аккуратно, чтоб избежать повреждений лакокрасочного покрытия.
  1. Снять срединную рамку, демонтировать фары с нижними ресничками.

Прежде чем заменять фары ВАЗ 2114, следует убедиться в их неисправности, так как, вероятно, их возможно отремонтировать. После этого нужно отрегулировать фары ВАЗ 2114.

Регулировка фар ваз 2114 своими руками фото

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

  • быть ровной;
  • находиться в темном месте без лишних засветок от фонарей;
  • на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Регулировка фар ваз 2114 своими руками фото

Автомобиль подготавливается следующим образом:

  1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
  2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
  3. Топливный бак заправляется до отсечки.
  4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
  5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

  • тряпка;
  • плотная ткань или картон;
  • моющий состав для окон;
  • фломастер;
  • рулетка;
  • уровень строительный;
  • башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

Регулировка фар ваз 2114 своими руками фото

  1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
  2. Рулеткой замеряется высота лампы относительно асфальта.
  3. Значение отмечается на стене горизонтальной линией.
  4. Вертикальной полосой маркируется центр автомобиля.
  5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
  6. Для выявления центра луча используются места перехода в галки.
  7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.
Читайте так же:
Как отрегулировать кардан на газели

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

Регулировка фар ваз 2114 своими руками фото

  1. Заглушить двигатель автомобиля.
  2. Включить ближний свет.
  3. Выставить рычаг гидрокорректора фар в положение 0.
  4. Открыть капот.
  5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
  6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
  7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Регулировка фар ваз 2114 своими руками фото

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Настройка противотуманных фонарей

  • подготовка автомобиля;
  • составление схемы;
  • корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Регулировка фар ваз 2114 своими руками фото

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

  1. Поставить машину на расстоянии в 5-10 метров от стены.
  2. Замерить высоту центра фары и отметить линией на схеме.
  3. Перенести на стенку отметки центра машины и противотуманок.
  4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

  • лампы сильно светят вверх или вниз;
  • смещен луч в одну из сторон;
  • неравномерная яркость фар при осмотре автомобиля;
  • недостаточная сила света, не видна четкая галка;
  • не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

  • Основная задача – освещать дорогу перед машиной. Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света.
  • Световой поток не должен бить по лобовому стеклу встречных авто.
  • Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Читайте так же:
Как регулировать педаль сцепления приоры

Пошаговая инструкция

  1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
  2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
  3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
  4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен;

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

  • Регулировка фар ваз 2114 своими руками фотоКнопка габаритов и ближних фар ВАЗ 2114: особенности и замена
  • Регулировка фар ваз 2114 своими руками фотоПочему не работает спидометр ВАЗ 2114: ищем причины
  • Регулировка фар ваз 2114 своими руками фотоПочему не работает сигнал на ВАЗ 2114: решаем проблему

Регулировка фар ваз 2114 своими руками фото

Здравствуйте. Автомобиль ВАЗ 2114 При попытке отрегулировать фары сломался регулировочный винт отвечающий за горизонтальную плоскость, как теперь быть можно как то регулировать свет или нужно менять весь блок фары. Спасибо.

Все же я не решусь регулировать фары сам, пробовал один раз и проходя Технический Осмотр автомобиля меня завернули именно за не правильную регулировку фар. так что лучше доверить это специалистам. тем более у них есть специальное оборудование.

Регулировка фар ваз 2114 своими руками фото

Предыдущий раз я рассказывал о поездке с негабаритом. В этой записи хотел рассказать о том как мне не хватает света фар на трассе. т.к. 99% в темное время суток езжу в городе, то проблем с недостаточностью освещения не возникало, но когда возвращался в ночь из командировки, сильно ощутил как сказывается неправильная регулировка фар на комфорте езды.
Я не любитель ездить быстро, но по трассе хотелось бы в дальних поездках держать среднюю скорость 85-90 ночью и 95-100 в светлое время суток. Со светлым временем суток все более менее понятно. А вот ночью все зависит напрямую от того как хорошо освещается дорога. Особенно актуально в зимний период времени, т.к. разметки на трассе практически нет.
Мои фары были отрегулированы слишком низко, но гидрокорректор уже не позволял поднять больше из салона, поэтому решил по приезду отрегулировать пучки света, а именно поднять вверх немного с запасом.
Очень повезло, что в гараже есть чудо стена, разрисованная еще в советские годы по советским чертежам.

Регулировка фар ваз 2114 своими руками фото

Регулировку произвел в следующей последовательности:
т.к. гидрокорректор рабочий, то сначала выставил его ровно на середину.
Далее выставил регулировку фар как полагается по чертежу.

Регулировка фар ваз 2114 своими руками фото

Поскольку чертеж советских времен, позволил предположить, что и разрабатывался он для советских автомобилей, ничем не хочу обидеть владельцев советских авто, но мне кажется что фары на них устанавливались менее технологичные и слепили водителей встречных авто чуть сильнее, поэтому я решил, что в максимально высокой точке мои фары должны светить чуть выше, чем по чертежу. Выставляю гидрокорректор в максимум и получаю желаемый результат.
Проехался по окружной дороге, вроде никого не слепил, и видимость стала получше, теперь ночью можно не напрягаясь держать крейсерские 90км/ч

Фары на ВАЗ-2114. Монтаж, регулировка, виды фар

Фары на ВАЗ-2114. Монтаж, регулировка, виды фар

Отечественные машины марки ВАЗ среди российских потребителей пользуются особенным спросом. Объясняется подобный выбор их относительно низкой стоимостью и неприхотливостью в эксплуатации. Но рано или поздно приходит момент, когда автомобиль в целом и фары на ВАЗ 2114 в частности, требуют некоторой починки.

В этой ситуации есть два варианта: или посетить сервис, где все сделают за вас за ваши же деньги или с легкостью выполнить все действия своими руками. Например, как поменять данный осветительный прибор на представленной модели своими руками? На первый взгляд кажется, что это очень сложно и самому не справиться. Но на самом деле все не так.

Для начала необходимо выбрать место, где вы будете проводить эту операцию. Лучше, чтобы это было ровное пространство. При проведении процедуры, автомобиль обязательно должен стоять с включенным стояночным тормозом.

Как заменить фары на ВАЗ 2114

  • Сначала нужно выключить зажигание.
  • Потом открыть капот и снять кожух, который закрывает батарею аккумулятора.
  • Обязательно нужно отсоединить минусовой контакт с той целью, чтобы при замене вы случайно не подверглись удару током.
  • Далее нужно снять накладку, закрывающую радиатор.
  • Последовательно следует отвернуть четыре болта, на которых она крепится.
  • Потом нужно под бампером отыскать крестовой винт. Именно он держит нижнюю ресничку и фару.
  • Дальше нужно найти «радиаторный» болтик. Он закрепляет фару к планке, которая располагается посередине.
  • Следуем далее. Необходимо снять два штекера, которые идут к поворотнику.
  • «Демонтажу» подлежит и гидрокорректор. Тыльная сторона «оснащена» четырьмя болтами.
  • Новое «светящееся» устройство монтируется в обратном порядке.
Читайте так же:
Ремонт и регулировка газового оборудования ловато

Полезные исторические сведения


История марки ВАЗ 2114 «рассказывает» нам, что представляемая модель является копией знаменитой «девятки», однако допускается небольшая неточность: базовой для данной модели послужила 21093, которая стала наиболее удачной модификацией «эксклюзивного» авто. Аналогично, как и вся серия «Самара 2», данная модель впитала ряд изменений, которые коснулись дизайна машины и некоторых важных узлов.

Этот экземпляр из популярного «семейства» получил более обтекаемый по сравнению с моделью 21093 экстерьер. Данный элемент дизайна формирует интересный эффект – основные корни дебютной серии «Лада Самара» усматриваются с трудом.

Противотуманные фары на ВАЗ 2114: Монтаж

Противотуманные фары на ВАЗ 2114

Сегодня без противотуманных фар не рекомендуется ездить ни одному автомобилю. Для начала нужно купить соответствующие модели осветительных приборов. Далее, если процесс вы будете проводить своими руками, вам понадобятся:

  • клеммы, которые будут иметь определенный запас;
  • стандартная крестовая отвертка;
  • плоскогубцы;
  • ключ на «десять»;
  • небольшой кусочек стального провода, диаметром 2-3 мм; длина — 1,5 метра;
  • пригодится, также, изолента.L

Для начала следует открыть монтажный блок. В нем находятся реле и предохранители. Откручиваем саморезы, выдвигаем корпус на себя и, потом, переворачиваем его. Нужно отыскать разъем, помеченный Ш1, где есть 6 клемма. Дальше открываем капот и отсоединяем бачок омывателя. Следует обжать два желтых провода клеммой и их изолировать.

Соединяем колодку. За счет хомута провода следует обязательно подцепить к жгуту проводов. Ставим бачок на место. Откручиваем винты под капотом, держащие заглушки. Провода обжимаем и далее присоединяем на шпильке. Такие же действия проводим и со второй фарой.

С помощью стальной проволоки следует протянуть провода вдоль соответствующих лонжеронных проводов и далее два провода надо вывести в месте крепления осветительных приборов авто. Потом оставляем не больше 15 сантиметров и на каждый из них обжимаем массу.


ваз 2114 с противотуманными фарами

Как выполняется регулировка фар

Всегда направление от подающего света машины должно быть таким, чтобы хорошо освещать дорогу перед водителем. Также ближний свет не должен слепить водителей встречного транспорта. На рисунке отображена схема, с помощью которой производится регулировка фар на ВАЗ 2114:

Фара ВАЗ 2114

  1. регулировочный винт пучка света в его вертикальной плоскости;
  2. регулировочный винт светового пучка в горизонтальной плоскости;
  3. винты, с помощью которого крепится кожух;
  4. специальный защитный кожух.

Фары регулируются вследствие вращения винтов 1 и 2. Они поворачивают оптический элемент, соответственно, в вертикальной плоскости и горизонтальной.

Улучшенные задние фары на ВАЗ 2114 – хорошее дополнение к вашему авто

монтаж задней фары

Чтобы снять задние «светлячки» данного автомобиля, достаточно будет открутить 4 гайки. Однако гораздо сложнее угадать с проводами. Если необходимо поставить новый «светящийся» экземпляр, а весь процесс вы хотите провести сами, так сказать, на практике изучить «неизвестное», впору иметь напарника.

В этой ситуации он сможет по очереди включать приборы, а вы сможете контролировать включение лампочек и подсоединять по очереди провода. Таким образом, собственным методом проб и ошибок вы сможете сами обновить свою машину, придать ей более модернизированный вид.

Монтаж задней фары ВАЗ 2114

Неоспоримым является и тот факт, что каждый автовладелец всегда хочет как то выделить свою машину. Чаще всего, самым распространенным вариантом в этой ситуации считается тюнинг. Это несколько отличительное от ремонта обозначение усовершенствования транспортного средства с целью придания ему более «эксклюзивного» внешнего вида.

Каждую деталь в автомобиле можно поддать обработке, однако многих очень интересует именно тюнинг ВАЗ фары 2114. Это подтверждается и обзорами форумов в интернете, на которых автолюбители из разных стран, обмениваясь фото и видео материалами, высказывают свое мнение по данному интересному вопросу.

Задние фары ВАЗ 2114 часто подвергаются тюнингу, и, нужно сказать, после окончания данного процесса можно получить весьма красивый и оригинальный экземпляр авто. Вот самые популярные варианты, как можно провести тюнинг ВАЗ 2114 своими руками задней оптики.

Как отрегулировать противотуманные фары на ваз 2114

Рекомендации: Регулировку желательно выполнять в темное время суток. Автомобиль должен быть в снаряженном состоянии (полностью заправлен и без дополнительного груза). Так как найти подходящую поверхность в качестве экрана непросто, проще для этого использовать фанерный щит размером 1×2 м с нанесенной на него разметкой. При этом необходимо подготовить упор или подставку, чтобы щит установить вертикально.

Последовательность выполнения

1. Устанавливаем автомобиль на ровную горизонтальную площадку перпендикулярно поверхности, выбранной в качестве экрана, и на расстоянии 5 м от нее. Можно установить перед автомобилем лист фанеры с соблюдением тех же условий.

2. Размечаем экран согласно рисунку.

Как отрегулировать противотуманные фары на ваз 2114

Схема разметки экрана для регулировки света противотуманных фар: А — вертикальная линия, обозначающая расположение лампы левой противотуманной фары; В — вертикальная линия, обозначающая расположение лампы правой противотуманной фары; С — горизонтальная линия, обозначающая расположение ламп противотуманных фар; D — линия, обозначающая высоту подъема горизонтальной границы пучков света; О — осевая линия; / мм — расстояние между лампами противотуманных фар; h — расстояние от поверхности площадки на которой установлен автомобиль до ламп противотуманных фар

Читайте так же:
Регулировка давления газа в котле ferroli

Замечание: Необходимые замеры можно сделать с помощью рулетки.

3. Проверяем давление в шинах, при необходимости доводим его до нормы.

4. Усаживаем помощника на водительское место. После чего энергично качаем автомобиль сбоку для самоустановки подвески.

5. Включив противотуманные фары, закрываем листом картона одну из них, например, правую.

6. Вращая рукоятку регулировочного винта левой фары, подводим горизонтальную границу пучка света к линии С.

Как отрегулировать противотуманные фары на ваз 2114

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

  • Основная задача – освещать дорогу перед машиной. Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света.
  • Световой поток не должен бить по лобовому стеклу встречных авто.
  • Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Как отрегулировать противотуманные фары на ваз 2114

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Как отрегулировать противотуманные фары на ваз 2114

Пошаговая инструкция

  1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
  2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
  3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
  4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен;

Как отрегулировать противотуманные фары на ваз 2114

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Как отрегулировать противотуманные фары на ваз 2114

В каком автомобиле Вы это видели? Ну может быть кроме Виллиса 1938 г. В. Читаю мануал по ВАЗ 2108. Вот наименования ламп и фотография. Как видно из фотографии, Лампа противотуманного света и лампа габаритного света находятся рядом и закрыты одним красным стеклом.

Под лампой противотуманного света находится отражатель, для большей светоотдачи. Правильно пишут люди, называющие дурным тоном включение противотуманных габаритных огней в обычных условиях. Действительно слепит. Из за отражателя она светит сильнее стоп-сигнала. На днях менял лампочку в заднем стоп-фонаре ВАЗ 2114.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
