ТНВД КамАЗ Евро 2: устройство и регулировка. Бош

ТНВД КамАЗ Евро 2: устройство и регулировка . Бош

модели ТНВД и форсунки двигателей КАМАЗ и их взаимозаменяемость

Топливная система ТНВД двигателя КАМАЗ в зависимости от модели двигателя имеет следующую модель:

— двигатели КАМАЗ 740.10 — ТНВД ЯЗДА 33-02; -двигатели КАМАЗ 740.10-20 — ТНВД ЯЗДА 33-10 ; -двигатели КАМАЗ 7403.10 — ТНВД ЯЗДА 334 ; — двигатели КАМАЗ 740.11-240 — ТНВД ЯЗДА 337-40; — двигатели КАМАЗ 740.13-260 — ТНВД ЯЗДА 337-42; — двигатели КАМАЗ 740.30-260 — ТНВД ЯЗДА 337-20; — двигатели КАМАЗ 740.31-240 — ТНВД ЯЗДА 337-20.05; — двигатели КАМАЗ 740.50-360 — ТНВД ЯЗДА 337-20.04 или ТНВД BOSCH PE8P120A920/5RV (0 402 698 817); — двигатели КАМАЗ 740.51-320 — ТНВД ЯЗДА 337-20.03 или ТНВД BOSCH PE8P120A920/5RV (0 402 698 817); — двигатели КАМАЗ 740.60-360 — ТНВД ЯЗДА 337-23; — двигатели КАМАЗ 740.61-240 — ТНВД ЯЗДА 337-23.01; — двигатели КАМАЗ 740.63-360 — ТНВД BOSCH PE8P120A920/5RV (0 402 698 818). Категорически запрещается устанавливать ТНВД других моделей.

Форсунка двигателя КАМАЗ в зависимости от модели двигателя имеет следующую модель:

— двигатели КАМАЗ 740.10 — форсунка ЯЗДА 33-03; — двигатели КАМАЗ 740.10-20 — форсунка ЯЗДА 271-02; — двигатели КАМАЗ 7403.10 — форсунка ЯЗДА 271-02; — двигатели КАМАЗ 740.11-240 — форсунка ЯЗДА 273-31; — двигатели КАМАЗ 740.13-260 — форсунка ЯЗДА 273-21 (273-51 с распылителем фирмы BOSCH DLLA 148 SV3 142 323); — двигатели КАМАЗ 740.30-260 — форсунка ЯЗДА 273-21 (273-51 с распылителем фирмы BOSCH DLLA 148 SV3 142 323); — двигатели КАМАЗ 740.31-240 — форсунка ЯЗДА 273-21 (273-51 с распылителем фирмы BOSCH DLLA 148 SV3 142 323); — двигатели КАМАЗ 740.50-360 — форсунка ЯЗДА 273-20 (273-50 с распылителем фирмы BOSCH DLLA 148 S 1380); — двигатели КАМАЗ 740.51-320 — форсунка ЯЗДА 273-20 (273-50 с распылителем фирмы BOSCH DLLA 148 S 1380); — двигатели КАМАЗ 740.60-360 — форсунка АЗПИ 216, 216А (с распылителем DLLA 148P 1460 или АЗПИ 904); — двигатели КАМАЗ 740.61-240 — форсунка АЗПИ 216, 216А (с распылителем DLLA 148P 1460 или АЗПИ 904); — двигатели КАМАЗ 740.63-360 — форсунка АЗПИ 216, 216А (с распылителем DLLA 148P 1460 или АЗПИ 904).

Категорически запрещается устанавливать форсунки других и разных моделей.

Из форума

Вопрос — Ответ Вопрос У меня к Вам такой вопрос. Камаз 53215-15 Евро 2 740-31 240 стояло до меня ТНВД БОШ. Мне достался уже с ТНВД 337-42 (пишет Евро) . Расход на сто при 42 т 65 литров. Полазил по интернету пишут что должно стоять ТНВД 337-20.5. Подскажите кто нибудь какое ТНВД должно стоять и какой примерно расход должен быть а также какие форсунки. Заранее всем благодарен — Ответ по мануалу—аналогом БОШ действительно является 337-20.05,но лично знаю и технически сопровождаю несколько авто с 337-42—нормально работают и расходуют: главное—правильно всё отрегулировать. Просто расклад такой между е-1 и е-2 по цене: 40 против 65 вот и вся ситуация. Форсы должны быть : 273-21 с распылами 273-20.

Вопрос снял форсы а они все черные Ответ ничего особо в этом страшного нет: главное должны быть ещё и сухими. А в идеале:копчение допускается только на носике распылителя.а далее—только блестящая поверхность Распылители Е-1 273-30 на ДВСе Е-2 всегда черные( похоже что покрытые сажей) ничего работает, но намного лучше когда ставятся распылители указанные в посту №542

Вопрос Всем привет! есть такой вопрос может кто сталкивался? ТНВД бош 320л форсунки азип 216 распылители 905 давление 260, менял прокладки под головками ,притёр клапана, поменял распылители. Давление на старых распылителях было не понятно какое, на 210 они начинали ссать по-резче надавишь вроде распыляли , но камаз на них запускался прекрасно и держал хх ровно ничего не плавало, но ехал вяло, плохо раскручивался до 2000 т/о на ходу. Сегодня все собрал, запустил , такое впечатление, что зажигание раннее, и хх не держит 300-400 плавает, с чем это может быть связано? С двух трубок высокого давления подтекает солярка. Может ли это быть причиной? Подтянул пробовал — не помогло.

Вопрос ребята подскажите можно ли переделать 337-40 на 337-42? что нужно?какие +и-? спасибо Ответ Говно эти 905 форсунки в сборе. Более-менее БОШ работает. Давление какое ставили? Ответ 260 Вроде бы все правильно, но пластины будет рвать периодически, и тд и тп. Проще поставить форсунки 273-20, оно как-то ладнее работает.

Вопрос а так можно с бошевским тнвд 273-20 форсунки ставить . Ответ Можно, делали так. Только уточнить по модели мотора, чтобы не ошибиться.Такой же мотор при комплектации ярославской аппаратурой можно взглянуть в бумагах. посоветовали сказали настроить проще. 740-51, у меня 2 камаза один с язда 2 с бошем Вопрос Дак ить одна фигня. В чем разница? Указано 273-20. вот я и хотел узнать у вас уважаемый знаток . в чем разница?настройки ? обороты ? и т.д Ответ Разница в настройках, например. Каждая марка тнвд — для своего мотора. Ответ Разница очень простая- 337-40 насос Е-1 для двигателя 240 л.с. (с муфтой опережения впрыска), 337-42 насос Е-1 для 260 сильного мотора (без муфты). Переделать один в другой можно только увеличив на 337-40 подачу до значений 337-42 (для всех режимов). Но это равносильно попыткам приручить волка и сделать из него собаку-вроде похожи но все равно не то. 337-42 лучше 40 уже только по тому, что нет муфты, тем более, что она на этом насосе слабенькая, да и вообще это уже анахронизм. Но снять муфту и поставить привод 42 насоса не получиться, валы разные по диаметру. Да и при установке 42 насоса надо шестерню привода ставить на метку «е» или если ее нет то сдвигать на 12 зубов. Я себе поменял 40 насос на 42 и скажу честно день и ночь, камаз не узнать. У нас это сделать проще тем более что цена любого ТНВД (пр-ва ЯЗДА) на разборке 5000р. + 1000р. проверить у дизелиста. Отсюда вывод-42 насос лучше 40, но лучшее враг хорошего, тем более если мне не изменяет память у Вас двигатель 7403.10 то для него 40 насос предпочтительнее и привод менять не надо. У меня на одном камазе такой же мотор с 40 насосом и работает он прекрасно. Вопрос здравствуйте,люди добрые подскажите камаз евро2 двигатель 740.31.240 стоял бош щаз язда 337.20.03 первый хозяин поставил двигатель тупой,пустой или гружённый разгоняется неохотно.Вопрос что мне сделать чтобы камаз поехал может тнвд на проверку отвести (подойдет она для этого двигателя она же для другого или искать бош.Вот ещё масло в развале я думаю что от него читал у вас слив делать надо и где его можно сделать.

Основные правила установки впрыска

Есть несколько правил установки момента впрыска, которых следует придерживаться.

• Предпочтительнее начинать манипуляции при рабочей температуре мотора. Однако если симптомы явные, то можно начинать работу и на холодном.
• Устанавливаем привод таким образом, чтобы метка была сверху, затем два болта опустить на 17 градусов.
• Если впрыск ранний, то двигать привод насоса по ходу движения или по часовой стрелке.
• Если впрыск поздний, то наоборот.
• Двигать привод нужно по чуть-чуть, и постоянно затягивать болты.

После всех манипуляций запускаем двигатель КамАЗа, такой как арт.337 1111005 20 . Важно, чтобы при его активации во время резкой газовке послышался звон. В этом случае привод чуть-чуть отодвигаем назад. Звон пропадет, а момент будет установлен.

Установка момента впрыска

Для выполнения процедуры требуется подготовить металлический стержень диаметром 10 мм, длиной 30-40 см и гаечный ключ на 17 мм.

Справка! Компоненты дизельного мотора топливной аппаратуры являются высокоточными приборами, и при установке ТНВД V-образного типа на двигателе требует безупречного определения угла момента впрыска форсункой дизтоплива в рабочий цилиндр на такте сжатия. Ошибка ценой в один градус может спровоцировать выход силового агрегата из строя и повлечь за собой проведение его капитального ремонта.

Процедура установки ТНВД КамАЗа 5320 с одновременной установкой угла момента впрыска основывается на следующем:

• поднять и зафиксировать кабину;
• с левой стороны мотора, сверху, в задней части, на корпусе кожуха маховика механическое устройство, шток которого требуется приподнять и повернуть на 90 градусов, затем опустить в прорезь на корпусе;
• снизу КамАЗа ключом на 17 мм снять 2 болта и извлечь грязезащитный щиток;
• вставьте металлический стержень через прорезь кожуха в отверстие маховика и поворачивайте коленвал двигателя слева направо до тех пор, пока шток фиксатора сверху не заблокирует дальнейшее его перемещение;
• проверьте положение вала привода топливного насоса, расположенного в развале блока цилиндров двигателя (сверху);
• в том случае, когда приводная муфта ТНВД КамАЗа 55111 повернута установочной шкалой вверх, тогда совместите нулевую метку привода с риской на фланце топливного насоса и затяните два крепежных болта;
• в противном случае, стопор поднимается, и коленвал двигателя проворачивается на один оборот, и затем вновь выполняются вышеописанные действия.

После затяжки болтов приводной муфты на фланце ТНВД, стопор маховика поднимается, поворачивается на 90 градусов и опускается в паз. Снизу на кожухе маховика устанавливается грязезащитный щиток. После чего кабина грузовика опускается, и фиксаторы поднимаются в верхнее положение.

На этом этапе все манипуляции для того, чтобы поставить ТНВД заканчиваются.

Ремонт и регулировка ТНВД (топливных насосов высокого давления) и форсунок

Топливные насосы высокого давления на протяжении долгого времени активно применяются в системах подачи топлива грузовых и легковых автомобилей. Данной детали доверено выполнение одной из основных функций всей системы, поэтому неудивителен тот факт, что она нередко ломается.

Ремонт и регулировка топливных насосов (ТНВД) являются ответственным делом, требующим профессионального подхода. Такой подход могут предложить Вам мастера сервисного центра «Дизель 911», осуществляющие ремонт и регулировку топливных насосов в Кирове.Опыт наших сотрудников и профессиональное оборудование позволяет ремонтировать ТНВД таких топливных систем как BOSCH, Delphi, DENSO.

При поломке топливного насоса в первую очередь следует определить причину неисправности. Современные методы диагностики позволяют обнаружить проблему, возникающую на любом этапе работы системы.

Далее происходит устранение неисправности в топливном насосе при помощи актуальных технологий. Поскольку наши мастера обладают большим опытом в ремонте и регулировке топливных насосов, с любой проблемой они справляются быстро, осуществляя разборку насоса, чистку деталей и устранение выявленных дефектов.

Специальное оборудование дает возможность устранять как мелкие, так и крупные неполадки. В случае обнаружения дефектных деталей топливного насоса наши специалисты помогут подобрать Вам новые по оптимальной для Вас цене.

Ремонт и регулировка топливных насосов осуществляются с применением специального инструмента. Часто приходится проводить восстановление работы двигателя, неисправности в котором были вызваны проблемами с топливным насосом. Ремонт двигателя будет вестись с учетом его конкретных особенностей и с применением сертифицированных расходных материалов и запасных частей.

Стоит помнить, что ремонт топливного насоса не требует промедления, потому что без данного элемента автомобиль не может функционировать. В случае неисправностей Вы можете обратиться к нам.

• Наш сервисный центр оказывает следующие услуги по ремонту топливных насосов высокого давления (ТНВД):
• промывка ТНВД
• разборка и дефектовка ТНВД
• замена уплотнительных и регулировочных колец
• замена плунжерных пар
• замена подшипников
• замена нагнетательных клапанов
• регулировка ТНВД на профессиональном стенде
• обкатка на всех режимах
• опрессовка ТННД

• Также мы осуществляем ремонт форсунок, который включает в себя:
• промывку форсунок
• диагностику форсунок
• восстановление работоспособности форсунки без замены распылителя
• замену, в случае необходимости, распылителя и регулировку на стенде

Стоимость ремонта топливных насосов

Итоговая стоимость работ может отличаться от указаной в прайс-листе и не включает в себя стоимость запчастей.
Для уточнения, пожалуйста, свяжитесь с нами любым удобным способом.

Проверка и регулировка ТНВД и автоматической муфты опережения впрыска топлива КамАЗ

Проверку и регулировку ТНВД в сборе с автоматической муфтой опережения впрыска топлива следует проводить по необходимости по результатам диагностирования автомобилей или после ремонта. Эту работу должен выполнять квалифицированный персонал в мастерской, оборудованной специальным стендом.

Рекомендуется регулировать насосы на стендах N0-108 (фирмы «Моторпал»), МД-12 (венгерского производства). А-1027 (австрийской фирмы «Фридманн и Майнер»), ЕFH-5012 (австрийской фирмы «Хансман») или других аналогичных стендах, предназначенных для проверки и регулирования топливных насосов с использованием профильтрованного дизельного топлива или его смеси с индустриальным маслом. Вязкость топлива и смесей должна быть 4-6 сСт при температуре 20°С. Полость насоса при этом необходимо заполнить маслом, применяемым для двигателя, до уровня сливного отверстия на задней крышке регулятора. Масло заливается через отверстие на верхней крышке (предварительно выверните пробку 4 – см. рис. 1). Сливное отверстие на время регулировки надо заглушить или повернуть трубку для слива масла отверстием вверх.

Рис. 1. Крышка регулятора частоты вращения:
1 – рычаг управления подачей топлива (регулятором); 2 – болт ограничения минимальной час тоты вращения; 3 – рычаг останова; 4 – пробка заливного отверстия; 5 – болт регулировки пусковой подачи; 6 – болт ограничения хода рычага останова; 7 – болт ограничения максимальной частоты вращения

Стенд для регулировки ТНВД должен быть укомплектован специально аттестованным стендовым комплектом форсунок с топливопроводами высокого давления. Можно регулировать насос с рабочим комплектом проверенных форсунок. В этом случае необходимо устанавливать форсунки на двигатель в порядке соединения их с секциями насоса при его регулировке.

Топливопроводы высокого давления из стендового комплекта должны иметь длину 616-620 мм и вместимость 1,8—2,0 см 3 .

При регулировании ТНВД в сборе с автоматической муфтой опережения впрыска топлива проверяются:
– величина и равномерность подачи топлива;
– начало подачи топлива секциями насоса;
– характеристика автоматической муфты опережения впрыска топлива.

Величину и равномерность подачи топлива необходимо регулировать при температуре топлива перед фильтром 25-30°С, давлении на входе в насос 0,6-0,8 кгс/см 2 и частоте вращения кулачкового вала 1300 об/мин. Давление можно отрегулировать шайбами, вывернув пробку перепускного клапана.

Начало подачи топлива регулируют, заглушив отверстие перепускного клапана резьбовой пробкой М14х1,5.

Для проверки и регулирования величины и равномерности подачи топлива следует:

1) Убедиться в герметичности нагнетательных клапанов, проверив их методом опрессовки профильтрованным дизельным топливом через подводящий канал корпуса топливного насоса под давлением 1,7—2,0 кгс/см 2 при положении реек, соответствующем выключенной подаче. Давление контролируют манометром, устанавливаемым у подводящего штуцера корпуса топливного насоса. Отверстие перепускного клапана при этом заглушают. Течь топлива из штуцеров топливного насоса в течение 2 мин с момента подачи топлива не допускается.

2) Проверить, а в случае необходимости отрегулировать давление начала открытия нагнетательных клапанов, которое должно быть равным 9-11 кгс/см 2 . За давление открытия считать резкий скачок стрелки манометра, соответствующий моменту начала вытекания топлива из штуцера насоса.

3) Проверьте и при необходимости отрегулируйте величину цикловой подачи и неравномерность подачи каждой секцией топливного насоса при упоре рычага 1 (см. рис. 1) управления регулятором в болт 7 ограничения максимальной частоты вращения.

Величина цикловой подачи должна быть установлена в соответствии с табл. 1.

Таблица 1

При частоте вращения кулачкового вала 890-910 об/мин средняя цикловая подача должна быть больше на 1,5-2,5 мм 3 , чем при частоте вращения кулачкового вала 1290-1310 об/мин.

Неравномерность подачи топлива не должна быть более 5% (с рабочим комплектом форсунок).

Величину подачи топлива каждой секцией насоса регулируйте поворотом корпуса 17 секции (см. рис. 2), для чего отверните на три-четыре оборота гайку крепления топливопровода высокого давления у штуцера и ослабьте гайки крепления фланца 21 (при необходимости переставьте на один-два зуба стопорную шайбу штуцера 20).

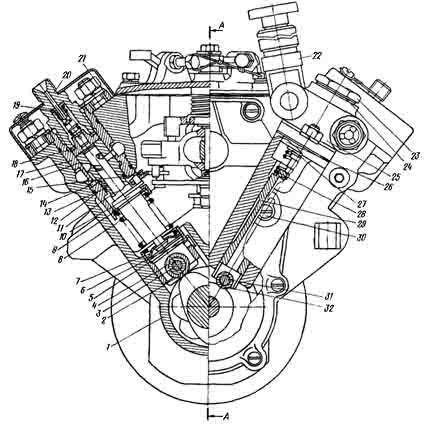

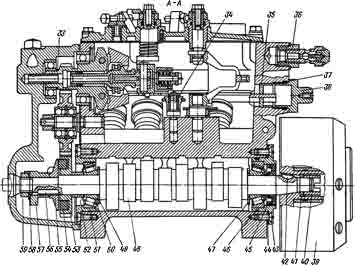

Рис. 2. Топливный насос

При повороте корпуса секции против часовой стрелки цикловая подача увеличивается, по часовой стрелке – уменьшается. После регулирования затяните гайки крепления фланца секции.

4) При упоре рычага 1 (см. рис. 1) управления регулятором в болт 7 ограничения максимальной частоты вращения вала двигателя проверьте частоту вращения кулачкового вала насоса, соответствующую началу выдвижения рейки в сторону выключения подачи. Регулятор должен начать перемещение рейки при частоте вращения кулачкового вала 1335-1355 об/мин. Частоту вращения коленчатого вала регулируйте болтом 7.

5) При упоре рычага 1 управления регулятором в болт 2 ограничения минимальной частоты вращения вала двигателя и частоте вращения кулачкового вала топливного насоса высокого давления 290-310 об/мин средняя цикловая подача должны быть 15-20 мм 3 /цикл.

6) Убедитесь в полном выключении подачи топлива через форсунки при упоре рычага управления регулятором в болт 7 при частоте вращения кулачкового вала 1480-1555 об/мин.

7) При повороте рычага останова 3 до упора в болт 6 подача топлива из форсунок в любом скоростном режиме должна полностью прекратиться; при необходимости отрегулируйте момент прекращения подачи топлива болтом 6, после чего проверьте запас хода реек в сторону выключения, который должен быть 0,7-0,8 мм при упоре рычага останова в болт. После регулирования законтрите болт гайкой.

8) При упоре рычага 1 в болт 7, рычага останова 3 в болт 5 и частоте вращения кулачкового вала ТНВД 90-110 об/мин проверьте величину пусковой подачи, которая должна быть 195-210 мм 3 /цикл. При необходимости регулируйте подачу болтом 5. При вворачивании болта подача топлива уменьшается, при выворачивании увеличивается. После регулирования болт надежно законтрите.

При необходимости полной или частичной разборки регулятора, замены державки грузов или связанных с ней деталей перед операциями по пп. 2-8 выполните следующее:

– проверьте величину выступания головки регулировочного болта 25 (см. рис. 3) над привалочной плоскостью корпуса насоса (оно должно составлять 55,3-55,7 мм). Зазор между корпусом насоса и ограничивающей гайкой 24 должен быть равен 0,8-1,0 мм, размер А, определяющий расстояние между точкой приложения усилия главной пружины и образующей оси рычага – 52,5 мм. Болт и ограничитель законтрите;

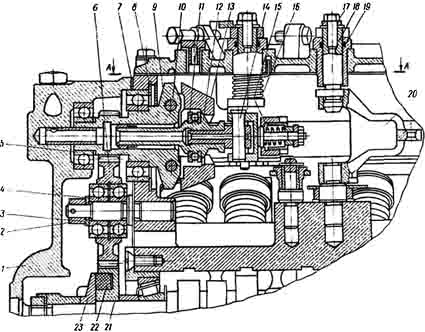

Рис. 3. Регулятор топливного насоса

– проверьте запас хода реек в сторону выключения, который должен быть не менее 1 мм, т.е. при полностью разведенных грузах рейка должна иметь возможность дополнительного перемещения в сторону выключения подачи. Если необходимо, величину запаса хода рейки регулируйте прокладками 33 (см. рис. 2): при уменьшении числа прокладок запас хода рейки увеличивается, при увеличении уменьшается.

Начало подачи топлива секциями насоса определяйте углом поворота кулачкового вала насоса при вращении его по часовой стрелке, если смотреть со стороны привода. Кулачковый вал вращайте через ведомую полумуфту автоматической муфты опережения впрыска топлива. Рейки должны находиться в положении, соответствующем максимальной подаче. Отверстие из-под перепускного клапана заглушите.

Момент начала подачи топлива определяйте по моменту прекращения истечения топлива из штуцера по капиллярной трубке при давлении в магистрали насоса 15-17 кгс/см 2 и заглушенном отверстии перепускного клапана.

Восьмая секция правильно отрегулированного насоса начинает подавать топливо за 42—43° до оси симметрии профиля кулачка. (В момент начала подачи топлива восьмой секции насоса метки на корпусе насоса и ведомой полумуфте должны совпадать).

Для определения оси симметрии профиля кулачка следует зафиксировать на лимбе момент подачи топлива при повороте вала по часовой стрелке, повернуть вал по часовой стрелке на 90° и зафиксировать на лимбе момент начала подачи топлива при повороте вала против часовой стрелки. Середина между двумя зафиксированными точками определяет ось симметрии профиля кулачка. Лимб должен иметь жесткое соединение с валом привода. Зазор между валом и лимбом не допускается.

Если угол, при котором начинается подача топлива восьмой секцией, условно принять за ноль, то остальные секции должны начать подачу топлива при следующих значениях углов поворота кулачкового вала:

Отклонение начала подачи топлива любой секцией относительно начала подачи топлива восьмой секцией допускается не более 20′.

Начало подачи топлива регулируйте подбором пяты 5 толкателя (см. рис. 2) нужной толщины. Изменение ее толщины на 0,05 мм соответствует повороту кулачкового вала на угол 12′. При установке пяты большей толщины топливо начинает подаваться раньше, меньшей – позже.

Пяту толкателя по толщине подбирайте по номеру группы, который нанесен на поверхности пяты.

Углы разворота полумуфт муфты опережения впрыска при включенной подаче топлива в зависимости от частоты вращения кулачкового вала должны соответствовать значениям, приведенным ниже.

Регулировка аппаратуры форсунок камаз

ИНСТРУКЦИЯ
ПО ПРОВЕРКЕ, РЕГУЛИРОВКЕ И РЕМОНТУ ТОПЛИВНОЙ АППАРАТУРЫ С ЦЕЛЬЮ ОБЕСПЕЧЕНИЯ ИНИМАЛЬНОЙ ДЫМНОСТИ ОТРАБОТАВШИХ ГАЗОВ АВТОМОБИЛЕЙ С ДИЗЕЛЯМИ

Дата введения 1989-04-01

Зам. начальника Главного научно-технического управления А.И.Газин 07.02.1989 г.

Инструкция разработана в Государственном научно-исследовательском институте автомобильного транспорта (НИИАТ). В Инструкции приводятся рекомендации по проверке, регулировке и ремонту топливной аппаратуры автомобилей с дизелями с целью достижения соответствия дымности отработавших газов действующим нормам.

Работу выполняли: В.С.Доброхотов, Ж.Г.Манусаджянц, Е.В.Парфенов (руководитель темы), В.И.Шестухин.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. При работе автомобилей с дизелями (далее автомобилей) происходит выброс в окружающую среду отработавших газов, в состав которых входят токсичные вещества. Часть этих токсичных веществ находится в отработавших газах в виде аэрозолей (мелких, взвешенных, в основном, сажевых частиц), которые создают дымность отработавших газов (далее дымность).

Воздух, загрязненный токсичными веществами отработавших газов автомобилей, оказывает вредное воздействие на здоровье населения, растительность и животный мир. В связи с этим необходимо принимать меры по уменьшению загрязнения атмосферного воздуха вредными компонентами отработавших газов.

1.2. Дымность автомобилей зависит от количества аэрозолей, содержащихся в отработавших газах. Уровень дымности, даже на автомобилях одной модели, при работе в одних и тех же условиях, различен и, в зависимости от их технического состояния, изменяется в широких пределах. Оценка дымности производится по показателю, характеризующему степень поглощения светового потока отработавшими газами.

1.3. Основными факторами, влияющими на изменение дымности автомобилей, являются техническое состояние двигателя и качество соблюдения регулировочных параметров его систем. Наибольшее влияние на дымность оказывает техническое состояние топливной аппаратуры.

Автомобили с технически неисправной или неправильно отрегулированной топливной аппаратурой, как правило, имеют повышенную дымность. Наряду с этим, на автомобилях с технически исправной аппаратурой дымность не превышает установленных норм.

Следовательно, уже в настоящее время, автотранспортные предприятия имеют возможность путем поддержания надлежащего технического состояния двигателя и правильной регулировки топливной аппаратуры значительно снизить дымность.

1.4. Повышенная дымность свидетельствует как о неисправности систем двигателя, так и о перерасходе топлива данным автомобилем. Таким образом, работы по уменьшению дымности приведут к снижению расхода топлива автомобилями.

1.5. Для уменьшения загрязнения атмосферного воздуха аэрозолями отработавших газов автомобилей необходимо своевременно выявлять автомобили с неисправностями двигателя или неправильно отрегулированной топливной аппаратурой и принимать соответствующие меры. С этой целью в каждом автотранспортном и авторемонтном предприятиях должен быть организован контроль за дымностью.

2. Измерение дымности

2.1. Порядок проверки автомобилей на дымность и нормы предельно допустимого ее содержания регламентированы ГОСТ 21393-75* "Автомобили с дизелями. Дымность отработавших газов. Нормы и методы измерений. Требования безопасности" (переиздание, 1986 г., с изм. N 1).

* На территории Российской Федерации действует ГОСТ Р 52160-2003, здесь и далее по тексту. — Примечание изготовителя базы данных.

2.2. Дымность при измерении на режиме свободного ускорения не должна превышать для двигателей без наддува 40%, с наддувом — 50%. При проверке на режиме максимальной частоты вращения коленчатого вала двигателя дымность автомобилей не должна превышать 15%.

2.3. В автотранспортных предприятиях проверке подвергаются автомобили не реже чем при прохождении технического обслуживания N 2, а также после ремонта или регулирования топливной аппаратуры и других систем двигателя, оказывающих влияние на изменение дымности.

В авторемонтных предприятиях проверке подлежат автомобили с дизелями, прошедшие капитальный ремонт.

Проверка автомобилей может проводиться на одном из постов технического обслуживания, диагностики или на контрольно-регулировочном пункте (КРП). Осуществляется проверка слесарем по ремонту топливной аппаратуры, механиком или специально выделенным работником.

2.4. В авторемонтных предприятиях проверка автомобилей производится после их обкатки пробегом, а двигателей — после обкатки на стенде, при отсоединенном тормозном (динамометрическом) устройстве.

2.5. Для контроля дымности автомобилей, согласно приведенной ниже методике (п.п.2.6 и 2.7), могут использоваться приборы ИНА-109, МК-3 (фирма "Хартридж", Англия) и другие дымомеры, которые соответствуют основным требованиям, приведенным в приложении 2 ГОСТ 21393-75.

2.6. Проверка дымности производится на неподвижно стоящем автомобиле, при работе двигателя на двух режимах:

— свободном ускорении (разгон двигателя на холостом ходу от минимальной до максимальной частоты вращения коленчатого вала двигателя);

— максимальной частоте вращения коленчатого вала двигателя на холостом ходу.

2.7. Измерение дымности проводится на предварительно прогретом двигателе до температуры не ниже указанной заводом-изготовителем (но не менее +75 °С).

2.7.1. Порядок проверки:

— затормозить автомобиль стояночным тормозом;

— подложить под колеса упоры (башмаки);

— установить рычаг переключения передач (избиратель скоростей для автомобилей с автоматической коробкой передач) в нейтральное положение;

— убедиться в исправности выпускной системы (внешним осмотром). Система не должна иметь дефектов, приводящих к утечке газа или подсосу воздуха;

— установить пробоотборный зонд в выпускную трубу или подсоединить к выпускной трубе устройство дымомера в соответствии с инструкцией по эксплуатации;

— включить и подготовить дымомер к работе;

— при работающем двигателе нажать педаль топлива до упора, установив максимальную частоту вращения коленчатого вала двигателя.

Этот режим необходим для прогрева прибора до температуры, указанной в Инструкции по эксплуатации прибора. Продолжительность работы на данном режиме, как правило, не превышает 20 с, после чего необходимо отпустить педаль подачи топлива и дать двигателю проработать до установления минимальной частоты вращения коленчатого вала.

2.7.2. На автомобилях, имеющих неисправную выпускную систему (заметный прорыв отработавших газов через неплотности в соединениях, прогары и повреждения), проводить проверку дымности запрещается до устранения этих неисправностей.

2.7.3. Измерение дымности на режиме свободного ускорения следует проводить сразу же после прогрева прибора и последующего установления минимальной частоты вращения коленчатого вала:

— для измерения дымности на режиме свободного ускорения необходимо быстро, но не резко, нажать до упора педаль подачи топлива, увеличив тем самым частоту вращения коленчатого вала двигателя от минимальной до максимальной. После достижения максимальной частоты вращения коленчатого вала двигателя отпустить педаль подачи топлива и дать установиться минимальной частоте вращения вала двигателя. Такой цикл повторить 10 раз с интервалом не более 15 с;

— замер показаний дымности на этом режиме производить при последних четырех циклах по максимальному отклонению стрелки показывающего прибора дымомера. За результат измерения принимается среднее арифметическое значение дымности на четырех последних циклах. Измерения считаются достоверными, если показания последних четырех замеров не отличаются более чем на шесть единиц измерения по шкале прибора.

2.7.4. Проверка дымности на режиме максимальной частоты вращения коленчатого вала осуществляется не позднее чем через 60 с после проверки на режиме свободного ускорения:

— для проверки на этом режиме необходимо при работе двигателя с минимальной частотой вращения коленчатого вала двигателя нажать до упора на педаль подачи топлива и зафиксировать ее в этом положении, установив максимальную частоту вращения коленчатого вала двигателя;

— замер показания дымности производить не ранее чем через 30 с после впуска отработавших газов в прибор. Измерение считать достоверным, если колебания стрелки показывающего прибора дымомера не превышают более шести единиц измерения по шкале прибора. За результат измерения следует принимать среднее арифметическое значение, определенное от крайних значений диапазона допустимых колебаний.

2.8. На автомобилях с двумя впускными трубами дымность определяется в каждой из них отдельно. Оценку дымности проводят по максимальному значению.

2.9. Результаты измерений дымности заносятся в карточку, составленную по форме приложения 3 ГОСТ 21393-75.

2.10. При превышении норм ГОСТа 21393-75 автомобиль к дальнейшей эксплуатации не допускается до устранения причин, вызывающих повышенное дымление.

2.11. Для предупреждения загрязнения воздуха на посту проверки и улучшения условий труда необходимо оборудовать пост принудительной или естественной вентиляции, обеспечивающей санитарно-гигиенические требования к воздуху рабочей зоны по ГОСТ 12.1.005-76*. Уровень шума и вибрации в зоне проведения измерений не должен превышать норм, установленных ГОСТ 12.1.003-83 и ГОСТ 12.1.012-78**. При проведении измерений должны быть приняты необходимые меры, исключающие самопроизвольное движение автомобиля.

* На территории Российской Федерации действует ГОСТ 12.1.005-88;

** На территории Российской Федерации действует ГОСТ 12.1.012-2004. — Примечание изготовителя базы данных.

3. Рекомендации по определению причин повышенной дымности

3.1. При проверке дымности отработавших газов на соответствие ГОСТ 21393-75 возможны следующие ситуации, при которых необходимо проводить работы, направленные на снижение дымности до установленных норм:

— дымность выше нормы только на режиме свободного ускорения;

— дымность выше нормы только на режиме максимальной частоты вращения коленчатого вала двигателя;

— дымность выше нормы на режимах свободного ускорения и максимальной частоты вращения коленчатого вала двигателя.

Причины повышенной дымности и способы устранения неисправностей представлены в табл.1.
