Артикулы шайб Nissan Almera Classic — DRIVE2

Артикулы шайб Nissan Almera Classic — DRIVE2

Almera

I поколение 8 ответов Для этого необходимо снять клапанную крышку, замерить клапанные зазоры, после чего снять распредвалы, снять размерные стаканчики, с помощью математических расчетов и размеров стоящих у вас стаканчиков с обратной стороны высчитать новые размеры, заказать их, установить и проверить размеры заново.

Шайбы для регулировки клапанов ниссан

Россия, Renault Fluence Вот это да Ну ладно,раз уж женился на Альмере,то где можно найти справочник с полным описанием этой операций,какие инструменты ,какие зазоры. Дело то в том ,что хочу установить газовое оборудование.

ниссан альмера классик регулировочные шайбы

А с газом нужно ведь часто проверять зазоры. Если сможете подскажите пожалуйста.

Регулировка зазоров в приводе клапанов на Nissan Almera Classic

Если маркировки нет, измерьте толщину шайбы микрометром. В ремонтных комплектах предусмотрено 73 вида шайб толщиной от 2,00 до 2,98 мм.

ниссан альмера классик регулировочные шайбы

Установите в толкатели новые шайбы, рассчитанные по формуле, приведенной в п. При необходимости повторите операции пп. Ниссан альмера классик регулировочные шайбы все ранее снятые детали в обратном порядке. В статье не хватает: Примерно с таким настроением я позвонил паре знакомых, кто уже долгие годы катал НАК, и оба утверждали что движок нака на гидриках, и вообще можно не париться.

ниссан альмера классик регулировочные шайбы

И тут я полез в интернет. Интернет нагло утверждал что клапана на пятаках, и поводов не верить ему не. В общем, я перезвонил знакомым, и задал обоим вопрос — "какой пробег у твоей машины? Конечно дело каждого, но я ниссан альмера классик регулировочные шайбы очень доверяю рассказам людей об автомобиле, если они не проехали на нем тысяч Итак, день 1.

ниссан альмера классик регулировочные шайбы

Основное действие. Машина была перегнана ниссан альмера классик регулировочные шайбы проверенному, с большим опытом работы мотористу. Изрядно поматерившись на компактную компоновку ГБЦ и двухвальное исполнение головы, мы таки начали. Верхний ряд — впуск, нижний — выпуск. В принципе, по замерам и небольшим задирам на кулачках было понятно, что голова была в ремонте. Видимо, один из хозяев тоже свято верил в гидрокомпенсаторы: Итог — 5 шайб под замену.

День 2. В магазине искренне удивились, что кто-то ищет шайбы клапанов.

ниссан альмера классик регулировочные шайбы

При парке в примерно альмер в городе я первый за, год кто вообще поинтересовался. Ну что ж, очевидно это успех.

ниссан альмера классик регулировочные шайбы

Вангую через год-два объявления "один хозяин, не бита, не крашена" жаль что в них забывают дописать "ничонеделана, садись и ехай до ремонта". Грабеж конечно, но назад не отступаем.

Читайте так же:
Ниссан альмера регулировка спинки

Ниссан альмера классик регулировка клапанов их зазор

Nissan Almera Classic (2011 год). Регулировка зазоров в приводе клапанов двигателя

Не отрегулированы зазоры в приводе клапанов двигателя

Для чего нужна регулировка клапанов
У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы — это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать — снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать — услышите отчетливый металлический стук.
Что будет, если будут маленькие зазоры клапанов?
Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Что будет, если будут большие зазоры клапанов

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры разные.

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля.

Как происходит регулировка

Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел в требуемую сторону.

Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.

Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.

Читайте так же:
Регулировка акпп ниссан санни fb15

Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать только по часовой стрелке и только за ручку "кривого стартера" (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.

ПОЧЕМУ НА НЕКОТОРЫХ МОТОРАХ КЛАПАНЫ РЕГУЛИРОВАТЬ НЕ НУЖНО

Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Регулировка зазоров в приводе клапанов на Nissan Almera Classic

Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей.

регулировка клапанов на ниссан альмера

Запишите измеренные значения зазоров. Если зазоры в приводе клапанов не соответствуют норме, снимите шайбы и рассчитайте их толщину N по формулам, приведенным ниже.

Моторист приболел и шайбы я менял. Собсно, менял первый.

Я открыл крышку, ставлю первую шайбу — и понимаю что это работает как-то не так — свободно вращавщиеся вокруг своей оси стаканы подклинивали при проворачивании. Сообщил Владиславу о ситуации, но отправлять в НСК не стал и шайбы шлифанул уже у знакомых.

Читайте так же:
Регулировка стояночного тормоза ниссан ноут

регулировка клапанов на ниссан альмера

В ходе сборок-разборок родилось практичное решение — в отсутствии динамометрического ключа собирал и протягивал шуруповертом от макиты с отсечкой по моменту 0,6 кг. Протянул в три круга, на третьем — 0,8 кг.

регулировка клапанов на ниссан альмера

Крышка встала равномерно, км — не "потеет". Двигатель стал работать много ровнее, мое настроение заметно поднялось и глаз перестал дергаться.

4.1 Проверка и регулировка тепловых зазоров в клапанах

В планах еще замена свечей и ревизия форсунок. Автомат тем временем начинает возмущенно попинывать.

регулировка клапанов на ниссан альмера

На дворе 10 июля, замена масла будет в этом месяце. Снимите крышку головки блока цилиндров см.

регулировка клапанов на ниссан альмера

Выверните свечи зажигания. Установите поршень 1-го цилиндра в ВМТ такта сжатия метка на шкиве коленчатого вала должна находиться напротив метки на блоке двигателя. Проверьте при помощи набора щупов зазоры между кулачками распределительных валов и регулировочными шайбами в приводе впускных клапанов 1-го и 2-го регулировка клапанов на ниссан альмера, затем выпускных клапанов 1-го и 3-го цилиндров.

Поверните коленчатый вал на один оборот и снова установите метку на шкиву против метки на блоке цилиндров.

регулировка клапанов на ниссан альмера

Что удивило — подписаных шайб было штуки 4. Все шайбы с размером были без маркировки.

регулировка клапанов на ниссан альмера

Теперь регулировка клапанов на ниссан альмера, что делать — покупать шайбы что не бюджетно или перетачивать у токаря, что весьма геморно — вынимать шайбы по месту… Обратите внимание на цвет головки и валов — вот это результат хорошего масла: Далее, в определенный момент, примерно рядом с верхней мертвой точкой цилиндра, происходит поджиг смеси, который осуществляется свечой зажигания.

Повинуясь законам физики, смесь расширяется под воздействием температуры, и толкает поршень обратно вниз, преобразуя тепловую энергию в механическую.

Технические данные NISSAN ALMERA II Hatchback (N16) 1.5

Последним тактом работы поршня является выброс отработанных газов в выпускную систему, через открывшиеся выпускные клапаны. Как видите, все. В этом описании дважды присутствовало упоминание клапанов, впускных и выпускных, которые требуют периодической настройки, так называемых, тепловых зазоров. Давайте регулировка клапанов на ниссан альмера посмотрим, что это такое, для чего это .

Регулировка зазоров в приводе клапанов на Nissan Almera Classic

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.
Зазор измеряют щупом на холодном (при температуре +20 градусов) или прогретом двигателе (при рабочей температуре) между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и регулировочной шайбой толкателя клапана.

Читайте так же:
Регулировка троса акпп ниссан пульсар

Для холодного двигателя номинальный зазор на впускном распределительном валу составляет 0,25-0,33 мм, на выпускном валу — 0,32-0,40 мм. Для прогретого двигателя номинальный зазор на впускном распределительном валу составляет 0,304-0,416 мм, на выпускном валу — 0,348-0,472 мм.

1. Снимите верхнюю крышку головки блока цилиндров (инструкция здесь).

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (инструкция здесь).

3. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей. В данном случае это клапаны 1-го и 2-го цилиндров впускного распределительной вала и клапаны 1-го и 3-го цилиндров выпускного распределительного вала. Запишите измеренные значения зазоров.

Измерение зазоров в приводе клапанов Nissan Almera Classic

Расположение клапанов распределительного вала Nissan Almera Classic

4. Проверните коленчатый вал на 360° (в ВМТ такта сжатия 4-го цилиндра) и измерьте зазоры в приводе остальных клапанов.

5. Если зазоры в приводе клапанов не соответствуют норме, снимите шайбы и рассчитайте их толщину N по формулам, приведенным ниже. Для снятия шайб воспользуйтесь специальным приспособлением или снимите распределительные валы.

Для клапанов впускного распределительного вала: N = R + (М — 0,37) мм, для клапанов выпускного распределительного вала: N= R + (М — 0.40) мм, где N — толщина новой шайбы, мм; R — толщина снятой шайбы, мм; М — измеренный клапанный зазор.

6. Для того чтобы облегчить извлечение регулировочной шайбы, в толкателе выполнен паз. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу.

Извлечение регулировочной шайбы из толкателя Nissan Almera Classic

Примечание:

На обратную сторону шайбы нанесено обозначение ее толщины (например, 244, что означает толщину шайбы 2,44 мм).

Регулировочная шайба Nissan Almera Classic

Если маркировки нет, измерьте толщину шайбы микрометром. В ремонтных комплектах предусмотрено 73 вида шайб толщиной от 2,00 до 2,98 мм.​

Микрометр Nissan Almera Classic

7. Установите в толкатели новые шайбы, рассчитанные по формуле, приведенной в п. 5, установите на место распределительные валы и проверьте зазоры. При необходимости повторите операции пп. 5 и 6.

8. Установите все ранее снятые детали в обратном порядке.

#6 Регулировка клапанов

Выставлем ВМТ. Крутим коленвал вывешенным колесом на 5-ой передаче.
Вставляем длинную отвертку в первый целлиндр и крутим пока max-но не поднимется отвертка, затем смотрим какие "кулачки" не зажимают клапана. При положении коленвала ВМТ должны быть свободны ВПУСКНЫЕ клапана в 1-ом и 2-ом целиндрах, а ВЫПУСКНЫЕ в 1-ом и 3-ем целиндрах…
Остальные клапана проверяем, прокрутив коленвал на 360 градусов. Прокручиваю колесо, отвертка в первом целиндре опускаеться и опять поднимется до max-ма.

Читайте так же:
Регулировка руля по вылету ниссан тиида

Проверяем зазоры и записываем. Пределы: впускные 0,25 — 0,33 мм, выпускные 0,32 — 0,40 мм.
В моем случае, разбег в зазорах был большой впускные от 0,26 до 0,32 мм., а выпускные от 0,33 до 0,41 мм. Машина проездила на газу всего около 3 тыс, при общем пробеге 130 тыс.

Далее
Вытаскиваем все шайбы, записываем размеры шайб и делаем рокировку по возможности.
Осталось 4-ре неподобранных шайб. Две на впускных и две на выпускных клапанах.

Полез в интернет-магазин "EMEX". Две необходимые шайбы для выпускных клапанов составили стоимость в 560 руб. + доставка через 9 рабочих дней…

Ночь в раздумьях…

На следующий день, пошел в гараж. и решил попробовать сточить балгаркой одну шайбу, самого большого размера — все равно ее никуда уже не поставить.

А теперь главный вопрос: "Как ее закрепить и равномерно сточить?"

У меня получилось так:

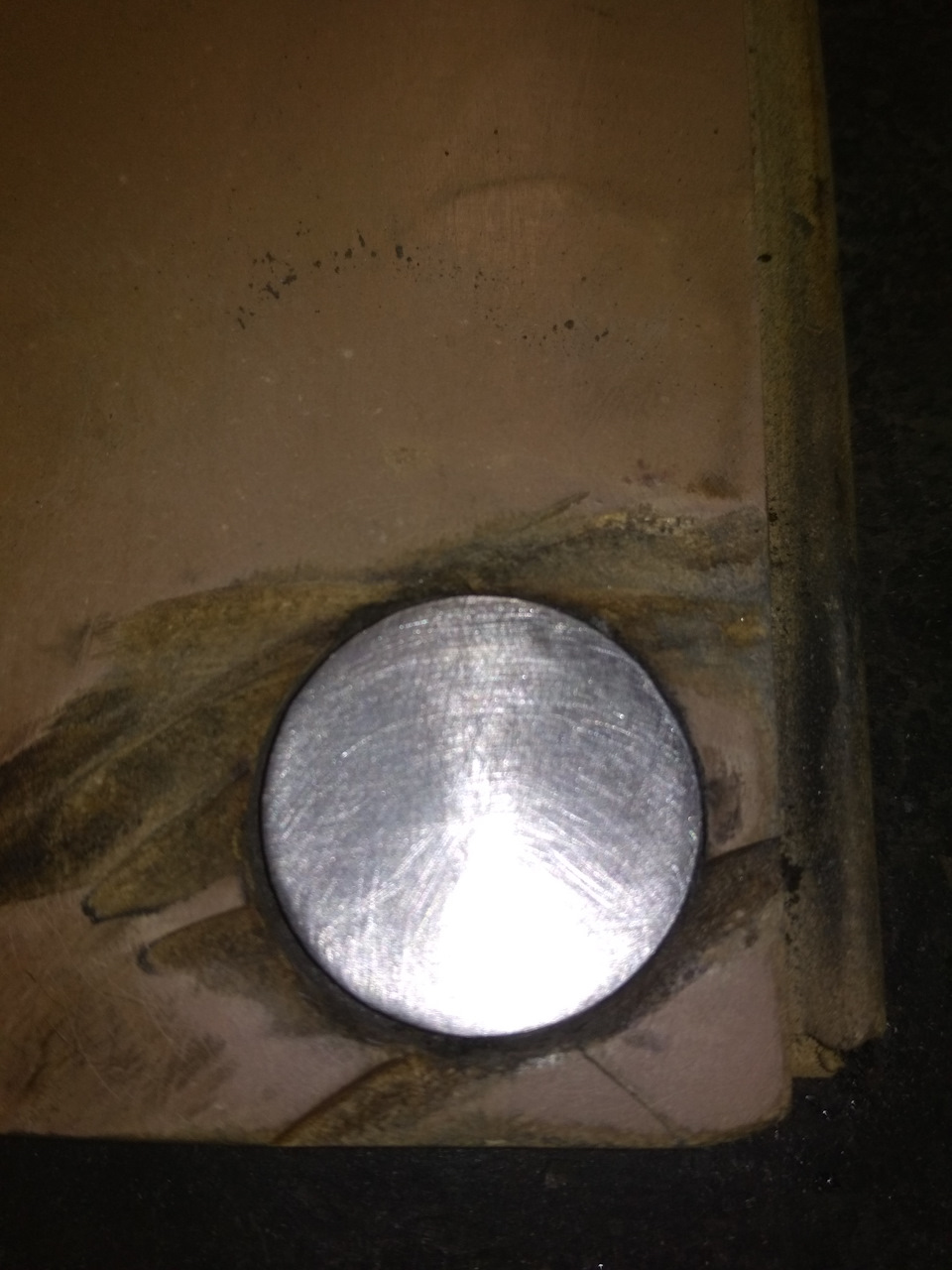

В ламинате просверливаем отверстие на глубину "магнит + шайба" и что бы шайба немного торчала над поверхностью досочки. Думаю по фото поняли…

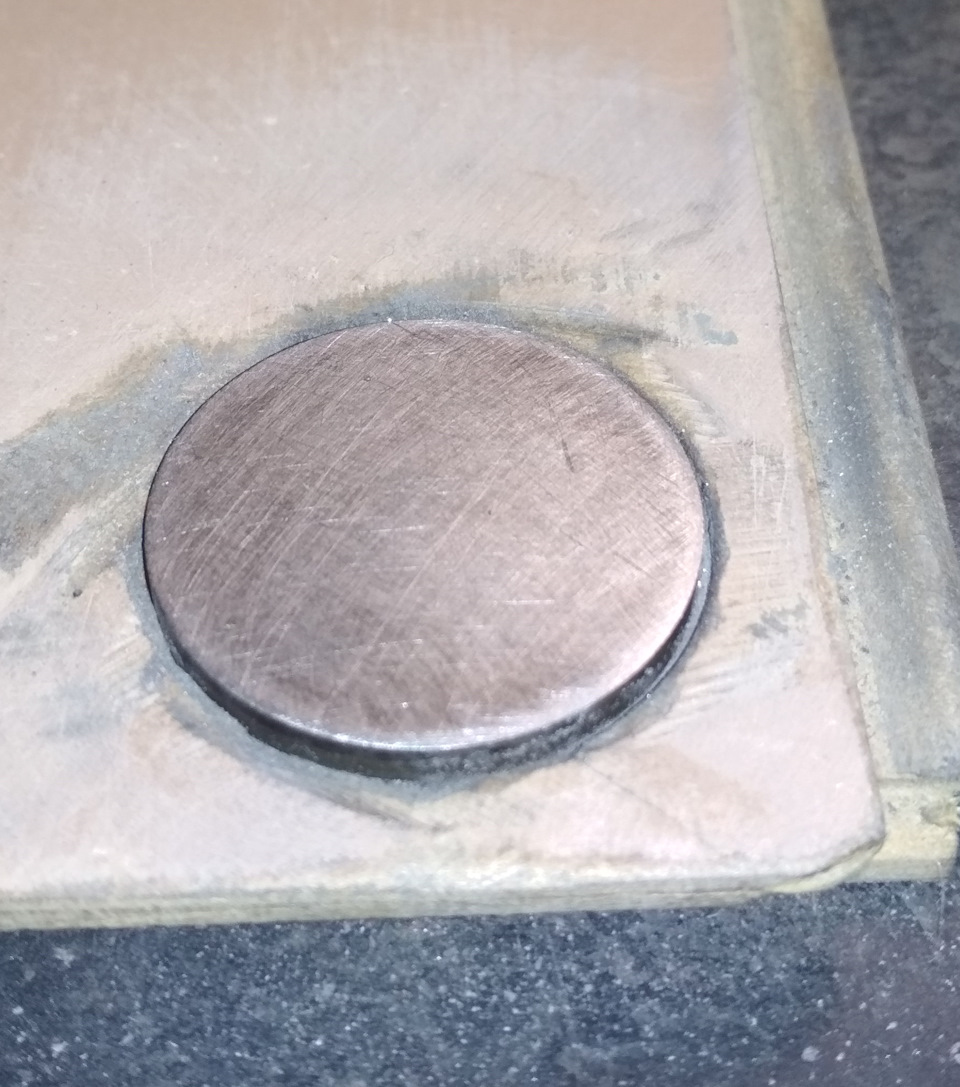

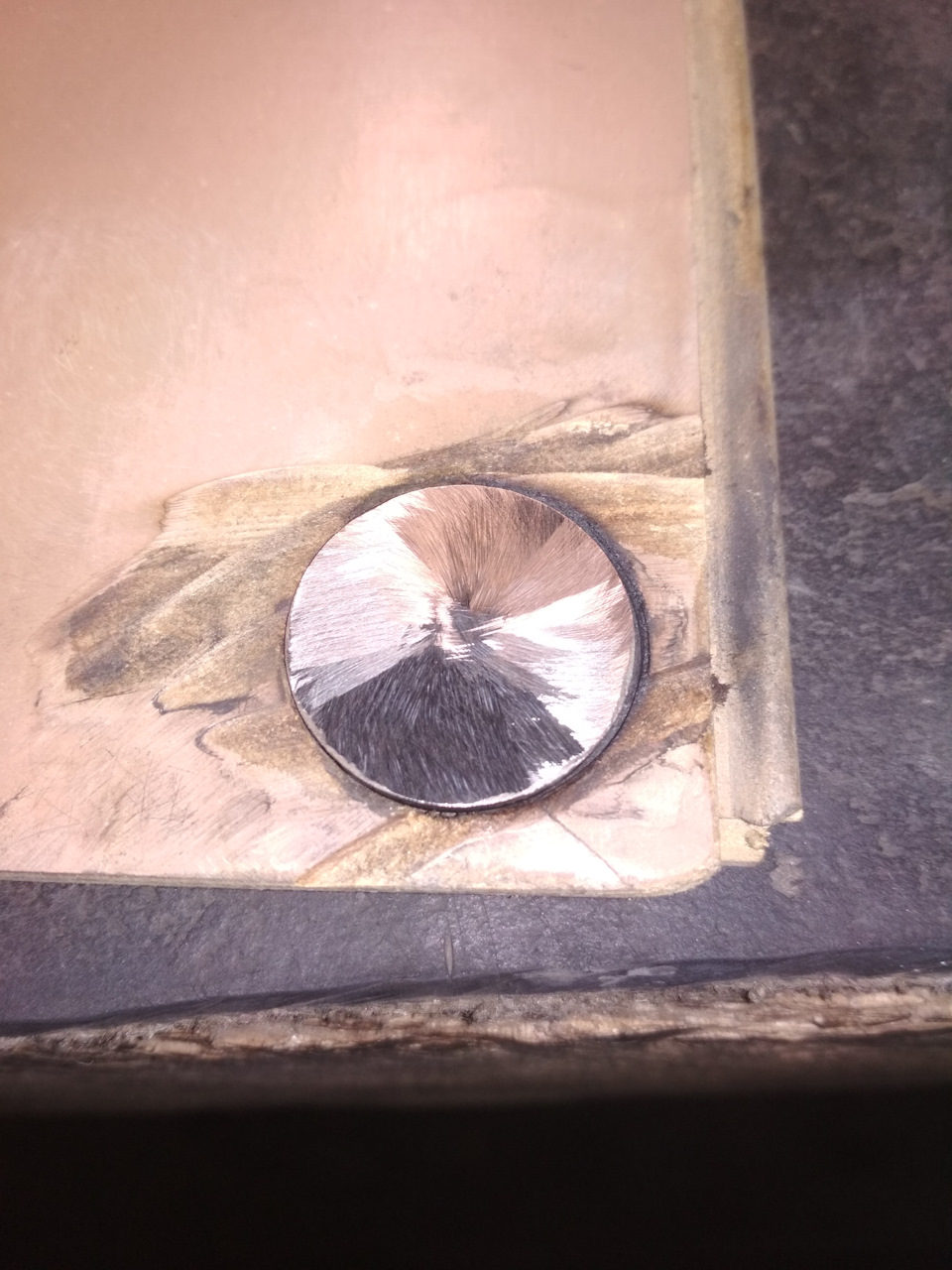

Затем балгаркой аккуратно стачиваем поверхность. По рисунку на шайбе видно, что точим край до центра шайбы, при этом она прокручиваеться под действием крутящегося диска балгарки…

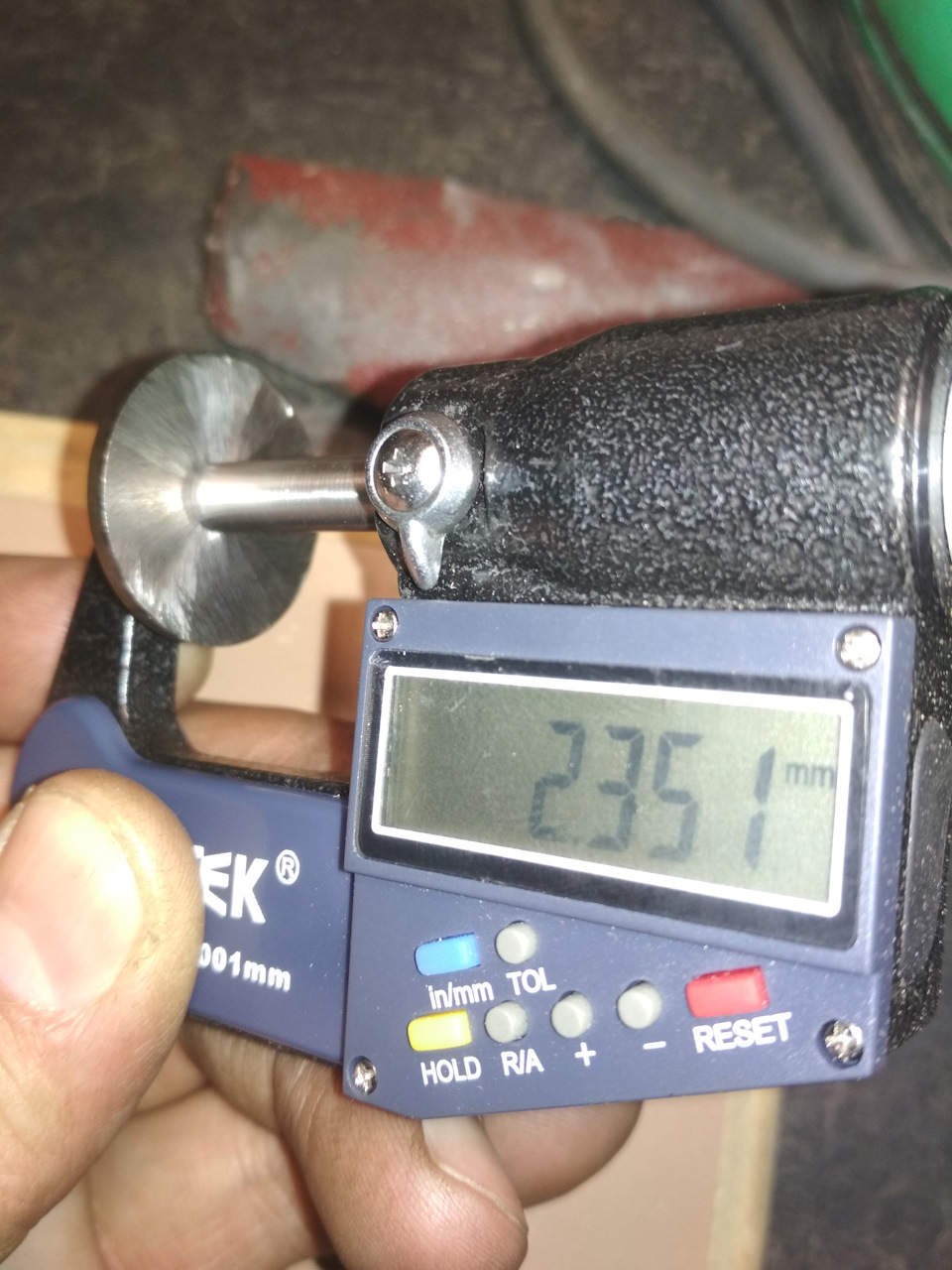

Само собой получаеться не равномерно, где то тоньше, где то толще… для проверки используем цифровой микрометр, взятый у друга…

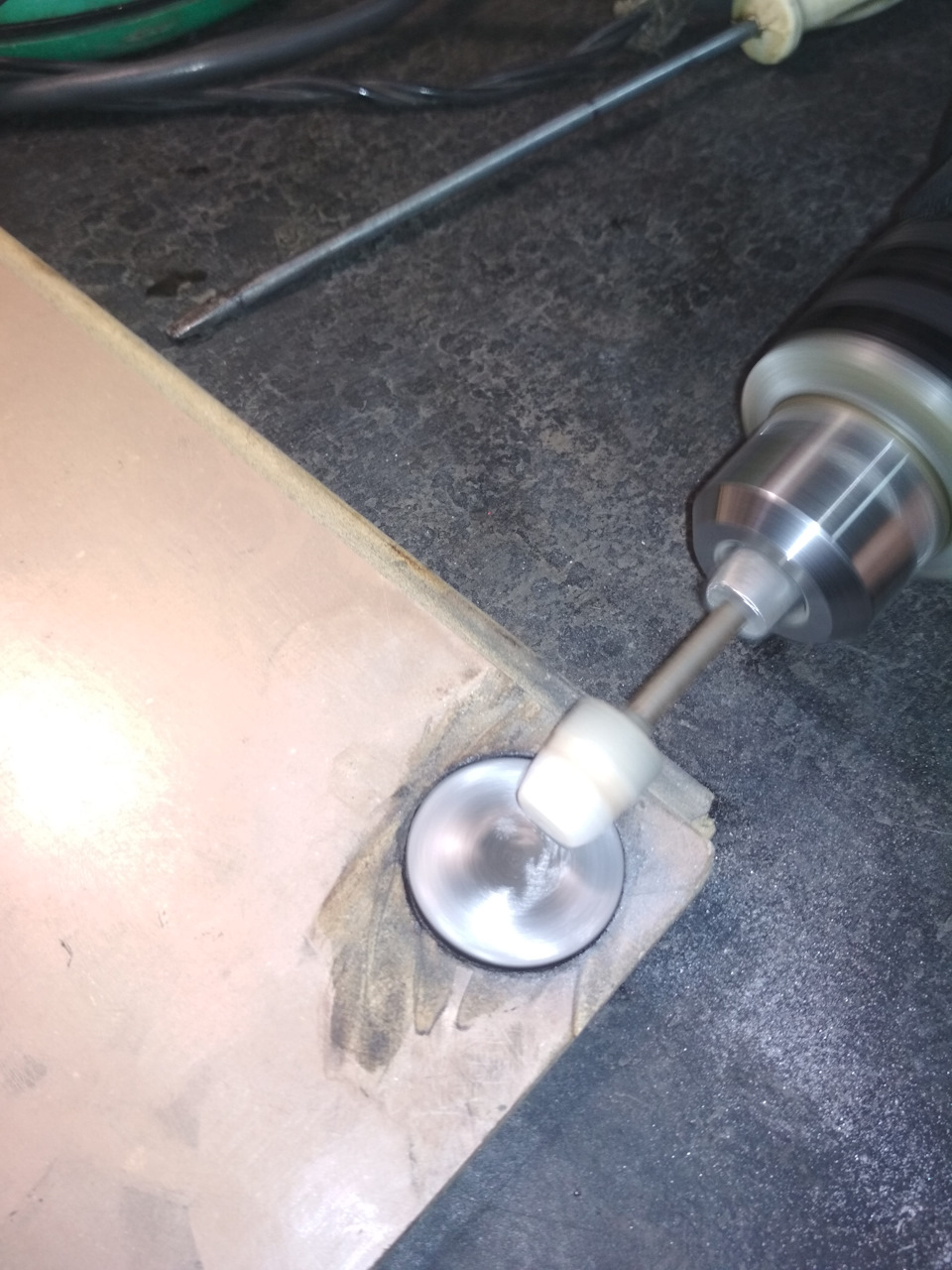

После болгарки используем дрель для выравнивания толщины на краях, на фото видно как шайба вращается

и в завершени используем среднюю наждачную бумагу.

Закидываем шайбу на место — ииииии мало
Опять ее на стол и по новой…
Вообщем идеального размера по всей ширине шайбы не достичь…
Поэтому я взял еще одну шайбу сложил их вместе, точенной стороной одной шайбы к стороне с цифрами другой шайбы и пробежался микрометром по центру шайбы, если мало сточено, то точим до необходимого размера.
Когда достиг необходимого размера, закинул под распредвал и проверил щупом… ГОТОВО
Подводил размер зазоров на выпускных клапанах к 0,38 мм, а на впускных к 0,30мм.

Кстати, большое спасибо соседу по гаражу Серёге в помощи… Без него, я долго пытался бы вытащить шайбы или пришлось бы точить/пилить какой-нибудь съемник-держатель стаканов…
