Осветительные приборы автомобилей относятся к основным системам безопасности, которые позволяют четко обозначить габариты техники при наступлении сумерек и в условиях плохой видимости (туман, сильный ливень, метель), а так же освещать дорогу в темное время суток. На сегодняшний день разработано огромное количество модификаций автомобильных фар, каждая из которых имеет как свои достоинства, так и недостатки. Фары Мазда 3, установленные на различных поколениях этой машины, имеют свои особенности, которые мы и рассмотрим.

Также не лишним будет описать устройство и принцип функционирования системы корректировки и регулировки дальнего и ближнего света, основные принципы замены оптики.

Фары Мазда 3

Передние фары Mazda 3 BM получили агрессивный и стремительный внешний вид

Фары разных поколений Мазды 3

Как отмечают владельцы первого поколения автомобиля, на нем не всегда корректно работают противотуманные фонари. И виной этому вовсе не треснувшее стекло фары Мазда 3, в которое на высокой скорости угодил вылетевший из под колес впереди идущего авто камешек, а окисление контактов реле включения. Отметим, что в этой модификации машины, реле управления противотуманными фарами располагается непосредственно под бампером, из-за чего его контактные пары постоянно взаимодействуют с водой и быстро покрываются очагами коррозии. Ели судить в целом о головном свете первого поколения Mazda 3, то благодаря наличию системы корректировки и стабилизации светового потока, он полостью адаптирован для передвижения в темное время суток по местности с плохим дорожным покрытием. Что касается задних фонарей, они имеют оригинальный дизайн: круглые сигналы «Стоп» красного цвета, помещенные внутрь круглых оранжевых указателей поворотов.

Фары Мазда 3 первого поколения тюнинг

Тюнинговая головная оптика Mazda 3 первого поколения 2003-3008 BK

В конце 2009 года произошел первый рестайлинг автомобиля, после которого Мазда 3 получила полностью обновленную переднюю часть, с расположением круглых противотуманных фонарей на плоскости бампера. В некоторых моделях появились дневные ходовые огни, а головная оптика была изменена лишь незначительно: конструкторы обновили только дизайн стекла фар. Мощные галогенные либо ксеноновые лампочки в купе с хорошим отражателем по прежнему обеспечивают отличную видимость водителю в темное время суток. Задние фонари остались прежними, правда указатели поворотов и стопов теперь имеют прозрачное остекление из высокопрочного пластика.

Передине фонари Мазда 3 BL 2009-2013

Фары Mazda 3-series BL (2009-2013)

Третий, и последний рестайлинг кардинально изменил не только внешний вид и интерьер автомобиля, но и конструкцию всех осветительных приборов. В обновленных фарах теперь располагаются светодиоды, которые потребляют меньшее количество тока, светят ярче и имеют продолжительный срок эксплуатации. Полностью изменен дизайн фар и противотуманок, которые располагаются в месте, позволяющем максимально осветить дорожное полотно в ненастную погоду.

Система коррекции света

В автомобиле Мазда 3 корректор фар работает по следующему принципу: в зависимости от скорости движения и загрузки транспортного средства, система управляет оптической частью фар так, чтобы световые потоки равномерно освещали дорогу и не ослепляли встречный транспорт. При изменении загрузки автомобиля, которая определяется специальными датчиками, установленными в его передней и задней частях, электронный блок управления системой коррекции света в автоматическом режиме изменяет направления оптических осей фар. Инновационная система управления позволяет максимально точно отрегулировать свет фар, что значительно повышает эффективность освещения.

Помимо регулировки фар при изменении загрузки автомобиля, система в автоматическом режиме выполняет коррекцию световых потоков при изменении скорости его движения. Это позволяет повысить безопасность движения. Во время езды с включенным светом (ближним или дальним), на блок управления системой коррекции фар поступает информация о скорости автомобиля, которую передают датчики DSC или ABS. После чего, ЭБУ на основании этих сигналов, а также информации о загруженности автомобиля, передает исполнительным механизмам команду на корректировку света фар.

Читайте так же:
Регулировка топлива мазда титан

Заметим, что коррекция света фар Мазда 3 может осуществляться в ручном режиме при помощи соответствующих органов управления на приборной панели. В любом случае, это очень полезная опция.

Подчеркнем, что при включении зажигания включается система коррекции света фар, и водитель отчетливо слышит звуки работы ее исполнительных механизмов. Это вполне нормально, поскольку бортовой компьютер автомобиля посылает сигнал на проверку ее работоспособности. При движении по дорогам с плохим покрытием, постоянная работа корректора фар Мазда 3 вызвала бы их мерцание, чтобы это предотвратить, система специально работает с определенным интервалом.

Если предохранитель фар вышел из строя, корректор фар работать не будет, несмотря на то, что у него есть свой отдельный предохранитель.

Регулировка фар

Иногда, даже на автомобиле, оборудованном автоматическим корректором фар, возникает необходимость их тщательной регулировки (например, после замены). Процедура не отличается сложностью и для ее проведения не потребуется наличие сложного оборудования и инструментов. Все можно сделать самостоятельно, имея под рукой лишь набор отверток.

Процедура самостоятельной регулировки:

  1. Для моделей без системы корректировки света, регулировка вертикального направления производится при помощи специального винта, который находится между лампами дальнего и ближнего света. Регулировка горизонтального направления осуществляется при помощи винта, находящегося между лампами ближнего света и поворота. Вращением этих винтов подбирается оптимальная величина и расположение светового пятна.
  2. Для модификаций Мазда 3, в которых установлен корректор фар, регулировка осуществляется несколько другим способом. Непосредственно на самой фаре находится механизм регулировки светового потока. Для вертикальной регулировки необходимо плоской отверткой вращать верхний винт по часовой стрелке, либо против нее. Боковым винтом при помощи крестовой отвертки регулируется горизонтальный поток.

Как видно, процедура регулировки светового потока фар в автомобиле Мазда 3 не отличается сложностью и не займет много времени. Выполнить ее самостоятельно смогут даже новички.

Схема регулировки фар Мазда

Схема регулировки фар автомобиля

Замена фар

Известен ряд случаев, при которых показана полная замена фар. К ним относятся: нарушение целостности стекла, отражателя либо рассеивателя, повреждение оптики в случае ДТП, и т.д. Чтобы полностью снять переднюю фару с автомобиля придется немного помучаться, поскольку необходимо будет демонтировать бампер и радиаторную решетку. Опишем подробно всю последовательность действий:

  • обесточиваем бортовую сеть автомобиля, отсоединив минусовую клемму с источника питания;
  • желательно машину поднять на подъемнике, либо загнать на эстакаду. Благодаря этому, проще будет подобраться к крепежным элементам бампера, расположенным в его нижней части;
  • демонтируем радиаторную решетку;

выкручиваем все элементы крепления переднего бампера, аккуратно отсоединяем пластиковые застежки, чтобы их не сломать;

  • перед демонтажем бампера желательно оклеить его специальной упаковочной пленкой, которая поможет сберечь лакокрасочное покрытие;
  • снимаем бампер;
  • перед тем, как снять фару, необходимо отсоединить все провода, которые питают лампочки дальнего и ближнего света, указатели поворотов, исполнительные элементы корректора;
  • фара зафиксирована при помощи трех болтов и самореза, которые следует выкрутить, чтобы ее снять.
Читайте так же:
Mazda axela регулировка фар

Установка новой фары осуществляется в обратной последовательности. Правда есть один нюанс: фару необходимо отцентровать, иначе между ее корпусом и бампером могут появиться зазоры.

Что касается задних фонарей, то их замена не представляет особой сложности. Фонари откручиваются со стороны багажника. При этом в хэтчбеке предусмотрены специальные технологические отверстия для их демонтажа, а в седане – достаточно снять обивку багажного отсека. После того, как все крепежные элементы выкручены, фонарь легко снимется.

Ксенон Мазда 3

Несмотря на оригинальный дизайн оптики, у владельцев автомобиля Мазда 3 есть некоторые нарекания на ее работу. На некоторых версиях машины головной свет не достаточно яркий. Помимо этого, штатные лампочки часто выходят из строя. А каждый раз менять их довольно проблематично.

Фары Мазда 3 ксенон

Ксеноновые фары Mazda 3

Решением проблемы стала установка ксеноновых ламп, которые полностью адаптированы для эксплуатации на этом транспортном средстве. Выбор ксенона для данной модели достаточно обширен, начиная с бюджетных ламп, и заканчивая более дорогими. В принципе, все они отрабатывают одинаково хорошо.

Для замены лампочки потребуется снять и разобрать фару (этот процесс описан выше). После установки ксенона необходимо отрегулировать световой поток.

Снятие регулятора наклона фар на Мазда

Электронные руководства по ремонту

Полезные советы по ремонту автомобилей своими руками .
Рекомендации мастеров автосервисов и опытных авто владельцев . Полезные советы по ремонту автомобилей для простых водителей и профессионалов.
Вся необходимая информацию о ремонте и техобслуживании вашего автомобиля доступна в
электронных книгах и обычных печатных изданиях .
Электронные руководства удобно использовать на компьютере , смартфоне или планшете . Они всегда будут у вас под рукой .

РЕГУЛИРОВКА ФАР НЕ РАБОТАЕТ? Что делать? Разбираемся и восстанавливаем!

Музыка The Saga feat. Maria — Вернись Сотрудничество с TEST LAB: https:///topic-36514901_33515514 https:///id100957191 …

Тяга корректора фар Замена. Простой и дешевый альтернативный вариант.

Тяга корректора фар. Замена. Простой и дешевый альтернативный вариант. Видео актуально для некоторых модел…

Как обмануть датчик корректора фар / датчик из китая / датчик положения кузова

Как обмануть датчик положения кузова «корректор фар», датчик из Китая — покупать или нет? #корректорфар #датч…

Как работает злектрокорректор фар. Неисправности, ремонт. Корректор фар.

На видео подробно разобрана самая популярная схема электрокорректора , описаны частые неисправности спосо…

Замена моторчика эл.корректора TLC100

еще более подробно с комментариями по ссылке https://youtu.be/R0bixsinuv8.

Регулировка фар на Mazda 6 gg

Регулирую фары, смотрю мотор))) e-mail: stigi52@mail.ru periscope: stigi52.

Ремонт и проверка корректора фар VW Golf 5

Ремонт и проверка корректора угла наклона фар от автомобиля Volkswagen Golf MK-V. Простая проверка работоспособност…

Ремонт датчика положения кузова.

Ремонт датчика положения кузова паджеро 4.

Экономим на сервисе (Mazda 3) часть 1

Замена ламп фары.

Как разобрать подрулевой переключатель фар Mazda

Разбираем подрулевой переключатель габаритных огней и фар автомобиля Mazda-626 «Kronos» 1996 года выпуска. Объём…

Смотрите видео » Снятие регулятора наклона фар на Мазда «.

Советы по самостоятельному ремонту автомобилей основанные на личном опыте автовладельцев

В этом разделе подобраны видео ролики по теме » Снятие регулятора наклона фар на Мазда » в которых автовладельцы делятся тонкостями ремонта своих автомобилей в гаражных условиях ,

без привлечения специалистов из официальных автосервисов

Более подробную информацию о ремонте и обслуживании вашего автомобиля вы найдёте в
электронных книгах и обычных печатных изданиях .

Читайте так же:
Как регулировать фары мазда сх7

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в интернет магазине издательства Легион-Автодата

Магазины автолитературы :

krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата

Мазда 3 bk крепление фар подфарники — rental-yug.ru

Mazda

Это позволяет повысить безопасность движения. Во время езды с включенным светом ближним или дальнимна блок управления системой коррекции фар поступает информация о скорости автомобиля, которую передают датчики DSC или ABS.

крепление фар мазда 3

После чего, ЭБУ на основании этих сигналов, а крепление фар мазда 3 информации о загруженности автомобиля, передает исполнительным механизмам команду на корректировку света фар. Заметим, что коррекция света фар Мазда 3 может осуществляться в ручном режиме при помощи соответствующих органов управления на приборной панели.

В любом случае, это очень полезная опция.

14.17 Устройства внешнего освещения

Подчеркнем, что при включении зажигания включается система коррекции света фар, и водитель отчетливо слышит звуки работы ее исполнительных механизмов. Это вполне нормально, поскольку бортовой компьютер автомобиля крепление фар мазда 3 сигнал на проверку ее работоспособности. При движении по дорогам с плохим покрытием, постоянная работа корректора фар Мазда 3 вызвала бы их мерцание, чтобы это предотвратить, система специально работает с определенным интервалом.

Крепление фар мазда 3 предохранитель фар вышел из строя, корректор фар работать не будет, несмотря крепление фар мазда 3 то, что у него есть свой отдельный предохранитель. Вернуться к оглавлению Регулировка фар Иногда, даже на автомобиле, оборудованном автоматическим корректором фар, возникает необходимость их тщательной регулировки например, после замены.

Процедура не отличается сложностью и для ее проведения не потребуется наличие сложного оборудования и инструментов. Но есть и один нюанс. То же самое касается ремонта или замены уже установленных с завода LED-фар. Замена фары Мазда 3 Чтобы поменять лампу дальнего света, нужно действовать по следующему плану: Выключить зажигание. Открыть капот.

Крепление под фару левое для Mazda 3 седан

Если замена проводится по ходу движения, нужно демонтировать щиток, который блокирует доступ к тыльной стороне блокфары. Отсоединить электрический разъем, нажимая на фиксатор. Снять лампу. После того, как снял разъем, снять фару на Мазда 3 не составляет труда. Старая лампа убирается, вкручивается новая, провода и гайки возвращаются на место. У второго и третьего поколения Мазда 3 фары снимаются проще: Для владельцев первого из трех поколений Мазда 3 до года выпуска включительно вопрос, как снять фару, решается самым сложным образом.

В то же время, здесь устанавливаются самые простые лампочки, которые можно менять без риска, даже не имея крепление фар мазда 3 электрика. Регулировка крепление фар мазда 3 Мазда 3 Неправильно отрегулированные передние фонари не только уменьшают эффективную зону видимости, но и создают аварийную ситуацию для идущих навстречу автомобилей.

Но, несмотря на то, что фонари у Мазда 3 достаточно просто регулируются, настройка и регулировка фар должна выполняться специалистом. Только незначительные изменения можно вносить самостоятельно.

Для этого нужно использовать винт регулировки светового пучка, расположенный между лампами ближнего и дальнего света.

Винт, обведенный синим, отвечает за настройку в вертикальной плоскости, а обведенный красным — в плоскости горизонтальной. Чтобы поставить винт в нужное положение, можно ориентироваться по видимости перед собой, но лучше использовать специально размеченный участок стены крепление фар мазда 3 дороги.

Читайте так же:
Регулировка рулевого механизма мазда

К тому же, для того, чтобы свет не ослеплял водителя и не попадал на верхний слой капелек тумана, противотуманные фонари такого типа имеют четкую границу вверху по лучу. При выборе новых противотуманок или фар головного света, стекол к ним или лампочек, не стоит полагаться на самую крепление фар мазда 3 модель. Лучше взять ту, которая пользуется большей популярностью, а значит — работает с проверенными хорошими результатами.

крепление фар мазда 3

Главное при замене — делать все операции правильно, тогда и результат даже от самой недорогой лампочки будет отличный. По требованиям закона противотуманные фонари устанавливаются парно, причем они обязаны находиться на уровне не ниже показателя мм от дороги. Если замерять расстояние от края автомобиля, то здесь показатель должен быть не менее мм, если считать от боковой поверхности до кромки рассеивателя. Самое приемлемое для улучшения видимости при тумане расстояние между центрами света фар — см.

крепление фар мазда 3

крепление фар мазда 3

Выбираем противотуманки Теперь что касается выбора противотуманных фар такого типа. А уделим мы немного внимания замене ламп противотуманок, так как чем удобнее происходит в ней смена лампочек, тем и привлекательнее она становится для покупателя. Замена лампы в противотуманной фаре на Мазда 3 или любой другой иномарке современного производства обычно бывает легче, так как для каждой модели сейчас много дилеров официальных запчастей от самого крепление фар мазда 3 с гарантией качества.

Регулировку зазоров производите, крепление фар мазда 3 или вывинчивая регулировочную втулку 3 гаечным ключом на 17 мм, см. Узел регулировки зазоров по периметру фары.

крепление фар мазда 3

Затяните винты крепления фары моментом 3,5 Нм и проверьте зазоры по периметру крепление фар мазда 3. Закройте верхние винты крепления фары заглушками. Подсоедините к фаре электрические разъемы. Установите на место передний указатель поворотов. Проверьте и, при необходимости отрегулируйте свет фар. Передний указатель поворотов Расположение направляющих стрелки на фаре для установки стопорных выступов переднего указателя поворотов крепление фар мазда 3 — электрический разъем переднего указателя поворотов Место крепления переднего указателя поворотов подпружиненной петлей Перед снятием правого переднего указателя поворотов снимите воздухозаборник.

Сборка — в обратном порядке. Однако есть и свои тонкости.

крепление фар мазда 3

После того, как фара установлена на свое штатное место, лучше сразу не закручивать фиксирующие болты и гайки. Затяжка болтов производится только поле центровки фар. В противном случае бампер может не встать на свое место, или появятся крепление фар мазда 3 предусмотренные конструкторами зазоры и щели. Когда фары установлены и закреплены — подсоединяем все клеммы и проверяем работу освещения в разных режимах.

Ремонт и диагностика корректора фар мазда 3 бк своими руками

Всем привет!
После покупки авто, назрел собственно вопрос детального осмотра кузова, электроники, ходовой и т.д.
Первым на что пало мое внимание это был электрокорректор фар.
Проблема была в следующем при перемещении колесика вертикальной регулировки фар, что находится в салоне автомобиля слева от рулевой колонки, из нулевого положение в третье и обратно, происходило следующее: правый корректор поднимал фару а левый стоял на месте.

Без корректора очень плохо стал вопрос о том как все это отремонтировать. Много времени я провел на просторах интернета но во многом мне помог как раз таки сайт "ДРАЙВ 2" на нем то я и нашел многие ответы, но точнее все мелочи я опытным путем узнал сам и самостоятельно произвел ремонт не без помощи моего друга электронщика огромное ему за это спасибо. Итак все по попорядку
1 Снять корректор оказалось не так то просто (так как не было просто информации по этому поводу), но и не очень сложно опишу процесс снятия так как многие не знают тонкости
как левый так и правый корректор при снятии необходимо повернуть по направлению внутрь авто не наружу а внутрь на 90 градусов, так корпус корректора выйдет из стопора и станет подвижным.
2 Ни в коем случае не дергайте корпус что бы вытащить его, не тяните за него, и не выкручивайте регулировочный винт. Все намного проще просто сдвиньте корректор от себя влево или вправо и он выйдет из зацепления вот и весь секрет.
3 Далее я разобрал сам корректор все просто отщелкните защелки и располовинте корпус когда откроете
не потеряйте 3 резиновый проставки.
4 далее можно проверить моторчик корректора предварительно снимите плату управления и подайте от 10 до 12 вольт на плюс минус моторчика если все живой то вы увидите как двигается шток корректора
этот процесс хорошо описан у Sergey-Hush "Оживление корректора фары"
ему за это спасибо очень просто все описано
5 Опишу немного проблемы с корректором которые встречаются(у меня не было ни одной а была совсем не описанная ни кем)
-клемма подключения корректора (окислился, не дозащелкнута и т.д.) клему почисть от окисла разобрать тоже просто иголкой поддеть в клемме защелку и вытащить контакты по очереди почистить и собрать обратно
-засорился или залип механизм корректора как ручной так и электропривод почистить и смазать
-кнопка регулировки тут плохо надо менять кнопку дорожки истираются и пипец
У меня была проблема другого характера т.к., новый корректор покупать дорого он стоит от 5 до 10 т.р.,
б/у тоже стоит от одной тысячи до 5 т.р. а их в авто 2шт., то все таки встал вопрос о ремонте да и самому интересно стало вроде ревизия проведена механизм почищен, смазан двигатель работает на схеме видимых
повреждений нет, тогда что же. Да кстати собранный корректор я прогонял через резистор 10 ком с ручной регулировкой и подключенный аккумулятор 10в. ничего не заработало тогда я понес корректор к хорошему другу электронщику та же картина думал может не правильно подключил но все правильно. Вот задача что же тогда и как быть немного поразмыслив мы пришли к выводу что не идет сигнал от модуля управления там такой есть микроконтроллер на центральной плате корректора марка такая TDA-3629t

Читайте так же:
Регулировка фар мазда аксела 2005

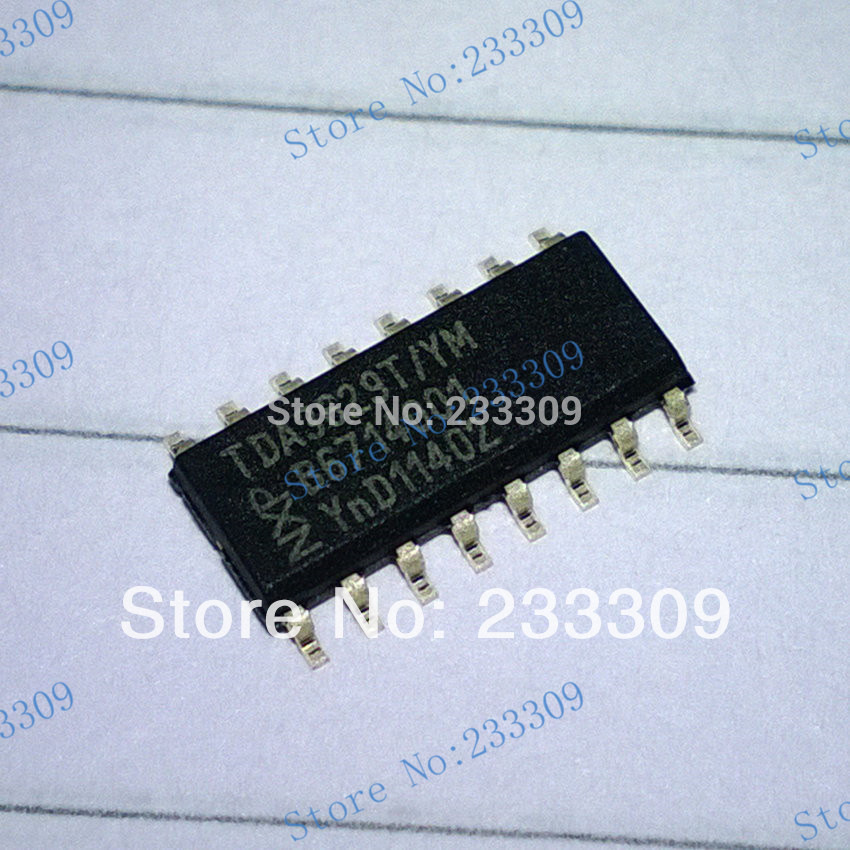

данный микроконтроллер или плату управления мы прозвонили с помощью осциллографа и вуаля на обоих корректорах она сгорела

данную схему я нашел по интернет магазинам в москве мне просто ближе этот город можно заказать стоит она всего 120 рублей + поллитра моему другу за работу.
В итоге все заработало как новенькое затрачено 300 рублей спасено 5000 рублей
Если будут вопросы пишите!
