Baxi Slim — Регулировки и техобслуживание

Baxi Slim — Регулировки и техобслуживание

1) Отвинтите шуруп на штуцере и подключите к нему манометр.
2) Открутите вентиль газовой подачи и установите переключатель режимов в положение «зима» подождите некоторое время, пока не включится аппарат.
3) Удостоверьтесь, что агрегат функционирует с наибольшей отдачей.
4) Проверьте давление газа на горелке для соответствующей модели котла Бакси Слим и соответствующего вида газа.
5) В случае недостаточного давления снимите крышку модулятора и прокручивайте латунное кольцо до того момента, пока не достигните необходимого давления.

Настройка минимального давления

1) Отключите кабель подачи питания модулятора. Модель Slim 1.400/1.300 in переключится в режим наименьшей мощности.
2) При необходимости крутите с помощью отвертки красный шуруп до того, пока не достигнете необходимого давления.
3) Подсоедините назад провод питания модулятора и установите на место крышку регулятора.
4) Отключите аппарат и закройте кран подачи газа.
5) Отсоедините манометр и закрутите шуруп на штуцере.

Наладка и регулировка тепловой мощности в контуре отопления

Если есть кроме того контур ГВС, то есть возможность отдельно регулировать тепловую мощность исключительно в отопительном контуре. В это же время максимальная мощность контура ГВС остается прежней. Такие настройки выполняются не часто. В случаях, когда необходимая мощность для
отопительного контура, намного ниже максимальной.

Для выполнения подобной настройки:

1. Отвинтите шуруп на штуцере, и подсоединить к нему манометр.
2. Приведите газовый вентиль в открытое положение и установите переключатель режимов в позицию «зима», подождите, пока аппарат не отключится в отопительном режиме (загорается индикатор работы в отопительном контуре).
3. Удостоверьтесь, что газовый котел Baxi Slim in функционирует на полную мощность.
4. Получите доступ к внутренней части электрической коробки и прокручивайте шуруп потенциометра РЗMAX.R, находящегося на электронной плате управления, до того, как достигнете на горелке необходимого давления.
5. Отключите аппарат и закройте кран подачи газа.
6. Отсоедините манометр и закрутите шуруп на штуцере.
7. Закройте электрическую коробку.

Прочистка теплообменника — Для стабильной и качественной работы газового напольного котла Бакси Слим нужно осуществлять контроль и чистку прибора, минимум 1 раз в году.

Последовательность проверки

1. Убедитесь, что система заполнена, выстроена на необходимое давление, и что насос исправно циркулирует воду.
2. Проконтролируйте подключение и работу горелки.
3. Проверьте работу защитных и регулировочных устройств (термостат отходящих газов, термостат перегрева, электрическое сопротивление, функционирующего термостата NTC при смене температур).
4. Производительность ионизационного контроля пламени.
5. Давление газа на горелках и потребление газа.
6. Проверить дымоход на наличие грязи.

Чистка чугунного теплообменника

Для того чтобы прочистить чугунный теплообменник в первую очередь потребуется снять колпак и блок горелки.

Процесс снятия вытяжного колпака:

а) Откиньте стыковочную трубку прибора с дымоходом.
б) Снимите устройство противотяги, для котлов Бакси Слим 1.400 iN, 1490 iN, 1.620 iN, отсоедините кабель термостата отходящих газов.
в) Демонтируйте верхнюю крышку аппарата, дернув ее вверх.
г) Уберите крепление термостата отходящих газов.
д) Отвинтите крестовой крепежный шуруп вытяжного колпака.
е) Снимите вытяжной колпак, потянув его вверх в то же время аккуратно проворачивая колпак.

Смена изоляционной замазки вытяжного колпака должна производиться после каждого снятия.

Демонтаж блока горелки

1) Отвинтите 3 крепежные гайки опорной пластины горелки на чугунном теплообменнике.
2) Отсоедините трубу подачи газа, подведенную к верхней части газового клапана, после этого снимите 2 электрода зажигания и датчик пламени.
3) После выполнения всего вышеперечисленного блок горелки можно вынуть из чугунного теплообменника.
4) Время о времени не забывайте меня изоляционную панель из керамического волокна.

Проверка динамического давления газа

1. Отвинтите шуруп на штуцере и присоедините к нему манометр.
2. Откройте вентиль подачи газа и установите переключатель режимов в позицию «зима», подождите, пока включится аппарат.
3. Проверьте меняющееся входное давление газа. Начальное давление: 20 мБар для природного газа, 30 мБар для бутана, 37 мБар для пропана.
4. Отключите аппарат и закройте газовый вентиль.
5. Отключите манометр и прикрутите шуруп на штуцере 2.

Вопросы по регулировкам

Хотелось бы понять, какой датчик в двухконтурном котле Бакси Слим 1.300 fi определяет максимально заданную температуры и шлет ему сигнал? Я читал, что в приоритете датчик ГВС. Так ли это? И если это так, то получается, что температуру в системе отопления мне регулировать нечем? У меня прибор подключен через стабилизатор напряжения!

Читайте так же:
Как регулировать рычаг переключения передач ваз

У вас есть ручка управления температурой в ГВС. Именно ей вы все регулируете. Получается, что и управляющий датчик стоит на трубе ГВС.

Два месяца назад установил у себя напольный котел Baxi Slim 1.400 (он не на гарантии). И почти сразу возникла неисправность при розжиге: стали появляться странные хлопки, похожие на взрывы. Вначале это случалось достаточно редко, а теперь почти постоянно. Причем взрывы происходят настолько сильные, что вибрация от удара передается на стены дома. Электроды розжига я почистил в первую очередь – проблема не в них. Тогда я переставил электроды розжига и контроля пламени так, что оба электрода розжига встали слева. Агрегат стал работать тихо. В магазине я приобрел запасные электроды и весь блок розжига. Приехав домой, я стал разбираться с проблемой дальше. Если электроды розжига я устанавливаю, как положено с обеих сторон, то дом трясется от взрывов. Однако замена всего блока проблему решила. Но всего на неделю. Потом проблема вернулась. Временно перенес электроды на одну сторону, пока аппарат работает тихо. И еще у меня розжиг случается раз в полчаса, а у моего знакомого на идентичной системе раз в пару минут. При этом у него моей проблемы не наблюдается. Стабилизатор установлен Ресанта АСН 1000/1-Ц. Может, стоит почистить горелки? Но я пока не умею этого делать, придется изучать инструкции. Но мне кажется, что 2,5 месяца для образования нагара как-то мало. Может быть, все-таки проблема в сети?

Если у вас случаются такие эпизоды, что пилотная горелка не может загореться, то, скорее всего, вам придется менять газовый клапан. Случай похожий на ваш, был решен именно таким способом.

Газовый напольный котел Бакси Слим, не хочет нагревать воду выше 60-70С, хотя регулятор температуры установлен в максимальное положение. Я не понимаю, почему он едва работает, хотя в доме холодно, и по логике аппарат должен постоянно работать, прогревая дом. Специалисты сервисного центра проблему так и не нашли. Что мне делать?

Замерьте электронным термометром температуру подающей трубы. Если она будет порядка 80С, то агрегат исправен. Если ниже, то придется менять температурный датчик.

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки.

Настройка газового котла Baxi

панель бакси

Газовые отопительные приборы Baxi отличаются удобством пользования и экономичным расходом топлива. Однако многое зависит от того, как выполнена настройка газового котла Baxi. Следует знать, как отрегулировать свой агрегат, чтобы он расходовал минимум топлива и одновременно обеспечивал комфортную температуру в помещении.

Основные настройки газовых котлов

Запустить газовый котел серии Baxi ECO можно следующим образом:

  • открыть газовый кран;
  • установить переключатель режимов на летнее или зимнее время;
  • открыть запорные краны системы отопления и ГВС, а затем зажечь горелку;
  • чтобы увеличить температуру, регулятор следует повернуть вправо, чтобы уменьшить – влево.

При первом пуске отопительного прибора он может включиться не сразу – пока выйдет воздух из газовых труб. Поэтому, если с первого раза розжиг не произошел, следует повторить попытку несколько раз.

Baxi ECO Compact

При работе в летнем режиме газовый котел обеспечивает только производство горячей воды. Также в этом режиме будут активны защита от замерзания и антиблокировка насоса.

Регулировать температуру отопления можно с помощью подключенного термостата или ручки на панели.

Газовый клапан агрегата оснащен электронной системой регуляции отопления, действующей в зависимости от положения температурного регулятора и количества выбираемой из кранов воды.

Для экономии электроэнергии и газа летом рекомендуется устанавливать рукоятку в положение «Комфорт».

Как настроить максимальное и минимальное давление газа?

Настройка максимального давления газа производится следующим образом:

  • следует открутить винт на штуцере и подсоединить манометр;
  • открыть газовый кран и установить переключатель режимов в положение «зима»; необходимо убедиться, что агрегат работает на максимальной мощности; установить высокую производительность можно и в режиме ГВС – для этого следует поставить регулятор горячего водоснабжения на максимум и включить кран со скоростью протока 10 л/мин;
  • проверить давление на горелке с помощью манометра, показатель должен соответствовать максимальному давлению, указанному в характеристиках агрегата;
  • при необходимости можно снять с клапана колпачок и вращением регулировочного винта установить соответствующее значение давления.
Читайте так же:
Регулировка замка передней двери лада калина

панель бакси

Также можно настроить минимальное давление:

  • установить переключатель режимов в положение «0»;
  • отсоединить контакты датчика температуры;
  • перевести рукоятку в положение «зима»;
  • подключить контакты температурного сенсора;
  • с помощью винта на газовом клапане установить минимальную мощность согласно техническим характеристикам агрегата;
  • выключить котел и отсоединить манометр, закрутить винт на штуцере.

Ошибки газовых котлов Baxi и способы их устранения —

В небольших квартирах, особенно в межсезонье, рекомендуется настраивать газовый котел на минимальный режим работы. У агрегатов Baxi наименьшая мощность составляет 40% максимальной. Например, для модели на 24 кВт минимальная производительность составит 9 кВт.

Чтобы перевести газовый котел Baxi на другой тип топлива, достаточно просто поменять форсунки в горелке. После перехода на другой газ придется снова настроить максимальную или минимальную мощность.

панель бакси

Как избавиться от «тактования» газового агрегата?

Если мощность газового котла превышает необходимую, часто возникает такая проблема как «тактование» – частое включение-выключение. Это очень негативно сказывается на состоянии узлов устройства и приводит к их повышенному износу, а также к перерасходу топлива.

У газовых котлов Baxi можно задать значение минимальной продолжительности между включениями. Заводские настройки обеспечивают интервал 3 минуты, имеется возможность увеличить это значение до 10 минут.

Если Ваша модель агрегата Baxi не оснащена термостатом, то рекомендуется его приобрести и подключить. Управление газовым котлом при помощи данного устройства позволит сэкономить топливо и предотвратить повышенный износ оборудования.

Как уменьшить мощность газового котла и поможет ли это сэкономить?

одноконтурный газовый котел

Газовые котлы

Самые популярные модели газовых котлов способны решать не только отопительные задачи, но и проблемы горячего водоснабжения. При этом мощность такого оборудования представлена двумя основными составляющими: мощностью, идущей на отопление всех помещений (сумма мощностей радиаторных батарей) и мощностью ГВС, определяемой наличием крупных потребителей воды и количеством жильцов. В этом материале поговорим, как уменьшить мощность в современном газовом котле и насколько это целесообразно.

Нужно ли уменьшать мощность?

В современных моделях газовых котлов, оснащённых высокочувствительной автоматикой, нет необходимости самостоятельно снижать показатели мощности. В оборудовании более раннего выпуска и самых простых агрегатах подобные мероприятия осуществляются:

  • в случае переделки системы отопления с существенным снижением уровня общей производительности;
  • в случае отказа от определённого дополнительного функционала, включая демонтаж системы горячего водоснабжения и «тёплые полы».

При значительных расхождениях в показателях принимаемой и минимальной мощности происходит «тактование» оборудования, сопровождающееся постоянным включением и выключением котла. В этом случае наблюдается ускоренный износ таких рабочих узлов, как горелка, трёхходовой клапан и насосное устройство. С целью предотвращения выход котла из строя требуется уменьшить показатели мощности одним из доступных способов:

  • замена горелочного устройства модуляционным аналогом;
  • сокращение подачи топлива изменением настроек клапана;
  • уменьшение мощности посредством настроек меню сервиса;
  • регулированием функционирования циркуляционного насоса.

С целью снижения расхода топлива устанавливается термостат, обеспечивающий более точную работу оборудования, монтируются устройства погодозависимой автоматики. Необходимым условием сохранения высокого качества функционирования газового котла является грамотное техническое обслуживание агрегата, а также повышение тепловой эффективности посредством утепления помещений.

Уменьшение мощности через меню

Задачей регулировки мощности оборудования состоит в исключении избыточной цикличности работы котла при отсутствии адаптации настроек оборудования к отопительной системе. Допускается ограничивать максимальные показатели мощности через сервисное меню при наличии в конструкции компьютерной автоматики.

панель baxi luna 3

В ручном режиме требуется осуществить вход в меню сервиса посредством специального кода (не у всех моделей), после чего легко выставляются необходимые значения показателей мощности газового котла. Переход к сервису выполняется через панель управления. Аналогичный вариант регулировки подходит и для эффективного устранения импульсной работы отопительного оборудования (тактования).

Все современные газовые котлы с модуляционной горелкой позволяют уменьшать мощность через меню. Для этого просто изучите паспорт своего котла и поймете, как это сделать.

Регулирование газового клапана

Полезная тепловая мощность может быть уменьшена сокращением подачи топлива на горелку в результате изменения настройки клапана. Важно помнить, что мощностью горелки управляет сложный алгоритм электроники, учитывающий несколько основных показателей, представленных временем старта, температурными показателями, разницей температур в прямой трубе и «обратке».

Читайте так же:
Как отрегулировать кулису на камазе 5320

Настройка показателей мощности горелки газового котла осуществляется в процессе вращения специальных регулировочных винтов, располагающихся на корпусе клапана, против часовой стрелки. Более современные модели оснащаются специальной автоматикой, легко блокирующей тактование и изменяющей показатели мощности. С этой целью удерживается кнопка с гаечным ключом (5 сек.), выбирается при помощи специальных кнопок оптимальная продолжительность интервалов (0-15 мин).

Другие способы оптимизации расхода топлива

Возможно, если вы столкнулись с большим расходом газа, вам нет необходимости уменьшать мощность котла. Следует произвести мероприятия, которые позволять оптимизировать работу котла.

Тепловая энергия, создаваемая в процессе сгорания газа в отопительном котле, дополнительно расходуется оборудованием с целью компенсации тепловых потерь. Особенно актуальной будет оптимизация топливных расходов в зимний период, при температурном режиме окружающей среды на резко отрицательных показателях.

С целью снижения расходов на отопление нужно обеспечить комплексный подход к вопросу подготовки помещений, включая утепление, замену окон и дверей, устранение мостиков холода. Кроме прочего, в обязательном порядке проверяется работоспособность всего эксплуатируемого газового оборудования с внесением корректировки режима их штатного функционирования.

Установить термостат

термостат для газового котла

Монтаж термостата для отопительного котла – это повышение эффективности работы газового оборудования примерно на 20-30%, максимальная точность функционирования и упрощение обслуживания. Сегодня стандартные терморегуляторы для отопительной системы представлены особым термочувствительным датчиком, блоком настройки, модулем управления, механическим клапаном или электромагнитным реле. Выбор модели определяется:

  • типовыми характеристиками котла;
  • схемой разводки используемой системы отопления;
  • наличием свободного пространства и достаточного функционала.

Посредством блока ручного управления можно выставить нужный температурный режим, поэтому при требуемых параметрах происходит срабатывание датчика, отключающего оборудование или перекрывающего запорный клапан в отопительной трубопроводной системе. Понижение температуры воздуха вызывает штатное включение оборудования.

Современные модули с электронным типом управления предназначены для использования не одного температурного показателя, а сразу нескольких, в зависимости от времени суток или дня недели. Неоспоримым преимуществом таких блоков является наличие возможности установить дополнительный уличный датчик температуры с привязкой работы термостата.

Погодозависимая автоматика

Корректировать уровень мощности газового котла можно при помощи погодозависимой автоматики. Особенностью комплекта поставки является наличие внешних и внутренних датчиков температурного режима. Благодаря автоматическому режиму можно вносить изменения в мощность, не допуская перегрев воздуха внутри помещений.

Самыми популярными производителями сегодня выпускаются высокоточные и современные комплекты погодозависимой автоматики для большинства моделей газовых котлов. Однако, базовая поставка оборудования, как правило, не предполагает наличия в комплектации таких систем, поэтому их требуется приобретать отдельно.

Обслуживание котла

Уменьшить расход газа можно путем обычной профилактики. Процедура обслуживания газового котла осуществляется в соответствии с регламентом, который предписан производителем оборудования. Основные мероприятия представлены:

  • проверкой и настройкой давления топлива;
  • проверкой и настройкой параметров горения газа;
  • проверкой и чисткой электродов розжига и газового фильтра;
  • диагностикой и профессиональной настройкой автоматики котла;
  • проверкой циркуляционного насосного оборудования и чисткой горелки.

Газовый котёл – это большое количество рабочих элементов и специальных узлов. Такой очень сложный агрегат, часто работающий в круглогодичном режиме, может подвергаться изменению основных параметров и негативным воздействиям, изнашиваемым детали. Только благодаря ежегодному обслуживанию, регулированию параметров горения и настройкам, можно сохранить эффективность работы.

Утепление дома

Грамотное утепление помещений снижает эксплуатационные расходы на газовое отопление в условиях поддержания заданного температурного режима. Важным показателем экономической целесообразности теплоизолирующих характеристик являются сроки окупаемости применяемой системы утепления.

Теплоизоляция дома является очень обширным понятием, включающим в себя комплекс работ по улучшению теплоизоляционных характеристик любых поверхностей строения, представленных стенами, полами и потолками. В теплоизолирующих мероприятиях применяются различные виды материалов и технологий.

Утепление дома осуществляется поэтапно, с учётом материала, используемого для возведения стен, пола и потолка, а также типа установленных окон и дверей. Грамотное проведение теплоизоляции обеспечивает не только комфорт круглогодичного проживания, но также существенную экономию расхода газа, что особенно актуально в условиях регулярно дорожающих тарифов.

Перевод котла Baxi Luna 3 comfort 1.240 Fi на сжиженый газ и настройка давления.

Да, не по теме сайта, знаю. Но НИГДЕ больше этого нет(есть видео в Youtube, но про другой котел, хоть и похожий). А специалист по вызову доступен не всем, как по цене, так и по географическому месту расположения котла. Очень прошу специалистов именно Baxi об одном одолжении: ну не надо рассказывать о том, как сложно и нудно переводится котел и сколько лет этому учат, чтобы вызов мастера стоил этих денег. Я с этим отношением уже столкнулся(справедливости ради говорю искреннее спасибо консультантам с форума Baxi за содействие и дельные советы, данные по существу и понятным языком). И, да, плевать я хотел на гарантию: мне проще ремонтироваться самому, чем ждать, пока приедет специалист и за мой же счет заменит мне деталь, купленную, опять же, за мой счет, никакая "правильная пусконаладка за бешеные тыщи" не спасет мой бюджет в случае поломки, проходили, знаем. Ничего феноменально сложного в этом котле нет: автоматика, датчики, панель управления и банальная газовая колонка. А, ну еще вентилятор, насос и бачок.
Так что остается надеяться, что поисковики проиндексируют это и кто- то найдет искомое, в отличие от меня. Я не нашёл, все нижеописанное — плод нескольких дней раздумий и курения всевозможной литературы вкупе с воспоминаниями из школьно-институтских знаний физики.

Читайте так же:
Правильная регулировка зажигания на газе

Все начиналось прозаично: построен дом, зарыт газгольдер, смонтирована система отопления и повешен котел. А дальше развлекаемся: котел изначально настроен на природный газ(метан), о чем гласит наклейка на боку котла: G20. Все, приехали. Запускать нельзя: разные газы, разная динамика горения, не будем рисковать(хотя, я его таки запустил, пришлось поиграть настройками газового клапана и система заработала без перегревов и сбоев, но все же…)
Baxi требует, чтобы перевод на СУГ проводил обученный специалист. Не то, чтоб он был мне не по карману, но, пардон, заменить форсунки и настроить давление я и сам в состоянии. Правда, тут есть нюанс: измеряемое давление находится в пределах 4.9- 37 мбар(поди найди такой манометр, ага). Но и на это мы найдем свое инженерное решение. Но об этом позже.

В общем- то, приступим.

Для начала надо заменить форсунки. Для СУГ требуются форсунки с диаметром сопла 0.74мм. Приобретен комплект с номером JJJ000601520, его цена была около 2500р(под заказ бывает дешевле, но вопрос был срочным и выбирать не пришлось). В нем 17 форсунок и пружинка, это универсальный комплект для нескольких моделей. Нам же понадобятся 15 форсунок.

Выключаем котел, снимаем переднюю(белую) крышку и тепловой экран камеры сгорания. Под ним обнаруживается крышка КС(мой котел Fi с закрытой камерой) и её снимаем тоже. Винты крепления обозначены желтыми кружками, их 4.

Теперь снимаем горелку. У нее два винта. Покажу один(правый), слева такой же. Для начала снимаем 2 провода с электродов зажигания и контроля пламени, они надеты плотно, но там банальные клеммочки, никакой фиксации, просто вытягиваем вниз.

И видим рампу с форсунками.

Форсунки выкручиваются головкой на 7 мм при помощи воротка. Я не снимал рампу, незачем.
Затянуты они весьма плотно, так что плоскогубцами крутить не рекомендую, сопло маленькое и точное в исполнении, повредите- пожалеете. Делал вот так:

Дальше тем же методом меняем все форсунки и собираем всё обратно. Горелка устанавливается на направляющие, будьте внимательны. Не забываем надеть обратно провода электродов!

В инструкции сказано : "на котлах с закрытой камерой сгорания необходимо снять переднюю панель, отвинтив соответствующие крестовые винты(для того, чтобы избежать погрешности в измерениях, связанной с герметичной камерой сгорания). ©
Так что тепловой экран(он же передняя панель) пока не вешаем.

Теперь настройка давления.

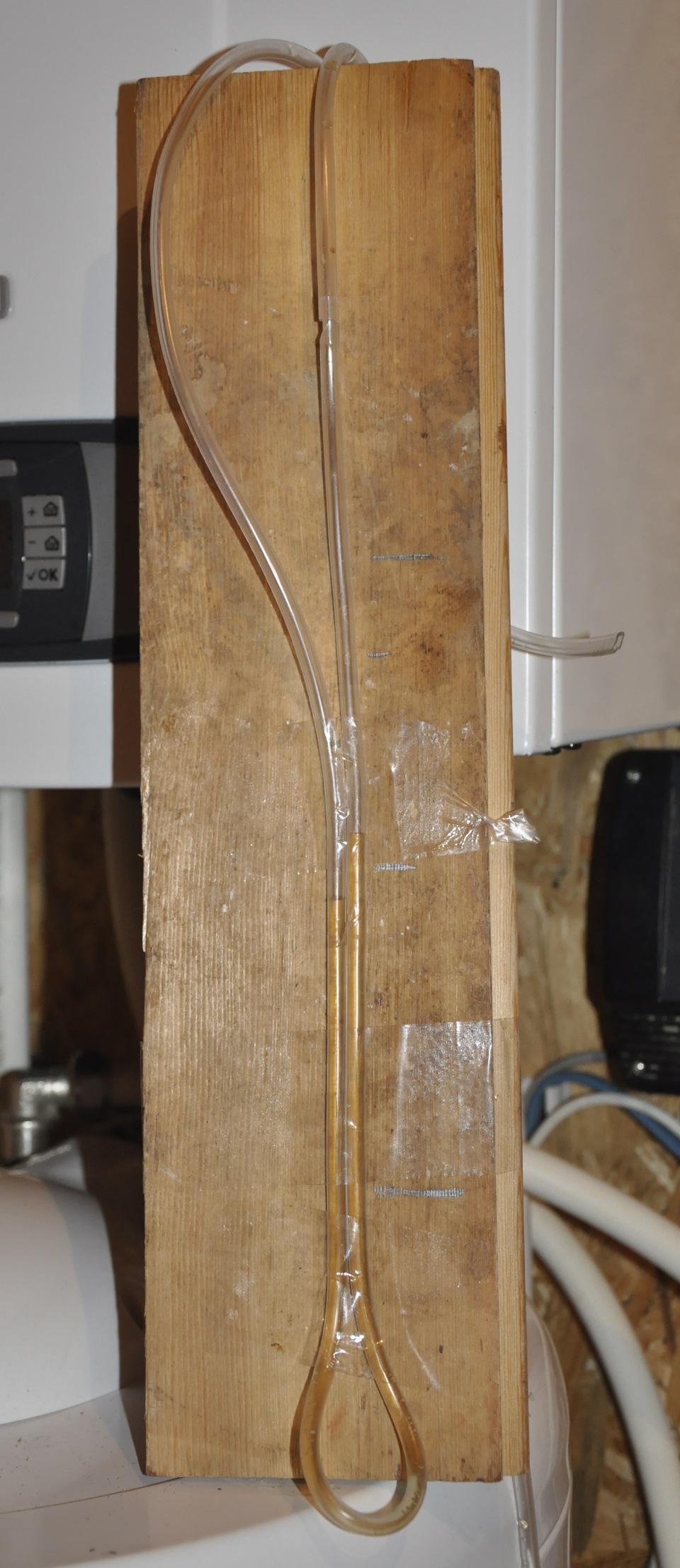

Вот тут начинается веселье: давление- то в МИЛЛИбарах. Самый дешевый манометр, который его "видит" и более- менее корректно работает с диапазоном 3-40 мбар можно заказать из Китая (на Ebay, например) за 2500+к и ждать его месяц. Но есть решение: я использовал тонометр. Это прибор, которым все мы измеряем артериальное давление. У меня есть цифровой, Omron, но можно использовать стрелочный, он тоже корректно реагирует даже на 3 мбар. Однако тонометры градуированы не в мбар, а в мм.рт.ст. Благо, конверторы величин позволяют нам переводить одно в другое без проблем:
37мбар=27.7 мм.рт.ст=37 см.вод. ст.
29.4 мбар= 22 мм.рт.ст=30 см.вод.ст
4.9 мбар=3.7 мм.рт.ст=4.9 см.вод.ст

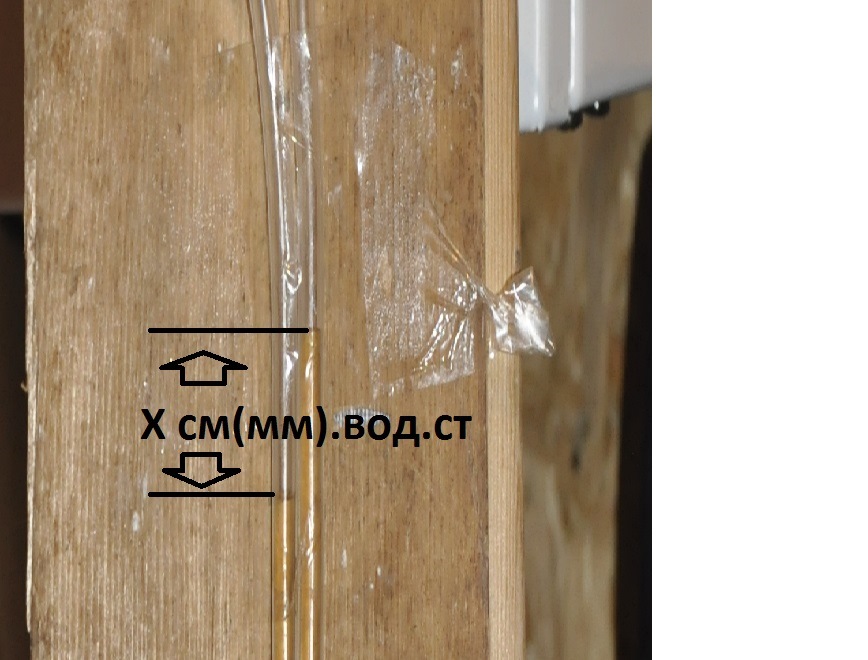

Обратите внимание, я привожу также перевод в СМ. ВОД.ст, но эту вкуснятину я оставлю на потом. А пока настройка давления.

Читайте так же:
Газоанализатор для регулировки горелки

Итак, для СУГ (СПБТ), оно же "сжиженный газ" требуется следующая настройка:
Давление на входе котла(динамическое входное давление газа) 37 мбар. Давление на горелке при максимальнойминимальной мощности 29.4мбар4.9мбар соответственно.

Начнем с настройки давления на входе котла. Стандартно редукторы газгольдеров(в моем случае это одна из модификаций Rego LV404) настроены на 27-28 мбар. И снова ХРЕН найдешь, как настроить редуктор. Но инженер компании, монтировавшей газгольдер, подсказал: снимаем пластиковую крышку редуктора и крутим большую металлическую шайбу, ввернутую в редуктор сверху. Фотку не делал, темно на улице, но и так понятно, в общем- то.
В моем котле установлен газовый клапан Honeywell. Откручиваем НИЖНИЙ штуцер газового клапана, это точка отбора давления для контроля динамического входного давления газа(ДВДГ).
Подключаем к ней тонометр. Все просто: если стрелочный, то отключаем сам прибор от "системы тонометра" и цепляем его шлангом(я использовал пустой стержень от гелевой ручки для "согласования" диаметров), если цифровой- то отключаем "грушу", загибаем трубку манжеты и точно так же "втыкаем" шланг груши в точку отбора давления. Сразу скажу, что стрелочным немного удобнее, он "показывает" менее дискретно, проще ловить десятые доли. Но такая бешеная точность нам совершенно непринципиальна.
Настраиваем ДВДГ. Как я уже писал выше, 37мбар=27.7 мм.рт.ст=37 см.вод. ст.

Отключаем тонометр, закручиваем штуцер.

Теперь давление на максимальной мощности. Настраивается ПРИ ГОРЕНИИ в котле, это понятно. Откручиваем ВЕРХНИЙ штуцер и цепляем туда тонометр. Снимаем пластиковый колпачок с "гаек" настройки давления.

Включаем котел, настраиваем максимальные температуры воды и теплоносителя в отоплении.

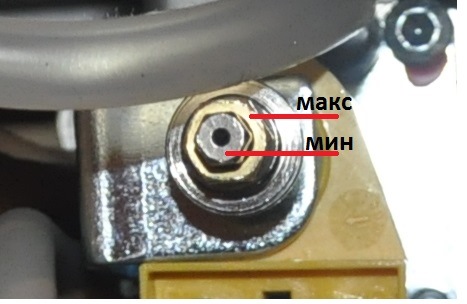

Настройка давления МАКСИМАЛЬНОЙ мощности производится вот этой желтой гайкой.

По часовой до упора- максимум, против часовой- уменьшение. Я сначала выгонял в максимум, потом снижал. Крутить головкой 8мм. Можно и ключом, но головкой удобнее и быстрее, котел на максимальной мощности горит недолго.
Итак, получили наши 29.4 мбар= 22 мм.рт.ст=30 см.вод.ст
Переходим к настройке давления на минимальной мощности.
Для этого снимаем провод с модулятора.

И настраиваем наши 4.9 мбар=3.7 мм.рт.ст=4.9 см.вод.ст.
На приборе видим "3", это потому, что 3.7 он не показывает. Так что ловим границу между 3 и 4.

Настроили- ну и прекрасно
ЦЕПЛЯЕМ НА МЕСТО КОЛПАЧОК И ПРОВОД МОДУЛЯТОРА! Я собрал, забыв надеть и разбирал еще раз))
Закручиваем штуцер на место. Собираем котел. Запускаем. Радуемся.

Вместо постскриптума будет вот что: я проверил настройку ТРЕМЯ приборами: цифровым и стрелочным тонометрами, а также самодельным u- манометром. Что это такое? оч точный прибор, доступный любому школьнику. Выглядит вот так:

А внутри налит чай. Ну, чистая вода плохо "просматривается".
Как это работает:
банальная трубка, открытая с обоих концов. В трубке- жидкость. В нашем случае- чай, по плотности практически равный воде, так что отклонений в измерениях не будет. Но вообще лучше использовать тормозную жидкость, она недалеко ушла от воды по плотности (1.04-1.07) и тоже не даст большой погрешности. Так вот, при нулевом давлении столбики жидкости на одном уровне. А вот при давлении, отличном от нуля, один "падает", а другой растет, что логично)). И перепад уровня воды(измеренный линейкой) это и есть давление в см(или мм). рт. ст. Сечение шланга роли не играет.

Повторим таблицу значений:
37мбар=27.7 мм.рт.ст=37 см.вод. ст. =370 мм.вод. ст.
29.4 мбар= 22 мм.рт.ст=30 см.вод.ст=300 мм. вод.ст.
4.9 мбар=3.7 мм.рт.ст=4.9 см.вод.ст=49 мм. вод.ст
Поверьте, при правильном подходе- ОЧЕНЬ точно. Не хуже заводского манометра. Это мы проходили и в школе на уроках физики и закрепляли в институте, сравнивая показания такого манометра с эталонным, заводского изготовления. Важно следующее: вертикальная установка либо умножение результата на синус угла наклона.(под наклоном в 12гр измерение ещё точнее). Изначально я вообще приклеил эту трубку скотчем к боковой стенке котла и только для этой фотографии так похабно нахерачил её на доску, простите меня.
Повторюсь, все ТРИ метода измерения показали результаты, отличные друг от друга менее, чем на 1%. Считаю, это очень даже точно.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
