Двигатели 6, 8,12-цил. CR TDI: горит индикатор предв. нагрева, событие P0087 Давл. в рампе ниже допуст.; стружка в топл. системе

Необходимо обязательно учитывать, что событие P0087 связано с засорением частицами загрязнений в очень редких случаях. В большинстве случаев причиной события P0087 является пониженное давление в топливной системе, низкий уровень топлива в баке или замерзание (застывание) дизельного топлива.

Выполнить все действия, описанные в ведомом поиске неисправностей, или проверки, указанные в руководстве по ремонту, рем. гр. 20.

В редких случаях: Износ кулачков ТНВД и попадание стружки в топливную систему. (В этом случае стружки проникают во всю топливную систему!)

Дизельное топливо, не соответствующее стандарту EN590.

Вода в дизельном топливе

Бензин в дизельном топливе

Неправильный монтаж при работах на топливной системе высокого давления (например, при сервисных работах, замене насоса высокого давления и т.д.).

Для проверки повреждений («стружки») необходимо снять клапан дозирования топлива N290.

Описана проверка только для двигателей V6/V8 TDI (с зубчатым ремнём привода насоса).

Для двигателя V12 (цепной привод насоса высокого давления, доступ к месту установки ограничен), проверку на наличие стружки следует проводить на клапане регулировки давления топлива (N276 и N484).

Вместо уплотнительного кольца клапан регулировки давления топлива снабжён кромкой с насечками, поэтому его нельзя использовать повторно!

При снятии клапана дозирования топлива N290 необходимо в обязательном порядке соблюдать следующие требования:

Снятие клапана дозирования топлива представляет потенциальную опасность, поскольку попадание наружных загрязнений в ТНВД тоже может привести к повреждению насоса.

Перед снятием клапана N290 тщательно и основательно очистить всю прилегающую область.

Если стружки на клапане N290 или на дне резьбового отверстия не видно, немедленно установить клапан на место. При этом проверить оба уплотнительных кольца круглого сечения на наличие повреждений. В случае повреждения ТНВД подлежит замене.

При установке клапана N290 смочить нижнее уплотнительное кольцо топливом или маслом.

Устанавливать клапан N290, слегка поворачивая его из стороны в сторону.

Затянуть оба винта M5 от руки, резьбу не смазывать.

Предварительно затянуть винты моментом 2 Нм. Затем окончательно затянуть винты моментом 6,5–7 Нм.

См. примеры образования металлической стружки при работе ТНВД:

Если будет обнаружено скопление металлической стружки, необходимо заменить все компоненты контура высокого давления системы питания:

ТНВД, регулятор давления топлива, топливную рампу, форсунки с магистралями высокого давления, датчик давления топлива, обратную магистраль с датчиком поддержания давления.

На стороне контура низкого давления необходимо заменить модуль подачи топлива в топливном баке, топливный фильтр и электрический топливный насос.

Только для V6 TDI:

Натяжной ролик ременного привода ТНВД: если установлен ролик 059 109 243 P, его нужно заменить на 057 109 243 M.

Топливный бак, напорная и обратная топливные магистрали (контура низкого давления) между ТНВД или рампой и топливным баком очищаются или промываются. Заменять их не требуется!

Перед заменой модуля подачи топлива опорожнить топливный бак и промыть топливные магистрали.

После снятия модуля подачи топлива, насколько это возможно и достижимо, протереть дно топливного бака протирочной ветошью. не оставляющей волокон.

Выполнить остальные рабочие операции согласно руководству по ремонту. При этом учитывать следующее:

При установке зубчатого ремня газораспределительный механизм двигателя и ТНВД должны быть зафиксированы специальными инструментами!

Опасность нарушений в работе из-за загрязнений. Соблюдать «правила поддержания чистоты», описанные в руководстве по ремонту.

Во избежание работы ТНВД «всухую», например, после замены деталей (очень строгие допуски) обязательно соблюдать следующие правила:

После снятия или замены элементов топливной системы, находящихся между топливным баком и ТНВД, необходимо удалить воздух из топливной системы перед первым запуском двигателя.

После снятия или замены топливного насоса, топливной магистрали (между топливным баком и ТНВД) или топливного фильтра необходимо удалить воздух из топливной системы перед первым запуском двигателя.

При снятии или замене ТНВД необходимо удалить воздух из топливной системы перед первым запуском двигателя.

Несоблюдение правил первичной заправки топливом ведёт к повреждению ТНВД. При заправке топливной системы топливом необходимо выполнить предварительные работы согласно руководству по ремонту.

Внимание: только для V6, V8, V12 TDI:

Регулировочная характеристика клапана регулировки давления топлива сохранена в блоке управления двигателя. При изменении этого значения, после замены ТНВД может вновь появиться событие P0087 Давление в рампе, выход из диапазона регулирования (меньше нижнего предела). В этом случае действовать следующим образом:

Для V8 и V12 TDI выполнить только этап 2.

Выполнить обновление ПО блока управления двигателя для V6 TDI !

A4/A5/A6/Q5 V6 TDI 1 поколение SVM: 01A043

Q7 V6 TDI 1 поколение SVM: 01A069

Если появляется сообщение «Работы на автомобиле не требуются», то на блоке управления уже установлена последняя версия ПО —> перейти к этапу 2

Обнулить значение адаптации блока управления следующим образом:

Войти в Ведомый поиск неисправностей/01 Электроника двигателя/Функции/01 Адаптация обучающих значений клапана регулировки давления

Решение технических проблем

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

KOLHO S NIKI

Online версия программы ElsaWin для Audi, VW, Skoda и Seat. РЕГИСТРАЦИЯ НЕ ТРЕБУЕТСЯ!

Место для Вашей рекламы

Привет! Это Elsa-Web, или ElsaOnline. Бесплатный аналог программы ElsaWin версий 3.0-6.0 для автомобилей:

	Поддержать проект
	Информация для правообладателей

Поиск

Поддержать проект

1. Pay-pal — kot1312@ya.ru
2. YooMoney(yandex money) 41001346549887
3. Yandex Donat
4. My Mail kot1312@ya.ru

Автомобиль

Поиск по VIN

• Эта форма позволит заполнить данные автомобиля по VIN-номеру.
• Также будет получена расшифровка комплектации.
• Автомобили старше 1993 года не расшифровываются.
• Если поиск занимает длительное время, попробуйте вернуться к нему позже.
• Не всегда текст расшифровки верный. Так как у VAG одна и та же опция может означать — коврик в туалет, а может генератор на 130 ампер. Я работаю над этим

Поиск по VIN (Beta-test)

• Эта форма позволит заполнить данные автомобиля по VIN-номеру.
• Также будет получена расшифровка комплектации.
• Данная опция доступная только при наличии платной подписки
• Стоимость 50 рублей в месяц. Или за 200 рублей в год.
• Платная подписка убирает рекламу с сайта.

Чтобы подключить данный функционал, нужно:

1. Зарегистрироваться на сайте — Регистрация
2. Оплатить 50 рублей за месяц или 200 рублей за год без рекламы на сайте kolhosniki.ru
3. Если остались вопросы, пиши мне на kot1312@ya.ru

Язык базы данных

• © KOLHOSNIKI

Информация для правообладателя

Сайт kolhosniki.ru (далее — «Сайт») является общедоступным ресурсом для пользователей сети Интернет. В том случае, если Вы являетесь правообладателем материалов, размещенных на сайте, и ваши права нарушаются тем или иным образом с использованием нашего ресурса, просим незамедлительно сообщить об этом администрации сайта с помощью формы для обратной связи (внизу этой страницы).

Ваше сообщение будет незамедлительно рассмотрено и случае подтверждения, контент, нарушающий Ваши авторские права будет удален.

В соответствии с ФЕДЕРАЛЬНЫМ ЗАКОНОМ «ОБ ИНФОРМАЦИИ, ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЯХ И О ЗАЩИТЕ ИНФОРМАЦИИ»
Статья 15.7. Внесудебные меры по прекращению нарушения авторских и (или) смежных прав в информационно-телекоммуникационных сетях, в том числе в сети «Интернет», принимаемые по заявлению правообладателя

Признаки неисправности регулятора давления топлива — определяем вместе

5 25 Августа 2015

• Признаки неисправности регулятора давления топлива — определяем вместе
• Устройство и работа РТД
• Признаки неисправности регуляторов
• Как проверить и заменить регулятор?

Здравствуйте, постоянные наши читатели и гости сайта! Не так давно мы с Вами говорили о датчике уровня топлива, обсуждали принцип его работы, причины поломки и способы их устранения. Возможно, кто-то и не знал этих особенностей, но про существование самого датчика наверняка слышали все.

А знаете ли вы что такое регулятор давления топлива и какие функции на него положены?Уверена, многие даже не догадываются, не говоря уже про диагностику и ремонт такого устройства. Ну что ж, трагедии в этом нет, а восполнить пробелы в знаниях на этот счет (если они конечно есть) Вам сможет помочь данная статья.

Устройство и работа РТД

Думаю, многие автолюбители знают от каких факторов зависит количество впрыскиваемого топлива. Совершенно верно, от его давления внутри топливной рейки, процесса разряжения, проходящего в коллекторе и от длительности работы форсунки. Чтобы более точно рассчитать количество впрыскиваемого топлива, учитывая эти три фактора, используется соответствующий регулятор (только в системах с рециркуляцией топлива).

Располагается регулятор на топливной рампе, а принцип его работы включает в себя следующие моменты: при начальной стадии работы насоса, топливная смесь выходит из бака и проходит очистку в фильтре; затем поступает в регулятор, где система все время поддерживает ее однородное давление.

Если в системе отсутствует рециркуляция, то такая деталь должна размещаться непосредственно в баке, при чем функция поддержания давления остается прежней. Правда, в этом случае разница между давлением во впускном коллекторе и давлением топлива не будет постоянной, поэтому она учитывается исходя из продолжительности впрыска.

Давайте сейчас более детально рассмотрим принцип работы устройства в системе с рециркуляцией топлива. В таких условиях регулятор имеет вид двух разделенных мембраной камер: топливной и пружинной. На состояние мембраны влияет давление разного рода: с верху давление пружины и давление впускного коллектора, а снизу — давление топлива, попадающее в камеру с помощью впускных отверстий. Если топливное давление превышает силу пружинных усилий, клапан немного открывается и пропускает топливо в обратнонаправленый трубопровод.

В системах с непредусмотренной рециркуляцией, где регулятор давления чаще всего находится непосредственно в топливном баке, нет потребности в обратном трубопроводе, поэтому он и не предусматривается конструкцией. К форсункам сразу подается рассчитанное количество топлива, а его излишки снова возвращаются в бак, не попадая в моторный отсек, в отличии от предыдущей системы. В результате этого топливо меньше нагревается, а значит и количество испарений значительно меньше.

Также, в настоящее время, существует автоматическая система регулировки топлива, не предусматривающая механический регулятор давления топлива. Контроль его параметров и необходимое количество подачи регулируется специальным модулем, измеряющим напряжение на электрическом насосе.

Такая система позволяет снизить нагрев топлива до оптимального значения, а топливный насос подает только то количество горючей смеси, которое нужно мотору в конкретный временный промежуток, что значительно повышает экономию топлива. Как дополнение, в автоматической системе устанавливается разгрузочный клапан, предотвращающий повышение давления.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления, топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива. Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана (говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Как проверить и заменить регулятор?

Предположим, что в работе своего автомобиля, Вы обнаружили одну или несколько из описанных выше проблем. Самым правильным решением будет точно определить причины и выполнить ряд действий, направленных на их устранение (чаще всего замену регулятора).

Существует несколько способов диагностики регулятора давления топлива в домашних условиях. Самый «старый» из них подразумевает пережатие или же полное отсоединение перепускного клапана, при этом стоит обратить внимание на силу струи, чем она сильнее — тем выше давление в системе. Такой способ проверки использовали еще наши дедушки на своих ВАЗах, однако, с появлением инжекторных двигателей, он все больше и больше уходит в небытие. К тому же, назвать его полностью достоверным — язык не повернется.

Самым эффективным вариантом проверки давления в топливной системе было и остается использование специального прибора — манометра. Для измерения давления регулятора при холостых оборотах мотора, нужно подключить манометр между топливным шлангом и штуцером, отсоединив перед этим вакуумный шланг. В процессе проведения измерений, давление в системе должно увеличиваться от 0.3 до 0.7 Бар.

Если же этого не происходит, для начала попробуйте заменить вакуумный шланг и повторить процедуру. В случае повторной неудачи, когда регулятор давления топлива по прежнему показывает нулевое значение, можно сделать вывод о его неисправности и, так как он не подлежит ремонту — произвести замену.

Выполнить это действие будет несложно, главное придерживаться определенных рекомендаций:

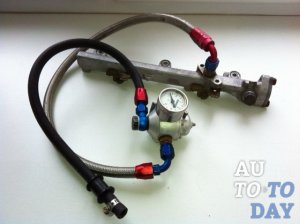

Сначала, для контроля давления топлива на торце лампы, необходимо отвернуть пробку штуцера, в которой установлено уплотнительное кольцо. Оно должно быть целым и эластичным, в противном случае стоит его заменить (или пробку в целом);

Вывернете зонтик из штуцера. Сделать это можно использовав металлический защитный колпачок вентиля шины;

Шланг с манометром подсоединяем к штуцеру и закрепляем хомутом (можно использовать манометр для шин). Дальше запускаем двигатель и проверяем уровень давления. Полученное значение должно соответствовать показателю в 284-325 кПа или 2.9-3.3 кгс/cм2.

Отсоединяем шланг от регулятора и наблюдаем за показателями на манометра. Давление должно увеличится на 20-70 кПа, если этого не случилось — меняем регулятор.

Теперь следует снизить давление в системе питания. Для этого отворачиваем гайку крепления топливной трубки, а за ними и два болта, с помощью которых регулятор присоединен к топливной рампе.

Осторожно вытаскиваем штуцер регулятора из отверстия топливной рампы, где он находился и полностью снимаем устройство, предварительно отсоединив топливную трубку.

Вот и все, демонтированный старый регулятор давления топлива уже у Вас в руках. Остается только установить на его место новую замену и проверить ее работоспособность, используя тот же незаменимый манометр. Проводится установка в обратном порядке, но перед этим не забудьте смазать бензином уплотнительные кольца, неважно, меняете вы только их или устройство целиком.
