Карбюратор: Разобрали-улыбнулись

Карбюратор: Разобрали-улыбнулись.

Основной прибор питания Вашей боевой Нивы — карбюратор — трудно оценить однозначно. Но даже в лучшем случае оценка не выше «тройки», такова капризная сущность карбюраторов заводской сборки. Разброс эксплуатационных параметров и качества приготавливаемой смеси достигает 12-15% Действительно, удачный карбюратор, не требующий доводки, попадается один на сотню. Большинство водителей не видят разницы между неисправным и просто плохим карбюратором, и поэтому спокойно относятся, например, к тому, что до включения стартера надо нажать определешюе число раз педаль «газа», затем вытянуть воздушную заслонку на строго определенную длину, а после схватывания произвести еще какие-то магические действия с конвульсирующим мотором И так же флегматично относятся к тому, что машина «тупая», а расход топлива не позволяет далеко удаляться от заправки.

Старый карбюраторщик разобрал карбюратор — из него вываливается здоровенный дохлый таракан. «Тю! Дак у Вас машинист-то помер!»

Для достижения максимальной мощности карбюратор должен обладать минимальным сопротивлением па впуске (как говорят в обиходе, иметь «большую дыру»), иначе сложно добиться приемлемого качества смеси и наполнения цилиндров на средних и высоких оборотах. Но вот беда — при резком открытии дроссельной заслонки скорость проходящего потока падает, разряжение в диффузоре уменьшается, топлива всасывается меньше — смесь обедняется. Это приводит к резкому провалу мощности на низких оборотах, причем, чем больше диаметр главных. диффузоров — тем ощутимее это явление. Виной тому — сочетание острых характеристик мощности и крутящего момента с примитивным карбюратором. Завод пошел простым путем — уменьшил диаметр главных диффузоров до минимума (SOLEX-21073-1107010 ДААЗ: первая камера — 24 мм, вторая камера — тоже 24 мм), добившись сносного наполнения на низких оборотах, но существенно (3-4 сек) потеряв при этом эластичность движения на средних и высоких. Как говорят профессионалы, — мотор оказался «зажатым».

Наша многолетняя практика показывает, что для карбюратора SOLEX21073-1107010 ДААЗ, применяемого на двигателях объема 1600 см2 и более, целесообразно перейти на увеличенные диаметры главных диффузоров (первая камера — 25 мм, вторая — 27) с коррекцией калибровок и введением в конструкцию карбюратора дополнительных дозирующих систем. Это позволяет увеличить максимальную .мощность двигателя на 8% без снижения крутящего момента в диапазоне низких и средних оборотов. Для придания двигателю «спортивного» характера диаметр главного диффузора второй камеры доводят до 31 мм с увеличением диаметра дроссельной заслонки на 5 мм. Конечно, такие операции с прибором питания требуют большого опыта и хорошей инструментальной базы, но многое можно сделать и самостоятельно. Итак боец № 21073-110710 ДААЗ. "Вылавливаем блох" в новом Солексе, прошедшем заводской контроль качества, проверку и проливку на стенде и имеющем на всех мыслимых и немыслимых органах столько печатей, штампов и "орденов’ ОТК, сколько и легендарному генсеку мало бы не показалось.

Фото 1. Карбюратор заводской сборки

Карбюратор 21073 заводской сборки (фото 1). На крышке виден штамп ОТК — карбюратор прошел технический контроль и проверку на стенде. Вследствие некачественною литья и последующей топорной обработки, канал полвода воздуха к главному воздушному жиклеру первой камеры перекрыт не менее, чем на 2/3. Результат — переобогащенная смесь и увеличенный расход топлива.

Читайте так же:
Газовая аппаратура sit регулировка

Воздушный канал подвода разряжения в крышке экономайзера мощностных режимов перекрыт на 1/3. Помимо обогащения смеси главной дозирующей системы первой камеры, экономайзер устраняет колебания состава горючей смеси главной дозирующей системы при пульсации разрежения на всасывании. Всасывание смеси в двигателе является прерывистым. перекрытый канал в крышке ведет к запаздыванию срабатывания экономайзера в режиме переменных средних и больших нагрузок, уменьшает быстродействие системы и, как следствие, двигатель хоть и выходит в режим максимальной мощности, но не обладает достаточной приемистостью.

Фото 2. Заводской и правильный жиклеры холостого хода

Деформированный главный топливный жиклер первой камеры с трудом удалось извлечь из эмульсионного колодца нового карбюратора.

На фото 2 cправа — правильный топливный жиклер системы холостого хода. Слева — жиклер со следами деформации вследствие грубой перетяжки клапана ЭПХХ.

Высокий уровень топлива в поплавковой камере вследствие заводской "регулировки" поплавкового механизма.

Фото 3. Заводские распылители диффузоров

Следы некачественною литья в цилиндрах малого диффузора Заусенцы на выходе из канала распылителя (фото 3) — результат заводской сборки. И то, и другое снижает скорость потока и создает нежелательные завихрения в цилиндрах малых и больших диффузоров фильтр тонкой очистки топлива, расположенный в крышке карбюратора на входе в поплавковую камеру. Со временем многочисленные пластиковые лоскутки, болтающиеся в правой части фильтра, под действием мощного потока топлива оторвутся, и засор Вам гарантирован.

А вот некоторые наш и эксклюзивные разработки по карбюраторам Солекс, которые мы используем при создании тюнинговых и спортивных версий карбюраторов.

Фото 4. Заводской и доработаиныей корпуса

Стандартный корпус (слева на фото 4). В цилиндрах малых диффузоров хорошо видны заусенцы и дефекты литья, создающие нежелательные завихрения и уменьшающие скорость воздушного потока. Возможно попадание этих частиц в цилиндры двигателя и появление задиров на их стенках.

Доработанный корпус (на фото 4 справа) с обрезанными и отшлифованными малыми диффузорами и увеличенным диаметром главных диффузоров (28 мм —первая камера и 31 мм — вторая камера) позволяет уменьшить аэродинамическое сопротивление и увеличить мощность двигателя.

Фото 6. Заводские и доработанные дроссельные заслонки

Корпус дроссельных заслонок стандартного карбюратора (фото 6 слева). Непомерно толстые оси дроссельных заслонок и выступающие винты креплений осей к заслонкам — "бревна в воздушном потоке, проходящем со скоростью звука.

Крышка стандартного карбюратора. Ось воздушной заслонки с выступающими винтами креплений — явно не для продувки в аэродинамической трубе.

Почувствуйте разницу — Эксклюзивный карбюратор (фото 6 справа). Зализанные и отполированные оси дроссельных и воздушных заслонок с утонченными винтами креплений. Верхнюю кромку воздушной заслонки, заточенную алмазным бруском, можно смело использовать для бритья.

кулачки ускорительного насоса

распылители

Фото 5. Несколько видов и размеров кулачков ускорительного насоса (сверху) и распылители с различной пропускной способностью

Доработанный карбюратор завершают оригинальные кулачки и распылители ускорительного насоса (фото 5). а также в эксклюзивной версии и малые диффузоры с активными углами атаки (фото 7), создающие вихревое движение воздушного потока в цилиндрах больших диффузоров.

Фото 7. Распылители диффузоров с активными углами атаки

Установка такого «заряженного» карбюратора при использовании специальной методики настройки позволяет мобилизовать весь потенциал данной конструкции двигателя для достижения максимальных мощности и крутящего момента. Не меньшую прибавку даст доработка головки блока цилиндров и впускного тракта с установкой моментного или мощностного распределительных валов. Но это — тема отдельного разговора.

Читайте так же:
Регулировка газового редуктора легкового автомобиля

Видео

На что можно поменять родной карбюратор?

  • Гости

#4 удаленный пользователь__*

  • Гости

Мастер тебе его чинит и дальше живешь и радуешься. Хинт — необходимый карбюраторщик похож на Фантомаса.

#5 YuRRka

  • Город Еткуль
  • Авто: ВАЗ-2123.
  • Имя: Юра

#6 удаленный пользователь__*

  • Гости

#7 андрей

  • Город Челябинск
  • Авто: Шевик 2004г
  • Имя: Андрей

#8 Olegus

  • Город Челябинск
  • Авто: ВАЗ 21219-1994.
    Уже нет.
    Suzuki SJ410
    "два по 0,33"
  • Имя: Олег 89128998886

РЕКОМЕНДАЦИИ 100000 АВТОВЛАДЕЛЬЦЕВ

#9 Olegus

  • Город Челябинск
  • Авто: ВАЗ 21219-1994.
    Уже нет.
    Suzuki SJ410
    "два по 0,33"
  • Имя: Олег 89128998886

#10 Влас

  • Телефон: 89049757596
  • Город Че > Копецк
  • Авто: Outlander Behemoth, 2013, 4wd
  • Имя: Андрей

#11 Артем174

  • Город Челябинск
  • Авто: Как ни странно, Нива
  • Имя: Артем Сапунов

Как узнать ОЗОН у меня или Солекс?

У тебя стоит ОЗОН.

#12 denisk

  • Город Челябинск
  • Авто: TLC 78
  • Имя: denisk

Как узнать ОЗОН у меня или Солекс?

У тебя стоит ОЗОН.

Раскуриваю тему карбов. Нашел классификацию карбюраторов:
http://zar.potwater. m/vzaimcarb.php

В продаже немало разных карбюраторов. Какой из них лучше подходит для выпускаемых ныне «жигулей»? Я хотел бы купить «Вебер».

Уже более пятнадцати лет ВАЗ не комплектует свои автомобили карбюраторами «Вебер» (маркировка 2101, 2103 и 2106), а устанавливает на «классику» карбюраторы типа «Озон» с пневмоприводом дроссельной заслонки второй камеры и автономной системой холостого хода. Двигатели рабочим объемом 1,3 л комплектуют карбюратором 2105–1107010, с большим – 1,5 и 1,6 л – 2107–1107010.

Для семейства переднеприводных автомобилей используют карбюратор типа «Солекс». Он имеет три основных варианта – 2108–1107010, 21083–1107010 и 21081–1107010 (для двигателей 1,3, 1,5 и 1,1 л соответственно). На их базе разработано три карбюратора для двигателей «классики» с индексами 21051–1107010, 21053–1107010 и 21073–1107010 (для двигателей 1,3, 1,5 и 1,7 л).

Несмотря на схожую маркировку с «озонами», они принципиально отличаются от них. Варианты 21051 и 21053 разрабатывались для специальных комплектаций автомобилей (на экспорт) и применялись в основном в сочетании с бесконтактной системой зажигания, причем первый выпускали ограниченными партиями в течение короткого времени, а второй так и не попал на конвейер. Сегодня из этой группы остался только карбюратор 21073–1107010, которым комплектуют двигатель ВАЗ-21213 для «Нивы».

Карбюраторы типа «Солекс» 2108, 21081, 21083 и 21073 отличаются друг от друга тарировочными и регулировочными данными (диаметром диффузоров, пропускной способностью топливных и воздушных жиклеров, профилем кулачка привода ускорительного насоса и рычага привода воздушной заслонки) и некоторыми конструктивными особенностями (например, у карбюратора 21073 распылитель ускорительного насоса только в первой камере, а у остальных моделей – в обеих).

Двигатели 2101–2106 можно комплектовать карбюраторами типа «Озон» с маркировкой 2105 (для 1,2 и 1,3 л) и 2107 (для 1,5 и 1,6 л). Различия в маркировке приведены в таблице. Учтите, что карбюраторы «тире 10» предназначены для установки взамен «веберов» на автомобили с распределителями без вакуумного регулятора. Поэтому они отличаются и более «богатым» топливным жиклером первой камеры.

Кстати, карбюратор 1107010 или 1107010-20 легко превратить в «тире 10», заглушив штуцер забора разрежения и заменив топливный жиклер первой камеры 107/112 на 112/125 (числитель – карбюратор 2106, знаменатель – 2107).

Читайте так же:
Регулировка кпп хендай акцент тагаз

Экономайзер карбюратора (ЭПХХ) ВАЗ — что это такое?

Игольчатый клапан карбюратора

Большинство карбюраторов (кроме совсем древних моделей) применяемых на автомобилях ВАЗ, оснащены двумя типа экономайзеров. Прочитав статью, вы узнаете:

  • для чего нужны эти устройства;
  • как они работают;
  • по каким признакам определяют их состояние;
  • как настраивают.

Что такое экономайзер и для чего он нужен

Как работает экономайзер принудительного холостого хода

Экономайзером называю устройство, которое регулирует подачу топлива. В карбюраторах автомобилей ВАЗ применяют следующие типы экономайзеров:

  1. Экономайзер принудительного холостого хода (ЭПХХ), который иногда называют электромагнитным клапаном (ЭМК).
  2. Экономайзер мощностных режимов (ЭМР).

ЭПХХ установлен в верхней части карбюратора, под воздушным фильтром и состоит из соленоида, пластикового привода (по своим функциям аналогичен игольчатому клапану) и жиклера холостого хода. Он отключает подачу топлива по каналу холостого хода в смесительную камеру, если выполнены два условия – скорость вращения коленчатого вала превышает 1,7–2 тысячи оборотов в минуту и нога водителя не находится на педали газа. Сигнал на включение ЭПХХ подает блок управления, подключенный к микровыключателю и системе зажигания. ЭХПП серьезно экономит топливо при движении в горной местности. Во время затяжных спусков он блокирует подачу топлива по системе холостого хода и автомобиль переходит в режим торможения двигателем. Кроме экономии топлива это повышает безопасность движения, ведь на затяжном спуске управляемость и устойчивость автомобиля на пониженной передаче гораздо выше, чем на нейтралке.

Месторасположение карбюраторного экономайзера

ЭМР установлен в нижней части карбюратора, под ЭПХХ. Это устройство состоит из подпружиненной мембраны и клапана. В спокойном состоянии (когда мотор выключен), пружина мембраны давит на шарик, продавливает сопротивление его пружины, благодаря чему бензин свободно проходит через этот клапан, проходит по каналу и поступает в распылитель. Когда мотор работает, разряжение, возникающее ниже дроссельной заслонки, ослабляет влияние пружины диафрагмы, в результате чего пружина клапана выжимает шарик и последний перекрывает поступление бензина в топливный канал. Если педаль газа нажата сильней, чем на 2/3, разряжение ниже дроссельной заслонки падает и клапан открывает путь топливу к распылителю смесительной камеры. В результате смесь становится более обогащенной, что обеспечивает увеличение крутящего момента двигателя.

Признаки неисправности экономайзеров

Как устроен экономайзер мощностных режимов

Вот список признаков, которые могут говорить о неисправности одного из экономайзеров:

  • неустойчивая работа на холостых оборотах;
  • затрудненный пуск прогретого двигателя;
  • увеличившийся расход топлива;
  • падение мощности и одновременное увеличение расхода топлива;
  • капли бензина в районе ЭМР.

Неустойчивая работа двигателя на холостых оборотах может возникнуть из-за неисправности ЭПХХ. При включении зажигания, блок управления подает на клапан напряжение 12 вольт, в результате чего соленоид втягивает пластиковый привод, перекрывающий проход бензина через жиклер холостого хода. Еще одна причина неустойчивой работы на холостых оборотах – грязь в соответствующем жиклере. Пуск прогретого двигателя происходит через систему холостого хода при полностью отпущенной педали газа. Если пуск затруднен и требуется нажатие на педаль газа, скорее всего, забит жиклер или поврежден соленоид.

Видео — Установка системы ЭПХХ

Увеличение расхода топлива может быть связано с множеством факторов, в том числе с неправильной работой ЭМР. Если пружинка клапана ослабла или поломалась, то клапан экономайзера будет открыт постоянно, переобогащая топливовоздушную смесь. При полностью нажатой педали газа это увеличивает мощность двигателя, но в остальных режимах наоборот, приводит к падению мощности. Из-за этого водитель вынужден сильней давить на газ, что еще больше увеличивает расход топлива. Если диафрагма ЭМР потеряла герметичность или плохо затянута крышка, то бензин будет попадать во впускной коллектор ниже дроссельной заслонки, а также просачиваться наружу. Последнее особенно опасно, потому что может привести к возгоранию топлива.

Читайте так же:
Как отрегулировать зажигание на ваз 2109 карбюратор без стробоскопа

Диагностика и ремонт ЭПХХ

Снятие ЭПХХ

Как проверять основные системы карбюратора, снимать его с впускного коллектора и сливать топливо, читайте в статье (Карбюратор). Также внимательно прочитайте статью (техника безопасности для ремонта и обслуживания автомобилей), это поможет вам избежать возгорания топлива.

Заменить ЭПХХ или прочистить его жиклер можно без снятия карбюратора. Снимите воздушный фильтр, отсоедините провод от экономайзера и выкрутите его из корпуса карбюратора. Снимите жиклер с пластикового привода и промойте. С помощью двух проводков присоединяйте ЭПХХ к аккумулятору, если привод втягивается больше, чем на 5 мм, экономайзер исправен. Если нет, его необходимо заменить. Не забудьте продуть всю систему холостого хода. Для этого прысните в отверстие для установки ЭПХХ очиститель карбюратора и через 1 минуту продуйте с помощью компрессора.

Любые работы, связанные с ЭМР, проводите только на снятом карбюраторе, слив с него топливо. Положите нижнюю часть карбюратора на чистый стол и открутите 3 винта крепления крышки и диафрагмы. Снимите крышку и дифрагму, не потеряйте пружинку. Снимите шланг вакуумного регулятора опережения зажигания и наденьте его на клапан. Попытайтесь всосать воздух через этот шланг. Если клапан исправен, то воздух не пройдет. Если воздух проходит, клапан необходимо заменить.

Завод ДААЗ, основной поставщик карбюраторов для автомобилей ВАЗ, не выпускает запасные клапаны, поэтому его придется либо снимать с другого карбюратора, либо использовать продукцию других производителей. Чтобы снять клапан, потребуются плоская отвертка и паяльная лампа. С помощью паяльной лампы нагрейте нижнюю часть карбюратора до температуры 100–120 градусов и утконосами вытащите клапан из седла. Не перегревайте карбюратор. Когда карбюратор остынет, обязательно прочистите все каналы ЭМР. Перед установкой нового клапана нагрейте карбюратор до 80–90 градусов. Затем вставьте новый клапан и легкими ударами через оправку, внутренний диаметр которой чуть-чуть больше разрезанной трубки клапана, запрессуйте его на место. Когда карбюратор остынет, установите новую мембрану, пружинку и крышку ЭМР. Закрутите винты и соберите карбюратор, после чего установите его на место.

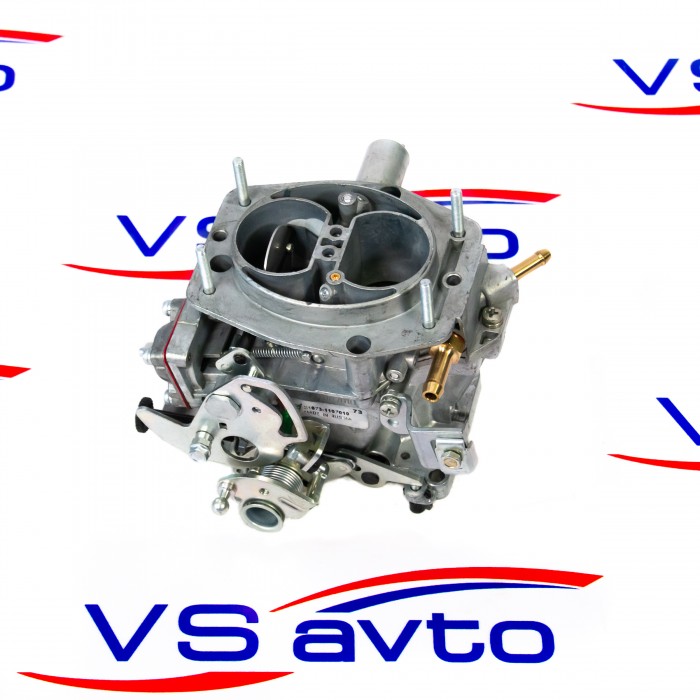

Карбюратор ВАЗ 21073 "Солекс" ДААЗ (21073110701090)

Карбюратор ВАЗ 21073 "Солекс" ДААЗ (21073110701090)

Предназначен для приготовления горючей смеси в системе питания автомобиля. Двигатель ВАЗ-21213. Объем 1700 см куб.

Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Длина в упаковке0.3 м
Ширина в упаковке0.25 м
Высота в упаковке0.2 м
Вес в упаковке3.2 кг
Модель автомобиляВАЗ 2107 Классика, ВАЗ 2121 Нива, ВАЗ 21213 Нива, ВАЗ 21214 Нива, ВАЗ 2131 Нива
