Регулировка карбёра; Pierburg/ Solex 2Е2; Гольф 2 и Джетта

Регулировка карбёра "Pierburg/ Solex 2Е2" Гольф 2 и Джетта.

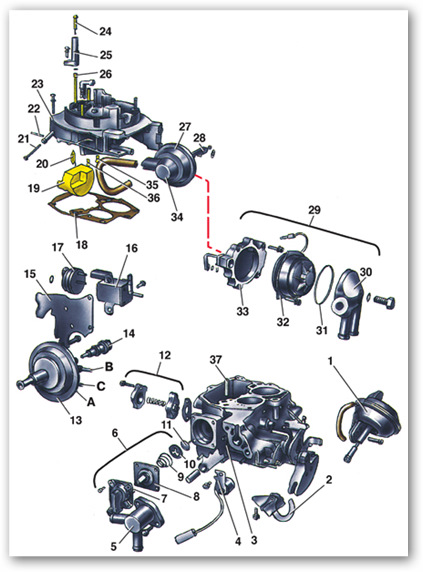

#__________Общая информация об устройстве и деталировка карбюратора Pierburg/ Solex 2Е2.

1 – пневмопривод дроссельной заслонки второй камеры;
2 – кронштейн троса акселератора;
3 – корпус карбюратора;
4 – обогревающий элемент;
5 – термостат дроссельной заслонки первой камеры;
6 – ускорительный насос;
7 – крышка ускорительного насоса;
8 – диафрагма;
9 – пружина;
10 – седло клапана;
11 – клапан;
12 – экономайзер мощностных режимов;
13 – пневмопривод дроссельной заслонки первой камеры;
14 – клапан управления частотой вращения холостого хода;
15 – кронштейн;
16 – электромагнитный клапан;
17 – пневмоклапан с тепловым реле времени;
18 – прокладка;
19 – поплавок;
20 – игольчатый клапан;
21 – фильтр;
22 – ось поплавка;
23 – крышка карбюратора;
24 – винт регулировки качества (состава) смеси;
25 – корпус топливного жиклера;
26 – топливный жиклер холостого хода;
27 – пневмопривод воздушной заслонки;
28 – винт регулировки пускового зазора воздушной заслонки;
29 – автоматическое пусковое устройство;
30 – крышка;
31 – уплотнительное кольцо;
32 – крышка пускового устройства;
33 – корпус;
34 – винт регулировки хода диафрагмы;
35 – главный топливный жиклер второй камеры;
36 – главный топливный жиклер первой камеры;
37 – распылитель ускорительного насоса;
А, В, С – штуцера пневмопривода

#__________Регулировка частоты вращения пуска двигателя.

Регулировку производят на прогретом двигателе с правильно установленным моментом зажигания и отрегулированной частотой вращения холостого хода в следующей последовательности:

1. Снимите воздушный фильтр и отсоедините вакуумный шланг 24 (см. рис. Воздушный фильтр двигателей рабочим объемом 1,1 и 1,3 л).
2. Присоедините к двигателю контрольный тахометр.
3. Отсоедините от тройника 1 (см. рис. ниже «Пневмопривод дроссельной заслонки первой камеры») шланг 2 и заглушите его пробкой.
4. Запустить двигатель и проверьте по контрольному тахометру частоту вращения двигателя, она должна находиться в пределах 3000±200 мин-1.
5. Если частота вращения отличается от рекомендуемой, отрегулируйте ее винтом 1 (см. рис. ниже «Регулировка при открывания дроссельной заслонки первой камеры»). После регулировок законтрите винт краской.

#__________Регулировка пусковых зазоров воздушной заслонки.
1 – топливный жиклер холостого хода; 2 – воздушный жиклер первой камеры; 3 – воздушный жиклер второй камеры; А – пусковой зазор воздушной заслонки.

1. Снимите крышки 30 (см. рис. выше «Детали карбюратора Pierburg/ Solex 2E2″) и 32 автоматического пускового устройства.
2. Проверните по часовой стрелке рычаг управления воздушной заслонкой в корпусе автоматического пускового устройства и закрепите ее в этом положении при помощи резинки.
3. Присоедините к пневмоприводу 27 воздушной заслонки вакуумметр и вакуумный насос.
4. Создайте в пневмоприводе разрежение 100 мбар. Если пневмопривод герметичен, то разрежение не должно падать более чем на 5 мбар в минуту и уменьшиться не более чем до 40 мбар.
5. Доведите разрежение в пневмоприводе до 200–300 мбар.
6. Измерьте пусковой зазор «А» (см. рис. Расположение жиклеров на крышке карбюратора 2Е2) первой ступени вакуумной заслонки между нижней кромкой
воздушной заслонки и горловиной. Он должен быть равен для двигателей рабочим
объемом 1,6 л с механической трансмиссией 2,5±0,15 мм, с автоматической трансмиссией 1,9±0,15 мм, для двигателей 1,8 л 2,3±0,15 мм.
7. При необходимости отрегулировать зазор винтом 34 (см. рис. Детали карбюратора Pierburg/ Solex 2E2) в торце крышки пневмопривода.
8. Закрыть заглушкой атмосферное отверстие пневмопривода 27 и создать в нем разрежение 200 мбар, которое не должно меняться в течение 1 мин, если привод герметичен.
9. Измерить пусковой зазор «А» (см. рис. выше «Расположение жиклеров на крышке карбюратора 2Е2″) второй ступени воздушной заслонки. Он должен составлять для двигателей объемом 1,6 л с механической трансмиссией 5,0±0,15 мм, с автоматической трансмиссией 5,3±0,15, для двигателей объемом 1,8 л — 4,7±0,15 мм.

10. Если зазор отличается от указанного, вставьте отвертку в отверстие 1 и, поворачивая регулировочный винт 2, отрегулируйте зазор. После регулировки застопорите винт краской. При установке крышки 30 (см. рис. выше «Детали карбюратора Pierburg/ Solex 2E2″) метки на крышке и корпусе 33 должны совмещаться.

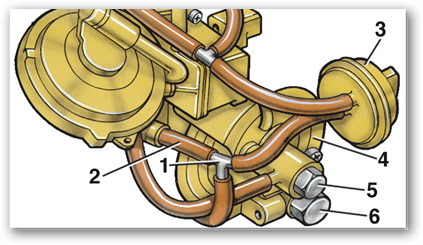

#__________Проверка пневмопривода дроссельной заслонки первой камеры.

1 – тройник;
2 – вакуумный шланг;
3 – пневмоклапан с тепловым реле времени;
4 – пневмопривод дроссельной заслонки первой камеры;
5 – клапан управления частотой вращения холостого хода;
6 – регулировочный клапан увеличения частоты вращения холостого хода (только для автомобилей с кондиционером или с автоматической трансмиссией выпуска до января 1984 г.)

#__________Регулировка открытия дроссельной заслонки первой камеры.

1 – ограничительный винт дроссельной заслонки; 2 – рычаг дроссельной заслонки; 3 – подвижной шток пневмопривода; 4 – пневмопривод дроссельной заслонки первой камеры; 5 – регулировочный винт штока пневмопривода; 6 – кулачок привода ускорительного насоса; 7 – стопорный винт.

Пневмопривод 13 (см. рис. выше «Детали карбюратора Pierburg/ Solex 2E2″) может быть с тремя штуцерами А, В и С для подключения вакуумных шлангов или с четырьмя. Пневмопривод с четырьмя штуцерами установлен на автомобилях с кондиционерами или с автоматической трансмиссией выпуска до декабря 1984 г.

Читайте так же:
Проблеме с клапаном регулировки давления

1. Отсоедините вакуумные шланги от пневмопривода 13.
2. Закройте заглушками штуцера В и С.
3. Присоедините вакуумный насос к штуцеру А.
4. Создайте разрежение в пневмоприводе, при этом шток 3 (см. рис. выше «Регулировка при открывания дроссельной заслонки первой камеры») пневмопривода должен переместиться. Величина выхода штока от края направляющей втулки должна быть 8,5 мм. Если это не происходит, значит пневмопривод неисправен и его нужно заменять.
5. У пневмопривода с четырьмя штуцерами снимите заглушку со штуцера С (см. рис. выше «Детали карбюратора Pierburg/ Solex 2E2″), затем увеличьте разрежение в пневмоприводе, при этом шток должен выйти на 1 мм от края направляющей втулки и положение выхода штока не должно меняться в течение 1 мин. В противном случае замените пневмопривод.

#__________Регулировка ускорительного насоса Pierburg/ Solex 2Е2.

1. Снимите карбюратор.
2. Отсоедините вакуумные шланги от пневмопривода 13 (см. рис. выше «Детали карбюратора Pierburg/ Solex 2E2″) дроссельной заслонки первой камеры.
3. Присоедините к штуцеру А вакуумный насос. Штуцер В закройте заглушкой (если пневмопривод с четырьмя штуцерами, заглушите также штуцер С).
4. Создайте в пневмоприводе разрежение такое, чтобы шток 3 (см. рис. выше «Регулировка при открывания дроссельной заслонки первой камеры») отошел от регулировочного винта 1.

5. Проверните рычаг 1 и зафиксируйте его, вставив между рычагом 3 и корпусом карбюратора болт 2 — М8х20.

6. Снимите крышку карбюратора, заполните поплавковую камеру горючим и установите на место крышку карбюратора.
7. Поставьте под карбюратор мерную мензурку с воронкой.
8. Проверните дроссельную заслонку первой камеры от упора до упора 10 раз, приводя этим самым в действие ускорительный насос, затрачивая на каждый ход около 3 с.
9. Измерьте количество топлива в мензурке и разделить на 10; получится количество топлива, которое подает насос за один цикл. Это значение должно составлять для двигателей рабочим объемом 1,6 л — 1,0±0,15 см3, для двигателей объемом 1,8 л — 1,1±0,15 см3.
10. Если необходимо, отрегулируйте производительность ускорительного насоса поворотом кулачка 6 (см. рис. выше «Регулировка при открывания дроссельной заслонки первой камеры»), предварительно попустив стопорный винт 7.

#__________Регулировка частоты вращения холостого хода на карбюраторе Pierburg/ Solex 2Е2.

Регулировку холостого хода нужно проводить на прогретом двигателе с отрегулированными зазорами в механизме привода клапанов и правильно установленным моментом зажигания при полностью открытой воздушной заслонке в следующей последовательности:

1. Отключите всех потребителей энергии (фары, вентилятор, магнитолу и т. п.).
2. Отсоедините от воздушного фильтра шланг вентиляции картера и заглушите его.
3. Присоедините контрольный тахометр и газоанализатор.
4. Проверьте, чтобы шток 3 (см. рис. выше «Регулировка приоткрывания дроссельной заслонки первой камеры») находился в положении холостого хода, а винт 1 касался штока 3.
5. Вращением клапана 5 (см. рис. выше «Пневмопривод дроссельной заслонки первой камеры») отрегулируйте частоту вращения холостого хода в пределах 950±50 мин-1.
6. Регулировочным винтом 24 (см. рис. выше «Детали карбюратора Pierburg/ Solex 2E2″) качества (состава) смеси установите уровень содержания окиси углерода (СО) в отработавших газах 1,0±0,5%. Проверьте и при необходимости отрегулируйте частоту вращения холостого хода. Проверьте и при необходимости отрегулируйте содержание СО в отработанных газах.

#__________Регулировка клапана увеличения частоты вращения холостого хода.

На автомобилях, оборудованных автоматической трансмиссией (выпускаемых до декабря 1984 г.) или кондиционером, есть пневмопривод 4 (см. рис. выше «Пневмопривод дроссельной заслонки первой камеры») с четырьмя штуцерами для подключения вакуумных шлангов и клапан 6 увеличения частоты вращения холостого хода. При включении большого числа потребителей энергии (фары, магнитола, обогрев стекла окна задка и т. п.) и изменении режимов движения или включении кондиционера в результате большой нагрузки снижается частота вращения холостого хода. При этом будет срабатывать клапан 6, подавая дополнительное количество топлива, что повышает частоту вращения холостого хода до номинальной. Клапан увеличения частоты вращения регулируют, если частота вращения холостого хода под нагрузкой слишком низкая или если двигатель останавливается.
Регулировку нужно делать на прогретом двигателе с отрегулированными зазорами в механизме привода клапанов и правильно установленным моменте зажигания при полностью открытой воздушной заслонке в следующем порядке:

1. Присоедините контрольный тахометр и газоанализатор.
2. Затяните ручной тормоз, под передние колеса установите упоры (например, деревянные клинья).
3. Запустите двигатель. Включите вентилятор отопителя на максимум, дальний свет фар, обогрев стекла окна задка.
4. Сидящий в автомобиле помощник должен до упора нажать на педаль тормоза и установить рычаг селектора управления коробкой передач в положение «D».
5. Проверьте, упирается ли ограничительный винт 1 (см. рис. выше «Регулировка при открывания дроссельной заслонки первой камеры») в шток 3. По контрольному тахометру проверьте частоту вращения двигателя. Если она ниже 800 мин-1 (см. рис. выше «Пневмопривод дроссельной заслонки первой камеры»), поворотом клапана 6 отрегулируйте ее.
6. Отсоедините вакуумный шланг 2 от тройника 1 и заглушите его. Запустите двигатель и проверьте частоту вращения пуска. Если она ниже 3000±200 мин-1, отрегулируйте ее винтом 1 (см. рис. выше «Регулировка при открывания дроссельной заслонки первой камеры»). После регулировки законтрите этот винт краской.
7. Подсоедините вакуумный шланг 2 (см. рис. выше «Пневмопривод дроссельной заслонки первой камеры») к тройнику 1, а затем проверьте частоту вращения холостого хода.

Читайте так же:
Правила регулировки клапанов на гранте

#__________Проверка подогревателя впускной трубы.

1 – впускная труба; 2 – прокладка; 3 – уплотнительное кольцо; 4 – подогреватель; 5 – держатель; 6 – хомут; 7 – шланг подогрева впускной трубы.

Для улучшения испарения бензина при запуске, когда двигатель холодный, снизу впускной трубы установлен электрический подогреватель. Он нагревается в течение нескольких секунд и отключается, когда температура охлаждающей жидкости достигает 65° С, после этого впускная труба подогревается жидкостью из системы охлаждения.

#__________Проверяют подогреватель на холодном двигателе следующим образом:

1. Отсоедините провод подогревателя 4 от соединительной колодки.
2. К проводу подогревателя подключите омметр, второй провод омметра соедините с «массой». Измерьте сопротивление подогревателя, оно должно быть 0,25–0,50 Ом. Если сопротивление отличается от указанного, замените подогреватель.
3. При замене подогревателя замените и прокладку 2 с уплотнительным кольцом 3.

#__________Проверка термовыключателя подогревателя впускной трубы.

Термовыключатель отключает подогреватель впускной трубы, когда температура охлаждающей жидкости достигает 65° С. Термовыключатель установлен на двигателях с рабочим объемом в 1,1 и 1,3 л в шланге между впускной трубой и корпусом термостата, на двигателях с рабочим объемом в 1,6 и 1,8 л термовыключатель 16 установлен в патрубке 18 рубашки охлаждения.

1. Снимите пробку расширительного бачка, чтобы снизить давление в системе охлаждения.
2. Выкрутите термовыключатель и заглушите отверстие, чтобы не вытекала охлаждающая жидкость.
3. Подключите к выводам термовыключателя омметр.
4. Опустите рабочую часть термовыключателя в воду, нагретую до температуры 65° С для двигателей рабочим объемом 1,1 л или 55° С для двигателей объемом 1,3; 1,6 и 1,8 л. Измерьте сопротивление выключателя, оно должно быть равно нулю, т.е. контакты термовыключателя замкнуты.
5. Подогрейте воду до температуры 75° С для двигателей с объемом в 1,1 л и 65° С для двигателей объемом 1,3; 1,6 и 1,8 л. Измерьте сопротивление выключателя; оно должно равняться бесконечности, т. е. контакты выключателя разомкнуты. В противном случае замените термовыключатель.

Пирбург — немецкий карбюратор, один из лучших

Пирбург — немецкий карбюратор, один из лучших

Карбюратор

Карбюратор Пирбург 2Е известен далеко за пределами своей родины. Мы предлагаем вам узнать о том, почему данная модель завоевала такую популярность и в нашей стране. Все достоинства и недостатки карбюратора вы увидите в этом материале.

Карбюратор пирбург

Карбюратор пирбург

Карбюратор Пирбург 2Е: достоинства и недостатки обслуживания

Разновидности Пирбурга

Карбюратор pierburg 2e имеет несколько вариантов, которые имеют лишь незначительные отличия. Так на карбюраторе 2Е1 имеется пусковое устройство с ручным управлением. На модели 2Е2 стоит автоматическое пусковое устройство, а на модели 2Е3 – полуавтоматический механизм холодного запуска (прежде чем завести холодный мотор, необходимо установить дроссельную заслонку на регулируемый пусковой зазор путем двукратного нажатия на педаль газа). Самой прогрессивной моделью можно считать карбюратор Пирбург 2ЕЕ, в котором используется электроника.

Необходимые меры по обслуживанию

Пирбург, как и другие модели карбюраторов, не имеет каких-то особенных требований по обслуживанию. Для его продолжительной эксплуатации необходимо лишь периодически проводить такие процедуры, как промывка и просушивание сжатым воздухом. Регулировка всех моделей (2Е, 2Е2 и 2Е3) тоже осуществляется довольно просто, не смотря на их устрашающее внешнее обличие.

Совет. Производить обслуживание карбюраторов серии 2Е2 и 2Е3 необходимо предельно аккуратно, стараясь не повредить резьбу и отверстия.

Карбюратор пирбург

Карбюратор пирбург 2E2

Пусковая система

Самым интересным, чем обладает карбюратор Пирбург серии 2Е, это его система запуска. Управление запуском лежит на вакуумном регуляторе, выполняющем сразу три различные функции:

  1. На заведенном, но еще не прогретом двигателе, активизируется система прогрева, которая поддерживает обороты двигателя на 3000.
  2. Охлаждающая жидкость постепенно нагревается, и начинается плавное закрытие дроссельной заслонки. За счет этого обороты двигателя понижаются до уровня в 1500 об/мин.
  3. Прогревшийся до 70 градусов двигатель, позволяет сбросить обороты и удерживать их на уровне 700-800 в минуту.

Достоинства Пирбурга

Карбюратор пирбург

Карбюратор пирбург

Одним из главных достоинств данной модели карбюратора можно назвать наличие вакуумного экономайзера. Главной сутью данного устройства является быстрое обогащение смеси при резком нажатии на педаль газа.

Стоит отметить и особенности прогрева. Карбюратор оснащен специальными нагревательными элементами, позволяющими осуществить прогрев его узлов и улучшить смесеобразующие качества. В остальном карбюраторная система абсолютно такая же, как и у отечественных автомобилей. Это поплавковая камера, жиклеры и диффузор. За счет этих составляющих и готовиться смесь топлива с воздухом.

Настройка карбюратора своими руками

Произвести настройку Пирбурга 2е3 и 2е немного тяжелее, чем настройку карбюратора отечественного производства. В особенности это касается регулировки холостого хода. В данной модели система холостого хода напрямую связана с термостатом и электронным клапаном. Благодаря такому тандему карбюратор имеет возможность автоматически регулировать обороты на холостых в зависимости от температуры двигателя.

  • При отсутствии неисправностей у карбюратора серии 2Е произвести регулировку холостых оборотов элементарно. Делается это при помощи винта количества и качества. Винт количества устанавливает нужные обороты, а винт качества задает бедноту рабочей смеси.
  • Уменьшить сопротивление воздуха и улучшить качество работы карбюратора можно полировкой диффузоров и проточкой стыков.
  • Дозирующую систему при желании можно доработать, заменив жиклеры. Но найти их бывает довольно непросто.
  • Особое внимание стоит уделить настройке ускорительного насоса на модели 2Е3, поскольку именно он напрямую влияет на рабочие характеристики двигателя. Производить его модернизацию необходимо до такого состояния, при котором при нажатии на педаль газа бензин распылялся бы как можно дольше. Данная манипуляция позволит резко и быстро набрать скорость автомобилю.
Читайте так же:
Регулировка ускорительного насоса на солекс 21073

Возможные неисправности

На автомобилях, которые исправно трудятся на протяжении нескольких лет, часто встречаются небольшие неисправности в работе карбюратора.

Проблема с экономайзером может возникнуть у каждой из моделей, включая 2е2 и 2е3.

  • У обогатителя часто встречается такая проблема, как разрушение мембраны. В связи с этим топливо начинает стекать во впускной коллектор, из выхлопной трубы идет черный дым, двигатель работает с перебоями, а на свечах образуется нагар.
  • Пружины экономайзера должны быть установлены только согласно маркировки: 2е2, 2е3, 2Е и т. д. Всего их встречается 6 видов, которые различаются длиной и жесткостью.

На авто с большим пробегом может встретиться такая неполадка, как деформация распылителя. Решить данную проблему можно самостоятельно:

  • Снять распылитель;
  • Обжать деформированный участок в тисках, добившись получения ровной окружности;
  • Проверить посадку распылителя в верхней части карбюратора (он должен сидеть надежно и плотно).

Внимание. Переусердствовав с креплением распылителя, можно повредить защитную прокладку, что вновь приведет к деформации детали.

Загрязнение воздушного жиклера тоже часто встречается. Проблема решается путем промывания жиклеров промывочной жидкостью.

Неисправность игольчатого клапана и поплавка может быть обнаружена как на карбюраторах 2Е, так и на моделях 2Е2 и 2Е3. Решается она путем замены данных объектов. Следует обратить внимание на соответствие деталей маркировке карбюратора. Производя замену иголки, стоит особенно внимательно пронаблюдать за уровнем поплавка, который ничем не регулируется.

Правильно настроенный и установленный карбюратор марки Пирбург (2е2, 2е или 2е3), позволит своему владельцу забыть о существовании других карбюраторов. Все это возможно благодаря экономичности и безупречным рабочим показателям. На таком карбюраторе можно проездить несколько лет, даже не вспоминая о провалах и прочих неприятностях.

Карбюратор «Пирбург 2Е»: устройство, регулировка, советы по ремонту. Pierburg 2Е

Карбюратор "Пирбург 2Е": устройство, регулировка, советы по ремонту. Pierburg 2Е

Серия данных агрегатов отличается особенной компактностью и относится к системам с падающим потоком и последовательной работой двух камер. Диаметр камер — 28 миллиметров для первой камеры и 32 для второй. Разрабатывался карбюратор «Пирбург 2Е» преимущественно для автомобилей немецкого производства. Со временем, за счет своей надежности, модель стала известной на весь мир, а отечественные автовладельцы нередко устанавливали его вместо «Солексов» и «Озонов». Но несмотря на надежность, данная модель тоже нуждается в периодической регулировке и ремонте. Как это сделать? Устройство и обслуживание карбюратора «Пирбург» — далее в нашей статье.

Модификации

В серии имеется несколько карбюраторов «Пирбург 2Е». Все модели очень похожи, а разница между ними совсем небольшая. Так, модель 2Е1 отличается системой пускового устройства с ручным приводом. Модификация 2Е2 оснащена механизмом полуавтоматического холодного пуска. Самая современная модель — это 2ЕЕ. Она уникальна тем, что обладает электронной системой пуска. Является наиболее дорогой среди прочих.

Карбюратор "Пирбург 2Е": устройство, регулировка, советы по ремонту. Pierburg 2Е

Сегодня можно приобрести эти карбюраторы — цена зависит от состояния и в среднем составляет 3 тысяч рублей (иногда выше). Новых моделей уже давно не выпускают.

Устройство

Итак, что собой он представляет? Это двухкамерный карбюратор эмульсионного типа. Дроссельные заслонки здесь открываются последовательно.

В агрегате можно выделить главные дозирующие системы — их две. Имеется система холостого хода и переходная система. Вторая камера также имеет переходную систему. В устройстве имеются экономайзер, эконостат, ускорительный насос. Карбюратор «Пирбург 2Е» оснащается пневматическим приводом дроссельной заслонки для первой камеры. Привод управляет заслонкой в режиме холостого хода. Имеется пневматический привод для второй камеры.

Пусковая система

Устройство карбюратора практически такое же, как и у отечественных карбюраторов. Здесь предусмотрена поплавковая камера, ускорительный насос, экономайзер и другие элементы. Особенность карбюраторов «Пирбург 2Е» в их пусковой системе.

Активируется она при помощи вакуумного регулятора. Он решает три задачи. Так, на запущенном, но еще не нагретом до рабочей температуры двигателе поддерживается 3 тысячи оборотов коленчатого вала. Затем, когда охлаждающая жидкость прогреется, воздушная заслонка плавно закрывается, а обороты падают до полутора тысяч. Кроме того, вакуумный регулятор позволяет при нагретом до 70 градусов двигателе снизить обороты до нормальных, а именно 700-800 в минуту.

Читайте так же:
Регулировка угла установки колес нексия

Карбюратор "Пирбург 2Е": устройство, регулировка, советы по ремонту. Pierburg 2Е

Вакуумный регулятор — это термотаймерный клапан. К нему подключены два шланга магистрали ОЖ. Когда двигатель заводится, но еще холодный, воздушная заслонка закрыта для создания богатой смеси. Далее по достижении нужной температуры клапан откроется и смесь станет обыкновенной. Это не что иное, как традиционный для отечественных карбюраторов подсос, а разница лишь в его автоматическом запуске. Блок любит работать как попало, если в него попадает грязь.

Термопривод воздушной заслонки

С правой стороны агрегата находится металлический цилиндр с крышкой в форме купола. Внизу от него идут 2 шланга ОЖ. Внутри этот цилиндр делится на две полости. В левой установлена биметаллическая пружина-спираль, которая через систему тяг управляет положением воздушной заслонки. Холодная спираль — заслонка закрыта. В левой части также имеется нихромовая нитка — она нужна для ускорения прогрева спирали. В правой части корпуса привода протекает охлаждающая жидкость.

Карбюратор "Пирбург 2Е": устройство, регулировка, советы по ремонту. Pierburg 2Е

Пневматический привод воздушной заслонки

Привод можно увидеть вверху корпуса Pierburg 2Е с правой стороны. Это небольшая пластмассовая фишка размером около 30-40 миллиметров в диаметре. Из нее выходят два пневмошланга. Один уходит в нижнюю часть карбюратора, другой — на тройник, затем на линию пневматической задержки и к впускному коллектору. Из небольшой коробки выходит тяга, которая вместе с тягой термопривода двигает воздушную заслонку. Пневматический привод Pierburg 2Е по замыслу немецких инженеров не подлежит ремонту. Но отечественные карбюраторщики решили данную проблему. Внутри находится резиновая диафрагма, которая связана с тягой, а также перепускной клапан — он открывается, когда мембрана находится в определенном положении.

Термопривод дроссельной заслонки

На передней части устройства установлен цилиндр с двумя шлангами для охлаждающей жидкости. Один идет в нижнюю часть агрегата, а второй подсоединен к термоприводу воздушной заслонки. На холодном моторе это устройство обеспечивает упор для рычага привода ДЗ. Заслонка не может закрыться. По мере того как мотор прогревается, упор сдвигается, деталь закрывается.

Пневматический привод дроссельной заслонки

Основная деталь привода — это трехпозиционный переключатель или блок. Это круглая деталь диаметром около 80 миллиметров, из которой торчит шток, упирающийся в рычаг привода дроссельной заслонки. Из нее выходят две пневматические трубки — одна уходит к электромагнитному клапану, а другая подключена к тройнику.

Карбюратор "Пирбург 2Е": устройство, регулировка, советы по ремонту. Pierburg 2Е

Особенности настройки

Выполнить регулировку карбюратора «Пирбург 2Е» немного сложнее, чем настроить традиционный «Солекс». Все усложняет система холостого хода — в этих карбюраторах она напрямую связана с термоприводом. За счет этого агрегат может менять обороты холостого хода в зависимости от температуры двигателя.

Если карбюратор работает нормально, то холостые обороты регулируются элементарно винтом качества и количества. Чтобы улучшить качество работы устройства, автовладельцы и мастера полируют диффузоры и протачивают стыки. При желании выполняется замена жиклеров, но ремкомплект карбюратора «Пирбург 2Е» не предоставляет их большого выбора, а ввиду редкости карбюраторов, найти жиклеры других номиналов в продаже бывает трудно.

Карбюратор "Пирбург 2Е": устройство, регулировка, советы по ремонту. Pierburg 2Е

При настройке особое внимание следует уделять регулировке ускорительного насоса. Именно он непосредственно влияет на характеристики моторов. Модернизировать его нужно до того состояния, когда бензин будет распылятся очень долго. За счет этой манипуляции можно быстро и резко раскрутить мотор и набрать скорость.

Советы опытных мастеров

Ввиду слабой распространенности этих моделей, мастера дают начинающим советы по ремонту. Так, специалисты утверждают, что можно использовать жиклеры от классических карбюраторов. Размер жиклера на «Пирбург» для первой камеры — 110, а для второй — 127. Для классических карбюраторов имеется выбор жиклеров от 107 до 130.

Этот карбюратор хоть и надежный, но иногда с ним бывают проблемы. Рассмотрим типичные неполадки данных моделей.

Неустойчивые обороты ХХ на холодном моторе

Если при запуске двигателя обороты поднимаются только до 1500, затем падают до 900, а из трубы идет черный дым, то, скорее всего, имеются проблемы с пневматическим приводом воздушной заслонки. Возможно, порвалась мембрана или привод не отрегулирован. Привод можно исправить или приобрести новый на этот карбюратор. Цена разная, но обычно от тысячи рублей.

Высокие обороты не сбрасываются

Неисправность связана с тем, что высокие прогревочные обороты не падают. Виноват пневматический привод воздушной заслонки. Данный элемент подлежит замене.

Карбюратор "Пирбург 2Е": устройство, регулировка, советы по ремонту. Pierburg 2Е

Регулировка

Отрегулировать в данном карбюраторе можно холостой ход. Делать это следует на хорошо прогретом двигателе. Если начать настраивать на холодном, то затем, после прогрева, могут появиться провалы. Регулировать холостой ход нужно при отключенной трубке вентиляции кратера.

Настройка осуществляется следующим образом. Винтом количества выставляют такие обороты, при которых двигатель работает максимально стабильно. Затем винтом качества добиваются роста оборотов. Когда обороты будут максимальными и перестанут расти, нужно перестать вращать винт. Затем винтом количества снижают количество оборотов до стандартных на ХХ. В некоторых случаях профессионалы дают советы по ремонту и регулировке. Так, в целях экономии смесь можно немного обеднить, закрутить винт качества до тех пор, пока мотор будет работать стабильно.

Читайте так же:
Турбинка макита с регулировкой оборотов

Карбюратор "Пирбург 2Е": устройство, регулировка, советы по ремонту. Pierburg 2Е

После регулировки необходимо немного проехать на автомобиле и, если он ведет себя неудовлетворительно, стоит настраивать далее. В отличие от «Солексов», эти модели более капризные, и отрегулировать их с первого раза, как показывает практика, не получается. Кроме того, залогом успешной работы агрегата является правильное подключение карбюратора «Пирбург 2Е» к вакуумным трубкам и шлангам ОЖ.

Заключение

Итак, мы выяснили, что собой представляет данный карбюратор. Теперь мы знаем, как выполнить его регулировку. Как видите, данную операцию можно осуществить и своими руками.

Регулировка карбюратора Pierburg/ Solex 2Е2

Регулировка карбюратора Pierburg/ Solex 2Е2 Volkswagen Golf II

Общие сведения
Детали карбюратора Pierburg/ Solex 2E2

Регулировка карбюратора Pierburg/ Solex 2Е2 Volkswagen Golf II

Регулировка частоты вращения пуска двигателя

Регулировку производят на прогретом двигателе с правильно установленным моментом зажигания и отрегулированной частотой вращения холостого хода в следующем порядке:

Регулировка пусковых зазоров воздушной заслонки

Расположение жиклеров на крышке карбюратора 2Е2

Регулировка карбюратора Pierburg/ Solex 2Е2 Volkswagen Golf II

1 – топливный жиклер холостого хода;

2 – воздушный жиклер первой камеры;

3 – воздушный жиклер второй камеры;

Проверка пневмопривода дроссельной заслонки первой камеры

Пневмопривод дроссельной заслонки первой камеры

Регулировка карбюратора Pierburg/ Solex 2Е2 Volkswagen Golf II

Регулировка карбюратора Pierburg/ Solex 2Е2 Volkswagen Golf II

Пневмопривод 13 (см. рис. Детали карбюратора Pierburg/ Solex 2E2) может быть с тремя штуцерами А, В и С для подключения вакуумных шлангов или с четырьмя. Пневмопривод с четырьмя штуцерами установлен на автомобилях с кондиционерами или с автоматической трансмиссией выпуска до декабря 1984 г.

Регулировка приоткрывания дроссельной заслонки второй
камеры

Положение дроссельной заслонки отрегулировано на заводе-изготовителе и, в процессе эксплуатации регулировка не требуется. Если регулировка была нарушена, ее можно восстановить так же, как у карбюратора 2Е3 (см. подраздел 3.1.12.4).

Проверка пневмопривода воздушной заслонки

Проверку производят так же, как у карбюратора 2Е3 (см. подраздел 3.1.12.4).

Проверка обогревающего элемента

Проверку производят так же, как у карбюратора 31Р1С-7 (см. подраздел 3.1.12.2).

Регулировка ускорительного насоса

Регулировку производить на прогретом двигателе с отрегулированными зазорами в механизме привода клапанов и правильно установленным моментом зажигания при полностью открытой воздушной заслонке в следующем порядке:

Регулировка клапана увеличения частоты вращения холостого хода

На автомобилях, оборудованных автоматической трансмиссией (выпуска до декабря 1984 г.) или кондиционером, есть пневмопривод 4 (см. рис. Пневмопривод дроссельной заслонки первой камеры) с четырьмя штуцерами для подключения вакуумных шлангов и клапан 6 увеличения частоты вращения холостого хода. При включении большого числа потребителей энергии (фары, магнитола, обогрев стекла окна задка и т. д.) и изменении режимов движения или включении кондиционера в результате большой нагрузки снижается частота вращения холостого хода. При этом срабатывает клапан 6, подавая дополнительное количество топлива, что повышает частоту вращения холостого хода до номинальной. Клапан увеличения регулируют, если частота вращения холостого хода под нагрузкой слишком низкая или если двигатель останавливается.

Регулировку производить на прогретом двигателе с отрегулированными зазорами в механизме привода клапанов и правильно установленным моменте зажигания при полностью открытой воздушной заслонке в следующем порядке:

Проверка подогревателя впускной трубы

Подогреватель впускной трубы

Регулировка карбюратора Pierburg/ Solex 2Е2 Volkswagen Golf II

3 – уплотнительное кольцо;

Для улучшения испарения бензина при запуске, когда двигатель холодный, снизу впускной трубы установлен электрический подогреватель. Он нагревается в течение нескольких секунд и отключается, когда температура охлаждающей жидкости достигает 65° С, после этого впускная труба подогревается жидкостью из системы охлаждения.

Проверяют подогреватель на холодном двигателе следующим образом:

Проверка термовыключателя подогревателя впускной трубы

Термовыключатель отключает подогреватель впускной трубы, когда температура охлаждающей жидкости достигнет 65° С. Термовыключатель установлен у двигателей рабочим объемом 1,1 и 1,3 л в шланге между впускной трубой и корпусом термостата, у двигателей рабочим объемом 1,6 и 1,8 л термовыключатель 16 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) установлен в патрубке 18 рубашки охлаждения.

Проверка термовыключателя автоматического пускового устройства

Термовыключатель отключает электрообогрев автоматического пускового устройства, когда температура охлаждающей жидкости достигает 42° С. После этого пусковое устройство обогревается только охлаждающей жидкостью.

Порядок проверки термовыключателя 27 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) такой же, как термовыключателя подогревателя впускной трубы.

Сопротивление термовыключателя до 33° С – ноль, выше 42° С – бесконечность.

Проверка автоматического пускового устройства

Проверка пневмоклапана с тепловым реле времени

В вакуумном шланге между клапаном и пневмоприводом дроссельной заслонки второй камеры установлен дроссель, который имеет отметки: синяя – для двигателя рабочим объемом 1,6 л, желтая – для двигателя объемом 1,8 л.

Короткий шланг, одетый на внешний штуцер клапана, должен быть открыт. Этот шланг предохраняет клапан от загрязнения.

Видео про «Регулировка карбюратора Pierburg/ Solex 2Е2» для Volkswagen Golf II

Карбюратор Пирбург 2Е2. Гольф 1,6 не сбрасывает обороты. Часть 2я.
Работа карбюратора 2е2.3gp
Ремонт карбюратора Пиртбург 2Е 1 часть

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
