Правила регулировки света фар

Правила регулировки света фар

Многие автолюбители сталкивались и не однажды с тем, что неправильно отрегулированные передние фары создают немало проблем, которые заключаются не только в том, что в значительной мере уменьшают зону видимости, но и оказывают слепящее действие на водителей, движущегося навстречу транспорта. Поэтому необходимо знать правила регулировки света фар, чтобы не было проблем на дороге.

Подготовка к регулировке света фар

В настоящее время проблему эту можно решить тремя способами.

1. Отправиться в автосервис
2. Применить специальное оборудование
3. Произвести регулировку собственными силами.

Существует мнение, что осуществляя самостоятельную регулировку, невозможно достичь необходимой точности настройки.

Для тех, кто не имеет возможности или желания обращаться к услугам автосервиса или приобретать дорогое оборудование, данная статья поможет советами, как произвести регулировку и настройку передних фар.

Начинать работу необходимо с проверки исправности работы автомобиля. Известно, что состояние пружин подвески, давление в шинах, отличие размеров шин, распределение нагрузки и прочее оказывает непосредственное воздействие на то направление, которое производит свет фар. Наличие таких неисправностей негативно скажется на качестве регулировки, приведет к искажению угла направления.

Существуют различные требования, при которых осуществляется регулировка. Для легковых автомобилей, как правило, необходима его частичная загрузка и заправка половины бака.
Одно из непременных условий – исправность самой лампы.

Следует заметить, что лампы существуют двух видов. Одни лампы совмещают ближний и дальний свет, другие – раздельные. В совмещенных лампах регулировка производится по ближнему свету. В раздельных лампах регулировку необходимо производить для пучков ближнего и дальнего света.

Для проведения регулировки света фар, необходимо

• иметь ровную вертикальную стену, перед которой должен быть горизонтальный участок, длиной около 7 .5 метров, не меньше, материал для разметки экрана.
• сначала необходимо произвести разметку экрана для настройки.

Разметка экрана на вертикальной стене

1. Подъехать к стене вплотную, отметить на стене центр машины – М, центральные оси каждой из ламп.
2. Отъехать на 7,5 метров, подойти к стене, провести линию, которая соединит центры ламп – Н. Точки центров ламп, центра автомобиля отметить вертикальными линиями. Ниже линии, которая соединяет центры ламп, провести на расстоянии 7,62 см, еще одну горизонтальную линию В – В.
3. Включить ближний свет и настроить фары.

Правила регулировки

• Регулирование не представляет трудностей. Необходимо только производить подкрутку регулировочных винтов до момента появления на экране необходимого пучка света. Эти винты расположены под капотом машины, на задней поверхности фар.
• Таким образом, производится настройка ламп, обладающих совмещенным светом. При этом настраивается ближний свет, настройка дальнего света происходит автоматически.
• Если передние фары имеют раздельную систему ближнего– дальнего света, регулировку пучка света необходимо производить отдельно для каждой лампы. В этом случае разметка экрана производится иначе.
• Лампа ближнего света регулируется по методу, описание которого приведено выше. Для пучка дальнего света проводится окружность, имеющая центр в точке Д.
• Если выполнить все вышеприведенные пункты, то настройка фар будет произведена правильно и не будет слепить водителей встречного потока автомобилей.

Следует заметить, для более точной настройки света фар необходимо применение оборудования, которое имеется в распоряжении специализированных центров.

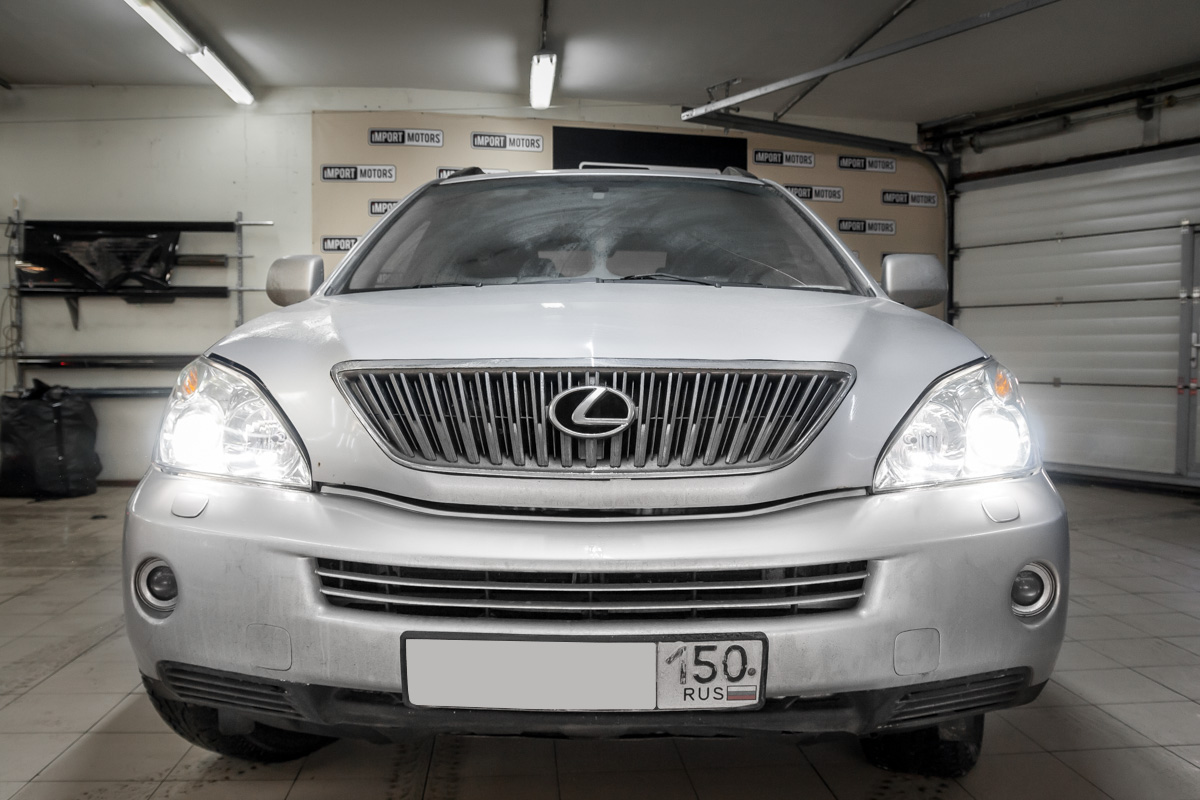

Замена ксеноновых линз Лексус РХ400Н / Lexus RX400H

В своем автосервисе на «Мельникова, 5» мы не только обслуживаем клиентские автомобили, но и модернизируем собственные машины, популяризируя тем самым хороший автосвет. Например, на прошлой неделе наш мастер-приемщик пожелал заменить старенькие, относительно выгоревшие штатные ксеноновые линзы на своем Lexus RX400H на новые биксеноновые линзы Hella 3R.

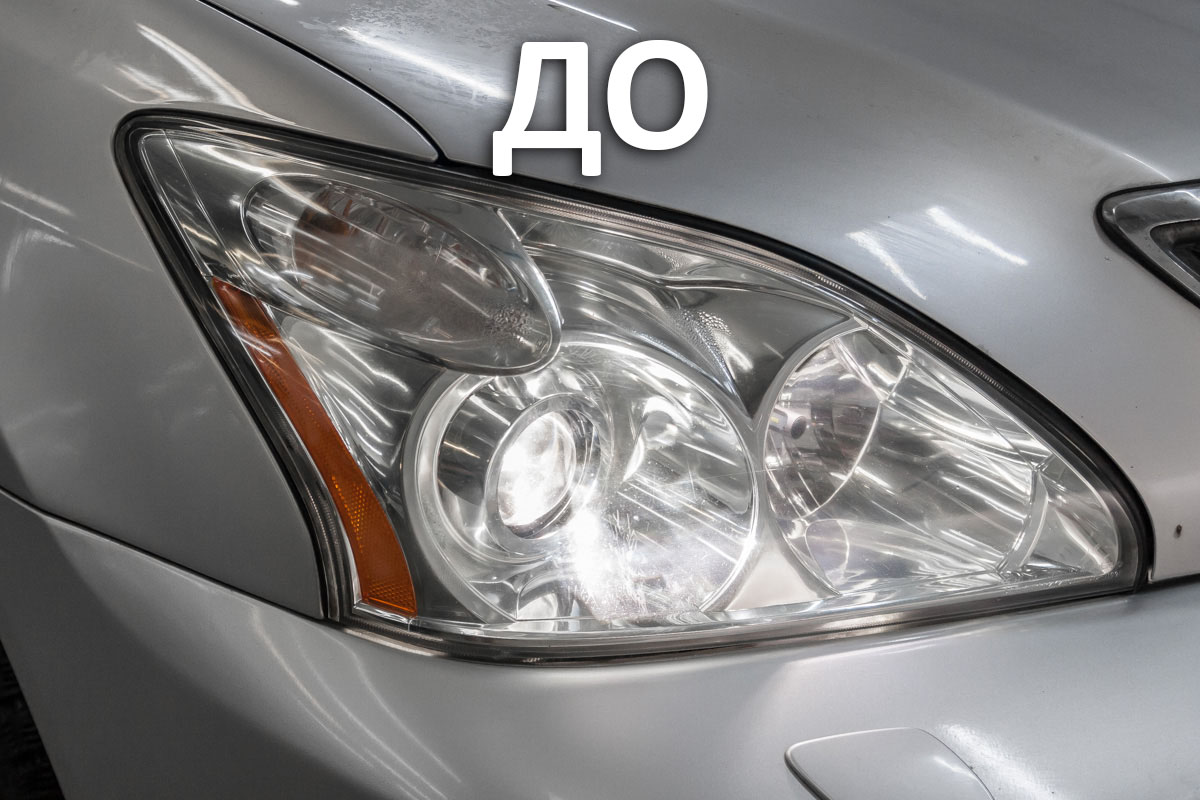

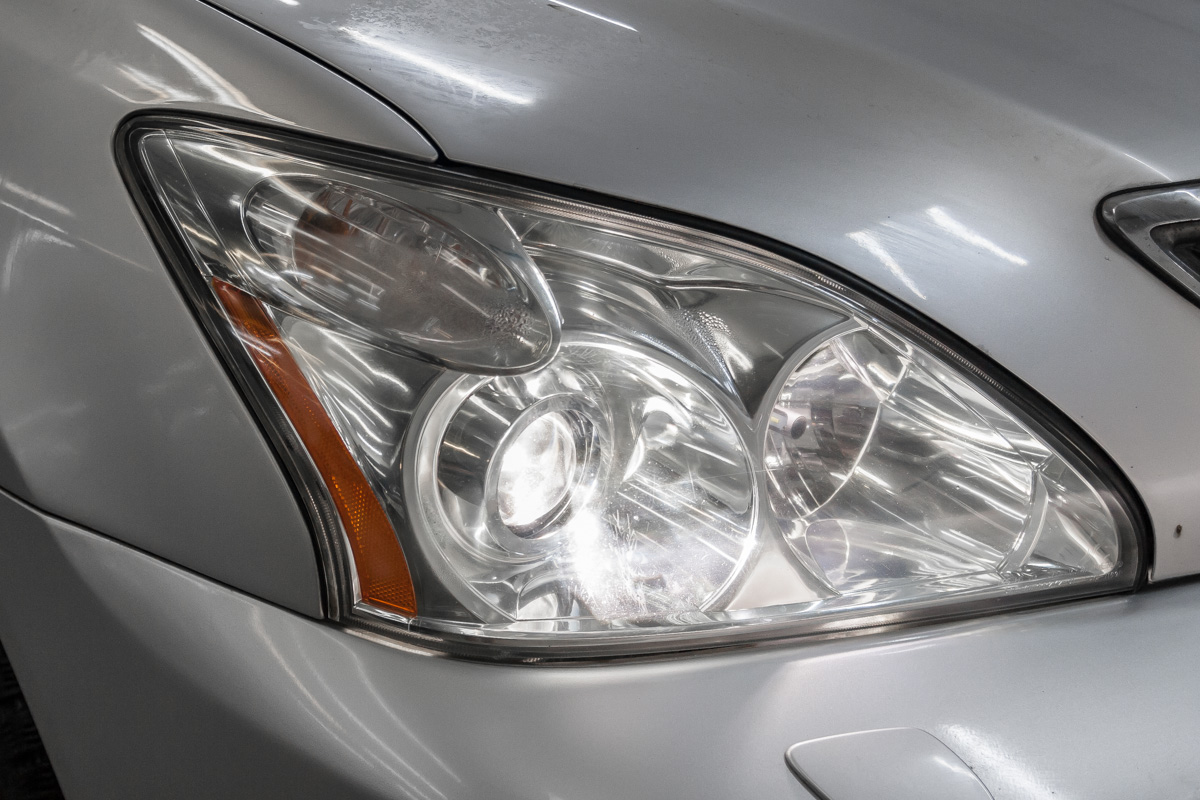

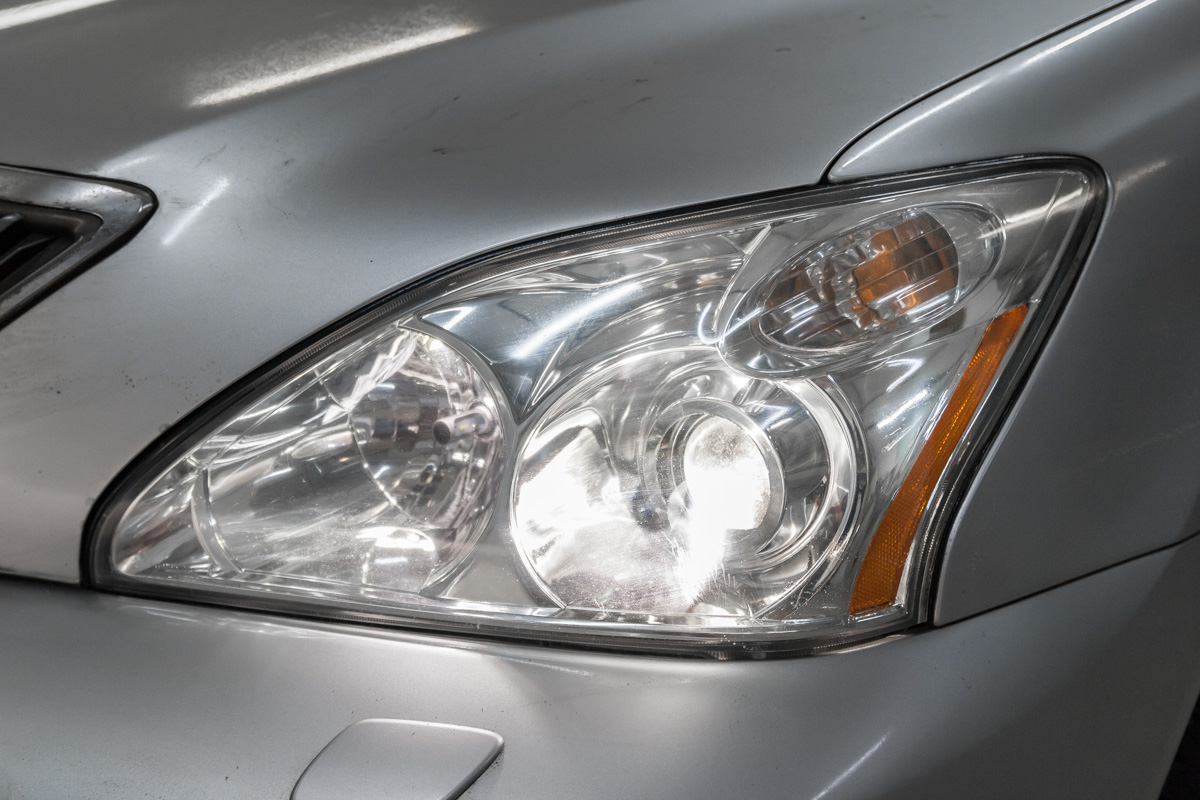

В частности, причиной для данного решения стала запотевшая правая фара , начавшая внезапно собирать внутри себя конденсат после автомойки.

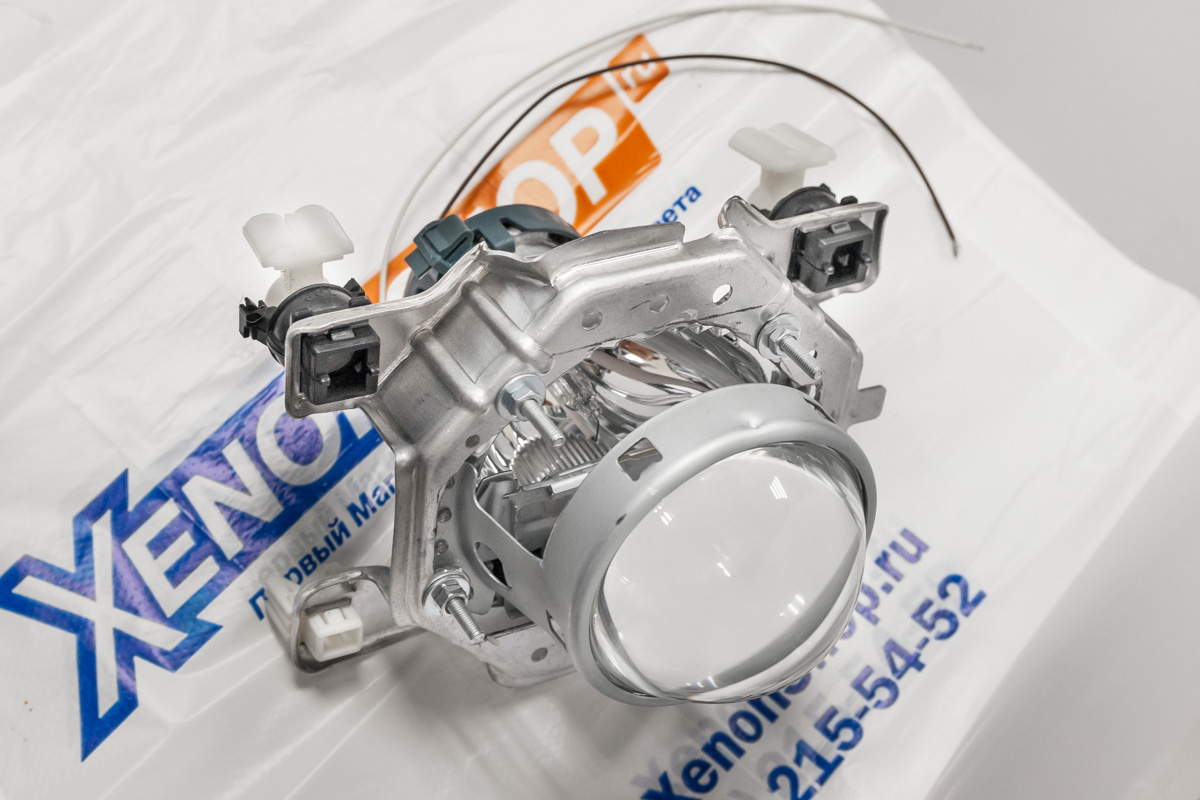

Биксеноновые линзы Hella 3R – хедлайнер среди ксеноновых модулей за счет высокого качества света и высокой надежности: металлический отражатель этих линз длительное время не выгорает, чего нельзя сказать о штатных линзах, где обычно используется в качестве отражателя менее долгоиграющий композитный материал, гарантия на линзы Hella 3R составляет пять лет.

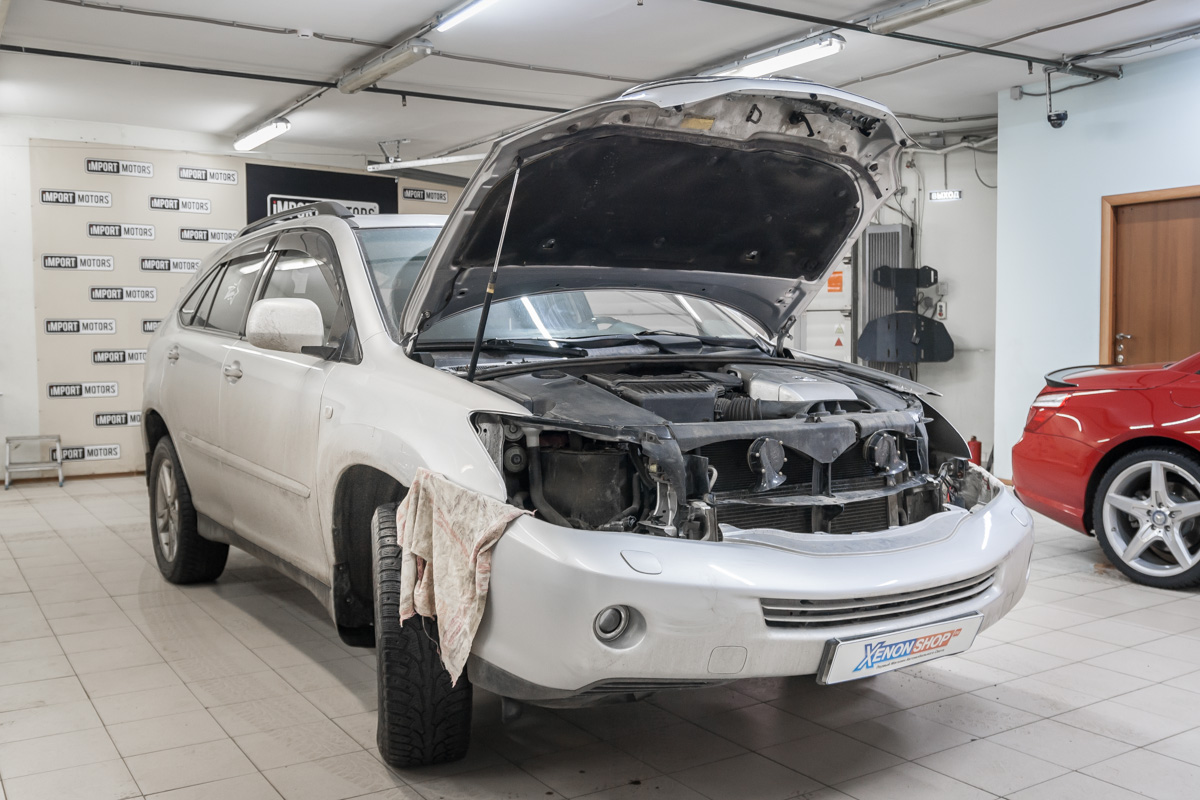

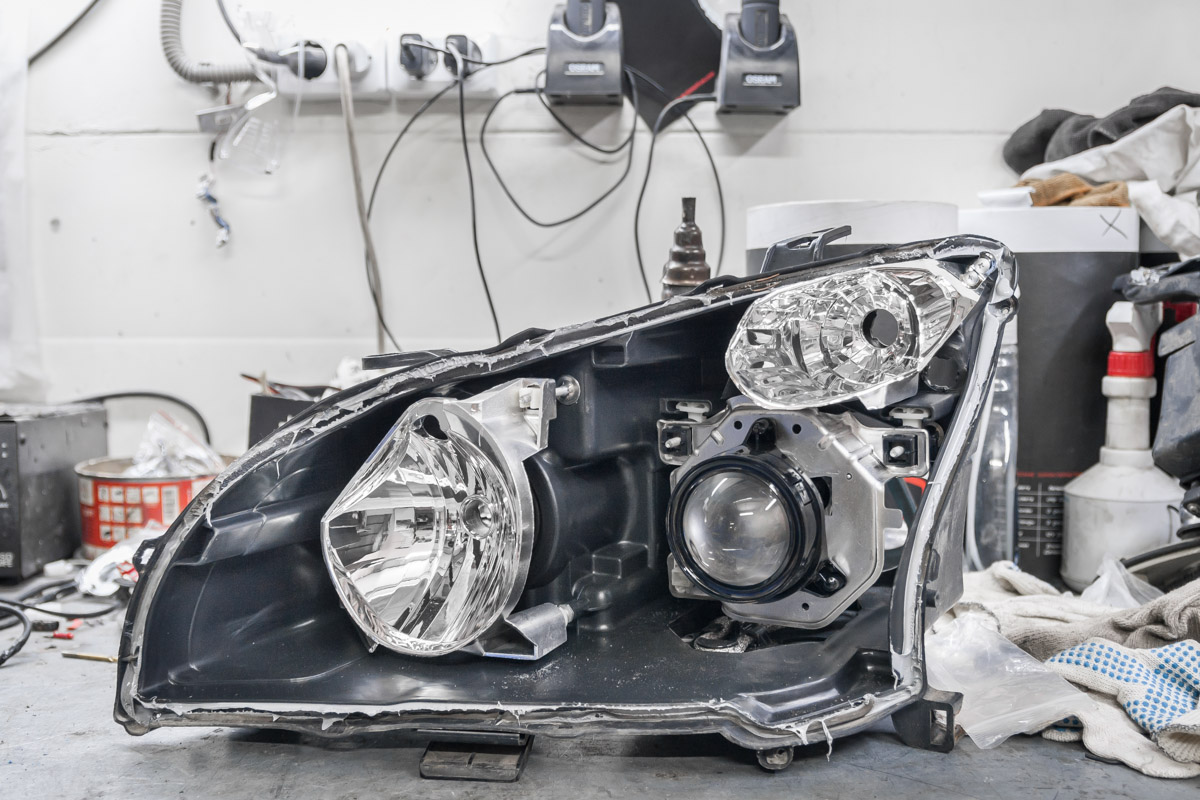

Для замены линз на Лексус РХ400Н необходимо скинуть бампер, после чего обе фары демонтируются и отправляются в промышленную печку на разгерметизацию. Следующим шагом фары разбираются и старые линзы извлекаются.

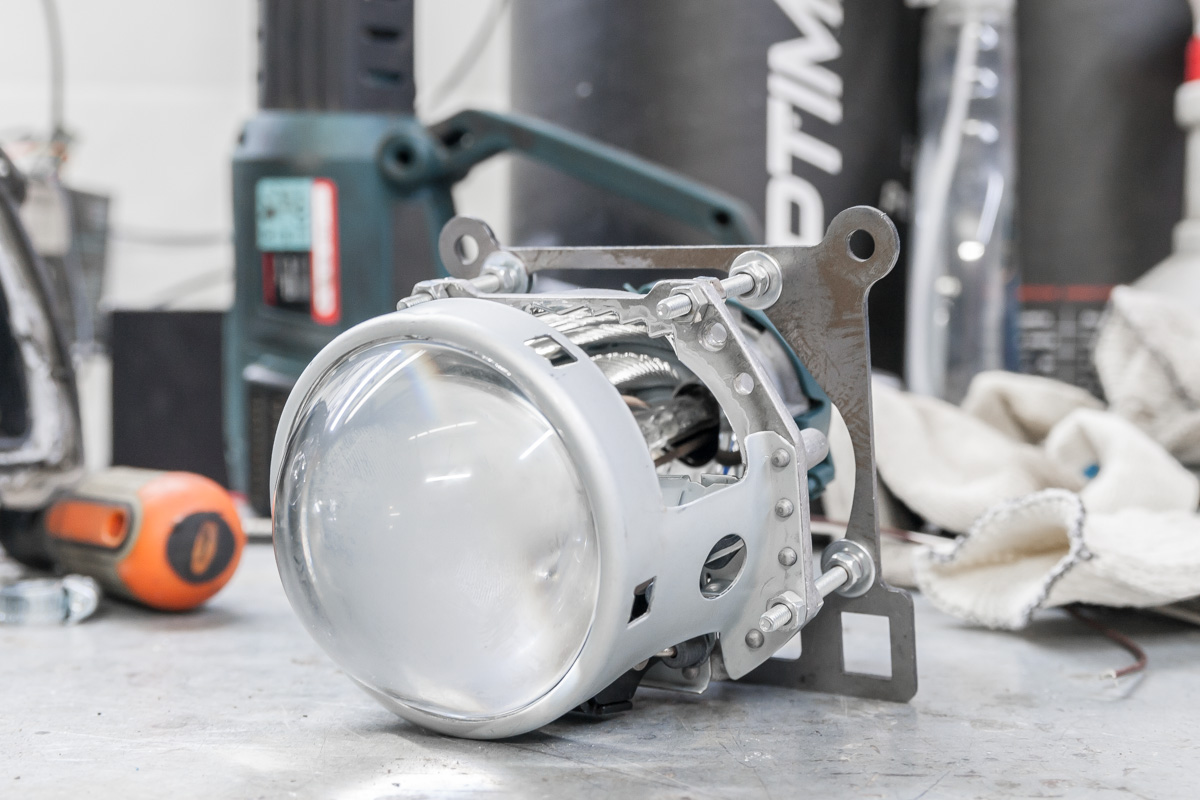

И тут мы столкнулись с проблемой: под данный автомобиль переходных рамок в наличии не оказалось, так как рамки весьма нестандартные , поэтому пришлось работать со штатной, дорабатывая ее для биксеноновых линз Hella 3R.

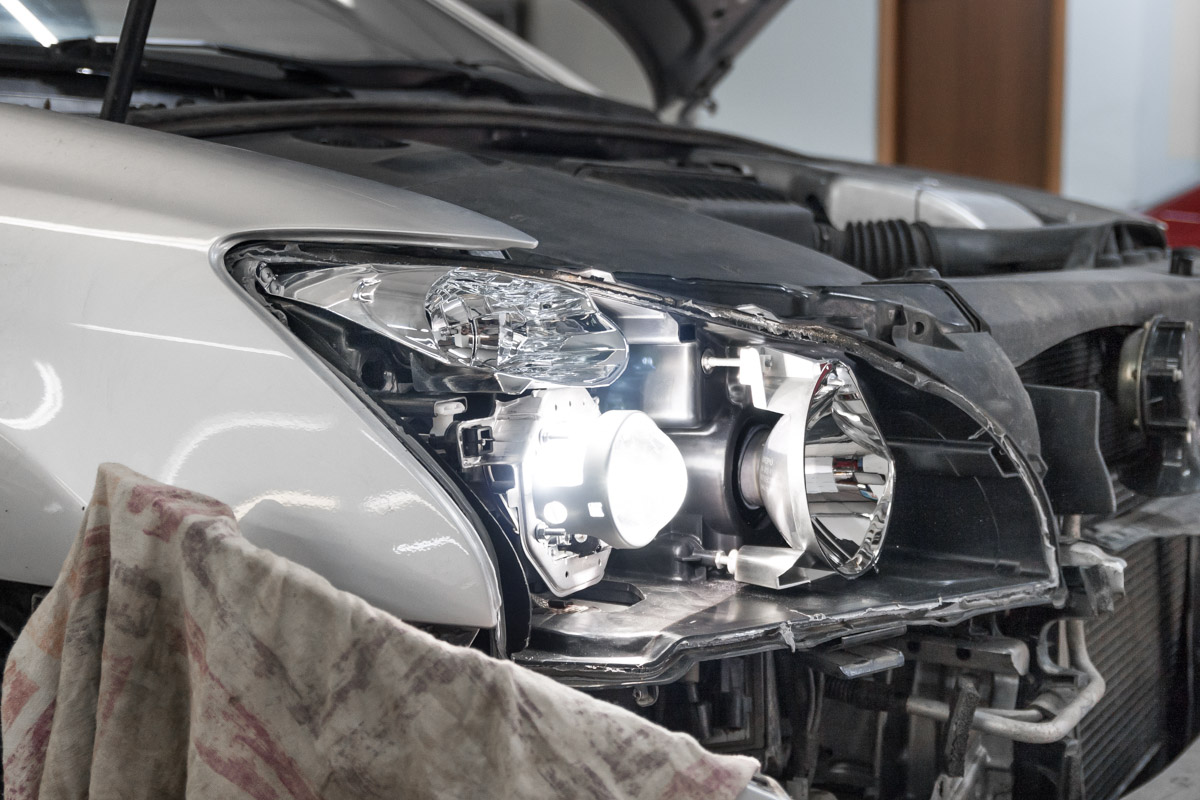

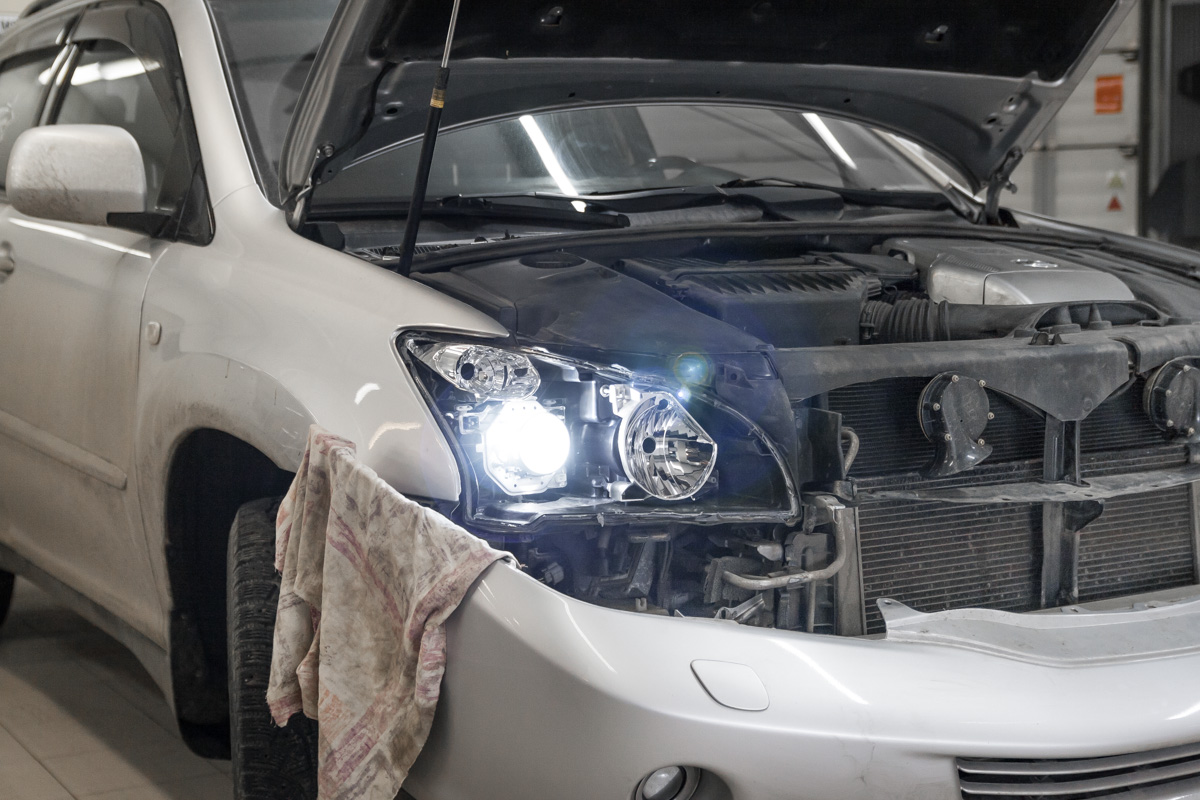

После установки новых линз в фары необходимо отрегулировать световой поток каждого модуля относительно горизонта – для этого мы возвращаем фары на Lexus RX400H до их герметизации и с помощью специального прибора выставляем положение линз, добиваясь тем самым идеально ровной светотеневой границы. Финальной частью работы мы укладываем в пазы фары новый температурный герметик и по мере его схватывания собранная фара устанавливается на автомобиль.

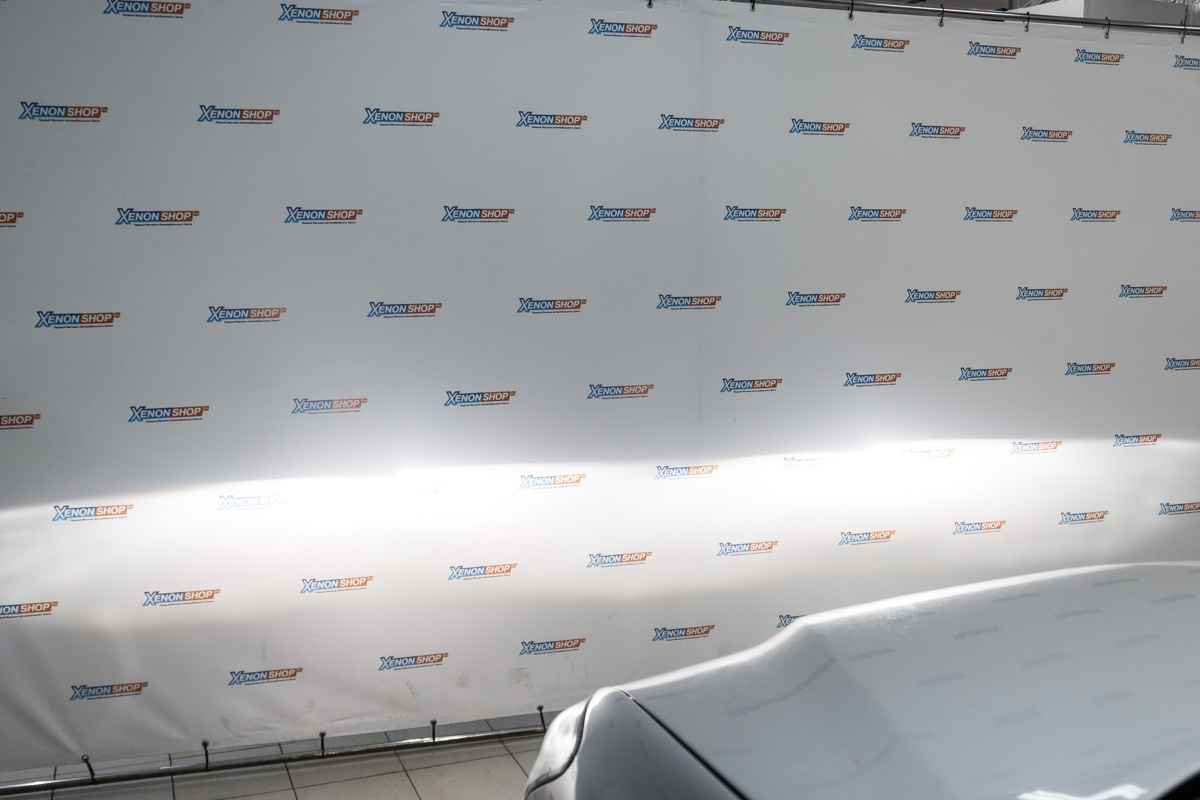

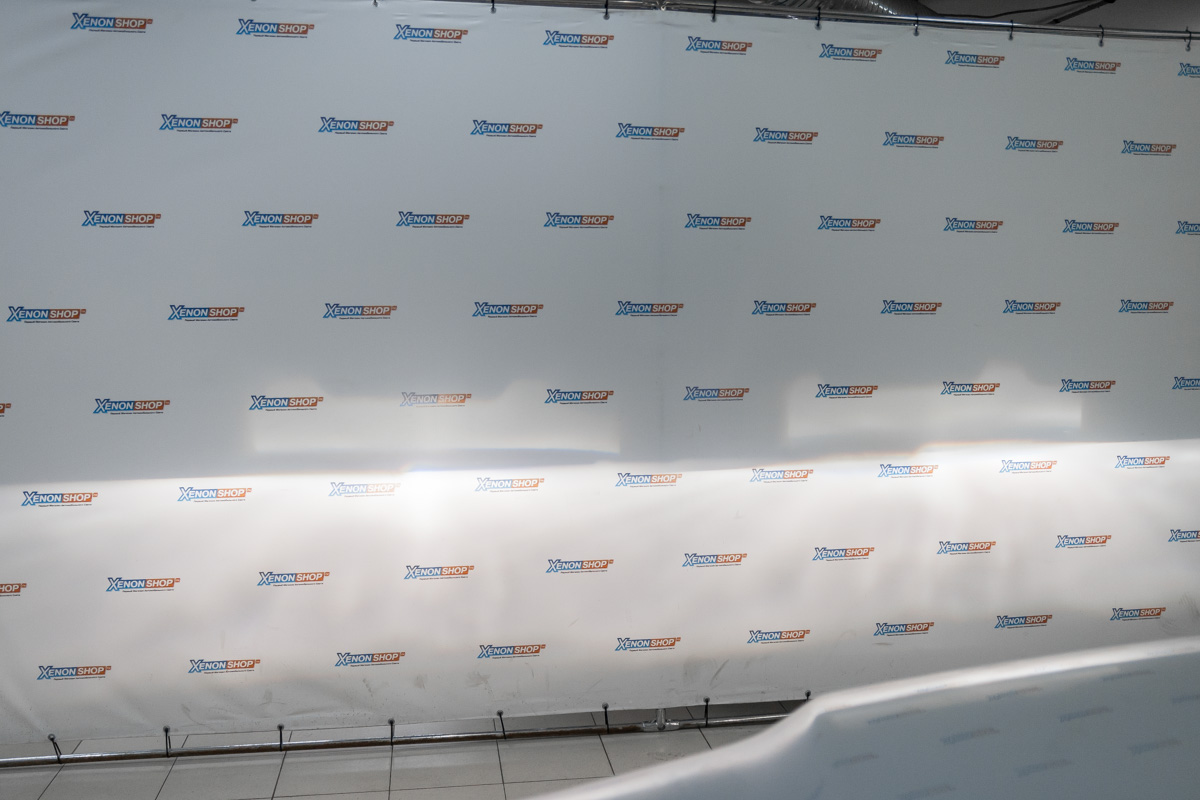

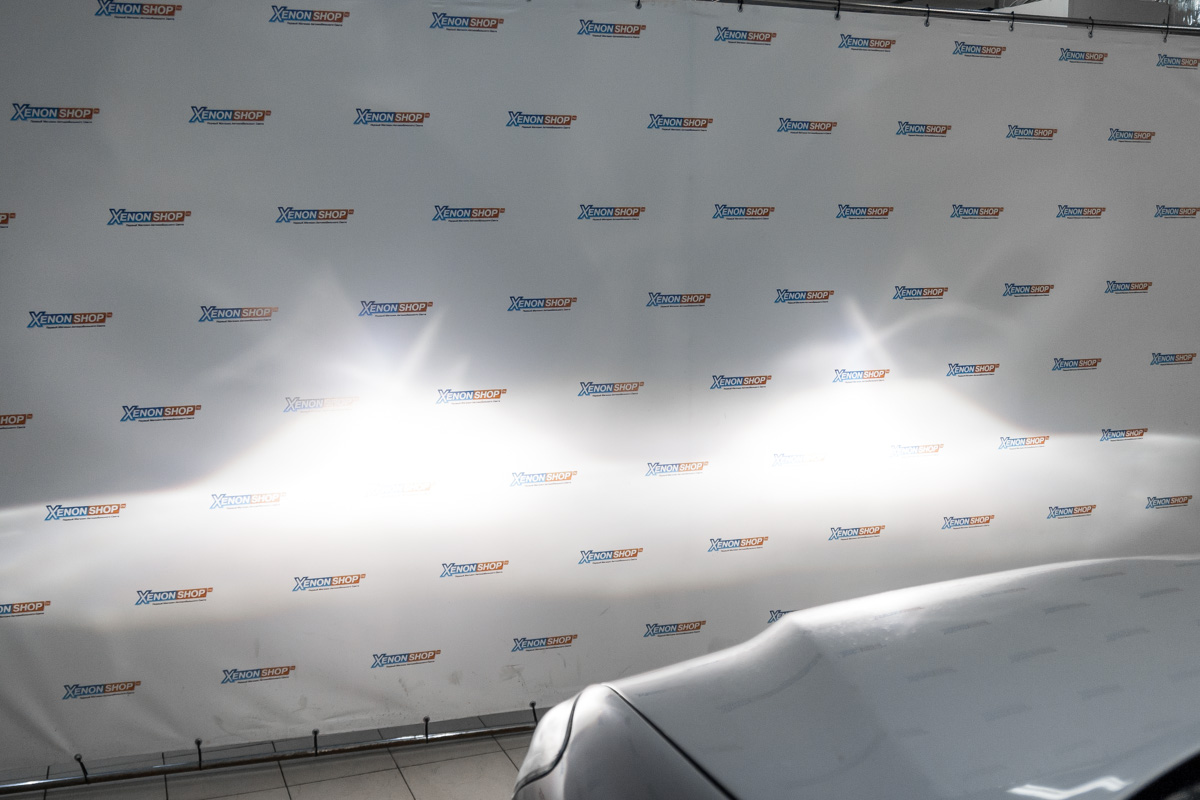

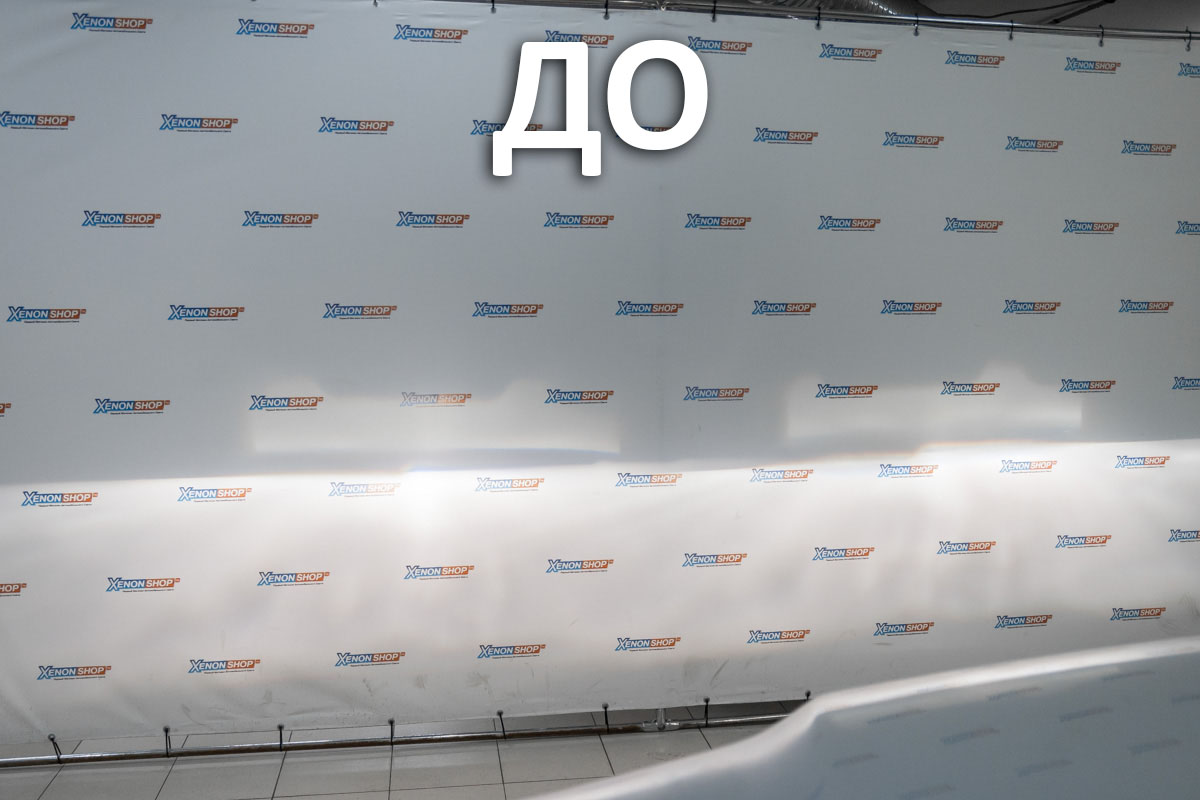

По традиции мы смотрим на итоговую светотеневую границу – она яркая, ровная, без насечек, плотность светового пучка хорошая, темных пятен на СТГ нет. Сила головного света с билинзами Hella 3R однозначно возросла, при этом линзовая оптика не слепит встречных автомобилистов , так как паразитная боковая засветка отсекается самой линзой. Разумеется, так как мы разбирали и собирали фары, то запотевание правой было автоматически исправлено во время работы, в ней больше не будет скапливаться влага.

Записаться на замену биксеноновых линз

В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!

Оклейка передней части кузова автомобиля Lexus RX400h полиуретановой пленкой SunTek.

• Защита лицевой части автомобиля от щебня и пескоструя
• В работе использована плотная американская пленка Suntek 200 микрон
• Срок службы пленки на кузове 5-7 лет

Поставили в ближний свет автомобиля Lexus LX J1 новые яркие ксеноновые лампы от бренда Philips.

• Замена ламп штатного ксенона в фарах
• Работа выполнена без демонтажа бампера
• Гарантия на работу составляет 12 месяцев

Заменили практически полностью выгоревшие штатные линзы в фарах автомобиля Lexus GS на новые Hella F1.

• Установка новых биксеноновых модулей на смену старым
• Повысили прозрачность стекол фар полировкой
• Гарантия на работу 12 месяцев

Поменяли выгоревшую оптику в фарах автомобиля Lexus ES на новый биксенон Hella F1.

• Демонтировали выгоревшие линзы из фар
• Установили новые биксеноновые модули
• Гарантия на линзы — 5 лет, на работу — 1 год

Затянули фары автомобиля Lexus GS полиуретановой пленкой SunTek для защиты от помутнения.

• Поклейка пленки на фары автомобиля
• В работе использована броня SunTek (производство США)
• Срок службы пленки 5-7 лет

Установили мощный пневматический сигнал на автомобиль Lexus LX570 с сохранением штатного гудка.

• Установка пневматического сигнала с выводом на кнопку
• Для работы потребовался демонтаж бампера
• Штатный сигнал работает без изменений

Заменили выгоревшие ксеноновые лампы автомобиля Lexus LX570 на новый ксенон Philips повышенной яркости.

• Замена перегоревших ксеноновых ламп на новые
• Установили ксеноновые лампы Philips
• Для замены ламп демонтаж бампера или фар не требовался

Защитили стекла фар автомобиля Lexus LX470 пленкой SunTek от пескоструя и мелких камешков.

• Поклеили на стекла фар пленку SunTek
• Страна происхождения пленки — США
• Срок службы пленки на фарах — 5 лет

Поклеили на фары автомобиля Lexus LX470 защитную пленку SunTek для защиты стекол фар от пескоструя.

• Затянули броней фары для защиты от царапин
• В работе использована пленка Suntek
• Срок службы пленки 5-7 лет

Поменяли выгоревшие линзы в фарах автомобиля Lexus GS350 на новые биксеноновые линзы Hella 3R.

Регулировка наклона фары Toyota Land Cruiser Prado 120 / Lexus GX470 с 2002 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Lexus GX 470 , давление в шинах Lexus GX 470 , неисправности Lexus GX 470 , подготовка к зиме Lexus GX 470 , тормоза Lexus GX 470 , масляный фильтр Lexus GX 470 , топливный фильтр Lexus GX 470 , фильр салона Lexus GX 470 , регулировка фар Lexus GX 470 , номер кузова Toyota Land Cruiser Prado 120 , давление в шинах Toyota Land Cruiser Prado 120 , неисправности Toyota Land Cruiser Prado 120 , подготовка к зиме Toyota Land Cruiser Prado 120 , тормоза Toyota Land Cruiser Prado 120 , масляный фильтр Toyota Land Cruiser Prado 120 , топливный фильтр Toyota Land Cruiser Prado 120 , фильр салона Toyota Land Cruiser Prado 120 , регулировка фар Toyota Land Cruiser Prado 120

7. Регулировка наклона фары

Для регулировки установите ненагруженный автомобиль с нормальным давлением воздуха в шинах на горизонтальной площадке перед экраном на расстоянии 5 м от фар. Нанесите на экран осевую линию 0, лежащую в плоскости симметрии автомобиля. Симметрично осевой линии следует провести две вертикальные линии Л и П., расположенные в плоскостях, проходящих через центры фар. На высоте Н, соответствующей расстоянию центров фар от пола, нанести линию 1, а ниже ее на 50 мм линию 2. Включите ближний свет и, поочередно закрывая каждую фару, проверьте расположение световой границы А на экране. Она должна проходить по линии 2, а наклонные отрезки выходить из точки Е.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Toyota Tundra / Sequoia / Lexus LX-570. Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
